反应釜机封减速机资料

反应釜1000的机械密封型号及尺寸反应釜是化工设备中常见的一种设备，用于进行化学反应。

在反应釜中，通常需要对内部的物料进行密封，以防止物料泄漏或外部物质进入反应釜。

机械密封是一种常用的密封方式，具有较高的密封性能和可靠性。

本文将介绍一种适用于反应釜1000的机械密封型号及尺寸。

一、机械密封的作用及原理机械密封是指通过机械装置将两个密封面紧密接触，以实现密封效果的一种密封方式。

在反应釜中，机械密封可以有效地防止物料泄漏，保证反应釜的安全运行。

机械密封通常由固定环、活动环、填料、弹簧等部分组成，通过这些部件的相互配合，实现对密封面的压紧和密封。

针对反应釜1000，我们推荐使用型号为“XYZ-1000”的机械密封。

该机械密封由优质不锈钢材料制成，具有耐腐蚀、耐高温等特点，适用于各种化学反应。

该机械密封的尺寸为外径100mm，内径80mm，厚度20mm，可以与反应釜的密封口相匹配，确保密封效果。

三、机械密封的安装与维护1. 安装：在安装机械密封时，首先要将密封面清洁干净，以确保密封效果。

然后将活动环和固定环分别安装在密封面上，并通过螺栓进行固定。

在安装过程中，要注意调整活动环的位置，使其与固定环之间的间隙均匀。

2. 维护：机械密封在使用过程中需要定期进行维护，以确保其正常运行。

维护包括检查密封面的磨损情况，及时更换磨损严重的部件；清洗密封面，去除附着物；调整弹簧力，保证密封的紧密性等。

四、机械密封的优势与应用范围机械密封相比传统的填料密封具有以下优势：1. 密封性能好：机械密封采用机械装置实现密封，密封性能更加可靠，可以承受较大的压力和温度。

2. 使用寿命长：机械密封的材料耐腐蚀性能好，使用寿命长，不易损坏。

3. 维护方便：机械密封的维护相对简单，只需定期检查和更换磨损部件即可。

机械密封适用于各种化学反应，尤其是对反应物料要求较高的反应。

它广泛应用于石油化工、制药、食品等行业的反应釜中，保证了反应的安全与稳定。

反应釜的机械密封反应釜是一种常用于化学实验室和工业生产中的设备，用于进行化学反应。

为了保证反应釜的安全性和效率，机械密封成为不可或缺的一部分。

本文将探讨反应釜的机械密封的原理和应用。

一、机械密封的原理机械密封是通过静态密封和动态密封的组合来实现的。

静态密封是指在两个相对运动的部件之间使用密封垫片或填料，阻止流体或气体的泄漏。

动态密封则是通过旋转轴或活塞杆与密封件之间的紧密接触来防止泄漏。

机械密封的原理可以简化为两个关键要素：压力和摩擦。

首先，要保证在反应釜内部形成较高的压力，以防止反应物或产物泄漏。

其次，机械密封必须能够承受反应釜内部的压力，并且在摩擦的条件下实现可持续的密封性能。

二、机械密封的应用1. 化工领域在化工领域，机械密封广泛应用于各种反应釜中。

例如，用于聚合反应、蒸馏、萃取、合成等多种化学过程。

机械密封可以保证反应容器内部压力的稳定，并确保反应物料不泄漏或污染环境。

此外，机械密封还能够防止外部空气进入，对反应产物的纯度起到保护作用。

2. 制药行业在制药行业中，机械密封被广泛应用于制药反应釜和干燥设备中。

由于制药反应通常需要高温高压环境下进行，机械密封能够提供良好的密封性能，确保反应的可控性和安全性。

同时，机械密封也能够防止外界杂质进入反应体系，保证药品的质量和纯度。

3. 石油化工行业在石油化工行业中，机械密封用于密封泵和压缩机等设备，以防止泄漏和减少能源损失。

石油化工流程通常在高温高压条件下运行，机械密封能够承受较高的压力，保持设备的可靠性，降低维护成本。

三、机械密封的特点1. 密封性能好机械密封可以提供较好的密封效果，阻止反应釜中的物质泄漏或进入，保持反应体系的稳定和纯度。

2. 维护成本低相比于其他密封方式，机械密封的维护成本相对较低。

一旦密封件损坏，只需更换密封件本身即可，而不需要大规模拆卸和更换设备。

3. 适应性强机械密封适用于不同尺寸和工艺要求的反应釜，可以根据具体需求进行定制。

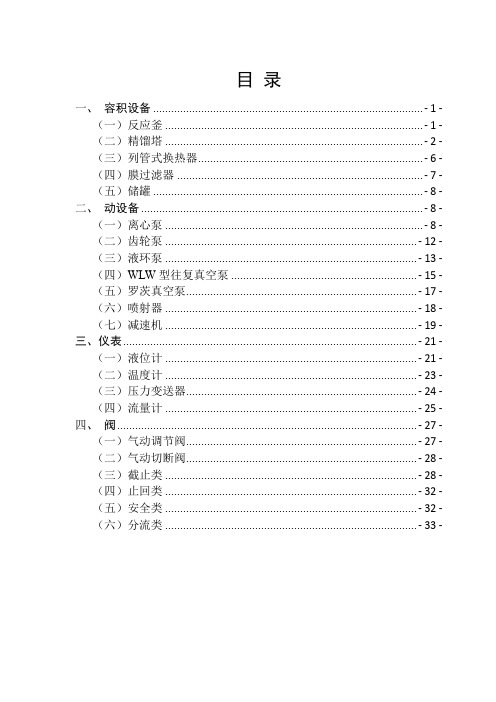

目录一、容积设备 .......................................................................................... - 1 -（一）反应釜 ...................................................................................... - 1 - （二）精馏塔 ...................................................................................... - 2 - （三）列管式换热器........................................................................... - 6 - （四）膜过滤器 .................................................................................. - 7 - （五）储罐 .......................................................................................... - 8 - 二、动设备 .............................................................................................. - 8 -（一）离心泵 ...................................................................................... - 8 - （二）齿轮泵 .................................................................................... - 12 - （三）液环泵 .................................................................................... - 13 - （四）WLW型往复真空泵 .............................................................. - 15 - （五）罗茨真空泵............................................................................. - 17 - （六）喷射器 .................................................................................... - 18 - （七）减速机 .................................................................................... - 19 - 三、仪表 .................................................................................................. - 21 -（一）液位计 .................................................................................... - 21 - （二）温度计 .................................................................................... - 23 - （三）压力变送器............................................................................. - 24 - （四）流量计 .................................................................................... - 25 - 四、阀.................................................................................................... - 27 -（一）气动调节阀............................................................................. - 27 - （二）气动切断阀............................................................................. - 28 - （三）截止类 .................................................................................... - 28 - （四）止回类 .................................................................................... - 32 - （五）安全类 .................................................................................... - 32 - （六）分流类 .................................................................................... - 33 -设备一、容积设备（一）反应釜1、定义广义理解即有物理或化学反应的容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速混配功能。

反应釜机械密封的原理和应用本文由岩征仪器整理传统高压釜用双端面机械密封的缺陷，搪瓷反应釜搅拌轴一般为单支承悬臂轴，轴上带搪瓷反应釜有搅拌器。

旋转时由于物料阻力大，轴在低速重载下旋转产生的摆动很大，这样严重影响了机械密封的性能。

特别是当反应釜工作压力大于2.5MPa时，釜用机械密封在设计制造上存在较大难度。

常用双端面机械密封在实际使用中常常效果不理想，这种结构的机械密封在反应釜上使用主要存在以下缺点反应釜搅拌轴一般摆动大，该结构机械密封不能很好地解决这一问题，导致密封容易失效。

轴的摆会使动静环O形圈被挤烂；传动销被扭弯或扭断；动环由于轴的偏摆被卡死失去浮动性；动环密封面被过早拉伤；反应釜工作压力大于2.5MPa时，弹簧座紧定螺钉容易打滑导致密封失效；为此该结构机械密封还必须设置轴套，否则主轴容易被紧定螺钉打滑划伤报废。

另不设置轴套，轴的摆动使轴被动环O形圈磨损；从A入口必须输入高于介质压力的冷却液。

因此，该机构机械密封必须配置高压冷却循环系统，增大了投资。

一般都配高压油液冷却循环系统；由于冷却液压力高，对整个密封腔体要求提高。

密封腔体、轴套及机封组件必须设计成集装式，增大了成本；该结构机械密封载荷系数k不能调整得太小，端面比压P=Ps＋（k-0.5)Pi，该结构k一般不小于0.6，由于介质压力Pi大，因此端面比压超高，第一级密封摩擦副磨损严重，导致机械密封寿命短；该结构机械密封结构复杂，安装拆卸困难。

为了提高机械密封的浮动性，需要特别重视密封各部位间隙的调整。

如果动环与轴套的间隙太大，动环密封圈容易被挤烂或挤断。

如果间隙太小，容易出现动环被卡死。

动环与弹簧座、上静环与轴套的间隙等都必须严格控制。

反应釜设备庞大，接管众多，影响安装质量的因素增加，对安装工人技术水平要求高。

对反应釜以及机械密封配合部分的要求安装机械密封部位的轴制造公差为h8,光洁度为1.6。

安装动环密圈的轴（轴套）端部应做成角并修光。

1581 反应釜的结构概述反应釜按结构分为开式平盖式反应釜、开式对焊法兰式反应釜和闭式反应釜 三大类；按密封型式不同可分为填料密封、机械密封和磁力密封。

反应釜主要由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。

搅拌器形式通常有锚式、桨式、涡轮式、推进式或框式等，搅拌装置在高径比较大时，可用多层搅拌桨叶。

其安装形式有搅拌轴顶部插入式、搅拌轴底部插入式和搅拌轴侧入式。

因生产中反应釜内的化学反应，会造成釜内压力、温度及物料形态发生变化，故反应釜的机械密封处于较为恶劣的工况条件。

2 反应釜轴封装置的工况分析2.1 搅拌轴侧入式反应釜 搅拌轴侧入式反应釜在生产中，釜内介质的液面必须保持一定的高度，其机械密封处润滑不良的问题极少出现。

2.2 搅拌轴底部插入式反应釜 搅拌轴底部插入式的优点是搅拌轴短，因此轴所受的弯曲应力小，计算轴径小。

另外，在刚度方面，短轴刚度要好于长轴的刚度，因而短轴变形小。

2.3 搅拌轴顶部插入式反应釜 搅拌轴顶部插入式反应釜被广泛应用。

这种顶部插入式的搅拌轴较长，长径比大，加工精度及安装精度一般较低，产生较大的绕曲是不易避免的。

其密封所遇到的问题与前两种形式不同。

再者这种形式的反应釜的密封装置位于釜的上部，釜内物料不满时，密封装置直接与气相接触，必须采取合理的润滑冷却方法以避免密封装置产生干摩擦。

3 反应釜机械密封原理3.1 反应釜用机械密封的组成反应釜用机械密封由弹簧加荷装置、动环、静环及辅助密封圈等四个部分组成。

它是解决搅拌轴密封的一种理想方式，按照密封面的对数，有单端面和双端面机械密封之分。

双端面机械密封一般配平衡循环系统，可在易燃、易爆、有毒及腐蚀、高真空等对密封要求更为严格的场合使用。

3.2 反应釜用机械密封工作原理通常情况下，反应釜用机械密封有以下四处：（1）反应釜的静环座与设备之间的密封，此处是静密封，采用一般垫片就可以达到密封效果；（2）反应釜静环与静环座之间的密封，也是静密封，通常采用弹性密封圈就可以防止泄漏；（3）反应釜动环与轴（或轴套）之间的密封，这也是一个相对静止的密封，一般采用“O”型密封圈密封。

反应釜机封减速机培训资料为了帮助企业提高员工的釜机封减速机操作技能，我们特别准备了一份釜机封减速机培训资料，希望能够为企业的员工提供一些帮助，提高他们的釜机封减速机操作技能。

一、釜机封减速机的基本知识1. 釜机封减速机的工作原理釜机封减速机是一种用于传动和减速的设备，其工作原理是通过内部齿轮的配合和变速箱的结构实现。

它主要用于控制设备的传动速度，使设备在生产过程中能够保持稳定的运行状态。

2. 釜机封减速机的组成部分釜机封减速机主要由电机、齿轮箱、减速器、联轴器等组成，这些部件的配合工作，能够实现釜机封减速机的功效。

3. 釜机封减速机的应用领域釜机封减速机广泛应用于化工、医药、食品、建材、陶瓷等领域，用于搅拌、混合、输送等工艺中，对于产品的生产起着至关重要的作用。

二、釜机封减速机的操作技巧1. 釜机封减速机的启动和停止操作在操作釜机封减速机时，需要注意启动和停止操作的方法，使用电机启动和停止按钮来控制釜机封减速机的运行状态，确保操作的安全性。

2. 釜机封减速机的运行调速在需要调整釜机封减速机的转速时，可以通过调节电机的频率变频器来实现，根据工艺需要来调整釜机封减速机的转速。

3. 釜机封减速机的维护保养釜机封减速机的维护保养工作非常重要，需要定期检查润滑油的状态，清理齿轮箱内部的杂物，保持联轴器的弹性等，以确保釜机封减速机的正常运行。

三、釜机封减速机的故障处理1. 釜机封减速机的常见故障及处理方法在使用釜机封减速机的过程中，可能会遇到一些常见的故障，如齿轮箱过热、运行不稳定等，这时需要及时处理，以避免对生产造成影响。

2. 釜机封减速机的安全操作在操作釜机封减速机时，需要注意使用防护装置，避免触碰齿轮箱等部件，确保操作的安全性。

以上就是我们为企业准备的釜机封减速机培训资料，希望能够帮助企业的员工提高釜机封减速机的操作技能，提高生产效率和产品质量。

同时，我们也希望企业能够重视对员工的培训和培养，为企业的发展注入新的活力。

反应釜机封型号和使用条件我就见过那管反应釜机封的老张，老张这人长得就跟反应釜似的，矮墩墩的，脸圆圆的，那眉毛总是皱着，像两根拧巴在一起的铁丝。

每次说到机封型号，他那眼睛就突然亮起来，跟黑夜里的两颗星星似的。

咱先说这机封型号，那可真是多如牛毛。

有那种单端面的机封，就像一个孤零零的士兵守着城门一样。

这种型号呢，使用条件就比较简单，压力不大，温度也比较适中的时候，就像在温和的天气里散步一样，它能稳稳当当工作。

老张就说过：“这单端面的啊，就适合那些个要求不高的小反应釜，就像咱平常过日子，简单朴素就成。

”还有双端面的机封呢，这就像是两个小伙伴并肩作战。

它适用的条件就复杂些啦，压力稍微高点儿，温度变化大些也能扛得住。

我记得有一次，在那个大工厂里，环境那叫一个嘈杂，机器的轰鸣声震得人耳朵嗡嗡响，像一群发疯的蜜蜂。

老张站在反应釜旁边，指着双端面机封说：“你看这双端面的，就像咱的得力助手，在这乱哄哄的环境里，还能把密封这活儿干得漂漂亮亮。

”说到这使用条件啊，那可不仅仅是压力和温度的事儿。

介质也很关键呢。

就像人吃的东西得讲究，这反应釜里的介质就像是机封的食物。

要是介质有腐蚀性，那就得找那种专门抗腐蚀的机封型号。

老张有次拿着个被腐蚀得不成样子的机封，皱着眉头，苦着脸说：“这介质就像个调皮捣蛋的小鬼，你要是不选对机封，它就把这机封给折腾坏喽。

”我有次好奇地问老张：“老张啊，你咋对这些机封型号和使用条件这么门儿清呢？”老张就嘿嘿一笑，露出一口大黄牙，说：“我跟这些玩意儿打交道的时间啊，比跟我老婆在一起的时间都长，能不清楚吗？”我听了就哈哈大笑起来，那笑声在充满机器味的厂房里回荡着。

不同的机封型号，就像不同性格的人，有它自己擅长的事儿。

在这反应釜的世界里，只有把机封型号和使用条件匹配好了，才能像齿轮一样，严丝合缝地转动起来，生产才能顺顺利利的。

这就跟人一样，每个人都在合适的位置上，做合适的事儿，这个世界才能正常运转，你说是不是这个理儿？。
