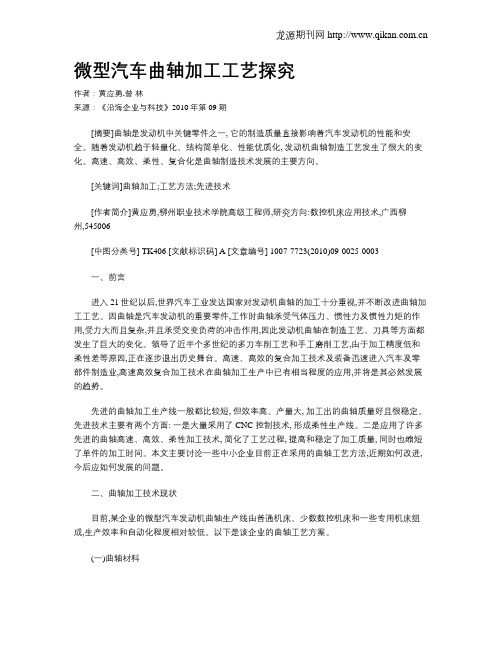

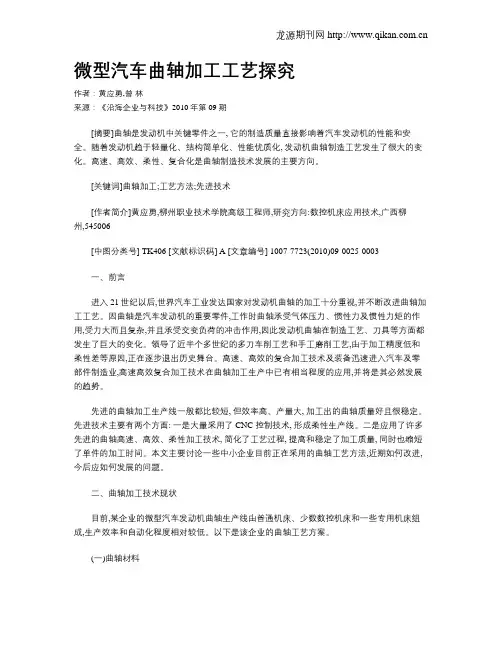

微型汽车曲轴加工工艺探究作者：黄应勇,曾林来源：《沿海企业与科技》2010年第09期[摘要]曲轴是发动机中关键零件之一, 它的制造质量直接影响着汽车发动机的性能和安全。
随着发动机趋于轻量化、结构简单化、性能优质化, 发动机曲轴制造工艺发生了很大的变化。
高速、高效、柔性、复合化是曲轴制造技术发展的主要方向。
[关键词]曲轴加工;工艺方法;先进技术[作者简介]黄应勇,柳州职业技术学院高级工程师,研究方向:数控机床应用技术,广西柳州,545006[中图分类号] TK406 [文献标识码] A [文章编号] 1007-7723(2010)09-0025-0003一、前言进入21世纪以后,世界汽车工业发达国家对发动机曲轴的加工十分重视,并不断改进曲轴加工工艺。

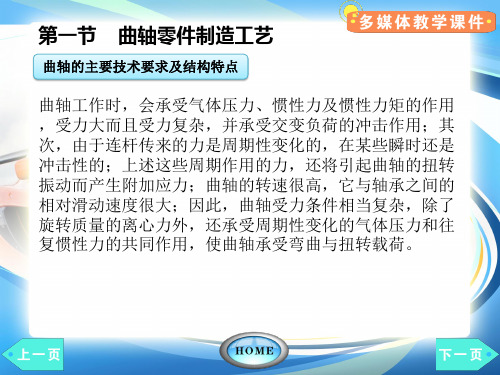

因曲轴是汽车发动机的重要零件,工作时曲轴承受气体压力、惯性力及惯性力矩的作用,受力大而且复杂,并且承受交变负荷的冲击作用,因此发动机曲轴在制造工艺、刀具等方面都发生了巨大的变化。
领导了近半个多世纪的多刀车削工艺和手工磨削工艺,由于加工精度低和柔性差等原因,正在逐步退出历史舞台。
高速、高效的复合加工技术及装备迅速进入汽车及零部件制造业,高速高效复合加工技术在曲轴加工生产中已有相当程度的应用,并将是其必然发展的趋势。
先进的曲轴加工生产线一般都比较短, 但效率高、产量大, 加工出的曲轴质量好且很稳定。
先进技术主要有两个方面: 一是大量采用了CNC 控制技术, 形成柔性生产线。
二是应用了许多先进的曲轴高速、高效、柔性加工技术, 简化了工艺过程, 提高和稳定了加工质量, 同时也缩短了单件的加工时间。
本文主要讨论一些中小企业目前正在采用的曲轴工艺方法,近期如何改进,今后应如何发展的问题。
二、曲轴加工技术现状目前,某企业的微型汽车发动机曲轴生产线由普通机床、少数数控机床和一些专用机床组成,生产效率和自动化程度相对较低。
以下是该企业的曲轴工艺方案。
(一)曲轴材料目前曲轴材质有球墨铸铁和钢两类。
全国技工院校机械类专业通用（高级技能层级）机械制造工艺学（第二版）习题册参考答案1第一章机械加工精度与表面质量第一节机械加工精度一、填空题1．符合2．加工精度表面质量3．尺寸精度形状精度位置精度4．测量5．φ40 .008φ606．φ18.010φ18.018mm7．工艺系统8．静态动态9．“让刀”10．垂直度11．平面度12．锥形圆柱度二、选择题1A2C3D4C5C6C三、判断题1（×） 2（×）3（√） 4（×）5（√） 6（√） 7（× ）8（√） 9（√） 10（×）四、名词解释1．工艺系统由机床、夹具、刀具和工件组成的系统。
2．加工误差加工误差是指加工后零件的实际几何参数（尺寸、形状和表面的相互位置）与理想几何参数的偏离程度。
3.定尺寸刀具法是指用具有一定尺寸精度的刀具（如钻头、铰刀、拉刀等）来保证工件被加工部位（如孔）的尺寸精度。
五、简答题1．答：加工精度是指加工后零件的实际几何参数（尺寸、形状和表面的相互位置）与理想几何参数的符合程度。
2机械加工精度包括尺寸精度、形状精度和位置精度三方面的内容。
获得机械加工精度的方法有：（1）获得尺寸精度的方法：试切法、调整法、定尺寸刀具法、自动控制法、数字控制法。
（2）获得形状精度的方法：轨迹法、成形法、展成法。
（3）获得相互位置精度的方法：一次安装法、多次安装法。
2.答：通常在设计机器零件及规定零件加工精度时，应注意将形状误差控制在位置公差内，位置误差又应小于尺寸公差。
精密零件或零件重要表面，其形状精度要求应高于位置精度要求，位置精度要求应高于尺寸精度要求。
3.答：第一种误差是马鞍形圆柱度误差，其原因：（1）径向力方向改变。
（2）加工粗短轴时，轴的刚度比较机床的大，工艺系统的变形主要是由主轴箱、尾座、刀架等形成（3）由机床误差引起。
改进措施：（1）加工细长轴，可采用与上述消除腰鼓形圆柱度误差相同的方法。
重庆大学网络教育学院毕业设计（论文）柴油机曲轴零件加工工艺及夹具设计学生所在校外学习中心江苏张家港校处学习中心批次层次专业111 专升本机械设计制造及其自动化学号 w11107861学生指导教师起止日期 2013.1.21--2013.4.14摘要曲轴是发动机上的一个重要的旋转机件，装上连杆后，可承接活塞的上下(往复)运动变成循环运动。
曲轴主要有两个重要加工部位：主轴颈和连杆颈。
主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。
发动机工作过程就是：活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。
而曲轴加工的好坏将直接影响着发动机整体性能的表现。
曲轴的材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈。
这次毕业设计介绍柴油机曲轴加工工艺规程及相关夹具的设计，及曲轴的规程制定中遇到问题的分析，经济性分析，工时定额，切削用量的计算。
同时还介绍曲轴加工中用到的两套夹具的设计过程。
在工艺设计中，结合实际进行设计，对曲轴生产工艺进行了改进，优化了工艺过程和工艺装备，使曲轴的生产加工更经济、合理。
根据现阶段机械零件的制造工艺和技术水平，本着以制造技术的先进性，合理性，经济性进行零件的形状、尺寸、精度等级、表面粗糙度、材料等技术分析。
并根据以上分析来选择合理的毛坯制造方法，设计工艺规程，夹具设计。
关键词：柴油机曲轴工艺夹具目录中文摘要 (I)1.引言 (1)2.曲轴的生产纲领 (2)3.零件的分析 (2)3.1曲轴的用途及工作条件 (2)3.2分析零件上的技术要求，确定要加工的表面 (3)3.3加工表面的尺寸和形状精度 (4)3.4尺寸和位置精度 (4)3.5加工表面的粗糙度及其它方面的质量要求 (4)3.6热处理要求 (4)4.曲轴材料和毛坯的定 (4)4.1确定毛坯的类型 (4)4.2确定毛坯的生产方法 (4)4.3确定毛坯的加工余量 (4)5.曲轴的工艺过程设计 (5)5.1粗、精加工的定位基准 (5)5.1.1粗加工 (5)5.1.2粗加工 (5)5.2工件表面加工方法的选择 (5)5.3曲轴机械加工的基本路线 (5)5.4加工余量及毛坯尺寸 (6)5.5工序设计 (6)5.5.1加工设备与工艺装备的选择 (8)5.5.2机械加工余量、工序尺寸及公差的确定 (9)5.6确定工时定额 (11)5.7机械加工工艺规程卡片和机械加工工序卡片 (12)5.7.1机械加工工艺过程卡片 (12)5.7.2机械加工工序卡片 (12)6.柴油机曲轴加工键槽夹具设计 (13)6.1.1夹具类型的分析 (13)6.1.2工装夹具定位方案的确定 (13)6.1.3工件夹紧形式的确定 (13)6.1.4对刀装置 (13)6.1.5分度装置的确定以及补补助装置 (14)6.1.6夹具定位夹紧方案的分析论证 (14)6.1.7夹具结构类型的设计 (15)6.2夹具总图设计 (16)6.4绘制夹具零件图 (16)7.结论 (17)8.参考文献 (18)1.引言曲轴是内燃机中的重要零件之一，是承受冲击载荷传递动力的关键零件，在内燃机五大件（机体、缸盖、曲轴、连杆、凸轮轴）中是最难以保证加工质量的零件。

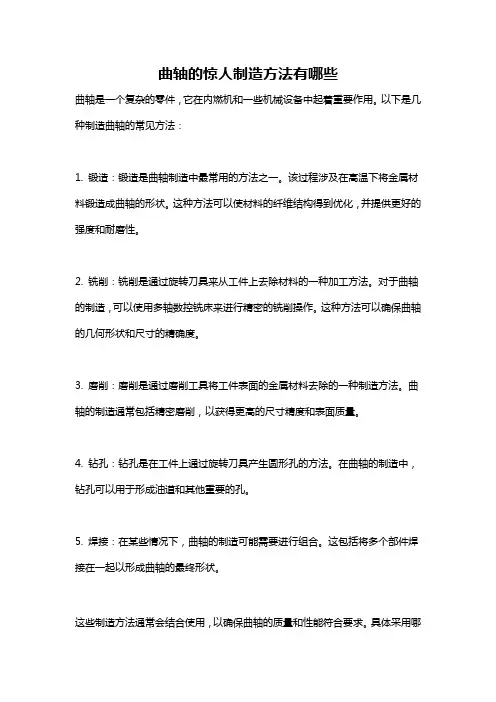

曲轴制造工艺过程曲轴是引擎的主要旋转机件，装上连杆后，可承接连杆的上下(往复)运动变成循环(旋转)运动。
是发动机上的一个重要的机件,其材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈，（还有其他）.主轴颈被安装在缸体上,连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。
曲轴润滑主要是指与摇臂间轴瓦的润滑和两头固定点的润滑．这个一般都是压力润滑的,曲轴中间会有油道和各个轴瓦相通，发动机运转以后靠机油泵提供压力供油进行润滑、降温。
发动机工作过程就是，活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。
曲轴的旋转是发动机的动力源.也是整个船的源动力。
1。
曲轴制造技术/工艺的进展1、球墨铸铁曲轴毛坯铸造技术（1) 熔炼高温低硫纯净铁水的获得是生产高质量球墨铸铁的关键。
国内主要是以冲天炉为主的生产设备，铁水未进行预脱硫处理；其次是高纯生铁少、焦炭质量差。
目前已采用双联外加预脱硫的熔炼方法，采用冲天炉熔化铁水,经炉外脱硫,然后在感应电炉中升温并调整成分.目前，在国内铁水成分的检测已普遍采用真空直读光谱仪来进行。
（2）造型气流冲击造型工艺明显优于粘土砂型工艺，可获得高精度的曲轴铸件,该工艺制作的砂型具有无反弹变形量等特点，这对于多拐曲轴尤为重要.目前,国内已有一些曲轴生产厂家从德国、意大利、西班牙等国引进气流冲击造型工艺，不过，引进整条生产线的只有极少数厂家，如文登天润曲轴有限公司引进了德国KW铸造生产线。
2、钢曲轴毛坯的锻造技术近几年来，国内已引进了一批先进的锻造设备，但由于数量少，加之模具制造技术和其他一些设施跟不上，使一部分先进设备未发挥应有的作用。
从总体上来讲，需改造和更新的陈旧的普通锻造设备多，同时，落后的工艺和设备仍占据主导地位,先进技术有所应用但还不普遍。
3、机械加工技术目前国内曲轴生产线多数由普通机床和专用机床组成，生产效率和自动化程度相对较低。
1前言1.1柴油机与曲轴1.1.1柴油机的工作原理柴油机的每个工作循环都要经历进气、压缩、做功和排气四个过程。
四行程柴油机的工作过程：柴油机在进气冲程吸入纯空气，在压缩冲程接近终了时，柴油经喷油泵将油压提高到10MPa以上，通过喷油器以雾状喷入气缸，在很短时间内与压缩后的高温空气混合，形成可燃混合气。
压缩终了时气缸内空气压力可达3.5～4.5MPa，温度高达476.85℃～726.85℃，极大地超过柴油的自燃温度，因此柴油喷人气缸后，在很短的时间内即着火燃烧，燃气压力急剧达到6～9MPa，温度升高到1726.85℃～2226.85℃。
在高压气体推动下，活塞向下运动并带动曲轴旋转做功。
废气同样经排气门、排气管等处排出。
四行程柴油机的每个工作循环均经过如下四个行程：（1）进气行程在这个行程中，进气门开启，排气门关闭，气缸与化油器相通，活塞由上止点向下止点移动，活塞上方容积增大，气缸内产生一定的真空度。
可燃混合气被吸人气缸内。
活塞行至下止点时，曲轴转过半周，进气门关闭，进气行程结束。
由于进气道的阻力，进气终了时气缸内的气体压力稍低于大气压，约为0.07～0.09MPa。
混合气进入气缸后，与气缸壁、活塞等高温机件接触，并与上一循环的高温残余废气相混合，所以温度上升到96.85℃～126.85℃。
（2）压缩行程进气行程结束后，进气门、排气门同时关闭。
曲轴继续旋转，活塞由下止点向上止点移动，活塞上方的容积缩小，进入到气缸中的混合气逐渐被压缩，使其温度、压力升高。
活塞到上止点时，压缩行程结束。
压缩终了时鼓，混合气温度约为326.85℃～426.85℃，压力一般为0.6～1.2MPa。
（3）做功行程活塞带动曲轴转动,曲轴通过转动把扭矩输出。
（4）排气行程进气口关闭，排气口打开，排除废气。
由上可知，四行程汽油机或柴油机，在一个工作循环中，只有一个行程作功，其余三个行程作为辅助行程都是为作功行程创造条件的。
因此，单缸发动机工作不平稳。
机电工程学院机械加工工艺过程卡片产品名称产品图号共1页零件名称单拐曲轴零件图号第1页材料牌号QT60-2 毛坯种类铸造毛坯外形尺寸每毛坯件数 1 每台件数1 备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件1 铸造铸2 热处理人工时效3 粗车夹右端主轴颈，车主轴左端面、钻主轴左端面中心孔。
反装后夹左端主轴轴颈，车主轴右端面、钻轴右端面中心孔。
金CA6140三爪卡盘、端面车刀、中心钻4 粗车双顶尖夹持中心孔，车倒角、动力输出部分圆锥、φ105轴颈、倒圆、右侧主轴颈、导圆、凸台。
反装后，倒角、车左侧主轴颈、导圆、凸台。
金CA6140车床顶尖、偏头车刀5 粗车专用卡具卡左右主轴颈，百分表找正后车左侧连杆轴颈、导圆、凸台、左侧连接板内侧。
钻左侧连接板左侧通孔，机用丝锥攻丝。
反装后车右侧轴颈、导圆、凸台、右侧连接板内侧。
金CA6140四爪卡盘、偏头车刀、钻头、机用丝锥6 粗铣双V型块支撑两主轴轴颈、配以辅助支撑并以压板夹紧，盘铣刀铣连接板前面。
换键槽铣刀铣动力输出部分键槽。
同样夹紧方法盘铣刀铣连接板后面、上面、下面。
金X62WV形块、支撑板、压板、盘铣刀、键槽铣刀7 钻、扩孔双V型块支撑两主轴轴颈、配以辅助支撑，钻两侧连接板下面螺纹孔。
装卡方式不变，扩两侧连接板下面螺纹孔。
金Z50V形块、支撑板、钻头、扩孔刀8 辅助工序去毛刺、钝角倒边、检验金钳工台9 半精车双顶尖夹持中心孔，车动力输出部分圆锥、φ105轴颈、倒圆、右侧主轴颈、导圆。
反装后，车左侧主轴颈、导圆。
金CA6140车床顶尖、偏头车刀10 半精车专用卡具卡左右主轴颈，百分表找正后车左侧连杆轴颈、导圆、凸台。
反装后车右侧轴颈、导圆、凸台。
金CA6140专用卡具、百分表、偏头车刀11 攻丝在工作台上直接攻连接板底面M12螺纹。
换刀，攻M24螺纹。
金攻丝机机用丝锥12 辅助工序去毛刺、检验检钳工台13 精加工双顶尖夹持中心孔，车动力输出部分圆锥、φ105轴颈、倒圆、右侧主轴颈、导圆。

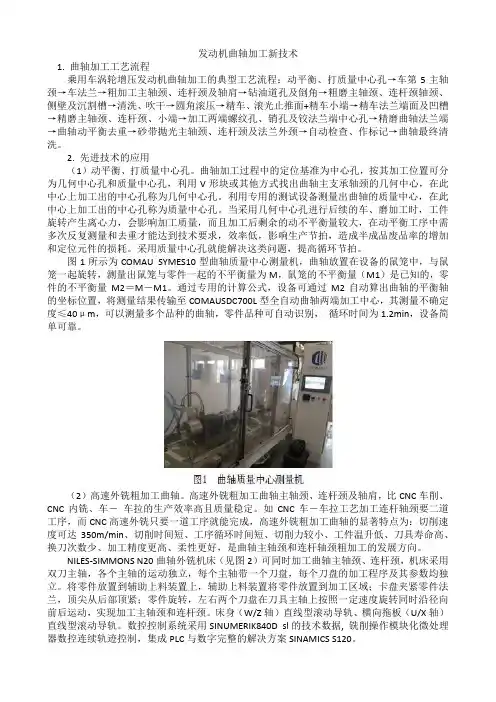

发动机曲轴加工新技术1. 曲轴加工工艺流程乘用车涡轮增压发动机曲轴加工的典型工艺流程：动平衡、打质量中心孔→车第5主轴颈→车法兰→粗加工主轴颈、连杆颈及轴肩→钻油道孔及倒角→粗磨主轴颈、连杆颈轴颈、侧壁及沉割槽→清洗、吹干→圆角滚压→精车、滚光止推面+精车小端→精车法兰端面及凹槽→精磨主轴颈、连杆颈、小端→加工两端螺纹孔、销孔及铰法兰端中心孔→精磨曲轴法兰端→曲轴动平衡去重→砂带抛光主轴颈、连杆颈及法兰外颈→自动检查、作标记→曲轴最终清洗。
2. 先进技术的应用（1）动平衡、打质量中心孔。
曲轴加工过程中的定位基准为中心孔，按其加工位置可分为几何中心孔和质量中心孔，利用V形块或其他方式找出曲轴主支承轴颈的几何中心，在此中心上加工出的中心孔称为几何中心孔。
利用专用的测试设备测量出曲轴的质量中心，在此中心上加工出的中心孔称为质量中心孔。
当采用几何中心孔进行后续的车、磨加工时，工件旋转产生离心力，会影响加工质量，而且加工后剩余的动不平衡量较大，在动平衡工序中需多次反复测量和去重才能达到技术要求，效率低，影响生产节拍，造成半成品废品率的增加和定位元件的损耗。
采用质量中心孔就能解决这类问题，提高循环节拍。
图1所示为COMAU SYMES10型曲轴质量中心测量机，曲轴放置在设备的鼠笼中，与鼠笼一起旋转，测量出鼠笼与零件一起的不平衡量为M，鼠笼的不平衡量（M1）是已知的，零件的不平衡量M2＝M－M1。
通过专用的计算公式，设备可通过M2自动算出曲轴的平衡轴的坐标位置，将测量结果传输至COMAUSDC700L型全自动曲轴两端加工中心，其测量不确定度≤40μm，可以测量多个品种的曲轴，零件品种可自动识别，循环时间为1.2min，设备简单可靠。
（2）高速外铣粗加工曲轴。
高速外铣粗加工曲轴主轴颈、连杆颈及轴肩，比CNC车削、CNC内铣、车－车拉的生产效率高且质量稳定。
如CNC车－车拉工艺加工连杆轴颈要二道工序，而CNC高速外铣只要一道工序就能完成，高速外铣粗加工曲轴的显著特点为：切削速度可达350m/min、切削时间短、工序循环时间短、切削力较小、工件温升低、刀具寿命高、换刀次数少、加工精度更高、柔性更好，是曲轴主轴颈和连杆轴颈粗加工的发展方向。
曲轴制造工艺过程曲轴是引擎的主要旋转机件，装上连杆后，可承接连杆的上下(往复)运动变成循环(旋转)运动。
是发动机上的一个重要的机件，其材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈，（还有其他）。
主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。
曲轴润滑主要是指与摇臂间轴瓦的润滑和两头固定点的润滑．这个一般都是压力润滑的，曲轴中间会有油道和各个轴瓦相通，发动机运转以后靠机油泵提供压力供油进行润滑、降温。
发动机工作过程就是，活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。
曲轴的旋转是发动机的动力源。
也是整个船的源动力。
1.曲轴制造技术/工艺的进展1、球墨铸铁曲轴毛坯铸造技术（1）熔炼高温低硫纯净铁水的获得是生产高质量球墨铸铁的关键。
国内主要是以冲天炉为主的生产设备，铁水未进行预脱硫处理；其次是高纯生铁少、焦炭质量差。
目前已采用双联外加预脱硫的熔炼方法，采用冲天炉熔化铁水，经炉外脱硫，然后在感应电炉中升温并调整成分。
目前，在国内铁水成分的检测已普遍采用真空直读光谱仪来进行。
（2）造型气流冲击造型工艺明显优于粘土砂型工艺，可获得高精度的曲轴铸件，该工艺制作的砂型具有无反弹变形量等特点，这对于多拐曲轴尤为重要。
目前，国内已有一些曲轴生产厂家从德国、意大利、西班牙等国引进气流冲击造型工艺，不过，引进整条生产线的只有极少数厂家，如文登天润曲轴有限公司引进了德国KW铸造生产线。
2、钢曲轴毛坯的锻造技术近几年来，国内已引进了一批先进的锻造设备，但由于数量少，加之模具制造技术和其他一些设施跟不上，使一部分先进设备未发挥应有的作用。
从总体上来讲，需改造和更新的陈旧的普通锻造设备多，同时，落后的工艺和设备仍占据主导地位，先进技术有所应用但还不普遍。
3、机械加工技术目前国内曲轴生产线多数由普通机床和专用机床组成，生产效率和自动化程度相对较低。

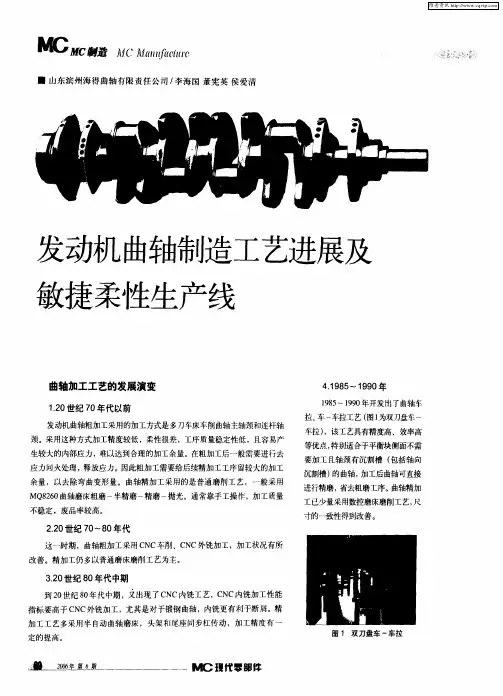

粗加工设备多采用多刀车床车削曲轴主轴颈及拐颈，工序的质量稳定性差，容易产生较大的内应力，难以达到合理的加工余量。
一般精加工采用MQ8260等曲轴磨床粗磨-半精磨-精磨-抛光，通常靠手工操作，加工质量不稳定。
发动机曲轴制造技术进展最为迅速的是机械加工装备，比较典型的加工工艺是铣削和磨削。
下面简要介绍GF70M-T曲轴磨床和VDF 315 OM-4高速随动外铣床，其先进程度可见一斑：GF70M-T曲轴磨床是日本TOYADA工机开发生产的专用曲轴磨床，是为了满足多品种、低成本、高精度、大批量生产需要而设计的数控曲轴磨床。
该磨床应用工件回转和砂轮进给伺服联动控制技术，可以一次装夹而不改变曲轴回转中心即可完成所有轴颈的磨削，包括随动跟踪磨削连杆轴颈；采用静压主轴、静压导轨、静压进给丝杠（砂轮头架）和线性光栅闭环控制，使用TOYADA工机生产的GC50 CNC控制系统，磨削轴颈圆度精度可达到0.002mm；采用CBN砂轮，磨削线速度高达120m/s，配双砂轮头架，磨削效率极高。
VDF 315 OM-4高速随动外铣床是德国BOEHRINGER公司专为汽车发动机曲轴设计制造的柔性数控铣床，该设备应用工件回转和铣刀进给伺服连动控制技术，可以一次装夹不改变曲轴回转中心随动跟踪铣削曲轴的连杆轴颈。
VDF 315 OM-4高速随动外铣采用一体化复合材料结构床身，工件两端电子同步旋转驱动，具有干式切削、加工精度高、切削效率高等特点；使用SIEMENS 840D CNC 控制系统，设备操作说明书在人机界面上，通过输入零件的基本参数即可自动生成加工程序，可以加工长度450～700mm、回转直径在380mm以内的各种曲轴，连杆轴颈直径误差为±0.02mm。
4、热处理和表面强化处理技术曲轴的热处理关键技术是表面强化处理。
球墨铸铁曲轴一般均采用正火处理，为表面处理做好组织准备，表面强化处理一般采用感应淬火或氮化工艺。
锻钢曲轴则采用轴颈与圆角淬火工艺。
引进的设备有AEG全自动曲轴淬火机床、EMA 淬火机床等。
据国外资料介绍，球墨铸铁曲轴采用圆角滚压工艺与离子氮化结合使用进行复合强化，可使整条曲轴的抗疲劳强度提高130%以上。
国内部分厂家近几年也进行了这方面的实践，取得了良好的效果。
曲轴圆角滚压加工方面，德国赫根塞特（HEGENSCHEIDT-MFD AUTOMATIC）生产的机床应用了变压力滚压和矫正专利技术，是比较好的圆角滚压设备，但价格昂贵。
目前国内在这方面的研究也有了一定的成果，东风汽车有限公司工艺研究所的“曲轴圆角滚压强化与滚压校直技术研究开发及应用”解决了国内企业化巨资引进国外技术的问题，该课题获得了原国家机械工业局科技进步二等奖。
2.曲轴制造技术的发展趋势1、铸造技术（1）熔炼对于高牌号铸铁的熔化，将采用大容量中频炉进行熔炼或变频中频炉熔炼，并采用直读光谱仪检测铁水成分。
球墨铸铁处理采用转包，研制新品种球化剂，采用随流孕育、型内孕育及复合孕育等先进孕育方法。
熔化过程的各参数实现微机控制和屏幕显示。
（2）造型消失模铸造将得到发展和推广。
在砂型铸造中，无箱射压造型和挤压造型将受到重视并继续在新建厂或改建厂中推广应用。
原有的高压造型线将继续使用，其中部分关键元件将得到改进，实现自动组芯和下芯。
2、锻造技术以热模锻压力机、电液锤为主机的自动线是锻造曲轴生产的发展方向，这些生产线将普遍采用精密剪切下料、辊锻（楔横轧）制坯、中频感应加热、精整液压机精压等先进工艺，同时配有机械手、输送带、带回转台的换模装置等辅机，形成柔性制造系统（FMS）。
通过FMS可自动更换工件和模具以及自动进行参数调节，在工作过程中不断测量。
显示和记录锻件厚度和最大压力等数据并与定值比较，选择最佳变形量以获得优质产品。
由中央控制室监控整个系统，实现无人化操作。
3、机械加工技术曲轴粗加工将广泛采用数控车床、数控内铣床、数控车拉床等先进设备对主轴颈、连杆轴颈进行数控车削、内铣削、车-拉削加工，以有效减少曲轴加工的变形量。
曲轴精加工将广泛采用CNC控制的曲轴磨床对其轴颈进行精磨加工。
此种磨床将配备砂轮自动动平衡装置、中心架自动跟踪装置、自动测量、自动补偿装置、砂轮自动修整、恒线速度等功能要求，以保证磨削质量的稳定。
高精设备依赖进口的现状，估计短期内不会改变。
4、热处理技术和表面强化技术（1）曲轴中频感应淬火曲轴中频感应淬火将采用微机监控闭环中频感应加热装置，具有效率高、质量稳定、运行可控等特点。
（2）曲轴软氮化对于大批量生产的曲轴来说，为了提高产品质量，今后将采用微机控制的氮基气氛气体软氮化生产线。
氮基气氛气体软氮化生产线由前清洗机（清洗干燥）、预热炉、软氮化炉、冷却油槽、后清洗机（清洗干燥）、控制系统及制气配气等系统组成。
（3）曲轴表面强化技术球墨铸铁曲轴圆角滚压强化将广泛应用于曲轴加工中，另外，圆角滚压强化加轴颈表面淬火等复合强化工艺也将大量应用于曲轴加工中，锻钢曲轴强化方式将会更多地采用轴颈加圆角淬火处理。
3.曲轴止推面磨削烧伤工艺分析在磨削淬火钢曲轴止推面时，可能产生以下3种烧伤：1.回火烧伤如果磨削区的温度未超过淬火钢的相变温度，但已超过马氏体的转变温度，止推面表层金属的回火马氏体组织将转变成硬度较低的回火组织（索氏体或托氏体），这种烧伤称为回火烧伤。
2.淬火烧伤如果磨削区温度超过了相变温度，再加上冷却液的急冷作用，表层金属发生二次淬火，使表层金属出现二次淬火马氏体组织，其硬度比原来的回火马氏体的高，在它的下层，因冷却较慢，出现了硬度比原先的回火马氏体低的回火组织（索氏体或托氏体），这种烧伤称为淬火烧伤。
3.退火烧伤如果磨削区温度超过了相变温度，而磨削区域又无冷却液进入，表层金属将产生退火组织，表面硬度将急剧下降，这种烧伤称为退火烧伤。
在曲轴成形磨削中，多属于此种烧伤。
改善磨削烧伤的途径磨削热是造成磨削烧伤的根源，故改善磨削烧伤有两个途径：一是尽可能地减少磨削热的产生；二是改善冷却条件，尽量使产生的热量少传入工件。
1.有沉割槽的曲轴止推轴颈在图1中，曲轴止推轴颈有较深的沉割槽，而沉割槽已在以前工序加工好，在磨削时不用磨削沉割槽，只需磨削止推轴颈和两个止推面。
在这种情况下，即使是使用成形砂轮磨削，只要使用强力冷却、合理的磨削余量和选择好砂轮参数，一般情况下可以避免磨削烧伤缺陷的出现。
在使用窄砂轮磨削止推轴颈时，可采用的方案是：调整程序和砂轮的角度磨削，使砂轮从轴颈的右侧以斜切方式进入，磨削至要求尺寸，再快速沿原角度方向斜退出；使砂轮从轴颈的左侧以斜切方式进入，磨削至要求尺寸，再快速沿原角度方向斜退出；使砂轮从轴颈的中间快速切入磨削至要求尺寸，再快速退出。
在上述磨削时，要应用强力冷却。
至此，止推轴颈及两侧面磨削完毕。
2.无沉割槽的曲轴止推轴颈图2所示曲轴止推轴颈无沉割槽，在磨削时需磨削止推轴颈和两个止推面，另外还有两个成形圆角。
在这种情况下，即使是使用窄砂轮磨削，使用强力冷却，也很难避免磨削烧伤缺陷的出现。
下面分两种磨削方式来分述解决方案：（1）成形磨削。
在成形磨削中，其产生烧伤的主要原因是磨削热的大量积累和冷却液无法进入而造成的退火烧伤，退火烧伤造成曲轴止推面硬度下降，表层产生退火组织，止推面的耐磨性变差，严重影响发动机的运行稳定性。
根据其造成烧伤的主要因素，我们分别从3个方面入手：选择合适的砂轮、选择合理的磨削余量和改善冷却条件。
①选择合适的砂轮。
淬火钢曲轴止推面硬度高、面积大，砂粒易磨钝。
为了避免砂粒磨钝而产生大量磨削热，砂轮硬度宜选软些，以便磨钝的砂粒及时脱落，保持砂轮的自锐性。
组织较软的砂轮气孔多，其中可以容纳切屑，避免砂轮堵塞，又可将冷却液或空气带入磨削区域，从而使磨削区域温度降低。
在保证曲轴止推面粗糙度要求的前提下，宜选择较粗粒度的砂轮，以达到较高的去除比率；另外，砂轮必须精细地平衡，以便砂轮工作时处于良好的平衡状态；砂轮必须及时修整以保持其锋利；影响砂轮修整频次的因素很多，包括被磨材料的纯度和类型、冷却液的净度等；修整砂轮的金刚石支座必须牢固，若金刚石表面上有0.5～0.6mm的磨损量，标志金刚石已磨钝了，应及时更换；严格控制砂轮传动系统及砂轮心轴的间隙；砂轮传动带松紧调整合适。
②选择合理的磨削余量和磨削参数。
在生产实践中，常以提高工件速度，减少径向进给量来减少工件表面烧伤和裂纹。
有一种经验为0.1mm磨削法，即在最后加工的0.1mm余量中，逐渐减少进给量，可以去掉前两次磨削行程中产生的表面损伤层，以减少磨削烧伤。
根据以上理论，我们在生产实践中采用曲轴止推轴颈多工序磨削，分为粗磨、半精磨和静磨等工序。
经过多工序磨削后，曲轴止推轴颈直径余量为0.15～0.25mm，止推面单边余量为0.04～0.07mm，成形磨削再配以强力冷却等措施，可有效避免烧伤缺陷的产生。
