曲轴工艺基础知识

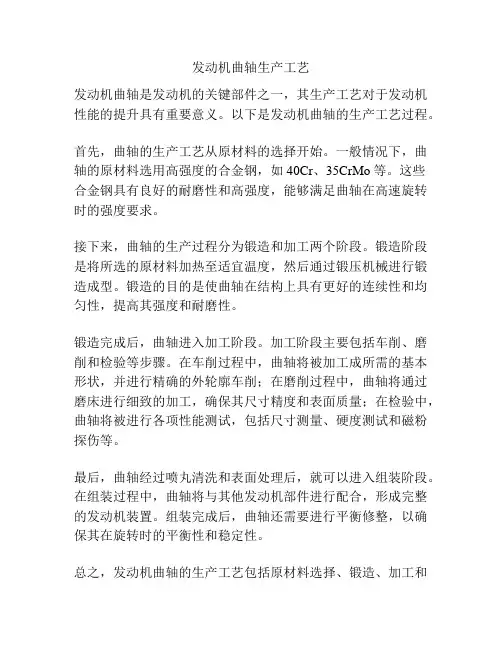

发动机曲轴生产工艺
发动机曲轴是发动机的关键部件之一，其生产工艺对于发动机性能的提升具有重要意义。

以下是发动机曲轴的生产工艺过程。

首先，曲轴的生产工艺从原材料的选择开始。

一般情况下，曲轴的原材料选用高强度的合金钢，如40Cr、35CrMo等。

这些
合金钢具有良好的耐磨性和高强度，能够满足曲轴在高速旋转时的强度要求。

接下来，曲轴的生产过程分为锻造和加工两个阶段。

锻造阶段是将所选的原材料加热至适宜温度，然后通过锻压机械进行锻造成型。

锻造的目的是使曲轴在结构上具有更好的连续性和均匀性，提高其强度和耐磨性。

锻造完成后，曲轴进入加工阶段。

加工阶段主要包括车削、磨削和检验等步骤。

在车削过程中，曲轴将被加工成所需的基本形状，并进行精确的外轮廓车削；在磨削过程中，曲轴将通过磨床进行细致的加工，确保其尺寸精度和表面质量；在检验中，曲轴将被进行各项性能测试，包括尺寸测量、硬度测试和磁粉探伤等。

最后，曲轴经过喷丸清洗和表面处理后，就可以进入组装阶段。

在组装过程中，曲轴将与其他发动机部件进行配合，形成完整的发动机装置。

组装完成后，曲轴还需要进行平衡修整，以确保其在旋转时的平衡性和稳定性。

总之，发动机曲轴的生产工艺包括原材料选择、锻造、加工和
组装几个关键阶段。

通过精细的生产工艺，可以生产出高质量的发动机曲轴，提高发动机性能和可靠性。

3 曲轴加工工艺3.1曲轴的功用、结构特点及工作条件曲轴在发动机内是一个高速旋转的长轴，它将活塞的直线往复运动变为旋转运动，进而通过飞轮把扭矩输送给底盘的传动系，同时还骆动配气机构及其它辅助装置，所以其受力条件相当复杂，除了旋转质量的离心力外，还承受周期性变化的气体压力和往复惯性力的共同作用，使曲轴承受弯曲与扭转载荷。

为保证工作可靠，曲轴必须要有足够的强度和刚度，各工作表面要耐磨。

而且润滑良好。

其结构如图3.1.18所示，主要由主轴颈、连杆轴颈、油封轴颈、齿轮轴颈、皮带轮轴颈和曲柄臂等组成。

3.2 曲抽的毛坯材料及制造方法CA6102发动机曲轴采用45"钢模锻方式制造，它具有较高的刚度、强度和良好的耐磨性。

图3.1.19为其毛坯图。

3.3 曲轴的主要加工表面及技术要求如图3.1.18所示，CA6102发动机曲轴的主要加工表面及技术要求如下:1.主轴颈:曲轴共有7个主轴颈，它们是曲轴的支点。

为了最大限度地增加曲轴的刚度，通常将主轴颈设计得粗一些，尽管这会增加重量，但是它可以大大提高曲轴的刚度，增加重叠度，减轻扭振的危害。

主轴颈为7560.32a h R m φμ，圆柱度公差为0.005mm 。

第一轴颈长0.100.0543.7mm ++，第四轴颈宽0.37070mm +,第七轴颈宽59.70.23mm ±，第二、三、五、六轴颈宽0.31038mm +以第一、七主轴颈为基准。

第四主轴颈的径向跳动公差为0.05mm 。

2.连杆轴颈：曲轴共有六个连杆轴颈，它与连杆总成大头相连接。

轴颈为6260.32a h R m φμ,圆柱度公差为0.005mm 。

轴颈宽38H10mm ，其与主轴颈的重叠度为11.35mm 。

3.油封轴颈：油封轴颈为1007h mm φ。

4.曲柄臂:曲柄臂用于连接主轴颈和连杆轴颈，共有十二个。

它呈长圆形，是曲轴的薄弱环节。

容易产生扭断和疲劳破坏。

曲柄半径为R(57.15士0.07)mm 。

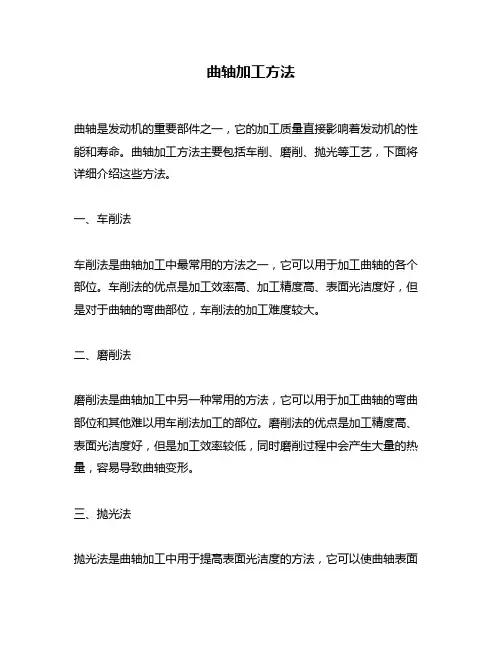

曲轴加工方法
曲轴是发动机的重要部件之一，它的加工质量直接影响着发动机的性能和寿命。

曲轴加工方法主要包括车削、磨削、抛光等工艺，下面将详细介绍这些方法。

一、车削法
车削法是曲轴加工中最常用的方法之一，它可以用于加工曲轴的各个部位。

车削法的优点是加工效率高、加工精度高、表面光洁度好，但是对于曲轴的弯曲部位，车削法的加工难度较大。

二、磨削法
磨削法是曲轴加工中另一种常用的方法，它可以用于加工曲轴的弯曲部位和其他难以用车削法加工的部位。

磨削法的优点是加工精度高、表面光洁度好，但是加工效率较低，同时磨削过程中会产生大量的热量，容易导致曲轴变形。

三、抛光法
抛光法是曲轴加工中用于提高表面光洁度的方法，它可以使曲轴表面
更加光滑，减少表面粗糙度，从而降低曲轴的疲劳损伤和磨损。

抛光法的优点是加工效率高、加工精度高、表面光洁度好，但是需要注意的是，抛光过程中要控制好加工压力和速度，以免对曲轴表面造成损伤。

总之，曲轴加工方法有很多种，不同的加工方法适用于不同的曲轴部位和加工要求。

在实际加工中，需要根据具体情况选择合适的加工方法，以保证曲轴的加工质量和性能。

同时，加工过程中要注意控制加工参数，避免对曲轴造成不必要的损伤。

曲轴的生产工艺曲轴是发动机中的核心零部件之一，它负责将活塞的上下往复运动转换成连续的旋转运动，以驱动机械设备工作。

曲轴的生产工艺是十分复杂的，需要多道工序进行加工和精密加工，以下为一般曲轴的生产工艺流程。

首先，制造曲轴的原材料通常采用高品质的合金钢或工程铸造铸铁。

这些原材料具有优异的力学性能和耐磨性，能够提供较好的使用寿命。

第一道工序是锻造加工。

将原材料加热至一定温度后，通过锻压机械设备进行锻造。

锻造是将金属材料加热至一定温度，再施加外力使其改变形态的加工工艺。

通过锻打，使得曲轴的内部组织紧密，提高强度和硬度。

接下来进行车削加工。

车削是将曲轴固定在车床上，然后利用车刀对其进行切削加工。

通过车削工艺，将曲轴的外部轮廓和内孔等具体形状加工出来，以满足设计要求。

紧接着是磨削加工。

磨削是通过磨削机进行，将车削后的曲轴进行精密加工。

这个过程主要是通过磨石将曲轴的表面进行几何形状和尺寸的修整，以提高其精度和光洁度。

随后是孔加工。

通过钻孔机进行钻孔加工，将曲轴上需要的孔进行加工和扩孔。

这些孔用于固定其他零部件或者用于曲轴上的润滑。

最后是热处理。

利用热处理技术对曲轴进行加热，使其组织结构发生变化，提高其机械性能。

热处理可以增加曲轴的硬度和耐磨性，提高其使用寿命和稳定性。

整个生产工艺中还包括一些次要工序，如喷漆、平衡、清洗等。

喷漆是为了防止曲轴生锈，平衡是为了保证曲轴运转过程中的平衡性，清洗是为了去除加工中产生的铁屑和油渍。

综上所述，曲轴的生产工艺是一个复杂的过程，需要多道工序进行加工和精密加工。

每个工序都需要严格控制，确保曲轴的质量和使用寿命。

只有生产出合格的曲轴，才能够保证发动机的运行稳定性和可靠性。

发动机曲轴加工工艺及其夹具设计发动机曲轴是发动机的核心部件之一，其制造工艺和加工质量直接影响着发动机的性能和寿命。

本文将对发动机曲轴加工工艺以及夹具设计进行简单介绍。

1.材料选择：发动机曲轴的材料要求高强度、高韧性、高耐磨性和高耐蚀性。

常用材料有40Cr、42CrMo、35CrMo等。

选择材料时一定要注意其成本和可加工性。

2.热处理：材料进行热处理，以改善材料的组织结构和性能，增强其硬度和韧性，以提高曲轴的使用寿命和稳定性。

3.粗加工：曲轴的粗加工一般采用车削、铣削、钻削等方式进行。

其中，车削是主要加工方法，要求车削精度高，表面质量好。

4.精加工：曲轴精加工主要包括磨削和抛光两个环节。

磨削是将曲轴的几何误差、表面粗糙度和中心误差等降低到一定的标准要求。

抛光则是在磨削的基础上，进一步提高曲轴表面的光洁度。

5.质检：曲轴经过精加工后，要进行质检，检验标准包括曲轴的尺寸精度、圆度、中心距误差、表面粗糙度、硬度等。

二、夹具设计曲轴加工过程中，夹具是起关键作用的部件之一，其设计质量直接关系到曲轴加工的精度和质量。

夹具设计要满足以下要求：1.夹紧力要合适：夹具夹的是工件，夹具夹得太紧会变形，夹得太松会影响精度。

因此，需要根据曲轴的尺寸和材料特性，确定夹具的夹紧力合适大小。

2.布局合理：夹具的构造应布局合理，尽量减少对工件的影响，保证加工过程稳定。

3.介质选择正确：曲轴材料较硬，静电加工剩余电量较大，夹具水平面与工件接触区域的介质应该选择好导电材质，以减少静电影响。

4.操作方便：夹具必须符合人体工程学原理，使操作者可以舒适地测量和调整待加工曲轴的位置和角度。

5.精度高：夹具必须精度高，经过校验后符合加工点位的要求，确保加工精度和质量。

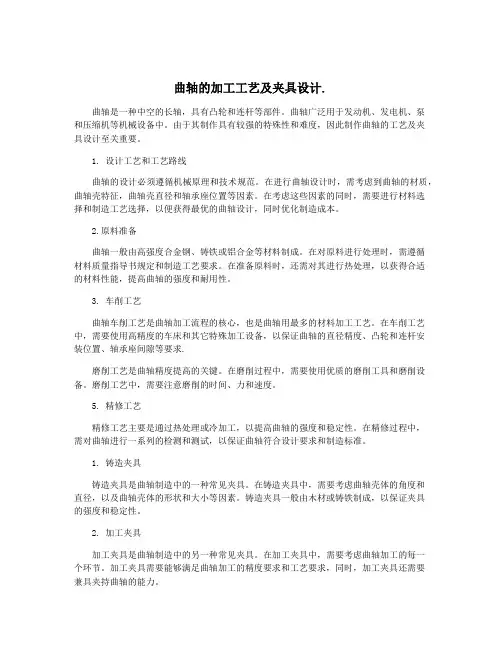

曲轴的加工工艺及夹具设计.曲轴是一种中空的长轴，具有凸轮和连杆等部件。

曲轴广泛用于发动机、发电机、泵和压缩机等机械设备中。

由于其制作具有较强的特殊性和难度，因此制作曲轴的工艺及夹具设计至关重要。

1. 设计工艺和工艺路线曲轴的设计必须遵循机械原理和技术规范。

在进行曲轴设计时，需考虑到曲轴的材质，曲轴壳特征，曲轴壳直径和轴承座位置等因素。

在考虑这些因素的同时，需要进行材料选择和制造工艺选择，以便获得最优的曲轴设计，同时优化制造成本。

2.原料准备曲轴一般由高强度合金钢、铸铁或铝合金等材料制成。

在对原料进行处理时，需遵循材料质量指导书规定和制造工艺要求。

在准备原料时，还需对其进行热处理，以获得合适的材料性能，提高曲轴的强度和耐用性。

3. 车削工艺曲轴车削工艺是曲轴加工流程的核心，也是曲轴用最多的材料加工工艺。

在车削工艺中，需要使用高精度的车床和其它特殊加工设备，以保证曲轴的直径精度、凸轮和连杆安装位置、轴承座间隙等要求.磨削工艺是曲轴精度提高的关键。

在磨削过程中，需要使用优质的磨削工具和磨削设备。

磨削工艺中，需要注意磨削的时间、力和速度。

5. 精修工艺精修工艺主要是通过热处理或冷加工，以提高曲轴的强度和稳定性。

在精修过程中，需对曲轴进行一系列的检测和测试，以保证曲轴符合设计要求和制造标准。

1. 铸造夹具铸造夹具是曲轴制造中的一种常见夹具。

在铸造夹具中，需要考虑曲轴壳体的角度和直径，以及曲轴壳体的形状和大小等因素。

铸造夹具一般由木材或铸铁制成，以保证夹具的强度和稳定性。

2. 加工夹具加工夹具是曲轴制造中的另一种常见夹具。

在加工夹具中，需要考虑曲轴加工的每一个环节。

加工夹具需要能够满足曲轴加工的精度要求和工艺要求，同时，加工夹具还需要兼具夹持曲轴的能力。

3. 检测夹具检测夹具主要用于曲轴的检测和测试。

在检测夹具中，需要考虑曲轴的尺寸、形状和位置，以及曲轴检测的精度要求。

同时，检测夹具需要依据曲轴的检测项目，兼具夹持、测量、测试等多个功能。

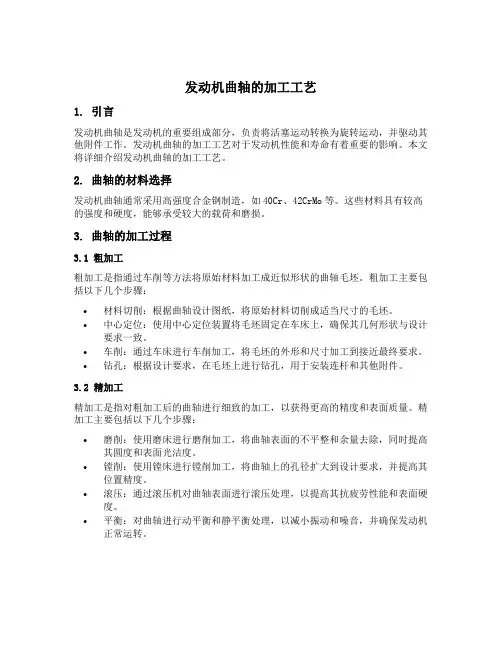

发动机曲轴的加工工艺1. 引言发动机曲轴是发动机的重要组成部分，负责将活塞运动转换为旋转运动，并驱动其他附件工作。

发动机曲轴的加工工艺对于发动机性能和寿命有着重要的影响。

本文将详细介绍发动机曲轴的加工工艺。

2. 曲轴的材料选择发动机曲轴通常采用高强度合金钢制造，如40Cr、42CrMo等。

这些材料具有较高的强度和硬度，能够承受较大的载荷和磨损。

3. 曲轴的加工过程3.1 粗加工粗加工是指通过车削等方法将原始材料加工成近似形状的曲轴毛坯。

粗加工主要包括以下几个步骤：•材料切削：根据曲轴设计图纸，将原始材料切削成适当尺寸的毛坯。

•中心定位：使用中心定位装置将毛坯固定在车床上，确保其几何形状与设计要求一致。

•车削：通过车床进行车削加工，将毛坯的外形和尺寸加工到接近最终要求。

•钻孔：根据设计要求，在毛坯上进行钻孔，用于安装连杆和其他附件。

3.2 精加工精加工是指对粗加工后的曲轴进行细致的加工，以获得更高的精度和表面质量。

精加工主要包括以下几个步骤：•磨削：使用磨床进行磨削加工，将曲轴表面的不平整和余量去除，同时提高其圆度和表面光洁度。

•镗削：使用镗床进行镗削加工，将曲轴上的孔径扩大到设计要求，并提高其位置精度。

•滚压：通过滚压机对曲轴表面进行滚压处理，以提高其抗疲劳性能和表面硬度。

•平衡：对曲轴进行动平衡和静平衡处理，以减小振动和噪音，并确保发动机正常运转。

3.3 热处理热处理是对曲轴进行调质处理，以提高其强度和耐磨性。

常用的热处理方法包括淬火和回火。

淬火可以使曲轴表面形成高硬度的马氏体组织，回火则可以减轻内应力并提高韧性。

3.4 表面处理为了提高曲轴的耐腐蚀性和表面硬度，常常对曲轴进行表面处理。

常用的表面处理方法包括镀铬、喷涂和氮化等。

4. 曲轴加工设备曲轴加工需要使用各种专用设备和工具，包括车床、磨床、镗床、滚压机、热处理设备等。

这些设备和工具需要具备较高的精度和稳定性，以确保加工质量。

5. 质量控制在曲轴加工过程中，质量控制是非常重要的环节。

精心整理

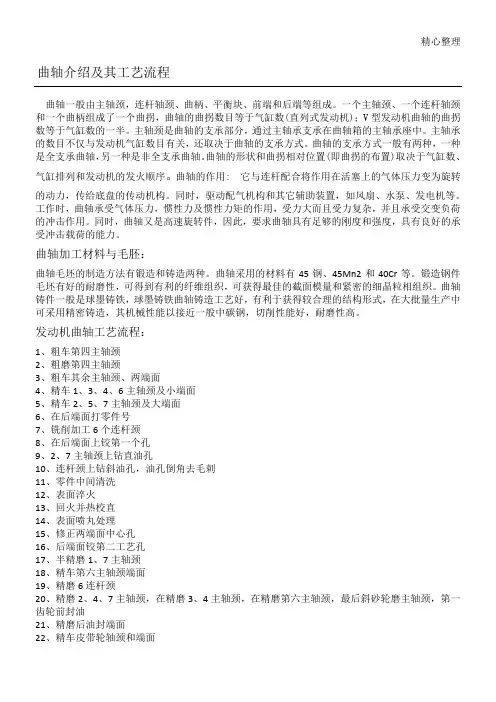

曲轴介绍及其工艺流程
曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成。

一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，曲轴的曲拐数目等于气缸数(直列式发动机)；V 型发动机曲轴的曲拐数等于气缸数的一半。

主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。

主轴承的数目不仅与发动机气缸数目有关，还取决于曲轴的支承方式。

曲轴的支承方式一般有两种，一种是全支承曲轴，另一种是非全支承曲轴。

曲轴的形状和曲拐相对位置(即曲拐的布置)取决于气缸数、气缸排列和发动机的发火顺序。

曲轴的作用: 它与连杆配合将作用在活塞上的气体压力变为旋转曲轴1234、精车5、精车6789、2、71011121314、表面喷丸处理
15、修正两端面中心孔
16、后端面铰第二工艺孔
17、半精磨1、7主轴颈
18、精车第六主轴颈端面
19、精磨6连杆颈
20、精磨2、4、7主轴颈，在精磨3、4主轴颈，在精磨第六主轴颈，最后斜砂轮磨主轴颈，第一齿轮前封油
21、精磨后油封端面
22、精车皮带轮轴颈和端面
精心整理
23、油孔倒角去毛刺抛光
24、钻前后端面螺纹底孔
25、螺纹倒角攻丝
26、齿轮轴颈上钻铰
27、零件动平衡
28、砂带表面精抛光
29、最终清洗
30、终检
31、防锈包装
加工备注：
1、粗磨第4主轴颈时，用中心孔作为定位。

2
3
5
6
7
8
要求有
9
10
11
12。

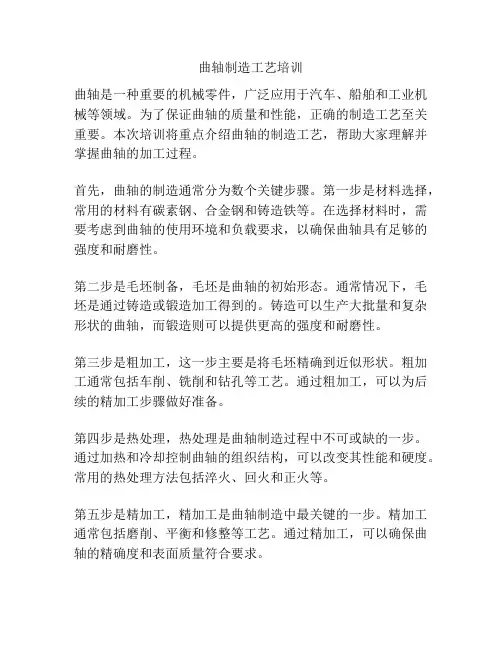

曲轴制造工艺培训曲轴是一种重要的机械零件，广泛应用于汽车、船舶和工业机械等领域。
