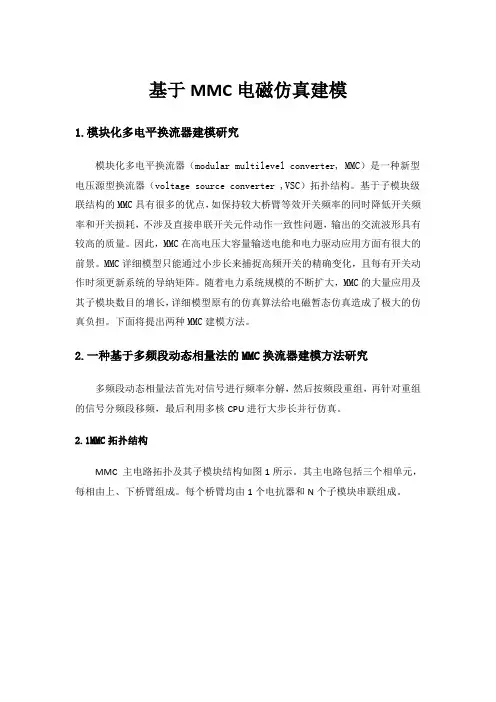

MMC模块化多电平换流器简介

基于MMC电磁仿真建模1.模块化多电平换流器建模研究模块化多电平换流器（modular multilevel converter, MMC）是一种新型电压源型换流器（voltage source converter ,VSC）拓扑结构。

基于子模块级联结构的MMC具有很多的优点，如保持较大桥臂等效开关频率的同时降低开关频率和开关损耗，不涉及直接串联开关元件动作一致性问题，输出的交流波形具有较高的质量。

因此，MMC在高电压大容量输送电能和电力驱动应用方面有很大的前景。

MMC详细模型只能通过小步长来捕捉高频开关的精确变化，且每有开关动作时须更新系统的导纳矩阵。

随着电力系统规模的不断扩大，MMC的大量应用及其子模块数目的增长，详细模型原有的仿真算法给电磁暂态仿真造成了极大的仿真负担。

下面将提出两种MMC建模方法。

2.一种基于多频段动态相量法的MMC换流器建模方法研究多频段动态相量法首先对信号进行频率分解，然后按频段重组，再针对重组的信号分频段移频，最后利用多核CPU进行大步长并行仿真。

2.1MMC拓扑结构MMC 主电路拓扑及其子模块结构如图1所示。

其主电路包括三个相单元，每相由上、下桥臂组成。

每个桥臂均由1个电抗器和N个子模块串联组成。

图1 MMC结构示意图：（a）MMC主电路图，（b）MMC子模块结构图2.2MMC开关模型子模块的开关函数：(1)其中，=1表示第K个子模块耦合到桥臂，参与桥臂运行；=0表示第K个子模块被旁路，不参与桥臂运行。

图2是MMC开关函数模型。

图2 MMC开关函数模型2.3 多频段动态相量耦合模型多频段动态向量模型：（2）2.4多频段动态相量解耦模型为了利用并行技术加快仿真，需对上式做简化处理，处理结果如下：（3）经过近似处理，各频段间解耦，各频段仿真可并行。

3.MMC换流器的戴维南等效模型MMC换流器的戴维南等效模型的目标是从图1所示的MMC出发，建立包含N个子模块的一个MMC桥臂的戴维南等效模型，如下图所示。

MMC技术解读：打造现代化电力系统在过去的几十年里，全球电力系统经历了巨大的变革。

传统的同步发电机逐渐被更加高效、可靠的燃气轮机和风力发电机所取代。

然而，这些新型发电设备的接入给电力系统带来了新的挑战。

同步发电机时代的电力系统依赖于发电机和负载之间的同步运行，而新型发电设备的接入则导致了电力系统的动态变化。

为了解决这一问题，模块化多状态控制器（Modular Multilevel Converter, MMC）技术应运而生。

以我国为例，近年来，我国风力发电和太阳能发电行业取得了显著的发展。

然而，这些新型发电设备的接入给电力系统带来了巨大的挑战。

为了解决这一问题，我国研究人员和工程师积极开展了MMC技术的研究和应用。

以我国国家电网公司为例，其已在全国范围内建设了大量基于MMC技术的直流输电线路，实现了电力资源的跨区域调配，提高了电力系统的运行效率和可靠性。

除了在电力系统中应用外，MMC技术还可广泛应用于其他领域。

以电动汽车充电桩为例，通过采用MMC技术，充电桩能够实现高效、快速的充电，满足电动汽车的需求。

MMC技术还可应用于智能电网、船舶电力系统、可再生能源等领域，为这些领域的发展提供了强大的技术支持。

然而，MMC技术的应用也面临一定的挑战。

MMC设备的成本相对较高，制约了其在电力系统中的应用。

MMC技术的研发和运维需要高素质的专业人才，这对我国电力行业的人才培养提出了更高的要求。

MMC技术在实际应用中还需克服诸多技术难题，如故障处理、散热问题等。

MMC技术作为一种新兴的电力电子技术，具有巨大的潜力和广阔的应用前景。

通过不断研究和创新，我国电力行业有望借助MMC技术，打造现代化、高效、可靠的电力系统，为经济社会发展提供强大的动力。

同时，我们也要认识到，MMC技术的应用仍需克服诸多困难和挑战。

因此，我国政府和相关部门应加大对MMC技术研发和产业化的支持力度，培养高素质的专业人才，推动电力行业的持续发展。

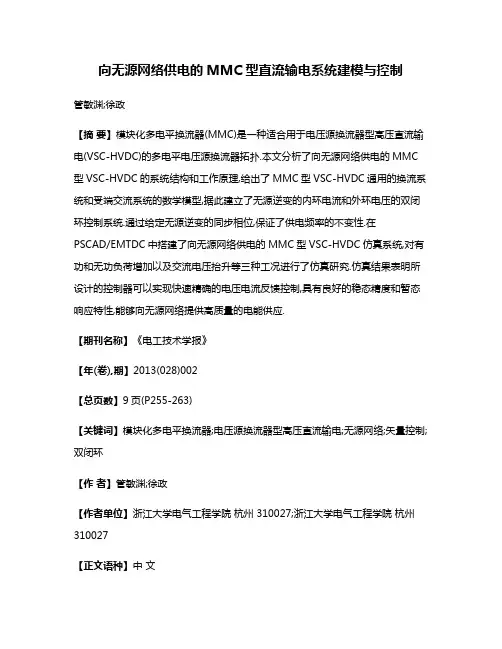

向无源网络供电的MMC型直流输电系统建模与控制管敏渊;徐政【摘要】模块化多电平换流器(MMC)是一种适合用于电压源换流器型高压直流输电(VSC-HVDC)的多电平电压源换流器拓扑.本文分析了向无源网络供电的MMC 型VSC-HVDC的系统结构和工作原理,给出了MMC型VSC-HVDC通用的换流系统和受端交流系统的数学模型,据此建立了无源逆变的内环电流和外环电压的双闭环控制系统.通过给定无源逆变的同步相位,保证了供电频率的不变性.在PSCAD/EMTDC中搭建了向无源网络供电的MMC型VSC-HVDC仿真系统,对有功和无功负荷增加以及交流电压抬升等三种工况进行了仿真研究.仿真结果表明所设计的控制器可以实现快速精确的电压电流反馈控制,具有良好的稳态精度和暂态响应特性,能够向无源网络提供高质量的电能供应.【期刊名称】《电工技术学报》【年(卷),期】2013(028)002【总页数】9页(P255-263)【关键词】模块化多电平换流器;电压源换流器型高压直流输电;无源网络;矢量控制;双闭环【作者】管敏渊;徐政【作者单位】浙江大学电气工程学院杭州 310027;浙江大学电气工程学院杭州310027【正文语种】中文【中图分类】TM7211 引言基于晶闸管的传统直流输电技术需要借助外部电源实现换相，因此无法向无源网络供电[1]。

这是传统直流输电的重要技术缺陷。

电压源换流器型直流输电技术，也称为柔性直流输电技术，是新一代的直流输电技术。

VSC-HVDC采用可关断器件，无须借助外部电源实现换相，可以向无源网络供电，从而拓展了直流输电技术的应用领域[2-5]。

随着国民经济的发展，向城市中心和海上孤岛等无源负荷供电以及间歇型分布式能源系统并网的需求日益增加。

在实际工程方面，ABB公司的 Troll A VSC-HVDC工程已于2005年投运，用于向海上油气平台提供低成本、高可靠性的清洁电能，取得了很好的经济技术效果[6]；另外，该公司的Valhall等多个类似的工程也正在建设当中[7]。

MMC，全称为模块化多电平换流器（modular-multilevel-converter，MMC），是一种新型的电力电子设备。

它具有模块化的结构，可以灵活地扩展以适应不同的电力需求。

以下是MMC的模块类型和控制原理：
1. 模块类型：
MMC的模块类型主要包括以下几种：
* 半桥模块：这是最基本的模块类型，它由两个IGBT和一个二极管组成。

半桥模块可以单独控制，实现电压的快速调节。

* 全桥模块：全桥模块由四个IGBT和两个二极管组成，可以实现更高的电压输出和更快的开关速度。

* 多电平模块：多电平模块由多个半桥或全桥模块串联而成，可以实现多电平输出，从而减小电压输出波形的畸变。

2. 控制原理：
MMC的控制原理主要基于脉冲宽度调制（PWM）技术。

控制系统根据所需的输出电压和电流来生成相应的PWM波形，然后通过控制每个模块的开关状态来调节输出电压和电流。

MMC的主要控制方式包括：
* 直接电流控制：通过控制每个模块的电流来实现对输出电流的控制。

这种方式具有快速的动态响应和较高的精度。

* 间接电压控制：通过调节MMC的输入电压来间接控制输出电压。

这种方式适用于对电压控制精度要求较高的场合。

* 混合控制：将直接电流控制和间接电压控制相结合，以实现更好
的控制效果。

这种方式可以根据实际需求进行灵活配置。

在实际应用中，MMC可以通过增加或减少模块的数量来实现输出电压的调节。

由于MMC具有模块化的结构，因此其扩展和维护都相对较为方便。

此外，MMC还具有较低的开关损耗和较高的效率，因此在风电、光伏等新能源领域得到了广泛的应用。

模块化多电平换流器电磁暂态高效建模方法研究一、本文概述随着可再生能源的大规模接入和电网结构的日益复杂，模块化多电平换流器（Modular Multilevel Converter, MMC）作为一种先进的电力电子装置，在高压直流输电（High-Voltage Direct Current, HVDC）、灵活交流输电系统（Flexible AC Transmission Systems, FACTS）等领域得到了广泛应用。

MMC的电磁暂态特性对于电力系统的稳定运行和故障分析至关重要。

开展模块化多电平换流器电磁暂态高效建模方法的研究，对于提高电力系统的安全性和经济性具有重要意义。

本文旨在探讨模块化多电平换流器电磁暂态高效建模方法，通过对MMC的基本结构和工作原理进行分析，结合现有建模方法的优缺点，提出一种更为高效、准确的建模策略。

本文首先介绍MMC的基本结构和工作原理，然后分析现有建模方法的主要问题和局限性，接着详细阐述本文提出的高效建模方法，并通过仿真实验验证该方法的准确性和有效性。

本文还将对高效建模方法在实际工程中的应用前景进行讨论和展望。

通过本文的研究，希望能够为模块化多电平换流器的电磁暂态建模提供一种新的高效方法，为电力系统的稳定运行和故障分析提供有力支持，同时也为相关领域的研究提供参考和借鉴。

二、模块化多电平换流器基本理论模块化多电平换流器（Modular Multilevel Converter, MMC）是一种先进的电力电子变换器拓扑，特别适用于高压大功率的电力系统应用，如高压直流输电（HVDC）和柔性交流输电系统（FACTS）。

MMC的基本结构由多个级联的子模块（Submodule, SM）和一个公共的直流侧电容组成，每个子模块都可以独立控制其投入或切除，从而实现对输出电压的精细调节。

MMC的核心思想是通过增加子模块的级数来实现电压等级的提升，同时保持每个子模块相对较低的电压应力。

子模块通常采用半桥（Half-Bridge, HB）或全桥（Full-Bridge, FB）结构，其中HB结构包含两个开关管和一个电容器，而FB结构则包含四个开关管和一个电容器。

•分布式电源及并网技术！电器与能效管理技术(2017%). 8)模块化多电平换流器（MMC )调制方法综述王蕊1，王斌2，万杰星1(!东南大学电气工程学院，江苏南京210096;2.中航宝胜海洋工程电缆有限公司，江苏南京225100)摘要：介绍了模块化多电平换流器（MMC )的拓扑和工作原理，分类别详叙了各种调制方法。

总结了不同调制技术的优缺点和应用场合，为MMC 的工程应用提供了借鉴意义。

提出了 MMC 调制技术的改进方向，对进一步的研究探索有积极意义。

关键词：模块化多电平换流器；调制技术；载波移相调制法；载波层叠调制；最近电平逼近调制；多电平SVPWM ;特定次谐波消除脉宽调制中图分类号：TM 46文献标志码# A文章编号# 2095-8188(2017)08-0043-05DOI : 10.16628/j . cnki . 2095-8188. 2017. 08. 011王 蕊（1993—），女，硕士研究生，研 究方向为电力电子 技术在电力系统中 的应用。

Review on Modulation Metliods for Modular Multi-level ConvertersWANG Rui 1， WANG Bin 2， WAN Jiexing 1(1. School of Electrical Engineering ，Southeast University ，Nanjing 210096，China ;2. China Ocean Engineering Baoshen Cable Co .，Ltd .，Nanjing 225100，China )Abstract ： The topology and working principle ofmodular multi-level converter ( MMC ) were introduced andthe different modulation methods were introduced in detail . Next，it summarized the advantages and disadvantages of different modulation techniques and applications，providing a reference for the MMC ) s engineering application .At last ， this paper put forward the improvement direction of MMC modulation technology ，significance for the further research and exploration .Key words ： modular multi-level converter ( MMC ); modulation technique ; carrier phase shifted SPWM ( CPS -SPWM ); phase disposition PWM (PDPWM ); nearest level modulation (NLM ); multi-level space vector PWM ( SVPWM ); selective harmonic elimination PWM ( SHEPWM )步的研究成果，展现出良好的应用前景[1]。

基于新型模块化多电平变换器的五电平PWM整流器一、本文概述随着电力电子技术的不断发展，多电平变换器已成为现代电力系统中重要的研究方向之一。

模块化多电平变换器（Modular Multilevel Converter, MMC）因其高电压、大容量的特性，在高压直流输电（HVDC）、风力发电和电机驱动等领域具有广泛的应用前景。

本文旨在研究一种基于新型模块化多电平变换器的五电平PWM（脉冲宽度调制）整流器，通过对其拓扑结构、工作原理和控制策略的分析，为现代电力电子系统的优化设计与稳定运行提供理论支持和技术指导。

本文首先介绍了模块化多电平变换器的基本原理和五电平PWM整流器的拓扑结构，阐述了其在现代电力电子系统中的重要性和优势。

接着，详细分析了五电平PWM整流器的工作原理，包括其调制策略、开关状态切换以及功率因数校正等方面。

在此基础上，本文提出了一种适用于五电平PWM整流器的控制策略，旨在实现高效、稳定的能量转换和电网接入。

本文还对五电平PWM整流器的性能进行了仿真和实验研究，验证了其在实际应用中的可行性和有效性。

通过对比传统整流器与五电平PWM整流器的性能，本文进一步证明了新型模块化多电平变换器在提升电力电子系统性能、降低谐波污染和提高能源利用效率等方面的优势。

本文的研究对于推动模块化多电平变换器和五电平PWM整流器在现代电力电子系统中的应用具有重要意义。

通过对其拓扑结构、工作原理和控制策略的研究，有望为电力电子技术的发展提供新的思路和方向，为现代电力系统的智能化、绿色化和高效化提供有力支持。

二、模块化多电平变换器原理及特性分析随着电力电子技术的不断发展，模块化多电平变换器（Modular Multilevel Converter, MMC）已成为高压大功率应用中的关键设备。

MMC以其独特的结构设计和灵活的扩展性，在电力系统中得到了广泛应用。

本文所研究的五电平PWM整流器，正是基于MMC的一种实现方式。

mmc模块化多电平换流器波形
MMC（Modular Multilevel Converter）模块化多电平换流器是
一种高压直流断路器，主要用于高压直流输电系统中将交流电转换为直流电或者将直流电转换为交流电。

它的主要优点是可以实现较高的电压调节范围、较低的谐波含量以及较好的容错能力。

MMC的波形主要取决于其控制策略和所采用的调制技术。

一
般来说，MMC的输出电压波形是多电平波形，在正常运行状
态下，其形状近似于一个正弦波，但是波形的幅值可以在几个不同的电平之间进行调节，以实现对输电系统的电压控制。

具体来说，MMC的波形通常采用PWM（Pulse Width Modulation）调制技术产生。

PWM调制技术通过调节开关器
件的开关周期和占空比，来控制输出电压的波形。

在MMC中，每个模块都有自己的PWM控制器，通过协调各个模块的开通
和关断动作，可以实现多电平的输出波形。

对于MMC来说，常见的多电平输出波形有三电平和五电平波形。

三电平波形通过控制开关器件的开通和关断，使得输出电压可以在三个电平（正、零、负）之间进行切换。

五电平波形则通过增加两个电平（正中、负中）来进一步提高输出电压的精度。

这些多电平波形可以有效地降低谐波含量，提高功率转换效率。

总之，MMC模块化多电平换流器的波形是通过PWM调制技
术产生的多电平波形，可以根据需要进行电压调节，以满足不同的输电系统要求。

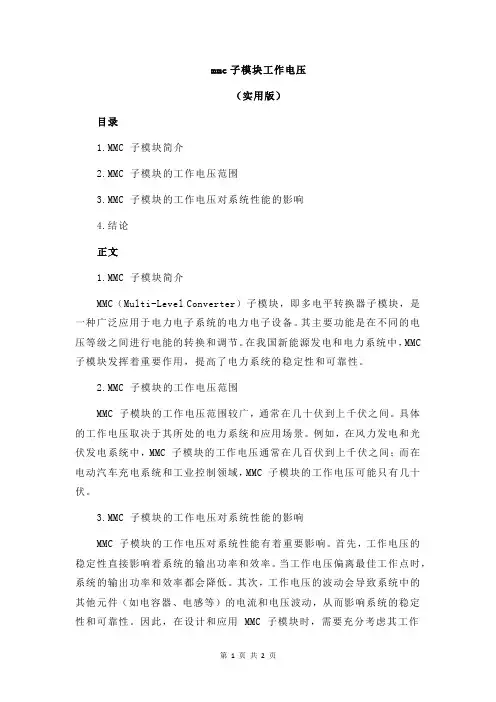

mmc子模块工作电压
