第十章通风设备的选型计算第一节选型设计的任务和原始资料第二节轴流式通风机的选型设计第三节离心式通风机选型设计本章小结第一节选型设计的任务和原始资料一、选型设计的任务和要求(一)选型设计的任务1.选择通风机；2.通风机初、末期运行工况确定与验算；3.确定通风机性能调节方法；4.选择通风机的拖动电动机；5.进行通风设备运行经济性核算；6.设计方案的技术经济性论证；7.选择通风机的电气控制设备；8.通风机附属设备的设计(1)反风装置(2)消音器(3)扩散器(5)防爆门(6)控制风门及其启、闭绞车9.确定设备组合方案；10.通风机房机电设备布置要求及简图。

(二)选型设计的要求(1)主要通风系统必须装置两套同等能力的通风机(包括电动机)，其中一套工作，一套备用。

备用通风机必须能在lOmin内开动。

(2)在一个井筒中应尽量采用单一通风机工作制。

如因规格限制，设备供应困难，或在所需风量较大，网路阻力较小的矿井，可考虑两台同等能力的通风机(包括电动机)并联运转，另备用一台相同规格的通风机，但必须校验通风机工作的稳定性,并作出并联运转的特性曲线。

(3)所选通风机应满足第一水平各个时期的负压变化，并适当照顾下一水平的通风要求。

当负压变化较大时，可考虑分期选择电动机，但初装电动机的使用年限不宜少于10年。

(二)选型设计的要求(4)所选用的通风机在整个服务年限内，不但能供给矿井所需风量，还应使其在较高效率下经济运转，并有一定的余量。

轴流式通风机在最大设计负压和风量时，叶片安装角一般至少比允许范围小；离心式通风机的设计转速一般应小于允许最大转速的90%。

05(5)通风设备(包括风道、风门)的漏风损失，当风井不作提升用途时，按需风量的10%～15%计算；以箕斗井回风时，按15%～20%计算；以罐笼井回风时，按25%～30%计算。

通风设备各部阻力之和一般取100～200Pa 。

采用无风机式空气加热装置时，应计入该装置的负压损失。

第三节
离心式通风机的选择
一、离心式通风机型号的编制方法
排尘（或C）离心式通风机 4——73-1 1 No6 C 右 90° 用途 名称 全压系数 比转数 进口型 设计序号 机号 传动方式 旋转方向 出口位置
第三节
离心式通风机的选择
一、离心式通风机型号的编制方法
名称： 按其作用原理称为离心式通风机。在名称之前冠以用途字样，一般也可 一、离心式通风机型号的编制 以省略不写。当在名称前必须冠以用途字样时，要按表中规定采用汉字，或 方法 用汉语拼音字首的简写。 型号： 由基本型号的变形型号组成，共分三组，每组用阿拉伯数字表示，中 间用横线隔开，表示内容如下： 第一组、第二组、第三组： 第一组 表示通风机的压力系数乘10后化整数。 第二组 表示通风机的比转数。 第三组 表示通风机进风型式（见表）和设计顺序号。
Q 2 = Q1 → H 2 = H 1
γ2 γ γ γ = H 1 2 → N 2 = N1 2 = N1 2 γ1 1 .2 γ1 1 .2
第三节
离心式通风机的选择
二、离心式通风机的选择步骤和注意事项 式中： Q1、H1、N1、Υ1——标准状态下风机的风量、风压、功率、空气容重即 产品样本上所列的数据。 Q2、H2、N2、Υ2——使用工况下的风机风量、风压4 ( 273
+ t )
Pa——大气压力，毫米水柱， t——空气温度，℃ 在满足所需风量，风压的前提下，应尽量采用效率高，价廉的风机。 如对噪音有一定要求，则在选择时也应加以注意。
第三节
离心式通风机的选择
二、离心式通风机的选择步骤和注意事项 带动通风机的电动机额定功率按下式计算：
第三节
离心式通风机的选择
一、离心式通风机型号的编制方法

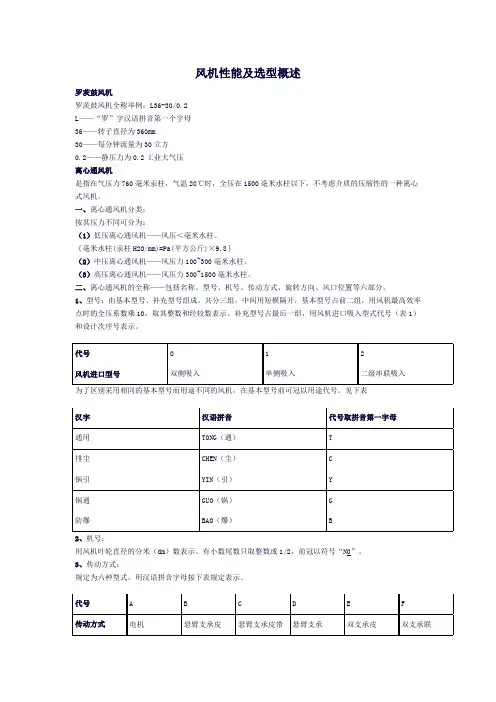

风机性能及选型概述罗茨鼓风机罗茨鼓风机全称举例：L36-30/0.2L——“罗”字汉语拼音第一个字母36——转子直径为360mm30——每分钟流量为30立方0.2——静压力为0.2工业大气压离心通风机是指在气压力760毫米汞柱，气温20℃时，全压在1500毫米水柱以下，不考虑介质的压缩性的一种离心式风机。

一、离心通风机分类：按其压力不同可分为：（1）低压离心通风机——风压＜毫米水柱。

｛毫米水柱(汞柱H2O/mm)=Pa(平方公斤)×9.8｝（2）中压离心通风机——风压力100~300毫米水柱。

（3）高压离心通风机——风压力300~1500毫米水柱。

二、离心通风机的全称——包括名称、型号、机号、传动方式、旋转方向、风口位置等六部分。

1、型号：由基本型号、补充型号组成。

共分三组，中间用短横隔开，基本型号占前二组，用风机最高效率点时的全压系数乘10，取其整数和经较数表示。

补充型号占最后一组，用风机进口吸入型式代号（表1）和设计次序号表示。

代号0 1 2风机进口型号双侧吸入单侧吸入二级串联吸入为了区别采用相同的基本型号而用途不同的风机，在基本型号前可冠以用途代号。

见下表汉字汉语拼音代号取拼音第一字母通用TONG（通）T排尘CHEN（尘） C锅引YIN（引）Y锅通GUO（锅）G防爆BAO（爆） B2、机号：用风机叶轮直径的分米（dm）数表示、有小数尾数只取整数或1/2，前冠以符号“N0”。

3、传动方式：规定为六种型式，用汉语拼音字母按下表规定表示。

代号 A B C D E F传动方式电机悬臂支承皮悬臂支承皮带悬臂支承双支承皮双支承联4、旋转方向指叶传输线旋转的方向，按下规定，用代号写在传动方式后。

代号代表意义左从原动机一端正视叶轮为顺时针旋转右从原动机一端正视叶轮为逆时针旋转5、风口位置：可按选邓表中的“风口方向”所规定的角度而定三、锅炉离心通风机全称举例：G4-73-11N010D右90°G——风机的用途代号4——风机的压力系数0.4乘10等于473——风机的比转数1——单吸入进风1——该风机设计顺序为第1次N010——风机机号、而叶轮直轻为1000毫米D——传动方式为联轴器与电机联接右——叶轮旋转方向90°——风机出风口位置轴流通风机轴流通风机举例：70B2-11N08D70——表示该型风机的比（0.70）米100后的整数B——表示该型风机的叶轮为机翼型不扭曲2——表示该型风机第2次设计1——风机叶轮为1级1——表示该风机第一次设计结构N08——表示风机机号、即叶轮直径为1，800毫米D——表示风机传动方式为D式机翼型代号A 机翼型扭曲叶片B 机翼型非扭叶片C 对称机翼型扭曲叶片D 对称机翼型非扭叶片E 半机翼机扭曲叶片F 半机翼机非扭叶片G 对称半机翼型扭曲叶片H 对称半机翼型非扭叶片K 等厚板型扭曲叶片L 等厚板型非扭叶片M 对称等厚板型扭曲叶片N 对称等厚板型非扭叶片代号传动方式A 无轴承,电机直联传动B 悬臂支承,皮带轮在皮承中间C 悬臂支承,皮带轮在轴承外侧D 悬臂支承,联轴器传动(有风筒)E 悬臂支承,联轴器传动(无风筒)F 齿轮和直联传动代号代表意义入正对风口气流顺面方向流入出正对风口气流迎面方向流出基本0°90°189°270°补充45°135°315°315°离心通风机9-199-26风机的用途9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自然、不含粘性物质之气体。
