磁力搅拌器技术参数

磁力搅拌器技术参数该仪器可以用于纳米材料的搅拌和化学透析及实验室基本实验用品的配置溶解等等。

相关技术参数如下：一、基础型磁力搅拌器参数：1.搅拌点位数目 12.最大搅拌量(H2O) 20 L3.电机输出功率9 W4.转速控制Turning knob5.速度范围50 - 1500 rpm6.转速设置精度 1 rpm7.最小搅拌子长度 20 mm8.搅拌子最大长度 80 mm9.加热盘自热（室温:22°C/保持:1小时）28 +K10.加热输出功率600 W11.加热温度范围Room temp. + device self heating - 310 °C12.Temperature setting range min. 0°C13.Temperature setting range max. 310 °C14.加热速度 6.5 K/min15.Temperature setting resolution of heating plate 1 K16.外接温度传感器接口PT100017.Temperature setting resolution of medium 1 K18.可调安全温度回路最小值50 °C19.可调安全温度回路最大值360 °C20.工作盘材质铝合金21.工作盘外形尺寸Ø 135 mm22.Sensor in medium detection (Error 5) 是23.称重功能不24.外形尺寸160 x 85 x 270 mm25.重量 2.5 kg26.允许环境温度 5 - 40 °C27.允许相对湿度80 %28.DIN EN 60529 保护方式 IP 4229.电压220 - 230 / 115 / 100 V30.频率50/60 Hz31.仪器输入功率650 W二、R H digital型磁力搅拌器参数：1.搅拌点位数目 12.最大搅拌量(H2O) 15 l3.电机输出功率 2 W4.转速控制Button5.速度范围100 - 2000 rpm6.最小搅拌子长度 20 mm7.搅拌子最大长度 80 mm8.加热盘自热（室温:22°C/保持:1小时）28 +K9.加热输出功率600 W10.温度单位°C11.加热温度范围50 - 320 °C12.加热温度控制Button13.Temperature setting range min. 50 °C14.Temperature setting range max. 320 °C15.加热速度 6 K/min16.外接温度传感器接口ETS-D517.可调安全温度回路最小值100 °C18.可调安全温度回路最大值360 °C19.工作盘材质不锈钢1.430120.工作盘外形尺寸Ø 135 mm21.外形尺寸160 x 100 x 250 mm22.重量 2.8 kg23.允许环境温度 5 - 40 °C24.允许相对湿度80 %25.DIN EN 60529 保护方式 IP 2126.电压230 / 115 / 100 V27.频率50/60 Hz28.仪器输入功率620 W。

生产混凝土搅拌器规格型号

生产混凝土搅拌器规格型号一、概述混凝土搅拌器是一种用于混合水泥、骨料、沙子和水的设备，广泛应用于建筑、道路、桥梁等领域。

本规格书旨在详细介绍生产混凝土搅拌器的规格型号。

二、设计要求1. 配置合适的搅拌机，确保搅拌均匀，提高生产效率。

2. 采用高品质的钢材和焊接工艺，确保设备的强度和耐用性。

3. 设计合理的传动系统，确保设备运转的平稳和可靠性。

4. 设计方便维护的结构，便于设备的保养和维修。

三、技术参数1. 搅拌桶容积：1.5立方米、2立方米、3立方米、4立方米、5立方米、6立方米、8立方米、10立方米、12立方米等。

2. 搅拌机型号：JZC350、JZC500、JS500、JS750、JS1000、JS1500、JS2000等。

3. 排放标准：符合国家环保要求。

4. 驱动方式：电动或柴油。

四、结构和工作原理1. 结构：由底座、搅拌桶、搅拌机、传动系统、卸料机构、液压系统、电气系统等组成。

2. 工作原理：通过电动机或柴油机驱动搅拌机旋转，使混凝土均匀地混合。

搅拌完成后，通过卸料机构将混凝土卸出。

五、安全保障1. 设备应符合国家标准和行业标准，确保设备的安全性。

2. 设备应设有安全保护装置，如限位开关、过载保护、紧急停机等。

3. 设备应定期检查和维护，确保设备的正常运行和安全性。

六、维护保养1. 定期检查设备的传动系统、润滑系统、电气系统等部分，确保设备的正常运行。

2. 定期更换设备的易损件，如轮胎、轮辋、刹车皮等。

3. 定期清洗设备的搅拌桶、搅拌机等部分，确保设备的卫生和使用寿命。

七、使用范围生产混凝土搅拌器广泛应用于建筑、道路、桥梁等领域，适用于建筑工地、水泥制品厂、混凝土制品厂等场所。

八、包装和运输1. 包装：设备应采用木箱或钢架包装，确保设备在运输过程中不受损坏。

2. 运输：设备应按照国家和地方的规定进行运输，确保设备的安全和顺利运输。

九、附录1. 生产混凝土搅拌器的厂家应具有相关的资质和技术实力。

HZN45移动式搅拌站配置表

5）买受方需自备合适的避雷系统和接地。
6）买受方需自备到搅拌站（楼）配电柜的工作电源。 7）买受方需负责校秤所需砝码及权威机构进行的重量校准和认证等相关费用。
共2页
第2页
手动蝶阀
50T(水泥)
3
粉料筒仓
50T(粉煤灰)
拆装式
套
1
密度按1.35计算
拆装式
套
1
说明：1）以上价格为出厂价格，不包括运费和出厂后的吊、安装费，不包括混凝土基础及预埋件等其它相关费用。
2）我公司免费负责指导安装、调试及人员技术培训。
3）买受方若自制水泥筒仓，需购附件。
4）买受方需提供吊车及相关辅助设备（氧焊、电焊机辅料）。

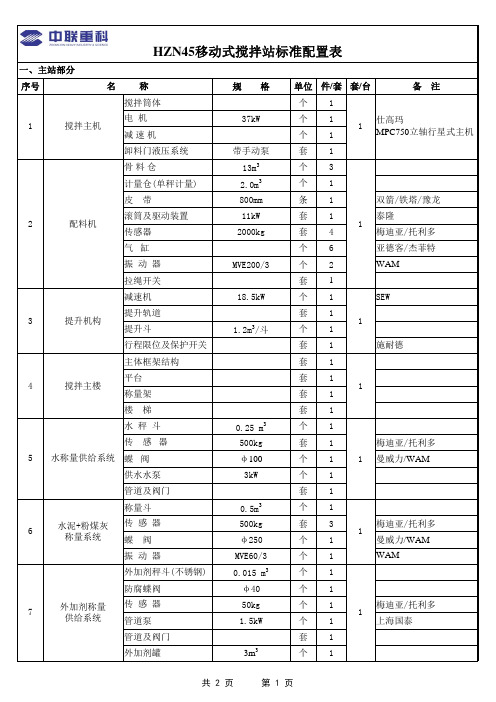

HZN45移动式搅拌站标准配置表
一、主站部分
序号
名
称
规格
单位件/套套/台
备注
搅拌筒体
个1
电机
1
搅拌主机
减速机
37kW
个1 个1
1
仕高玛 MPC750立轴行星式主机
卸料门液压系统
带手动泵
套1
骨料仓
13m3
个3
计量仓(单秤计量)
2.0m3
个1
皮带
800mm
条1
双箭/铁塔/豫龙
滚筒及驱动装置
2
配料机
传感器
10
气动系统储气罐
0.53m3/min 0.1m3
个1 个1
上海复盛 1
电磁阀及管路
套1
亚德客/杰菲特
主楼基础支架
套1
11
基础支架配料机基础支架
套1
1
粉罐基础支架
套1
电控柜、电控台

锚式搅拌器涡轮式搅拌器常用参数

1 耐磨性和导热性—动环和静环做相对摩擦滑动, 会产生发热和磨损现象, 要求动环和静环的耐磨性好, 并且能将摩擦产生的热量及时传导出去。 2 硬度—由于动环形状复杂, 容易变形, 所以要求动环的硬度比静环大。（表8-15） 3 耐腐蚀性
全封闭密封
介质易燃、易爆剧毒物料贵重物料
高纯度物料高真空操作
谢谢
P=f（n，d，ρ，μ，g ）=K na db ρc μe gf K---系统几何构形的总形状系数功率关联式:
搅拌轴设计
搅拌轴的结构设计计算搅拌轴的直径
搅拌轴材料选择
足够的强度、刚度和韧性
优良的切削加工性能
加工直线度的要求
耐腐蚀要求
搅拌轴的结构设计
轴颈设计轴身设计
轴头设计
搅拌轴直径计算
要求
n≤ 0.7 nc（刚性轴） 1.3 nc （柔性轴）
按强度计算搅拌轴的直径强度条件
轴径
按轴封处允许径向位移验算轴径限制条件
搅拌轴直径的确定
1 轴径应同时满足强度、刚度、临界转速等条件。 2 在确定轴的结构尺寸时，还应考虑轴上键槽及开孔
所引起的局部削弱，轴径应适当增大。 3 轴径应圆整到标准公称轴径系列，如φ30、φ40、
φ 50、φ65.φ80、φ95.φ110等。
减小轴端挠度、提高搅拌轴临界转速的措施
缩短悬臂段的长度增大轴径
设置底轴承或中间轴承设置稳定器
密封装置（轴封装置）
作用维持设备内的压力, 防止介质泄漏。
基本要求
密封可靠, 使用寿命长。结构简单, 装拆方便。
类型
填料密封机械密封
填料密封
影响搅拌轴直径的四个因素
1、扭转变形 2、临界转速 3、扭转和弯矩联合作用下的强度 4.轴封处允许的径向位移

磁力搅拌器和选配件的参数说明

加热温度控制 LED 无级加热温度控制精确度 1 ±K 0.5 ±K 转速控制无级无级可调安全温度回路最小值 50 °C 50 °C 可调安全温度回路最大值 360 °C 350 °C 外接温度传感器接口 PT1000 PT 100 带传感器控温精确度 1 ±K 0.2 ±K 工作盘材质不锈钢 1.4301 不锈钢 1.4301 工作盘外形尺寸 Ø 135 mm Ø 135 mm 外形尺寸 160 x 95 x 270 mm 160 x 97 x 280 mm 重量 2.5 kg 2.8 kg 允许环境温度 5 - 40 °C 5 - 40 °C 允许相对湿度 80% 80% DIN EN 60529 保护方式 IP 42 IP 42 RS 232接口不是模拟输出不是电压 220 - 230 / 115 / 100 V 220 - 230 / 115 / 100 V 频率仪器输入功率 50/60 Hz 630 W 50/60 Hz 630 W
MS 系列磁力搅拌器
MS 4 型磁力搅拌器
MS 7/MS 10 型磁力搅拌器
技术参数：
型号搅拌点位数目 MS-4 磁力搅拌器 1 MS-7 磁力搅拌器 1 MS-10 磁力搅拌器 1
每个搅拌点位最大搅拌量 (H2O) 最大搅拌量 (H2O) 电机输入功率电机输出功率转速显示速度范围转速控制工作盘材质工作盘外形尺寸外形尺寸重量允许环境温度允许相对湿度 DIN EN 60529 保护方式电压频率仪器输入功率
加热块
技术参数：
加热块（20ml） H135.310 4×20ml 24mm 28×60mm 黑色铝合金加热块（30ml） H135.311 4×30ml 30mm 28×73mm 绿色铝合金加热块（40ml） H135.312 4×40ml 43mm 28×98mm 橙色铝合金加热块（4ml） H135.313 9×4ml 19mm 15×45mm 金色铝合金加热块（8ml） H135.314 8×8ml 25mm 17×60mm 蓝色铝合金加热块（16ml） H135.315 4×16ml 32mm 21×70mm 红色铝合金

搅拌器参数选型表

防污染要求：
Antipollution
衬环氧树脂
Lined Epoxy resin
外壳形式：
Enclosure
普通型
General
液封
Liquid seal
卫生级
Sanitarygrade
衬四氟乙稀
Lined PTFE
增安型
Increased-safety
防爆型
EX. proof
无密封
No seal
搅拌器提资表
表格：QL308
客户名称（业主）：
Client/Owner:
联系人：
Contactor:
地址：
Contact address:
电话：
Telephone:
项目名称：
Project Description:
传真：
Facsimile:
设备名称：
Equipment Name:
位号：
ItemNo.:
顺时针方向
Clockwise
逆时针方向
Counter-clockwise
搅拌器位置
AgitatorPosition
叶轮型式
Type of Impeller
直径
Diameter(mm)
离槽底距离
Off-bottom clearance (mm)
第一层
The first layer
第二层
The second layer
是(Yes)
否(No)
中间
Middle
无No
其它说明：
Otherrequirement
复选框选中方法：双击方框，点击“选中”选项，单击确定完成。如需解除选中，请点击“未选中”并确定。

搅拌器数据表

搅拌器数据表项目号文件号13装置名称安装位置室内室外顶部侧部设备名称中和罐搅拌器设备型号设备位号a201设备数量操作工况项目及说明单位液体液体混合物介质名称废水少量硝基苯naoh硫酸流量30956x103腐蚀磨蚀浓度wt86密度kgm10001787粘度cp119252温度80压力kpaamm最低4000正常4100最高固体物粒径分布mm混合过程连续连续间断容积正常搅拌目的混合反应溶解悬浮热传递吸收分散解吸机械数据搅拌器型式透平浆pbt可调变截面推进式转向顺时针逆时针搅拌转速rpm轴功率kw搅拌轴重量kg临界转速rpm循环量搅拌器重量kg搅拌桨参数单位型式方向桨叶数量桨及附件重量kg桨叶末梢速度搅拌桨规格直径mm950宽度mm长度mm搅拌轴规格型式实心空心实心空心外径mm85内径mm长度mm33002011315发布用于施工2010112发布用于采购版次发布日期搅拌器数据表项目号文件号工艺页号23装置名称设备名称中和罐搅拌器设备位号a201驱动装置电动机型号制造厂额定功率4kw电源380v启动电流转速rpm效率功率因数伺服系数绝缘等级密闭等级防腐等级f1f2wf1wf2防爆等级eexdeexe电机重量冷却方式噪声转动方向顺时针逆时针面向输出轴减速器型号制造厂减速比轴排列垂直平行安装方式卧式立式齿轮级数服务系数运转时间24hrd传动方式与电机连接直连刚性连接弹性连接液力偶合与搅拌器连接刚性连接弹性连接额定功率kw冲击载荷条件一般中等强烈输出轴弯矩knm输出轴径mm轴承生产商输出轴扭矩knm输入轴径mm轴承额定寿命轴向载荷kn支撑间距润滑方式强制减速器重量kg偶合器型号偶合器制造商型式限矩调速与减速机连接直连传递功率kw过载系数转差率输入转速充油量偶合器重量kg皮带型号皮带数量皮带传动比主要元件材料搅拌器桨叶0cr18ni9壳体法兰连轴节搅拌轴0cr18ni9低速轴齿轮刚性连轴节轮毂输入轴输出轴螺栓螺母连接件设备数据名称中和罐v201尺寸2500高度4200直段顶部形式敞口拱顶平顶底部形式平底挡板规格mm形式数量1

混凝土搅拌机型号及主要技术参数

混凝土搅拌机型号及主要技术参数JS是指：双卧轴强制式搅拌机500是指：出料容量该系列设备具备了可以单机独立作业和与PLD系列配料机组成简易式混凝土搅拌站的双重优越性，还可为搅拌站提供配套主机，适用于各类大、中、小预制构件厂及公路、桥梁、水利、码头等工业及民用建筑工程，可搅拌干硬性混凝土、塑性混凝土、流动性混凝土、轻骨料混凝土及各种砂浆，是一种高效率机型，应用非常广泛。

该系列产品设计结构合理，布局新颖，使用维修方便。

支腿部分高度设计为：JS500为1500mm,JS750为1600mm,JS1000为3500mm和4000mm,JS1500和JS2000为4500mm。

用户可自配翻斗车、自卸车、搅拌车使用，同时还可根据用户特殊要求进行改制，以满足用户需要。

主要技术参数项目参数型号JS500出料容量500L进料容量800L生产率25m3/h骨料最大料径（卵石/碎石）mm 80/60搅拌叶片转速35r/min 数量2×7搅拌电机型号Y180M-4 功率18.5kw卷扬电机型号YEZ132S-4-BS 功率 5.5kw水泵电机型号50DWB20-8A 功率750W料斗提升速度18m/min外形尺寸（长×宽×高）运输状态3050×2300×2680mm工作状态4461×3050×5225mm整机重量4000kg卸料高度1500mmJDY500D 是指：单卧轴强制式搅拌机单卧轴强制式搅拌机是一种新型多功能砼搅拌机械，该机使用范围广，可适用于豢塑性、干硬性、软骨料混凝土及各种灰浆、砂石的搅拌。

该机具有结构简单、搅拌质量好、生产效率高、能耗低、噪声小、寿命长、维修保养方便等优点。

适用于预制厂、公路、桥梁、码头等建筑工地。

本机除作单机使用外，还可与配料机组合成简易式搅拌站。

是您创优质工程的保证。

JDK500D主要技术参数：出料容量：500升，进料容量：800升，生产能力：25－30立方米/小时，整机质量：4500千克，整机功率：15.55KW，料斗提升速度：20米/分,搅拌轴转速：25转/分,搅拌时间：25－30秒，骨料粒径：60/80MM.外型尺寸：3300*2150*1870MM＊JDY混凝土搅拌机有JDY350型，JDY350C型，JDY500型，JDY500D型。

混凝土搅拌机型号及技术参数

3800mm
3800mm
三级配料型号及技术参数
参数
型号
项目
PLD800
PLD1200
PLD1600
PLD2400
PLD3200
称料斗容量
800L
1200L
1600L
2400L
储料斗容量
1500LX 2
2500LX 3
3000LX 3
12000LX 3
3X 20
生产率
48m3／h干料
56m3／h干料
75m3／h干料
1
摄像机配套电源
2
彩色工业监视器14″
1
双层铝合金护罩
1
摄像机支架
视频线
1套
电源线
1套
13
外装修
1
75彩板
1套
<, /P>
门、窗
1套
14
控制室
7方
1
控制室机架
1
保温板
1
转椅
1
支架
1
空调1匹
1
15
螺旋输送机
Φ273×9m
2
Φ219×9m
1
HZS120混凝土搅拌站主要配置清单
序号
部件名称
构成项目
数量
备注
1
传感器500kg
3
卸料蝶阀含气缸
1
振动器MVE60/3
1
粉煤灰计量称
1
粉煤灰计量斗
1
传感器500kb
3
卸料蝶阀含气缸
1
振动器MVE60/3
1
水计量称
1
水计量斗
1
传感器500kg
3
气动衬胶蝶阀Dg100

JS1500混凝土搅拌机配置表

JS1500 混凝土搅拌机
配置表
济南新创工程机械有限公司
新创机械建设世界
济南新创工程机械有限公司
简易 JS1500 混凝土搅拌机产品构成明细表
序部件号名称
构成项目
接长轨道
上料架
1
提升机构
料斗压绳器
减速机
Байду номын сангаас
锥形制动电机
限位开关
主机底盘
支腿、斜撑
2 主机架走台
上下扶梯
混凝土卸料斗
JS1500 主机
1 1
济南新创工程机械有限公司地址：济南市天桥区无影山中路
Jinan Xinchuang Engineering Machinery Co.,Ltd
Address: Wuyingshan Hill Road Tianqiao District
共1 页
第 1页
摆线减速机
搅拌装置
传动装置
JS1500 卸料机构主机系气缸 3 统（卸料供油系统高度 3.8 电动浓油泵米）搅拌罐
搅拌叶片
搅拌臂
电磁换向阀
主机盖
4
供水系统
供水水泵供水管路清洗装置
电气元件
5
电气控制系统
电器箱电线、电缆
构成项目规格
BWY45-29-22 (22kW)
BWY45-17-30 双气缸卸料 QGB100×200-S WRB5-4-3L-25W 中锰 4V310 QY40-16-3
构成项目产地
济南新创
济南新创济南新创济南新创江苏江苏正泰济南新创济南新创济南新创济南新创济南新创济南新创江苏济南新创济南新创济南新创济南济南新创山东济南新创山东山东上海济南新创济南新创济南新创济南新创正泰济南新创济南新创

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

HS系列磁力搅拌器
HS-4磁力搅拌器HS-7/HS-10磁力搅拌器
技术参数：
型号HS-4磁力搅拌器HS-7磁力搅拌器HS-10磁力搅拌器搅拌点位数目 1 1 1
每个搅拌点位最大
5 l 10 l 15 l
搅拌量(H2O)
最大搅拌量
5 l 10 l 15 l
(H2O)
电机输入功率15 W 15 W 15 W
电机输出功率 1.5 W 1.5 W 1.5 W 转速显示刻度刻度刻度
速度范围100 - 1500 rpm 100 - 1500 rpm 100 - 1500 rpm 搅拌子最大长度30 mm 80 mm 80 mm 加热输出功率250 W 1000 W 1500 W 加热速度 2.5 K/min 5 K/min 5 K/min 加热温度范围50 - 500 °C 50 - 500 °C 50 - 500 °C 加热温度控制无级LED LED
加热温度控制精确
1 ±K 10 ±K 10 ±K
度
转速控制刻度0 - 6 刻度0 - 6 刻度0 - 6
固定安全温度回路550 °C 550 °C 550 °C
外接温度传感器接
PT1000 ETS-D5 ETS-D5 口
带传感器控温精确
0.5 ±K 3 ±K 3 ±K
度
介质温度稳定性0.5 ±K 3 ±K 3 ±K 工作盘材质陶瓷陶瓷陶瓷
工作盘外形尺寸100 x 100 mm 180 x 180 mm 260 x 260 mm 外形尺寸150 x 105 x 260 mm 220 x 105 x 330 mm 300 x 105 x 415 mm 重量 3 kg 5 kg 6 kg 允许环境温度 5 - 40 °C 5 - 40 °C 5 - 40 °C 允许相对湿度80% 80% 80%
DIN EN 60529 保
IP 21 IP 21 IP 21 护方式
电压230 / 120 / 100 V 230 / 120 / 100 V 230 / 120 / 100 V
频率50/60 Hz 50/60 Hz 50/60 Hz 仪器输入功率270 W 1020 W 1520 W
RET基本型、控制型磁力搅拌器
RET基本型磁力搅拌器RET控制型磁力搅拌器
技术参数：
型号RET基本型RET控制型
搅拌点位数目 1 1
20 l 20 l
每个搅拌点位最大搅拌量
(H2O)
最大搅拌量 (H2O) 20 l 20 l
电机输入功率16 W 12 W
电机输出功率9 W 5 W
转速显示LED LCD
速度范围0/50 - 1700 rpm 0 - 1200 rpm 搅拌子最大长度80 mm 80 mm
加热输出功率600 W 600 W
7 K/min 7 K/min
加热速度 1升H2O in H
15)
加热温度范围室温 - 340 °C 室温 - 340 °C
加热温度控制LED 无级
加热温度控制精确度 1 ±K 0.5 ±K 转速控制无级无级
可调安全温度回路最小值50 °C 50 °C
可调安全温度回路最大值360 °C 350 °C
外接温度传感器接口PT1000 PT 100
带传感器控温精确度 1 ±K 0.2 ±K 工作盘材质不锈钢 1.4301 不锈钢 1.4301 工作盘外形尺寸Ø 135 mm Ø 135 mm 外形尺寸160 x 95 x 270 mm 160 x 97 x 280 mm 重量 2.5 kg 2.8 kg 允许环境温度 5 - 40 °C 5 - 40 °C
允许相对湿度80% 80%
DIN EN 60529 保护方式IP 42 IP 42 RS 232接口不是
模拟输出不是
电压220 - 230/115/100 V 220 - 230/115/100 V
频率50/60 Hz 50/60 Hz 仪器输入功率630 W 630 W
MS系列磁力搅拌器
MS 4型磁力搅拌器MS 7/MS 10型磁力搅拌器
技术参数：
型号MS-4磁力搅拌器MS-7磁力搅拌器MS-10磁力搅拌器搅拌点位数目 1 1 1
每个搅拌点位最大
5 l 5 l 15 l
搅拌量(H2O)
最大搅拌量
5 l 10 l 15 l
(H2O)
电机输入功率15 W 15 W 15 W
电机输出功率 1.5 W 1.5 W 1.5 W
转速显示刻度刻度刻度
速度范围100 - 1500 rpm 100 - 1500 rpm 100 - 1500 rpm 转速控制刻度0 - 6 刻度0 - 6 刻度0 - 6
工作盘材质陶瓷陶瓷陶瓷
工作盘外形尺寸100 x 100 mm 180 x 180 mm 260 x 260 mm 外形尺寸150 x 105 x 260 mm 220 x 105 x 330 mm 300 x 105 x 415 mm 重量 3 kg 5 kg 6 kg 允许环境温度 5 - 40 °C 5 - 40 °C 5 - 40 °C 允许相对湿度80% 80% 80%
DIN EN 60529 保
IP 21 IP 21 IP 21 护方式
电压230 / 120 / 100 V 230 / 120 / 100 V 230 / 120 / 100 V
频率50/60 Hz 50/60 Hz 50/60 Hz 仪器输入功率30 W 30 W 30 W。
