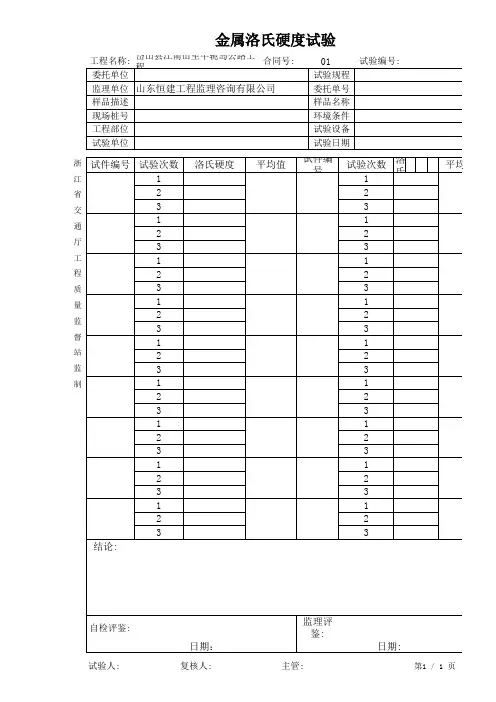

金属洛氏硬度(夹片)试验记录表

1
金属洛氏硬度检验报告
GD-C3-515
委托单位：检验单位：(检测报告专用章)
工程名称：1
工程部位： 5.1.5、金属洛氏硬度检验报告
报告编号：
检评依据：
见证单位：检验类别：见证人员：监督登记号：送验日期：
年 月 日
检验日期：
年 月 日报告日期：
年 月 日
样品信息
样品编号样品名称规 格硬度标尺生产日期批量
生产单位
检验结果
序 号设计要求 （HRA）
实测值（HRA）
判定
1
2
3
结 论
备 注
声明： 1、本检验报告涂改、换页无效。

未经本单位书面批准，不得部分复制本检验报告。

（完全复制除外） 2、对本报告如有异议，应在收到报告15日内以书面形式向本单位提出，过期不予受理。

检验单位地址：电话：批准：
审核：
主检：。

实验三布氏、洛氏硬度实验硬度实验是测量金属材料表面局部受到压入载荷作用时，产生局部塑性变形抗力指标。

硬度试验简便易行，基本无损零件，因此，作为金属材料性能检测的主要手段，在生产和科研中得到十分广泛应用。

一、硬度试验法1、实验目的了解布氏、洛氏硬度试验原理和应用范围掌握布氏、洛氏硬度试验计的基本构造和操作方法2、实验原理⑴布氏硬度数值通过布氏硬度试验测定。

布氏硬度试验是指用一定直径的球体（钢球或硬质合金球）以相应的试验力压入被测材料或零件表面，经规定保持时间后卸除试验力，通过测量表面压痕直径来计算硬度的一种压痕硬度试验方法。

布氏硬度值是试验力除以压痕球形表面积所得的商。

使用淬火钢球压头时用符号HBS，使用硬质合金球压头时用符号HBW，计算公式如下：HBS（HBW）=0.102式中：F—试验力（N）；D—球体直径（mm）；d—压痕平均直径（mm）。

由上式可以看出，当F、D一定时，布氏硬度值仅与压痕直径d的大小有关。

所以在测定布氏硬度时，只要先测得压痕直径d，即可根据d值查有关表格得出HB值，并不需要进行上述计算。

国家标准GB231-1984规定，在进行布氏硬度试验时，首先应选择压头材料，布氏硬度值在450以下（如灰铸铁、有色金属及经退火、正火和调质处理的钢材等）时，应选用钢球作压头；当材料的布氏硬度值在450~650时，则应选用硬质合金球作压头。

其次是根据被测材料种类和试样厚度，按照表1—1所示的布氏硬度试验规范正确地选择压头直径D、试验力F和保持时间t。

布氏硬度习惯上只写出硬度值而不必注明单位，其标注方法是，符号HBS或HBW之前为硬度值，符号后面按以下顺序用数值表示试验条件：球体直径、试验力，试验力保持时间（10~15s不标注）例如：120HBS10/1000/30，表示直径10mm钢球在9.80KN（1000kgf）的试验力作用下，保持30s测得的布氏硬度值为120。

500HBW5/750，表示用直径5mm的硬质合金球在7.35KN（750kgf）试验力作用下，保持10~15s测得的布氏硬度值为500。

洛氏硬度计校验方法YZ506-01本方法用于新购或使用中的洛氏硬度计的校验。

一、技术要求1．1机械性能:1) 各项操作是否灵活、可靠2)试验力施加速率是否适宜3)试台升降机械有无晃动4)指示表指针摆动是否灵活1．2示值精度:每天初次使用前、长期未使用的重新使用或硬度计位置改变应进行示值精度检查。

1．3压头检查：1）洛氏金钢石压头尖端是顶锥圆角为0.2±0.01mm、锥角为120±0.35。

的圆锥体，不能磨损严重或崩尖。

2）钢球压头外露面不能磨损严重、表面粗糙或明显圆度不好，否则更换钢球。

3）钢球直径φ1.5875±0.0035mm。

二、校验项目及条件在室温条件下校验技术要求中的各项。

校验工具用光学放大镜及千分尺。

三、校验方法3．1实际操作检查各项机械性能是否良好。

3．2用五个标准硬度块分别进行示值检查，在每个标准硬度块上测试6个点，测试的第一点不计，其于5个测点在标准硬度块上均匀分布。

示值误差=示值平均值—硬度块标示值示值重复性=示值最大值—示值最小值3．3用光学放大镜检查金钢石压头和钢球压头表面质量3．4用千分尺量测钢球直径。

四、校验结果处理全部校验项目均符合技术要求为合格。

五、校验周期校验周期为12个月或使用前校验。

通知各项目试验室：铁路信息网发布的《工程试验仪器校验检验方法》（TGX001-086-2008）（TGX001-060-2006）从2009年1月1日执行，原《工程试验专用仪器校验方法》作废。

新方法中所涉及的自校用计量器具如下，各项目试验室必配的有第1、2、3、4、8（其中适用的）、15、22、26项，其它项可根据需要购置并送检后使用。

校验用计量器具：1、秒表：分度值0.1S2、塞尺：量程1.0-2.5mm3、游标卡尺：①量程300mm，分度值0.02mm②量程150mm，分度值0.01mm4、直角尺：量程大于300mm，分度值1 mm5、弧度板6、砝码：①300g，②四等200g7、电子计时表8、标准温度计：①0-400℃，②10-200℃，0.5℃，③0-100℃,0.1℃，④负50-50℃,0.5℃9、电笔10、刻度放大镜：放大倍数40倍，测量精度0.0111、钢直尺：量程500mm，分度值0.1mm12、天平：①量程2000g，分度值0.1g②量程10kg，感量1g13、台秤：100kg，分度值50g14、案秤：10kg，分度值5g15、万能角度尺：量程360度，分度值1分16、声级计：误差小于正负2dB（A）17、二级机械式测振仪：维勃稠度仪用18、钢卷尺：2m长19、角度规：量程180度，分度值0.2度20、干湿温度计：量程50℃，分度值0.5℃21、标准块22、框式水平仪23、外径千分尺：分度值0.001mm24、角尺25、读数显微镜：量程6mm，分度值0.01mm26、直尺：量程大于300mm，分度值0.1mm计试中心2009年1月10日雷氏膨胀测定仪校验记录TGX002-2008校验编号：________雷氏夹校验记录TGX003-2008校验编号：________水泥抗压夹具校验记录TGX005-2008校验编号：________水泥沸煮箱校验记录TGX004-2008校验编号：__________净浆标准稠度与凝结时间测定仪校验记录校(检)验证书_______字第_______号仪器名称_______________________________________________ 型号_______________________________________________ 制造厂_______________________________________________ 出厂编号_______________________________________________ 送校(检)单位____________________________________________ 校(检)验结论____________________________________________校(检)验日期年月日校(检)验周期个月有效日期年月日至年月日校(检)验员核验员技术负责人校(检)验单位(章)水泥标准筛校验记录透气法比表面积仪检定记录胶砂试模校验记录水泥胶砂流动度测定仪校验记录光电式液塑限联合测定仪TGX041-2008校验编号________土工用环刀校验记录TGX040-2008校验编号________土工电动及手动击实仪校验记录TGX043-2008校验编号________无侧限抗压试模校验记录TGX045-2008校验编号________相对密度仪校验记录TGX046-2008校验编号____________路面弯沉仪校验记录TGX074-2008校验编号____________新型路面水分渗透仪校验记录TGX075-2008校验编号____________动力触探(标准贯入)仪校验记录TGX077-2008校验编号____________灌砂仪校验记录TGX047-2008校验编号________沥青针入度仪校验记录TGX061-2008校验编号________TGX062-2008 校验编号________TGX063-2008 校验编号_________沥青蜡含量测定仪校验记录TGX064-2008校验编号_________沥青薄膜加热烘箱校验记录TGX065-2008校验编号_________沥青脆点仪器校验记录TGX066-2008校验编号_________沥青混合料自动拌合机校验记录TGX067-2008校验编号_________沥青含量快速抽提仪校验记录TGX068-2008校验编号_________马歇尔电动击实仪校验记录TGX069-2008校验编号_________沥青混合料车辙试验机校验记录TGX070-2008校验编号_________沥青软化点仪校验记录校验编号_________恒温水浴锅校验记录TGX071-2008校验编号_________电热鼓风干燥箱校验记录TGX080-2008校验编号__________坍落度筒、捣棒校验记录TGX020-2008校验编号________________试模校验记录TGX029-2008校验编号__________TGX030-2008 校验编号__________TGX031-2008 校验编号__________砂浆稠度仪校验记录TGX021-2008校验编号__________砂浆分层度仪校验记录TGX022-2008校验编号__________试验室用混凝土搅拌机校验记录TGX023-2008校验编号__________试验室用砂浆搅拌机校验记录TGX024-2008校验编号__________混凝土碳化深度仪校验记录TGX038-2008校验编号__________混凝土电通量测量仪校验记录TGX039-2008校验编号__________TGX007-2008 校验编号_________TGX008-2008 校验编号_________。

编号检测报告产品名称：锚杯工程名称：委托单位：检测类别：报告编号: J2011-QL10-087 第 1 页共2 页样(产)品名称锚杯型号规格15-8受（委）检单位样品批号生产单位检测类别建设单位送样日期工程名称送(抽)样人施工单位见证人监理单位检测环境代表部位检测日期样品数量批量(个)委托/任务单号样品编号检测项目洛氏硬度检测依据《金属洛氏硬度试验第1部分：试验方法》（GB/T230.1-2009）；《金属洛氏硬度试验第2部分：硬度计的检验与校准》（GB/T230.2-2002）；《金属洛氏硬度试验第3部分：标准硬度块的标定》（GB/T230.3-2002）《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-2010）主检仪器设备HR-150A洛氏硬度计（ZDJC-04242）检测结论所检项目锚杯洛氏硬度值符合厂家质保书所提供的范围要求（锚杯硬度为27～32HRC）。

检测结果见表1。

（报告专用章）编写日期：2011 年03月02日备注无.主检: 编制人：审核: 批准：报告编号: 第 2 页共2 页表1 锚杯洛氏硬度检测结果（HRC）序号洛氏硬度（HRC）序号洛氏硬度（HRC）1 2 3 1 2 3１28.5 29.0 27.0 6 以下空白２27.5 28.5 29.0 7３27.0 28.0 28.5 8４29.0 27.0 28.5 9５28.0 28.5 27.5 10说明：厂家质保书所提供的范围要求:锚杯硬度为27～32HRC。

以下空白。
