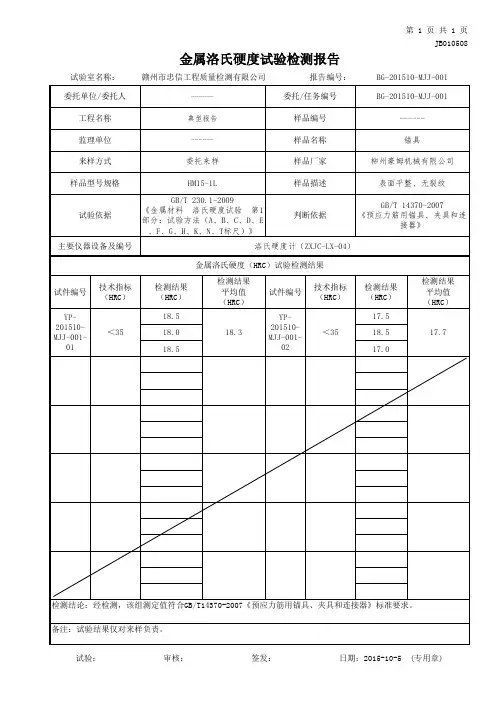

洛氏硬度试验报告洛氏硬度实验报告洛氏硬度实验报告一、洛氏硬度试验的基本原理洛氏硬度试验常用的压头有两种:一种是顶角为120的金刚石圆锥，另一种是直径为1”/16(1.588mm)的淬火钢球。
据金属材料软硬程度不同，可选用不同的压头和负荷配合使用，最常用的是HRA、HRB、和HRC。
这三种压头、负荷及应用范围可参考表5-2。
表5-2 三种压头、负荷及应用范围表图5-3 洛氏硬度实验原理图洛氏硬度测定时，需先后两次施加负荷(初负荷和主负荷)，施加初负荷的目的是使压头与试样表面接触良好，以保证测量结果准确，图5-3中0-0为末加上主负荷的位置，1-1为加上10kgf初负荷后的位置，此时压入深度为h1，2-2位置为加上主负荷后的位置，此时使压入深度为h2，h2包括由加荷所引起的弹性变形和塑性变形。
卸荷后，由于弹性变形恢复，压头提高到3-3位置，此时压头的实际压入深度为h3。
洛氏硬度就是以主负荷所引起的残余压入深度(h=h3-h1)来表示的，但这样直接以压入深度的大小表示硬度，将会出现硬的金属硬度小，而软的金属硬度值大的现象，这与布氏强度所表示的硬度大小的概念相矛盾。
为了与习惯上数值越大硬度越高的概念相一致，故需用一常数(K)减去(h3-h1)的差值表示洛氏硬度值。
为简便起见又规定每0.002mm的压入深度作为一个硬度单位(即表盘上一小格)。
洛氏硬度值的计算公式如下:式中的常数K，当采用金刚石圆锥时，K=0.2(用于HRA、HRC)，采用钢球时，K=0.26(用于HRB)。
为此，上式可写为:(2)洛氏硬度试验机的技术要求1) 被测金属表面必须平整光洁。
2) 试样厚度应不低于压入深度的10倍。
3) 两相邻压痕及压痕距试样边缘的距离均不应小于3mm。
4) 加初负荷时，应谨防试样与金刚石压头突然碰撞，以免将金刚石压头碰坏。
(3)洛氏硬度试验机的结构及操作HB-150型洛氏硬度试验机的结构如图5-4所示。
图5-4 HB-150型洛氏硬度试验机结构图它是由加卸负荷和测量两部分组成的。
