制图的基本知识(道路工程制图)

道路工程制图习题集答案道路工程制图习题集答案道路工程制图是指在道路建设过程中，通过图纸来表达和传达设计方案、施工要求等信息的一种工作。

它是道路工程建设的重要环节，对于保障道路建设的质量和安全至关重要。

在道路工程制图中，习题集是一种常见的学习和练习工具，通过解答习题可以帮助工程师们提高对道路工程制图的理解和应用能力。

下面，本文将为大家提供一些常见道路工程制图习题的答案，希望对大家的学习和实践有所帮助。

一、道路工程制图的基本知识1. 请简要介绍道路工程制图的基本内容和要求。

答：道路工程制图的基本内容包括道路平面图、纵断面图、横断面图等。

其中，道路平面图用于表达道路的布置、交叉口的位置等信息；纵断面图用于表达道路纵向的高程变化情况；横断面图用于表达道路横向的断面形状。

道路工程制图的要求包括准确性、规范性、清晰性等，以确保图纸能够准确传达设计意图，便于施工和监理。

2. 在道路工程制图中，什么是比例尺？如何确定比例尺的大小？答：比例尺是指图纸上表示实际长度与实际长度之比的比例关系。

在道路工程制图中，常用的比例尺有1:500、1:1000等。

确定比例尺的大小需要综合考虑图纸的大小、图纸上需要表达的信息的精度和清晰度等因素。

一般来说，比例尺的选择应该使得图纸既能够清晰地表达信息，又能够保持图纸的适度大小。

二、道路平面图的制图方法1. 请简要介绍道路平面图的制图方法。

答：道路平面图的制图方法包括平面图的绘制和交叉口的标注。

平面图的绘制需要根据设计要求和道路布置方案，将道路的中心线、边线、交叉口等要素绘制到图纸上，并标注清晰的尺寸、坐标等信息。

交叉口的标注需要根据交叉口的类型和设计要求，标注交叉口的形状、尺寸、信号灯、标线等信息。

2. 如何确定道路平面图中的交叉口的位置和形状？答：确定道路平面图中交叉口的位置和形状需要根据设计要求和交叉口类型进行分析和判断。

一般来说，交叉口的位置应该考虑到道路的交通流量、交通安全等因素，尽量选择在交通流量较大的位置。

工程制图大一基本知识点工程制图是一门重要的学科，对于从事工程设计与施工的人员来说，掌握基本的制图知识是非常关键的。

本文将介绍工程制图的一些基本知识点，包括图形投影、尺寸标注、符号规范等方面。

一、图形投影图形投影是工程制图中最基本的内容之一。

它通过绘制正交投影、透视投影等方式来展示工程物体的形状、尺寸和位置关系。

正交投影是一种常用的方法，它能够清晰地表达物体的各个面，具有较高的准确性。

透视投影则可以呈现出物体的立体感，适用于需要强调透视效果的场景。

二、尺寸标注尺寸标注是指在工程制图中通过标线、箭头和数字等符号来标示物体的尺寸。

准确的尺寸标注对于工程设计和施工非常重要，它可以让相关人员清晰地了解物体的尺寸要求，避免误差和问题的发生。

在标注尺寸时，需要注意使用统一的标注方法和符号，确保标注的清晰可读。

三、符号规范符号规范是工程制图中的一项重要内容，它包括了各种工程图形符号的绘制要求和使用规范。

不同类型的工程图形符号代表了不同的含义，例如常见的电气符号、液压符号等，掌握这些符号的含义和使用方法对于正确理解和解读工程图纸至关重要。

在进行工程制图时，需要遵守相关的符号规范，确保图纸的准确性和可读性。

四、图纸类型工程制图可以分为多种类型，常见的有平面图、剖面图、装配图等。

平面图是以水平面为基准，将物体的形状和尺寸投影在水平面上，用于表达物体的平面形状和结构布置。

剖面图则是在平面图的基础上进行切割，用于展示物体的内部结构和细节。

装配图是将多个零件组装在一起，以展示整个装配件的结构和组装方式。

五、CAD软件应用在现代工程制图中，计算机辅助设计（CAD）软件已经成为主流工具。

CAD软件可以帮助工程师更加高效地进行绘图和设计，提高工作效率和准确性。

掌握常用的CAD软件的使用方法，能够快速绘制、修改和管理工程图纸，是工程制图人员的重要技能之一。

六、规范要求在进行工程制图时，需要遵守相关的规范和标准。

各个行业都有自己的规范要求，例如建筑行业的国家标准《建筑设计图编制规范》，机械行业的GB/T标准等。

道路工程制图第一章制图基础1-1 《道路工程制图标准》规定图纸幅面有哪几种？A0图幅的尺寸是多少？如何得到A1、A2、A3、A4图幅？答：《道路工程制图标准》规定图纸幅面有A0、A1、A2、A3、A4这四种。

A0图幅的尺寸是841*1189。

A1幅面是沿A0幅面长边的对裁，A2幅面是沿A1幅面长边的对裁，其他幅面以此类推。

1-2 《道路工程制图标准》关于图纸加长有哪些规定？答：长边加长时，图幅A0、A2、A4应为150mm的整倍数，图幅A1、A3应为210mm的整倍数。

1-3 《道路工程制图标准》中规定字体高度有哪几种？字号是如何规定的？汉子采用什么字体？其高宽比如何？答：《道路工程制图标准》中规定汉字高度不宜小于3.5mm,阿拉伯数字、外文字母、汉语拼音字母笔画宽度宜为字高的1/10。

字体高度即为字号。

汉字采用长仿宋体，高宽比为2:3。

1-4 地形图上用什么表示方向？根据坐标网格如何确定东、南、西、北？坐标值应保留几位小数？答：地形图上用坐标网格或指北针表示方向。

坐标网格应采用细实线绘制，南北方向轴线代号应为X，向北为坐标值增大的方向，东西轴线代号应为Y，向东为坐标值增大方向。

坐标值应保留到小数点后三位。

1-5 《道路工程制图标准》对尺寸线、尺寸界线、尺寸起止符、尺寸数字有哪些规定？尺寸线、尺寸界线应采用什么线型？一般应采用什么样的尺寸起止符？尺寸数字的方向应怎样确定？答：尺寸线应与被标注长度平行，且不得超出尺寸界线。

尺寸界线由一对垂直于被标注长度的平行线组成，其间距等于被标注线段的长度；当标注困难时，也可不垂直于被标注长度，但界线应互相平行。

尺寸起止符好宜采用单边箭头表示，箭头在尺寸界线的右边时，应标注在尺寸线之上；反之，应标注在尺寸线之下。

尺寸数字应按规定的字体书写，字高一般是3.5mm或2.5mm，一般标注在尺寸线上方中部，离尺寸线应不大于1mm。

尺寸线用细实线绘制，尺寸界线用细实线绘制。

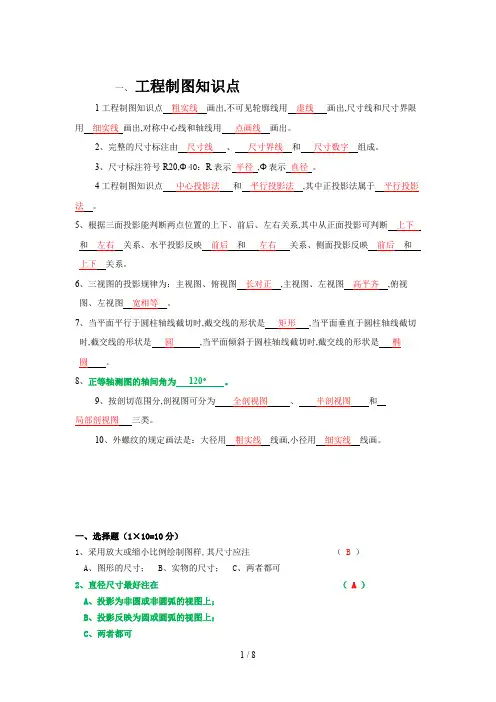

一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。

2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。

4工程制图知识点中心投影法和平行投影法,其中正投影法属于平行投影法。

5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。

7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。

8、正等轴测图的轴间角为120°。

9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。

一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。

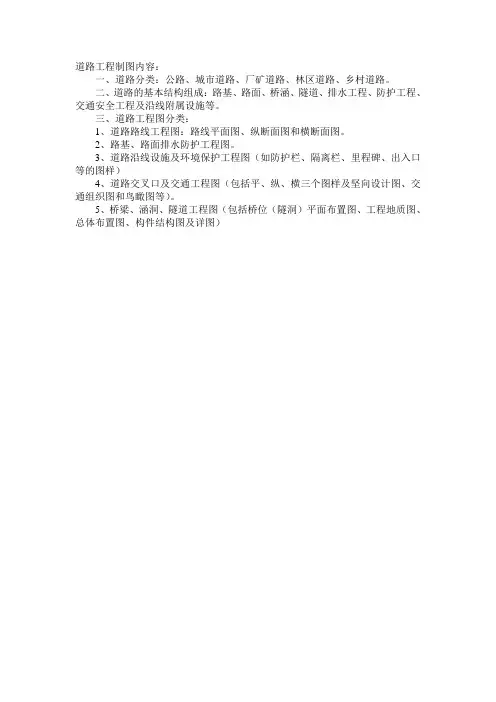

道路工程制图内容：
一、道路分类：公路、城市道路、厂矿道路、林区道路、乡村道路。

二、道路的基本结构组成：路基、路面、桥涵、隧道、排水工程、防护工程、交通安全工程及沿线附属设施等。

三、道路工程图分类：
1、道路路线工程图：路线平面图、纵断面图和横断面图。

2、路基、路面排水防护工程图。

3、道路沿线设施及环境保护工程图（如防护栏、隔离栏、里程碑、出入口等的图样）
4、道路交叉口及交通工程图（包括平、纵、横三个图样及坚向设计图、交通组织图和鸟瞰图等）。

5、桥梁、涵洞、隧道工程图（包括桥位（隧洞）平面布置图、工程地质图、总体布置图、构件结构图及详图）。
