EI32-JD型计算机联锁设备故障现象及处理

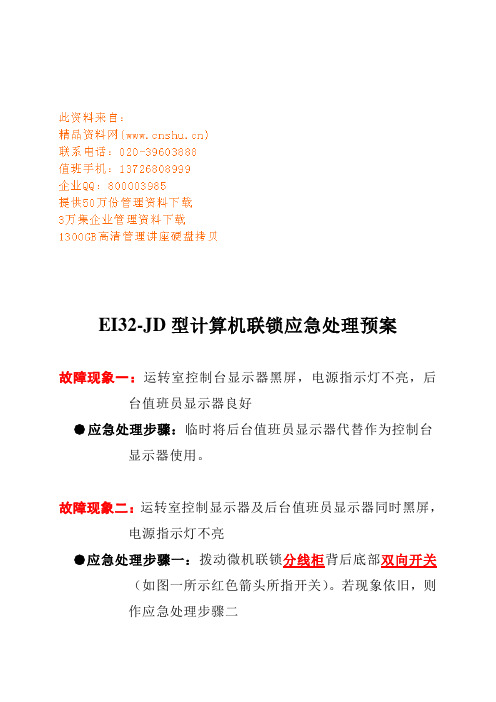

EI32-JD型计算机联锁应急处理预案故障现象一：运转室控制台显示器黑屏，电源指示灯不亮，后台值班员显示器良好●应急处理步骤：临时将后台值班员显示器代替作为控制台显示器使用。

故障现象二：运转室控制显示器及后台值班员显示器同时黑屏，电源指示灯不亮●应急处理步骤一：拨动微机联锁分线柜背后底部双向开关（如图一所示红色箭头所指开关）。

若现象依旧，则作应急处理步骤二图一 ●应急处理步骤二：借用临时电给显示器供电故障现象三：运转室控制台显示器黑屏，电源指示灯亮黄灯或闪绿灯，后台值班员显示器良好●应急处理步骤：临时将后台值班员显示器代替作为控制台显示器使用。

故障现象四：运转室控制台及后台值班员显示器黑屏，电源指示灯亮黄灯或闪绿灯●应急处理步骤一：倒机。

检查综合柜内操作表示机倒机单元表示灯（如下图二）状态；图二＊若A主用、A运行、B运行灯亮，则按一次（A→B）红色按钮；＊若B主用、切换检查、A运行、B运行灯亮，则按一次（B→A）红色按钮；若现象依旧，则进行第二步；●应急处理步骤二：甩开防雷。

在综合柜操作表示机倒机单元背面（如图三所示）把2号端口上的电缆拔出，同时把视频延长电缆（1号线）从防雷拔下后，直接插入2号端口。

若现象依旧，则进行第三步1号线2号端口图三●应急处理步骤三：甩开分频器。

将运转室控制台内（如下图四）分频器视频延长电缆与前台视频电缆对接；若现象依旧，则进行第四步视频延长电缆前台视频电缆后台视频电缆图四●应急处理步骤四：使用备用视频延长电缆。

在综合柜操作表示机倒机单元背面（如图五所示），把备用电缆（3号线），直接插入2号端口（原电缆拔出）；同时，将运转室控制台内备用视频延长电缆，直接替换视频延长电缆，插入分频器端口；若现象依旧，则进行第五步图五 ●应急处理步骤五：甩开操作表示机倒机单元。

在综合柜操作表示机倒机单元背面（如图五所示），将2号端的备用视频延长电缆拔出，直接接至主用操作表示机（若A 机主用，则插入5号端口如图六所示；若B 机主用，则插入6号端口如图七六所示）。

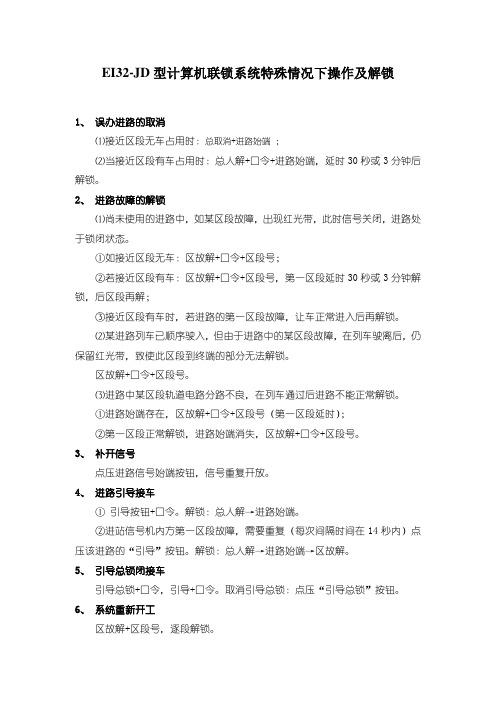

EI32-JD型计算机联锁系统特殊情况下操作及解锁
1、误办进路的取消
⑴接近区段无车占用时：总取消+进路始端；
⑵当接近区段有车占用时：总人解+口令+进路始端，延时30秒或3分钟后解锁。

2、进路故障的解锁
⑴尚未使用的进路中，如某区段故障，出现红光带，此时信号关闭，进路处于锁闭状态。

①如接近区段无车：区故解+口令+区段号；
②若接近区段有车：区故解+口令+区段号，第一区段延时30秒或3分钟解锁，后区段再解；
③接近区段有车时，若进路的第一区段故障，让车正常进入后再解锁。

⑵某进路列车已顺序驶入，但由于进路中的某区段故障，在列车驶离后，仍保留红光带，致使此区段到终端的部分无法解锁。

区故解+口令+区段号。

⑶进路中某区段轨道电路分路不良，在列车通过后进路不能正常解锁。

①进路始端存在，区故解+口令+区段号（第一区段延时）；
②第一区段正常解锁，进路始端消失，区故解+口令+区段号。

3、补开信号
点压进路信号始端按钮，信号重复开放。

4、进路引导接车
①引导按钮+口令。

解锁：总人解→进路始端。

②进站信号机内方第一区段故障，需要重复（每次间隔时间在14秒内）点压该进路的“引导”按钮。

解锁：总人解→进路始端→区故解。

5、引导总锁闭接车
引导总锁+口令，引导+口令。

取消引导总锁：点压“引导总锁”按钮。

6、系统重新开工
区故解+区段号，逐段解锁。

EI32-JD型计算机联锁系统的维护一、EI32-JD型计算机联锁系统使用1、系统的开启和关闭⑪系统开启步骤①开启分线柜下部电源板上的所有220V空气开关。

②开启联锁机柜、驱采集柜后面的所有空气开关，即Ⅰ系联锁机、Ⅱ系联锁机、Ⅰ系驱采机、Ⅱ系驱采机的电源开关、包括LAN电源开关。

2s，UPS应正③开启A、B UPS。

在电源屏正常供电情况下，按压UPS的电源按钮1~常启动，输入显示亮稳定绿灯。

④打开操作表示机倒机单元的24V电源1和24V电源2。

⑤打开A、B操作表示机电源。

⑥开启两个联锁电源前面板开关。

⑦开启联锁机柜、所有驱采机柜上部两台驱采电源前面板开关。

⑧开启两个接口电源前面板开关。

⑨打开维修机电源。

⑩打开运转室设备电源。

⑫系统关闭步骤当电源屏停止供电后，关闭系统的步骤为：①退出维修机程序，点击“信息”菜单下的“关机按钮”选项，关闭维修机电源。

②关闭两个接口电源前面板开关。

③关闭所有联锁机柜、驱采机柜最上部两台驱采电源前面板开关。

④关闭两个联锁机电源前面板开关。

⑤关闭A、B操作表示机电源。

⑥关闭操作表示机倒机单元的24V电源1和24V电源2。

⑦关闭运转室设备电源。

⑧关闭A、B UPS。

2、系统日常维护⑪借助电务维修机，查看系统运行情况，查看故障记录。

⑫UPS电池需要每三个月进行一次充放电。

充放电方法如下：①确认哪台24V开关电源为热备。

②把为热备24V开关电源供电的UPS输入插头拔下，UPS发出报警声。

此时UPS靠电池供电，电池开始充电。

③观察UPS前面板电池充电条形图，当5个发光管只亮3个格时（仅需要几分钟），电池放电到60%以下。

④插上UPS输入插头，电池开始充电。

按照上述方式维护的UPS电池使用寿命可以延长，并且维护过程中不影响计算机联锁系统使用。

UPS本身免维护。

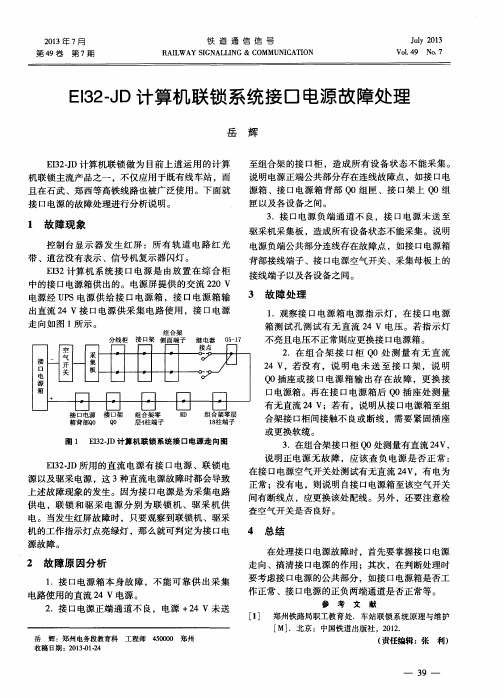

3、电源模块的维护在接口柜内有两路电源防雷模块，电源防雷模块正面有一个方形绿色色标，当绿色色标变为红色时，应及时更换电源防雷模块。

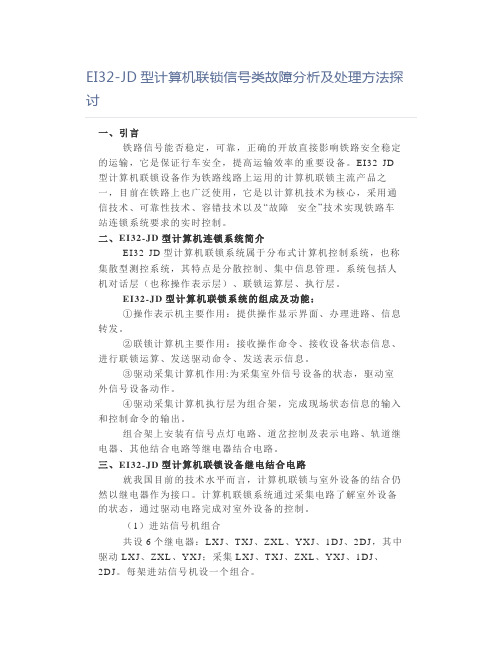

EI32-JD型计算机联锁信号类故障分析及处理方法探讨一、引言铁路信号能否稳定，可靠，正确的开放直接影响铁路安全稳定的运输，它是保证行车安全，提高运输效率的重要设备。

EI32-JD 型计算机联锁设备作为铁路线路上运用的计算机联锁主流产品之一，目前在铁路上也广泛使用，它是以计算机技术为核心，采用通信技术、可靠性技术、容错技术以及“故障--安全”技术实现铁路车站连锁系统要求的实时控制。

二、EI32-JD型计算机连锁系统简介EI32-JD型计算机联锁系统属于分布式计算机控制系统，也称集散型测控系统，其特点是分散控制、集中信息管理。

系统包括人机对话层（也称操作表示层）、联锁运算层、执行层。

EI32-JD型计算机联锁系统的组成及功能：①操作表示机主要作用：提供操作显示界面、办理进路、信息转发。

②联锁计算机主要作用：接收操作命令、接收设备状态信息、进行联锁运算、发送驱动命令、发送表示信息。

③驱动采集计算机作用:为采集室外信号设备的状态，驱动室外信号设备动作。

④驱动采集计算机执行层为组合架，完成现场状态信息的输入和控制命令的输出。

组合架上安装有信号点灯电路、道岔控制及表示电路、轨道继电器、其他结合电路等继电器结合电路。

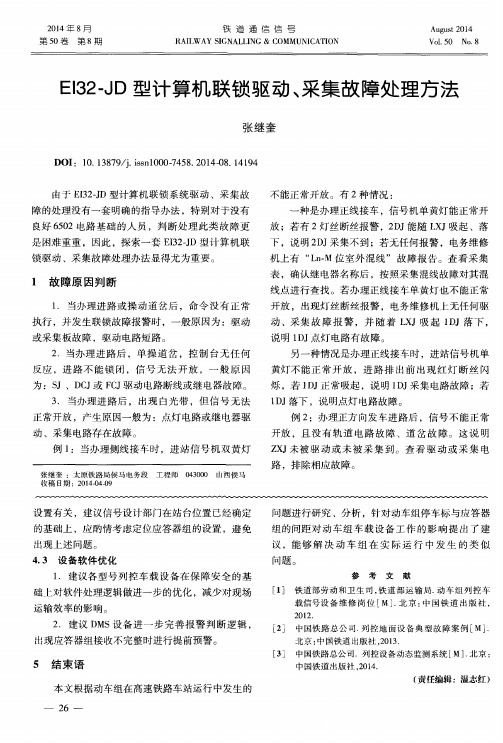

三、EI32-JD型计算机联锁设备继电结合电路就我国目前的技术水平而言，计算机联锁与室外设备的结合仍然以继电器作为接口。

计算机联锁系统通过采集电路了解室外设备的状态，通过驱动电路完成对室外设备的控制。

（1）进站信号机组合共设6个继电器：LXJ、TXJ、ZXL、YXJ、1DJ、2DJ，其中驱动LXJ、ZXL、YXJ；采集LXJ、TXJ、ZXL、YXJ、1DJ、2DJ。

每架进站信号机设一个组合。

（2）出站信号机组合一方向出站信号机共设3个继电器：LXJ、DXJ、DJ，其中驱动LXJ、DXJ；采集LXJ、DXJ、DJ。

单方向出站每3架信号机设一个组合。

多方向出站信号机共设4个继电器：LXJ、ZXL、DXJ、DJ，其中驱动LXJ、DXJ；采集LXJ、ZXL、DXJ、DJ。

EI32计算机联锁应用与故障处理一、引言EI32计算机联锁是一种用于铁路列车运行控制的自动化技术，通过控制电子计算机，实现列车信号和道岔的自动化控制，提高列车运行的安全性和效率。

而在计算机联锁系统的运行过程中，故障是不可避免的，因此如何及时发现和处理故障，是铁路部门在维护运行中需重点关注的问题。

本文将从EI32计算机联锁的应用原理和工作流程出发，探讨其故障处理流程和常见故障排除方法，以期为相关工作提供参考和帮助。

二、EI32计算机联锁应用原理和工作流程EI32计算机联锁的工作流程可简述如下：（1）接收输入信号：从列车信号、道岔和轨道电路设备等部件获取运行状态信息。

（2）执行逻辑控制程序：根据设定的联锁规则和运行逻辑，对列车信号、道岔等设备进行自动控制。

（3）输出控制信号：将计算机处理后的结果，通过控制设备输出实际的运行指令，控制列车信号、道岔等设备的操作。

1. 故障检测和诊断在日常运行中，EI32计算机联锁系统可能会出现各种故障，例如设备故障、软件故障等。

当检测到故障发生时，首先需要对故障进行诊断和分类，判断故障的类型和影响范围。

2. 故障报警和处理一旦发现故障，操作人员需要及时上报，并按照相应的应急预案进行处理。

对于不同类型的故障，需要采取相应的措施，例如对于设备故障可以进行设备更换或维修，对于软件故障可以进行系统重启或软件升级等。

在故障处理过程中，需要进行详细的记录和分析，包括故障发生的时间、原因分析、处理过程、处理结果等信息。

这些记录可以为后续的故障预防和处理提供重要参考。

四、EI32计算机联锁常见故障排除方法1. 设备故障排除对于设备故障，操作人员应首先对故障设备进行检查和诊断，确定故障类型和具体原因。

根据故障情况，可以采取不同的排除方法，包括更换故障设备、修复故障设备或调整设备参数等。

对于软件故障，操作人员可以通过系统重启、软件升级或参数调整等方法进行排除。

还可以通过系统日志和故障信息进行详细分析，找出故障的根本原因，并采取相应的措施进行排除。

EI32计算机联锁应用与故障处理一、引言EI32计算机联锁是一种重要的电气设备，应用广泛，能够实现设备之间的互锁保护，保障设备和人员的安全。

在使用过程中，可能会出现各种故障问题，需要及时处理。

本文将介绍EI32计算机联锁的应用和常见故障处理方法。

二、EI32计算机联锁的应用EI32计算机联锁在电气系统中起到了至关重要的作用，通过整合各种传感器的信号和控制信号，对设备进行互锁保护。

它通过对设备状态的实时监测，能够及时检测到异常情况，并通过给定的逻辑判断来作出对应的控制动作，保证设备的正常运行。

EI32计算机联锁广泛应用于各种电气设备中，如发电厂、变电站、输电线路等。

它可以根据具体的设备运行情况，制定不同的联锁保护方案，保障设备和人员的安全。

在电气系统中，通过合理的设计和配置，能够实现设备之间的互锁保护，有效地防止设备因误操作或故障导致的危险情况发生。

EI32计算机联锁具有响应速度快、操作稳定、逻辑灵活等特点。

它可以根据不同的设备要求，实现不同的联锁逻辑，满足设备的保护需求。

它还可以提供实时监测和报警功能，能够及时发现设备故障或异常情况，确保设备的正常运行。

1. EI32计算机联锁故障类型EI32计算机联锁在使用过程中可能会出现各种故障问题，如传感器信号异常、控制动作失效、逻辑判断错误等。

这些故障可能会造成设备的停机甚至是损坏，需要及时处理。

2. 故障处理方法（1）传感器信号异常当传感器信号异常时，可能会导致联锁保护判断错误或者不准确。

此时需检查传感器是否受到外部干扰或者损坏，以及传感器连接线路是否正常。

如果传感器本身出现故障或者损坏，需要及时更换。

（2）控制动作失效控制动作失效可能会导致设备未能得到正确的保护。

此时需要检查控制设备（如继电器、接触器等）是否正常工作，同时也要检查控制回路是否存在断路或短路等问题。

对于故障的控制设备，需要及时更换。

（3）逻辑判断错误逻辑判断错误可能会导致误操作或者错判保护动作。
