电子电工模拟试题及答案(三)

  • 格式：doc
  • 大小：223.00 KB
  • 文档页数：7

电子电工模拟试题及答案（三）一、单项选择题：（本大题共50个小题，每小题2分，共100分。

在每个小题所给出的选项中，只有一个符合题目要求，不选、多选、错选均不得分）1．在本征半导体中掺入（）元素可形成N型半导体。

A．二价 B．三价 C．五价 D．六价2．如图所示电路中，设二极管是理想的，则A、O两点之间的电压U AO为（）A．＋6VB．－6VC．＋12VD．＋18V3．两个稳压管串联可以得到的稳压值有（）A．一种 B．二种 C．三种 D．四种4．某半波整流电容滤波电路，负载上得到的直流电压为12V，则变压器输出的交流电压为（）A．10V B．12V C．14V D．17V5．三极管具有电流放大作用的外部条件是（）A．发射结正偏，集电结正偏。

B．发射结反偏，集电结正偏。

C．发射结反偏，集电结反偏。

D．发射结正偏，集电结反偏。

6．如图所示为哪种MOS管的图形符号（）A．增强型NMOS管B．增强型PMOS管C．耗尽型NMOS管D．耗尽型PMOS管7．若放大器的输出信号既发生饱和失真，又发生截止失真，原因是（）A．静态工作点太高 B．静态工作点过低C．输入信号幅度过大 D．输入信号幅度过小8．放大器外接负载电阻R L后，输出电阻ro将（）A．增大 B．减小 C．不变 D．等于R L9．放大器设置合适的静态工作点，以保证晶体管放大信号时，始终工作在（）A．饱和区 B．截止区 C．放大区 D．击穿区10．放大器引入负反馈后，（）A．放大倍数下降，通频带不变。

B．放大倍数下降，通频带变宽。

C．放大倍数下降，通频带变窄。

D．放大倍数不变，通频带变窄。

11．若要降低放大器的输出电阻，提高放大器的输入电阻，应引入的负反馈类型为（）A．电压串联 B．电压并联 C．电流串联 D．电流并联12．射极输出器以反馈的角度来看属于（）负反馈。

A．电压串联 B．电流串联 C．电压并联 D．电流并联13．差动放大器在集成运放中的主要作用是（）A．稳定电压放大倍数 B．提高输入电阻C．克服零点漂移 D．展宽通频带14．如图所示运算放大器的输出电压U O为（）A ．9VB ．－9VC ．3VD ．－3V15．正弦波振荡器的振荡频率取决于（ ）A ．电路的放大倍数B ．正反馈深度C ．反馈元件的参数D ．选频网络的参数16．静态````工作点设在交流负载线中点的功放是（ ）A ．甲类功放B ．乙类功放C ．甲乙类功放D ．丙类功放17．某电路需要固定的－9V 电源电压，如用集成稳压器稳压，则稳压器的型号为（ ）A ．CW7809B ．CW7909C ．CW317D ．CW33718．单向晶闸管的导通条件是（ ）A ．阳极加正电压，控制极加负电压。

B ．阳极加负电压，控制极加正电压。

C ．阳极加负电压，控制极加负电压。

D ．阳极加正电压，控制极加正电压。

19．串联型稳压电路中的放大环节放大的对象是（ ）A ．基准电压B ．取样电压与基准电压之差C ．取样电压D ．输出电压20．在分压式偏置放大电路中，当三极管的β值增大时，电路中的静态工作点（ ）A ．I BQ 增大B ．I BQ 减小C ．U CEQ 减小D ．均保持不变21．用作开关作用的三极管工作在输出特性的（ ）。

A ．放大区B ．饱和区C ．截止区D ．饱和区或截止区22．如图所示电路中，C=800pF ，R=10K Ω输入方脉冲信号Ui 的宽度tp=64μs 。

则该电路为（ ）A ．微分电路B ．积分电路C ．低通滤波器D ．阻容耦合电路23．“有0出1，全1出0”属于（ ）A ．与逻辑B ．或逻辑C ．非逻辑D ．与非逻辑24．将十进制数35转换为二进制数为（ ）A ．100011B ．110001C ．110010D ．1001125．逻辑函数B A B A B A AB +++，化简后结果是（ ）A ．1B ．0C ．A ＋BD ．AB26． 对于主从JK 触发器来说，CP=1时，若Q=0，J=0，K 为任意状态，这时Q 主的状态为（ ）A ．0B ．1C ．0与1都有可能D ．翻转27．下列电路中，属于时序逻辑电路的是（ ）A ．编码器B ．译码器C ．数据选择器D ．计数器28．如果需要把正弦波信号转换为矩形脉冲输出，可利用的电路为（ ）A ．3—8线译码器B ．比较器C ．施密特触发器D ．单稳态触发器29．在基本RS 触发器中，如果0==D D S R ，则输出端Q 的状态为（ ）A．0 B．1 C．不变 D．不定30．十进制数85的BCD码是（）A．1000 0101 B．1000 101 C．1010 101 D．1010 010131．R1和R2为两个并联电阻，已知R2=2R1，若R2上消耗的功率为1W，则R1消耗的功率为（）A．1W B．2W C．3W D．4W32．在全电路中，若电源电动势和内阻均不变，而将负载加重，则电路中的电流（）A．减小 B．增大 C．不变 D．不能确定33．如图所示，已知R1=R2=R3=R4=R5=10KΩ，AB之间的等效电阻为（）A．8ΩB．10ΩC．6.25ΩD．8.25Ω34．在一个足够大的磁场中，线框ABCD向右做匀速运动，那么线框内（）A．没有感应电流产生B．产生感应电流，方向ABCDAC．产生感应电路，方向ADCBAD．不能确定35．制造录音机磁带的材料是（）A．硬磁材料 B．矩磁材料 C．软磁材料 D．反磁材料36．如图所示，C1=3μF，C2=2μF，C3=4μF，AB间的等效电容为（）A．3μFB．6μFC．4μFD．2μF37．在对称三相交流电路中，电源和负载的参数都保持不变，只改变三相负载的连接方式，则线电流与总功率为（）A．I L△=3I L Y P△=3P Y B．I LY=3I△ P Y=3P△C．I L△=3I LY P△=3P Y D．I LY=3I△ P Y=3P△r=294Ω的信号源，其负载为阻抗等于6Ω38．某功率放大器的输出端相当于E=3V，o的扬声器，为了满足“匹配”，则功率放大器与扬声器之间所接变压器的变压比为（）A．n=6 B．n=7 C．n=8 D．n=939．实验测得某有源二端线性网络的开路电压为12V，短路电流为2A，当外接负载为3Ω，其端电压为（）A．2V B．3V C．4V D．6V40．要改变三相异步电动机转向，采取的方法是（）A．改变交流电的频率 B．改变三相交流电源的相序C．改变定子绕组磁极对数 D．改变三相交流电源的电压41．两组材料、几何尺寸完全相同的远距离输电线路，分别采用两种不同电压输送相同电能，为使线路功率损耗之比为10000∶1，则要求这两种电压之比为（）A．1∶10000 B．10000∶1 C．1∶100 D．100∶142．使用电感元件与电容元件组成滤波电路，是利用它们有不同的（）A．记忆特性 B．储能特性 C．动态特性 D．抗频特性43．动力供电线路中，采用三相四线制供电，交流电频率为50Hz，线电压为380V，则（）A．相电压为380V B．相电压为220VC．交流电的周期为0.2S D．线电压的最大值为380V10Ω·m的材料称为（）44．不同的物质有不同的电阻率，通常将电阻率大于7A．导体 B．半导体 C．绝缘体 D．超导体45．旋转磁场的转速与（）A．电源的电压成正比 B．频率和磁极对数成正比C．频率成反比，与磁极对数成正比 D．频率成正比，与磁极对数成反比46．关于变压器的绕组，正确的说法是（）A．原绕组的匝数一定比副绕组的匝数多 B．副绕组的匝数一定比原绕组匝数多C．高压绕组在低压绕组的外边 D．低压绕组在高压绕组的外边47．RLC串联电路发生谐振，下列说法正确的是（）A．Q值越大，通频带越宽 B．总电压是电感两端电压的Q倍48．变压器工作的原理依据是（）A．静电感应 B．电磁感应 C．静电屏蔽 D．等效变换49．一只表头的满偏电流Ig=50μA，内阻Rg=5KΩ，要用它测最大为50V的电压，应该在表头上（）A．串联一只1000 KΩ的电阻器 B．并联一只1000 KΩ的电阻器C．串联一只995 KΩ的电阻器 D．串联一只25 KΩ的电阻器50．平时所说的“负载过大”是指（）A．超过了用电器的额定电压、额定电流、额定功率B．负载中的电流过大C．负载电阻的阻值过大D．负载向电源索取的功率大于电源的容量二、填空题（本大题共有20个小题，每空1分，共30分，请将正确的答案填在题中的横线上，不填、错填均不得分）1．___________材料剩磁较强，常用来制造永久磁铁。

2．保护接地适用于电压小于1000V，而___________不接在的电气设备。

3．如图，AB为直导线，其运动方向及匀强方向如图所示，则________端电位较高。

4．提高功率因数的方法有______________和_______________。

5．正弦交流电的三要素是____________、___________和_____________。

6．如图所示，电路在开关S断开时的谐振频率为f0，在开关S合上后，电路的谐振频率为______。

7．两只电容C1>C2，串联的等效电容为24PF，并联的等效电容为100PF，则C1=________PF，C2=_______PF。

8．温度每升高_____℃，二极管的反向饱和电流约增加1倍。

9．稳压二极管的稳定电压约等于其____________电压值。

10．在放大电路中三极管的输出特性曲线上，Q点位于________和________的交点。

11．多级放大器的级间耦合方式主要有__________、__________和___________等。

12．射极输出器就是共_________极放大器。

13．直流放大器需要解决的两个主要问题是_______________和_______________。

14．自激振荡器起振的幅度条件是_____________，相位条件是φ=____________。

15．功率放大器的主要任务是放大信号的____________。

16．单结晶体管具有_________特性。

17．运算放大器的一个输入端为地电位时，另一个输入端与之电位相同，称为____。

18．非门的逻辑符号是_____________。

19．______电路位于不同类型逻辑电路之间或逻辑电路与外部电路之间，使二者有效连接且都能正常工作的电路。

20．时序逻辑电路可分为______时序电路和______时序电路两大类。

三、判断题（本大题共有10个小题，每小题2分，共20分。

请在认为正确的小题前面的括号里打“√”，错误的打“×”，判断错误和不判断者，均不得分）（）1．电流互感器使用时，副边可以开路运行。

合集下载

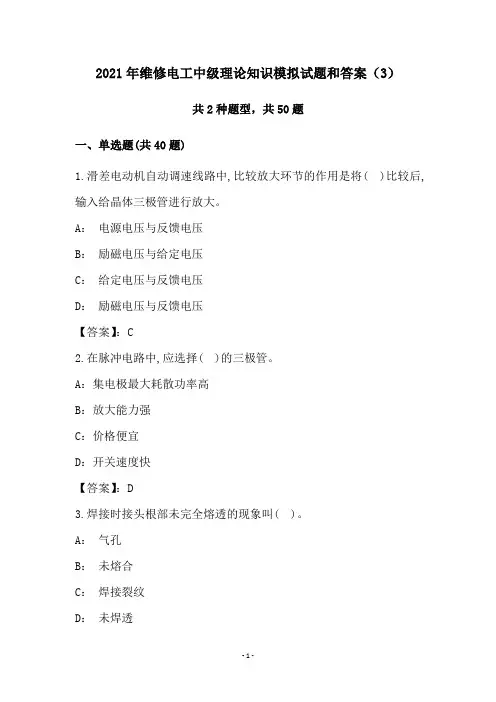

2021年维修电工中级理论知识模拟试题和答案(3)

2021年维修电工中级理论知识模拟试题和答案(3)

2021年维修电工中级理论知识模拟试题和答案（3）共2种题型，共50题一、单选题(共40题)1.滑差电动机自动调速线路中,比较放大环节的作用是将( )比较后,输入给晶体三极管进行放大。

A：电源电压与反馈电压B：励磁电压与给定电压C：给定电压与反馈电压D：励磁电压与反馈电压【答案】：C2.在脉冲电路中,应选择( )的三极管。

A：集电极最大耗散功率高B：放大能力强C：价格便宜D：开关速度快【答案】：D3.焊接时接头根部未完全熔透的现象叫( )。

A：气孔B：未熔合C：焊接裂纹D：未焊透【答案】：D4.RW3-10型户外高压熔断器作为小容量变压器的短路保护,其绝缘瓷支柱应选用额定电压为( )伏的兆欧表进行绝缘电阻摇测。

A： 500B： 1000C： 2500D： 250【答案】：C5.一个硅二极管反向击穿电压为150伏,则其最高反向工作电压为( )。

A：不得超过40伏B：略小于150伏C：等于75伏D：大于150伏【答案】：C6.为了使板牙容易对准工件和切入工件,圆杆端部要倒成圆锥斜角为( )的锥体。

A：、10—15B：、15—20C：、20—25D：、25—30【答案】：A7.阻容耦合多级放大器可放大( )。

A：直流信号B：交流信号C：交.直流信号D：反馈信号【答案】：B8.欲使放大器净输入信号削弱,应采取的反馈类型是( )。

A：正反馈B：并联反馈C：串联反馈D：负反馈【答案】：D9.同步电动机的启动方法主要有( )种。

A： 5B： 4C： 3D： 2【答案】：D10.某台电动机的效率高,说时电动机( )。

A：、做功多B：、功率大C：、功率因数大D：、本身功率损耗小【答案】：D11.对存在机械磨擦和阻尼的生产机械和需要多台电动机同时制动的场合,应采用( )制动。

A：反接B：能耗C：电容D：再生发电【答案】：D12.磁尺主要参数有动态范围、精度、分辩率,其中动态范围应为( )。

A：1~40mB：1~10mC：1~20mD：1~50m【答案】：C13.数字集成门电路,目前生产最多应用最普遍的门电路时( )。

2021年低压电工资格考试全真模拟试题及答案(三)

2021年低压电工资格考试全真模拟试题及答案(三)

2021年低压电工资格考试全真模拟试题及答案（三）一、判断题1．自动开关属于手动电器。

2．自动切换电器是依靠本身参数的变化或外来讯号而自动进行工作的。

3．安全可靠是对任何开关电器的基本要求。

4．胶壳开关不适合用于直接控制5.5kW以上的交流电动机。

5．组合开关可直接起动5kW以下的电动机。

6．万能转换开关的定位结构一般采用滚轮卡转轴辐射型结构。

7．自动空气开关具有过载、短路和欠电压保护。

8．铁壳开关可用于不频繁启动28kW以下的三相异步电动机。

9．通用继电器是可以更换不同性质的线圈，从而将其制成各种继电器。

10.选用电器应遵循的经济原则是本身的经济价值和使用的价值，不至因运行不可靠而产生损失。

11.热继电器的双金属片是由一种热膨胀系数不同的金属材料辗压而成。

12.熔断器的文字符号为FU。

13.按钮的文字符号为SB。

14．接触器的文字符号为FR。

15.时间继电器的文字符号为KM。

16.分断电流能力是各类刀开关的主要技术参数之一。

17.熔断器的特性，是通过熔体的电压值越高，熔断时间越短。

18.从过载角度出发，规定了熔断器的额定电压。

19.热继电器的保护特性在保护电机时，应尽可能与电动机过载特性贴近。

20.频率的自动调节补偿是热继电嚣的一个功能。

21.断路器可分为框架式和塑料外壳式。

22.中间继电器的动作值与释放值可调节。

23.交流接触器常见的额定最高工作电压达到6000V。

24.交流接触器的额定电流，是在额定的工作条件下所决定的电流值。

25.目前我国生产的接触器额定电流一般大于或等于630A。

26.交流接触器的通断能力，与接触器的结构及灭弧方式有关。

27.刀开关在作隔离开关选用时，要求刀开关的额定电流要大于或等于线路实际的故障电流。

28.组合开关在选作直接控制电机时，要求其额定电流可取电动机额定电流的2～3倍。

29.断路器在选用时，要求断路器的额定通断能力要大于或等于被保护线路中可能出现的最大负载电流。

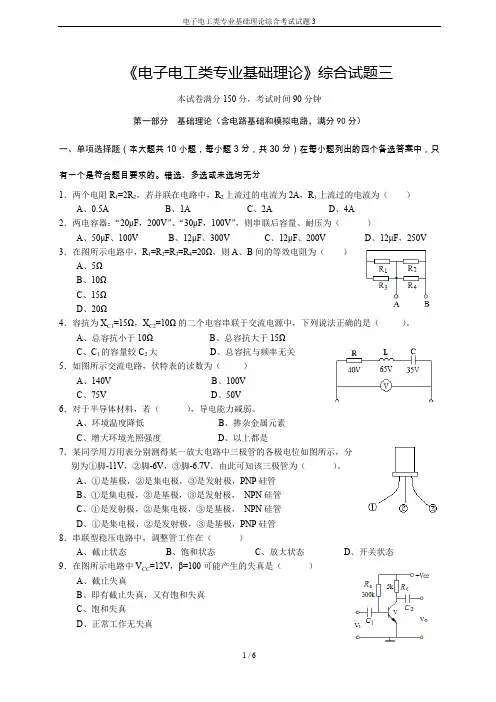

电子电工类专业基础理论综合考试试题3
