3000W 修正波DC-AC逆变器■特性：修正波输出（THD＜3%）瞬间功率高达6000W效率高达85%保护各类：电池高低压保护/输出短路保护/过负载保护/过温度保护/输入反接保护/电池低压警报应用：家电，电动工具，办公和便携式设备，车辆和游艇等。
1年保修电气规格型号BEM3000L输出额定功率(Typ.) 3000W 3000W 3000W交流电压220V 220V 220V频率50HZ±0.5HZ50HZ±0.5HZ50HZ±0.5HZ波形额定电压下, 修正波(THD<3%) 额定电压下, 修正波(THD<3%) 额定电压下, 修正波(THD<3%)输入电池电压12V 24V 48V电压范围(Typ.) 10V-15V 20V-30V 40V-60V 直流电流(Typ.) 277A 138A 69A空载损耗≤0.3A ≤0.2A ≤0.15A 关机模式电流≤20mA ≤20mA ≤20mA 效率(Typ.) ≥90% ≥90% ≥90% 电池类型铅酸电池铅酸电池铅酸电池电池输入保护保险片35A*12 35A*6 35A*6电池低压警报10.5V±0.5V20V±1V42V±2V电池低压保护9.5V±0.5V19V±1V40V±2V电池高压保护15.5V±0.5V30V±1V60V±2V电池反接保护通过内部保险片通过内部保险片通过内部保险片输出保护过温度75℃±5℃75℃±5℃75℃±5℃亮红色指示灯,有报警声,无输出亮红色指示灯，有报警声,无输出亮红色指示灯，有报警声,无输出输出短路红绿灯交替闪,取消短路后自动恢复正常红绿灯交替闪,取消短路后自动恢复正常红绿灯交替闪,取消短路后自动恢复正常过负载(Typ.)≥3000W ≥3000W ≥3000W亮红色指示灯,自锁,降低负载重启恢复正常输出亮红色指示灯,自锁,降低负载重启恢复正常输出亮红色指示灯,自锁,降低负载重启恢复正常输出USB 输出电压5V 5V 无输出电流2A 500mA 无环境工作温度0-40℃＠100％负载工作湿度20-90%RH，无冷藏储存温度、湿度-30℃-+70℃,10-95%RH其它重量净重：4.8 Kg 毛重：6 Kg 尺寸454*180*142 mm(L*W*H)包装490*245*205 mm(L*W*H)备注如未特别说明，所有规格参数25℃环境温度下进行量测。
逆变器规格书或技术手册逆变器规格书及技术手册第一章：引言1.1 逆变器概述逆变器是一种能够将直流电能转化为交流电能的电子设备，常用于太阳能发电、风能发电等可再生能源发电领域。
1.2 目的和范围本规格书及技术手册旨在定义逆变器的规格和性能要求，以及提供操作指南和故障排除方法。
第二章：产品描述2.1 产品结构逆变器主要包括直流输入端、交流输出端、控制电路和故障保护系统等部分。
2.2 产品类型根据应用场景和功率要求，逆变器可以分为多种类型，如太阳能逆变器、风能逆变器等。
2.3 产品规格逆变器的规格包括输入电压范围、输出功率、额定频率、效率等要素。
第三章：性能要求3.1 输入电压范围逆变器应支持广泛的输入电压范围，以适应不同的发电设备。
3.2 输出功率逆变器在额定输入条件下应能提供稳定、可靠的输出功率。
3.3 额定频率逆变器的输出频率应与电网频率相匹配，以确保交流电能的正常供应。
3.4 效率逆变器的转换效率应尽可能高，以最大限度地减小能源损耗。
3.5 波形畸变逆变器的输出波形应接近理想正弦波，并保持低畸变水平，以避免对电器设备的损坏。
3.6 过载和瞬态响应逆变器应具有过载保护功能，并能对电网电压和负载变化快速响应，以提供稳定的电能输出。
第四章：操作指南4.1 连接逆变器应按照说明书的要求正确连接输入和输出设备，并确保连接稳定可靠。
4.2 开启和关闭逆变器的开启和关闭应按照操作指南执行，以确保设备正常运行，并保护设备免受损坏。
4.3 故障诊断和排除逆变器应具备故障自诊断和故障报警功能，并提供故障排除指南，以便用户能够及时发现和解决问题。
第五章：维护保养5.1 清洁逆变器应定期清洁表面和散热器，以保持散热效果，确保设备正常工作。
5.2 检修和更换零部件逆变器在出现故障或性能下降时，应按照说明书提供的方法进行检修和更换零部件。
第六章：安全注意事项6.1 电流保护逆变器应具备电流保护功能，能够防止电流过大造成设备和人员伤害。
逆变器技术规格书一、引言逆变器是一种将直流电转换为交流电的电力装置，广泛应用于太阳能发电、风能发电、电动车充电等领域。
逆变器技术规格书是对逆变器的性能和功能进行详细描述和规范的文件，旨在确保逆变器在设计、制造、安装和使用过程中能够满足相关标准和要求。
二、产品概述逆变器技术规格书首先需要对产品进行概述，包括逆变器的型号、功率范围、输入电压范围、输出电压和频率等基本参数。
同时还需要描述逆变器的外观尺寸、重量、安装方式等信息，以便用户在选择和安装过程中有清晰的了解和指导。
三、性能指标逆变器的性能指标是评价其质量和性能优劣的重要依据。
在逆变器技术规格书中，需要详细列出逆变器的效率、波形失真率、响应时间、过载能力、温度范围、湿度范围等重要性能参数，并且要注明测试方法和标准，以便用户能够准确评估逆变器的性能。
四、输入电路逆变器的输入电路是将直流电能转换为交流电能的关键部分。
逆变器技术规格书中，需要详细描述逆变器的输入电路拓扑结构、电压范围、电流范围、输入过滤器等信息。
同时还需要描述逆变器的输入电压保护功能和输入电流限制功能，以确保逆变器在输入电路异常情况下能够安全可靠地工作。
五、输出电路逆变器的输出电路是将直流电能转换为交流电能并输出给负载的关键部分。
逆变器技术规格书中，需要详细描述逆变器的输出电路拓扑结构、输出电压范围、输出电流范围、输出波形质量等信息。
同时还需要描述逆变器的输出电压保护功能和输出电流限制功能，以确保逆变器在输出电路异常情况下能够安全可靠地工作。
六、控制策略逆变器的控制策略决定了其输出波形质量和响应速度。
逆变器技术规格书中，需要详细描述逆变器的控制策略，包括PWM调制方式、闭环控制方式、电流控制方式等。
同时还需要描述逆变器的启动和停止控制、故障保护和自诊断等功能，以确保逆变器能够在各种工况下稳定运行。
七、通信接口逆变器通常需要与其他设备进行通信，以实现远程监控和控制。
逆变器技术规格书中，需要详细描述逆变器的通信接口类型、通信协议、通信速率等信息。
3KW光伏并网逆变器产品规格书关键词： (4)摘要： (4)1 概述 (4)1.1产品描述 (4)1.2编制依据 (4)2产品名称和型号 (4)2.1产品命名规则 (5)2.2产品附件 (5)2.3系统配置 (5)2.4选配件 (5)3环境要求 (5)3.1工作环境要求 (5)3.2储存环境要求 (6)3.3运输环境要求 (6)3.4咅B件运输环境要求 (7)3.5环境测试项目 (7)4整机尺寸与重量 (7)5噪音 (7)6电磁兼容(EMC) (7)6.1EMI 要求 (8)6.2EMS 要求 (8)7安规要求 (9)8防护等级 (10)9冷却方式 (10)10产品可靠性 (10)11防雷保护 (10)12技术规格 (11)12.1光伏逆变器系统基本技术规格 (11)12.2直流侧性能参数 (11)12.3交流侧性能参数 (12)13产品功能 (12)13.1整机逻辑功能 (12)13.2故障保护 (12)13.3 LCD显示功能 (13)14产品的安装、维护要求 (13)14.1出线方式 (13)14.2进出风口要求 (13)14.3安装和固定 (13)14.4维护要求 (14)15环保要求 (14)关键词：光伏逆变器 , 规格, 标准 ,要求摘要：本产品规格书描述了 3KW 光伏并网逆变器的产品型号定义、 使用环境技术、 技术指标及 功能、 结构尺寸、适用标准等方面的具体要求，用于指导产品的设计开发、 测试验收和后续 的批量生产制造。
1 概述 1.1 产品描述3KVA 光伏并网逆变器及其选配件主要用于太阳能光伏发电系统的系统配套，将光伏电池的直流电能转换为电网所需的交流电能，模块主要实现 MPPT 、BOOST 升压、全桥逆变、孤岛检测及相关保护等功能，以获得最佳发电质量和发电效率。
产品的基本组成包括：1. 输入侧：输入EMI 滤波器、输入DC 继电器(绝缘阻抗检测模块)、BOOS ■升压模块、 电解电容储能模块、母线放电模块；2. 输出侧：逆变模块、输出交流LC 滤波器、交流继电器、输出 EMI 滤波器、熔断器、漏电流检测模块；3. 其它：控制单板、辅助电源模块、通讯模块(RS232\RS485)、散热系统。

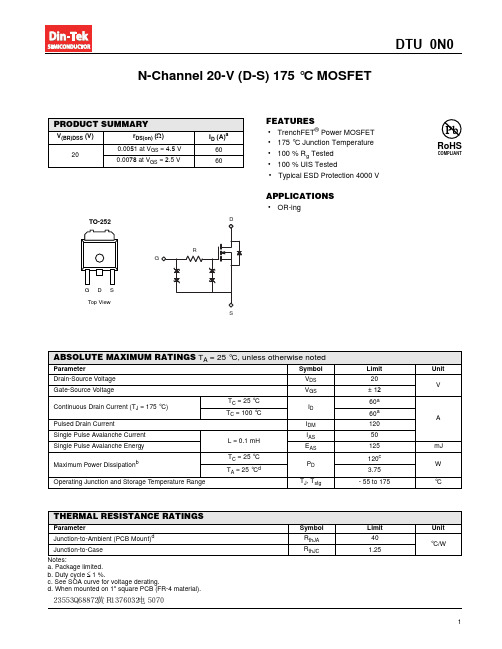

1N-Channel 20-V (D-S) 175 °C MOSFETFEATURES•TrenchFET ® Power MOSFET •175 °C Junction Temperature •100 % R g Tested •100 % UIS TestedAPPLICATIONS•OR-ingPRODUCT SUMMARYV (BR)DSS (V)r DS(on) (Ω)I D (A)a 200.0051 at V GS = 4.5 V 600.0078 at V GS = 2.5 V60Notes:a.Package limited.b.Duty cycle ≤1 %.c.See SOA curve for voltage derating.d.When mounted on 1" square PCB (FR-4 material).ABSOLUTE MAXIMUM RATINGS T A = 25 °C, unless otherwise notedParameterSymbol Limit Unit Drain-Source Voltage V DS 20VGate-Source VoltageV GS± 12Continuous Drain Current (T J = 175 °C)T C = 25 °C I D 60a AT C = 100 °C60a Pulsed Drain CurrentI DM120Single Pulse Avalanche Current L = 0.1 mH I AS 50Single Pulse Avalanche Energy E AS 125mJ Maximum Power DissipationbT C= 25 °C P D 120c W T A = 25 °C d3.75Operating Junction and Storage T emperature RangeT J , T stg- 55 to 175°CTHERMAL RESISTANCE RATINGSParameterSymbol Limit Unit Junction-to-Ambient (PCB Mount)d R thJA 40°C/WJunction-to-CaseR thJC1.25•Typical ESD Protection 4000 VTO-252G D STop View２３５５３Ｑ６８８７２黄Ｒ１３７６０３２电５０７０2Notes:a.Pulse test; pulse width ≤ 300 µs, duty cycle ≤ 2 %b.Independent of operating temperature.c.Guaranteed by design, not subject to production testing.Stresses beyond those listed under “Absolute Maximum Ratings” may cause permanent damage to the device. These are stress ratings only, and functional operation of the device at these or any other conditions beyond those indicated in the operational sections of the specifications is not implied. Exposure to absolute maximum rating conditions for extended periods may affect device reliability.SPECIFICATIONS T J = 25 °C, unless otherwise notedParameter Symbol Test Conditions Min. Typ.Max.UnitStaticDrain-Source Breakdown Voltage V (BR)DSS V DS = 0 V , I D = 250 µA 20V Gate-Threshold Voltage V GS(th) V DS = V GS , I D = 250 µA 0.82Gate-Body LeakageI GSS V DS = 0 V, V GS = ± 8 V ± 10u AZero Gate Voltage Drain Current I DSS V DS = 20 V , V GS = 0 V 1µA V DS = 20 V , V GS = 0 V , T J = 125 °C 50V DS = 20 V , V GS = 0 V , T J = 175 °C250On-State Drain Current aI D(on)V DS ≥ 5 V , V GS = 10 V 100A Drain-Source On-State Resistance ar DS(on)V GS = 4.5 V, I D = 20 A0.00310.0051ΩV GS = 4.5 V, I D = 20 A, T J = 125 °C 0.0058V GS = 4.5 V, I D = 20 A, T J = 175 °C0.007V GS = 2.5 V, I D = 20 A0.00720.0078Forward T ransconductance a g fsV DS = 10 V , I D = 20 A95S Dynamic bInput Capacitance C iss V GS = 0 V , V DS = 10 V , f = 1 MHz5950pFOutput CapacitanceC oss 985Reverse Transfer Capacitance C rss 365Total Gate Charge b Q g V DS = 10 V , V GS = 4.5 V , ID = 50 A 3350nC Gate-Source Charge b Q gs 18Gate-Drain Charge b Q gd 7Gate Resistance R g 0.751.52.3ΩTurn-On Delay Time b t d(on) V DD = 10 V, R L = 0.2 Ω I D ≅ 50 A, V GEN = 4.5 V, R g = 1.0Ω1525ns Rise Time bt r 711Turn-Off Delay Time b t d(off) 3555Fall Time bt f 812Source-Drain Diode Ratings and Characteristics T C = 25°C cContinuous Current I S 60A Pulsed Current I SM 100Forward Voltage a V SD I F = 20 A, V GS = 0 V0.85 1.5V Reverse Recovery Time t rr I F = 20 A, di/dt = 100 A/µs 4590ns Peak Reverse Recovery Current I RM 1.7 3.4A Reverse Recovery ChargeQ rr0.0390.155µC3On-Resistance vs. Gate-to-Source VoltageTransfer CharacteristicsCapacitance4TYPICAL CHARACTERISTICS 25°C, unless otherwise notedGate ChargeSource-Drain Diode Forward VoltageTypical Drain-Source Brakdown Voltagevs. Junction TemperatureOn-Resistance vs. Junction TemperatureThreshold VoltageSingle Pulse Avalanche Current vs. TimeTYPICAL CHARACTERISTICS 25°C, unless otherwise notedNormalized Thermal Transient Impedance, Junction-to-Case51TO-252AA CASE OUTLINENote•Dimension L3 is for reference only.MILLIMETERSINCHESDIM.MIN.MAX.MIN.MAX.A 2.18 2.380.0860.094A1-0.127-0.005b 0.640.880.0250.035b20.76 1.140.0300.045b3 4.95 5.460.1950.215C 0.460.610.0180.024C20.460.890.0180.035D 5.97 6.220.2350.245D1 5.21-0.205-E 6.35 6.730.2500.265E1 4.32-0.170-H 9.4010.410.3700.410e 2.28 BSC 0.090 BSC e1 4.56 BSC 0.180 BSC L 1.40 1.780.0550.070L30.89 1.270.0350.050L4- 1.02-0.040L51.141.520.0450.060ECN: X12-0247-Rev. M, 24-Dec-12DWG: 53471A P P L I C A T I O N N O T ERECOMMENDED MINIMUM PADS FOR DPAK (TO-252)。
