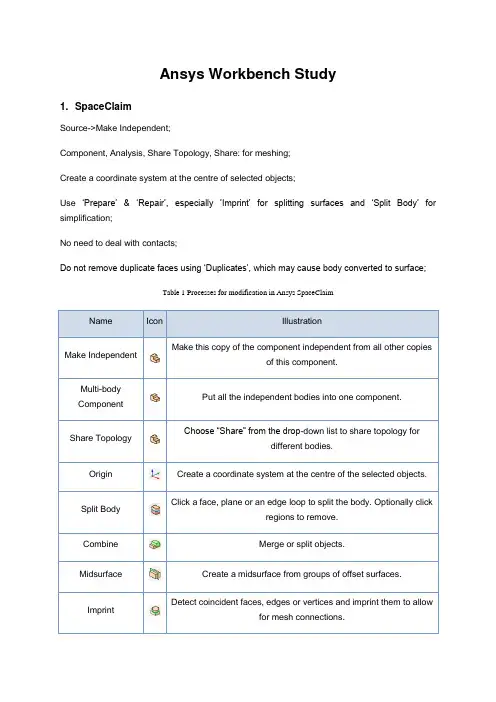

1.被遮挡线/面的选取：（1）.隐藏接触的体；（2）.在该体表面任选一个与遮挡表面相对应的表面（例如平行），然后再依次点击的面过滤器中选项。
2.一个抑制的部件或体，不会被导入CFX-Mesh 或Simulation。
3.“Go To”特征允许快速把图形窗口上选择的体切换树状窗上对应的位置。
4.布尔操作：（creat—boolean）进行布尔运算前实体必须是freezn，进行切片操作（extrend —operation—slice）也是。
也可以在extrend进行相关布尔操作。
5.本workbench中能够导入".sat"文件6.workbench中的1个多体零件的网格划分，但实体间每个实体都独划分格但实体间的节点连续性被保留。
可以通过一个零件冻结，另外一个不冻结，来创建多体零件。
7.创建3D 曲线（线体素）：（1）现有模型点；（2）坐标（文本）文件:".txt"坐标（文本）文件的格式，#表示此行是注解，忽略空行，数据行包括5个数据域，被空格或TAB键隔开A)组号（整数）B)点号（整数）C) X 坐标D) Y 坐标E) Z 坐标注意: •在同一数据行中出现同样的组号和点号是错误的，必须是唯一的；•对于封闭曲线，最后一行的点号应该是0,并且忽略最后一点的坐标区。
8.Symmetry:进行对称切割。
9.merge topology—拓扑融合：Yes—优化特征体拓扑；No—不改变特征体拓扑。
10.fill—填充：by cavity—通过空洞；by caps—通过覆盖。
创建填充内部空隙如孔洞的冻结体，对激活或冻结实体均可进行操，在CFD应用中创建流动区域很有用。
并且可以进行网格划分。
例如：模拟密封空心管的内部流动区域。
步骤:•创建表面并封闭管道两端。
•Use>Concept>Surfaces from Edges创建端部表面•用Fill by Caps创建内部流动区域11. Drag—拖曳:按住鼠标左键用光标可以选择多个点、边不放，进行移动或者缩放。
12.Replicate —等于Copy + Paste命令：即复制加黏贴。
13.“从表面”和用已有几何体创建草图的快捷方式：选中创建新平面所用的表面，然后直接切换到草图标签开始绘制草图；此时新工作平面和草图已经自动创建！14. 平面创建：flip xy—axes：将xy axes的正方向分别反向180°；Rotate about edge —使平面沿其法向的边旋转一定的角度；align x —axis with edge ：使x 轴沿某条边；15.sketch instance —草图援引：即把一个草图复制到另外的一个工作面内。
复制的草图和源草图始终保持一致，也就是说复制对象随着源对象的更新而更新，并且可以进行援引草图的偏移。
.sketch projection —草图投影：即把一个面或体、线投影到另外的工作平面。
{在一个地方}。
16.外部文件的导入:第一个保持双向互联性，可以打开操作特征进行修改；第二个则不可以在workbench 中打开操作特征进行修改。
{注意，安装时必须将接口弄好，否则第一个特征无效}17. imprint face —印记面：从体或面的表面获取一个表面，用于网格划分和施加压力。
{extrude —operation ，load point （力的作用点）创建，point-type}18.算法的选取：Pure Penalty 和Augmented Lagrange 方法的区别就是后者加大了接触力（压力）的计算.因为额外因子λ, 增强的Lagrange 方法对于罚刚度knormal 的值不敏感.:=K =+=norm al norm al penetrationnorm al norm al penetration norm al F F K F D O Fχχλ罚函数法增强拉格朗日法：拉格朗日法：拉格朗日方法增加了额外的自由度(接触压力)来满足接触协调性. 因此, 接触力(接触压力) 作为一额外自由度直接求解，而不通过接触刚度和穿透计算得到.此方法可以得到0或接近0的穿透量,不需要压力自由度法向接触刚度（零弹性滑动）.但需要直接求解器，这要消耗更多的计算代价.尽管Workbench-Mechanical 默认为“Pure Penalty”, 但在大变形问题的无摩擦或摩擦接触中建议使用“Augmented Lagrange”.对无摩擦或摩擦接触, 考虑使用Augmented Lagrange 或NormalLagrange 方法.由于其良好的特性和灵活性，推荐使用Augmented Lagrange 方法如果用户不想考虑法向刚度同时要求零穿透，可以使用Normal Lagrange 方法.但必须使用直接求解器(Direct Solver)，这也许会限制求解模型大小.只有Pure Penalty 和Augmented Lagrange 公式实际支持对称行为.Normal Lagrange 和MPC 要求非对称行为.19.接触刚度在求解中可自动调整. 如果收敛困难,刚度自动减小，因此可以将updatestiffness：自动法向接触刚度knormal是影响精度和收敛行为最重要的参数.刚度越大，结果越精确，收敛变得越困难.如果接触刚度太大，模型会振动，接触面会相互弹开。
弯曲为主的问题: 手动输入“Normal Stiffness Factor” 为“0.01” 到“0.1”之间的数值。
20.对称接触行为：这意味着接触面和目标面不能相互穿透；对于非对称或自动非对称行为：仅仅限制接触面不能穿透目标面；自动非对称行为中：接触面和目标面的指定可以在内部互换。
对于对称接触行为：结果将会同时在接触和目标面上显示出来。
这意味着真实的接触压力是两个结果的平均值.对于非对称行为:目标面上接的结果为零,而触面上显示真实的接触压力。
21.interface treatment—界面处理设置：建模时部件之间往往存在间距或间隙，在建立有摩擦或无摩擦行为的初始接触时需要被忽略，为了解决这种情况，利用界面处理可以内部偏移接触面到一指定的位置。
“Adjustedto Touch” 让Simulation 决定需要多大的接触偏移量来闭合缝隙建立初始接触。
“Add Offset, Ramped Effects” –在一个载荷步内分几个子步逐步施加干涉。
“Add Offset, No Ramping” –在第一个子步内一次完成载荷的施加。
并在offset输入接触面偏移距离。
22. Contact Tool—检查装配接触情况：1.）在Connections下插入，进行加载前验证初始信息(状态、间隙、渗透、pinball等)。
2.）在Solution 下插入，验证最终信息各个接触区域载荷(力和力矩、间隙、渗透)传递是最终求解的一部分.23.收敛性：tolerance—收敛容差，默认0.5%。
当使用多个收敛准则时，为加速收敛时，可以将收敛容差改为5%。
假如你只能使用一个收敛准则，建议你提高收敛容差（0.01以下）。
24. CFD—计算流体力学：CFD网格的四面体单元通常是一阶的。
tetra—四面体网格划分；hex dominant—六面体网格划分。
此方法对于不可扫掠的体，要得到六面体网格时被推荐，对内部容积大的体有用，对体积和表面积比小的薄复杂体无用对于二维几何体：quad dominant—四边形单元为主；triangles—三角形单元；uniform quad—均匀四边形单元。
对许多简单几何，扫掠技术是生成六面体网格的一种简单方式.25.命令流输入,只需在相应模板的下放插入commands即可.26.在载荷施加选项中,“Components”表示键入X, Y, 或Z向载荷大小,即三个方向的分力;“Vector”, 选择确定载荷方向的几何并输入载荷幅值,即合力.27. Contact Sizing：对于面面接触或面边接触区域，在接触面上生成相同大小的单元。
可以指定“Element Size” 或“Relevance”;选择Mesh Control菜单下的Contact Sizing来指定接触区域;或把Contact Region Objects（接触域对象）拖放到MeshObjects（网格划分对象）中。
28.refinement—细化已经存在的网格:加密系数范围是1~3（最小到最大）。
首先对对象初始加密，然后refinement加密控制把初始网格的单元边分割为两半。
加密水平控制加密迭代的次数。
29. Inflation Control：对沿指定边界添加多层单元有用。
常用在CFD 和EMAG中，但可能对结构应用中的应力集中等也有帮助。
并且必须先在体尺寸定义前，Inflation才能选面。
30.point mass_质量点:在模型中添加一个质量点来模拟结构中没有明确建模的重量体：质量点只能和面一起使用。
质量点只受包括加速度、重力加速度和角加速度的影响。
质量是与选择的面联系在一起的，并假设它们之间没有刚度,不存在转动惯性.31. Frictionless Surface和fixed support的区别:无摩擦支撑约束是一种施加在整个面的法线方向上的约束.除了支撑面的正、负法线方向, 该约束允许其余各方向的平移. 固定约束：约束被选点，边缘或面上所有的自由度.。
