Ansys 过盈装配压入力分析
1.建模：
建立轴承、壳体、压头的三维模型，模型的装配关系见下图所示：
将建好的模型导入ANSYS Workbench
2.建立材料属性：
在ANSYS Workbench中建立如下所示的材料参数，通过Engineering Data 模块建立。
并将材料和相关部件进行关联。
3.网格划分：
采用六面体为主的方法进行网格划分，网格尺寸为2mm，最终网格数量为20164，节点总数为75013。
有限元模型如下图所示：
4.接触设置：
压头和轴承之间建立绑定接触
轴承外圈和壳体内圈接触区域建立摩擦接触，设置摩擦系数为0.09，设置过盈量为0.012mm。
5.载荷约束：
压入过程中，模拟实际情况，约束壳体底部，在压头端部施加位移载荷，压入10mm。
进行非线性强度分析。
6.计算结果：
提取压头端部的支反力，绘制曲线。
ansys workbench建模仿真技术及实例详解-回复什么是ANSYS Workbench建模仿真技术，以及提供一个实例来详解。
ANSYS Workbench建模仿真技术是一种集成在ANSYS软件平台下的先进仿真建模工具。
它能够提供全面的、高精度的仿真分析，用于解决各种工程问题。
ANSYS Workbench能够模拟并分析结构力学、流体动力学、热传导和电磁场等各种物理现象，它是一个功能强大且灵活的工具，可用于设计优化、性能评估和故障诊断等应用。
ANSYS Workbench的优势之一是其集成的工作环境。
它提供了一个统一的界面，允许工程师能够轻松地建立多物理场的模型、设置边界条件、进行网格划分以及执行仿真分析。
这个集成环境大大提高了工作效率，减少了因为转换格式而产生的错误和不一致性。
ANSYS Workbench还具有高度可扩展性。
它支持多种不同类型的分析，并且可以与其他工具和软件集成。
这使得工程师能够根据他们的特定需求，选择合适的分析方法和模型。
此外，ANSYS Workbench还可以通过添加插件和自定义脚本等方式进行扩展和定制化，以满足用户需求。
下面以一个实例来详细说明ANSYS Workbench建模仿真技术的应用。
假设我们要设计一个汽车的底盘，我们希望通过仿真分析来优化其刚度和强度。
首先，我们需要建立一个底盘的三维几何模型。
可以使用ANSYS SpaceClaim软件来创建几何模型，然后将其导入到ANSYS Workbench 中进行后续分析。
接下来，我们需要定义材料属性。
通过在材料库中选择合适的材料，并输入相应的力学参数，如弹性模量、泊松比和屈服强度等。
这些参数将用于定义底盘的材料行为。
然后，我们需要设定边界条件。
我们可以设定车轮的载荷、车身的支撑条件、底盘的连接方式等。
这些边界条件将用于约束和模拟底盘在实际工况下的受力情况。
接着，我们需要对几何模型进行网格划分。
ANSYS Workbench提供了多种网格划分工具，可以根据模型的复杂性和分析需求选择合适的网格类型和划分方法。
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为*10^11,波动比为。
.)在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……。

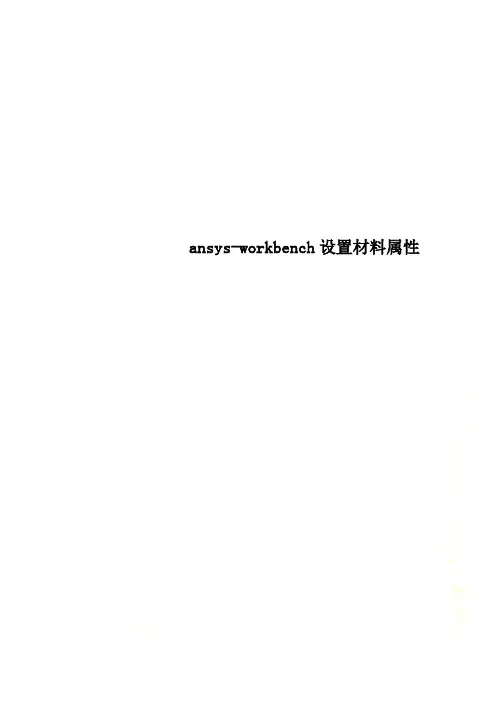

ansys-workbench设置材料属性
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为 2.09*10^11,波动比为0.269。
.)
在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，
点击下图A2
3.会出现下面的图，点
A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit
在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……。
（完整版）ansysworkbench常见材料设置
Ansys workbench常⽤材料属性
1. isotropic secant coefficient of expansion 各向同性的热胀系数
需要输⼊基准温度、热膨胀系数。
基准温度，默认22度热膨胀系数
2. orthotropic secant coefficient of expansion 各向异性的热胀系数
需要输⼊基准温度、三个⽅向的热膨胀系数。
3. isotropic instantaneous coefficient of expansion 各向同性的热胀系数（随温度变化）需要输⼊基准温度、热膨胀系数。
（随温度变化）
4. orthotropic instantaneous coefficient of expansion 各向异性的热胀系数（随温度变化）需要输⼊基准温度、三个⽅向的热膨胀系数。
（随温度变化）
5. 阻尼系数、质量阻尼、刚度阻尼
6.Isotropic elasticity 各项同性的线弹性材料需要输⼊弹性模量与泊松⽐
7.orthotropic elasticity 各项异性的线弹性材料需要输⼊各⽅向的弹性模量与泊松⽐
8 Bilinear isotropic/kinematic hardening 双线性材料（⾮线性材料）需要输⼊屈服强度及切向模量，需要配合isotropic elasticity使⽤。
9.multilinear isotropic/kinematic hardening 多线性材料（⾮线性材料，应⼒应变曲线）需要配合isotropic elasticity使⽤，输⼊应⼒应变曲线。
a n s y s w o r k
b e n
c h设
置材料属性
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为0.269。
.)
在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图
A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit
在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……。

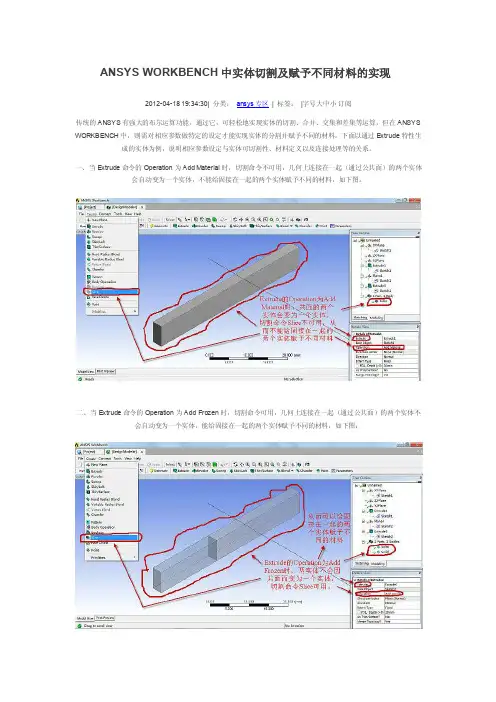

ANSYS WORKBENCH中实体切割及赋予不同材料的实现2012-04-18 19:34:30| 分类：ansys专区| 标签：|字号大中小订阅传统的ANSYS有强大的布尔运算功能，通过它，可轻松地实现实体的切割、合并、交集和差集等运算，但在ANSYS WORKBENCH中，则需对相应参数做特定的设定才能实现实体的分割并赋予不同的材料。
下面以通过E xtrude特性生成的实体为例，说明相应参数设定与实体可切割性、材料定义以及连接处理等的关系。
一、当E xtrude命令的Operation为Add Material时，切割命令不可用，几何上连接在一起（通过公共面）的两个实体会自动变为一个实体，不能给固接在一起的两个实体赋予不同的材料，如下图：二、当E xtrude命令的Operation为Add Frozen时，切割命令可用，几何上连接在一起（通过公共面）的两个实体不会自动变为一个实体，能给固接在一起的两个实体赋予不同的材料，如下图：三、固接在一起的两个不同（材料）实体，需用Form New P art命令组成一个part，如下图，否则其接触面（连接面）需用接触单元连接。
四、应用Form New P art命令组成一个part后的效果，如下图。
