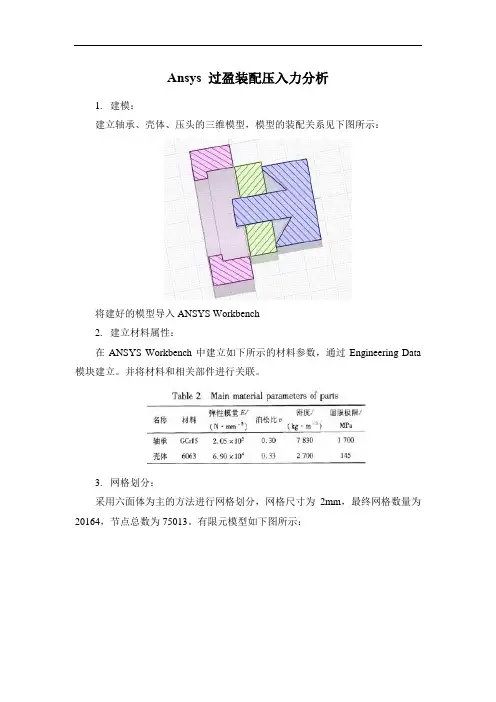

Ansys 过盈装配压入力分析
1.建模：
建立轴承、壳体、压头的三维模型，模型的装配关系见下图所示：
将建好的模型导入ANSYS Workbench
2.建立材料属性：
在ANSYS Workbench中建立如下所示的材料参数，通过Engineering Data 模块建立。
并将材料和相关部件进行关联。
3.网格划分：
采用六面体为主的方法进行网格划分，网格尺寸为2mm，最终网格数量为20164，节点总数为75013。
有限元模型如下图所示：
4.接触设置：
压头和轴承之间建立绑定接触
轴承外圈和壳体内圈接触区域建立摩擦接触，设置摩擦系数为0.09，设置过盈量为0.012mm。
5.载荷约束：
压入过程中，模拟实际情况，约束壳体底部，在压头端部施加位移载荷，压入10mm。
进行非线性强度分析。
6.计算结果：
提取压头端部的支反力，绘制曲线。
ansys workbench建模仿真技术及实例详解-回复什么是ANSYS Workbench建模仿真技术，以及提供一个实例来详解。
ANSYS Workbench建模仿真技术是一种集成在ANSYS软件平台下的先进仿真建模工具。
它能够提供全面的、高精度的仿真分析，用于解决各种工程问题。
ANSYS Workbench能够模拟并分析结构力学、流体动力学、热传导和电磁场等各种物理现象，它是一个功能强大且灵活的工具，可用于设计优化、性能评估和故障诊断等应用。
ANSYS Workbench的优势之一是其集成的工作环境。
它提供了一个统一的界面，允许工程师能够轻松地建立多物理场的模型、设置边界条件、进行网格划分以及执行仿真分析。
这个集成环境大大提高了工作效率，减少了因为转换格式而产生的错误和不一致性。
ANSYS Workbench还具有高度可扩展性。
它支持多种不同类型的分析，并且可以与其他工具和软件集成。
这使得工程师能够根据他们的特定需求，选择合适的分析方法和模型。
此外，ANSYS Workbench还可以通过添加插件和自定义脚本等方式进行扩展和定制化，以满足用户需求。
下面以一个实例来详细说明ANSYS Workbench建模仿真技术的应用。
假设我们要设计一个汽车的底盘，我们希望通过仿真分析来优化其刚度和强度。
首先，我们需要建立一个底盘的三维几何模型。
可以使用ANSYS SpaceClaim软件来创建几何模型，然后将其导入到ANSYS Workbench 中进行后续分析。
接下来，我们需要定义材料属性。
通过在材料库中选择合适的材料，并输入相应的力学参数，如弹性模量、泊松比和屈服强度等。
这些参数将用于定义底盘的材料行为。
然后，我们需要设定边界条件。
我们可以设定车轮的载荷、车身的支撑条件、底盘的连接方式等。
这些边界条件将用于约束和模拟底盘在实际工况下的受力情况。
接着，我们需要对几何模型进行网格划分。
ANSYS Workbench提供了多种网格划分工具，可以根据模型的复杂性和分析需求选择合适的网格类型和划分方法。
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为*10^11,波动比为。
.)在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……。
（完整版）ansysworkbench常见材料设置
Ansys workbench常⽤材料属性
1. isotropic secant coefficient of expansion 各向同性的热胀系数
需要输⼊基准温度、热膨胀系数。
基准温度，默认22度热膨胀系数
2. orthotropic secant coefficient of expansion 各向异性的热胀系数
需要输⼊基准温度、三个⽅向的热膨胀系数。
3. isotropic instantaneous coefficient of expansion 各向同性的热胀系数（随温度变化）需要输⼊基准温度、热膨胀系数。
（随温度变化）
4. orthotropic instantaneous coefficient of expansion 各向异性的热胀系数（随温度变化）需要输⼊基准温度、三个⽅向的热膨胀系数。
（随温度变化）
5. 阻尼系数、质量阻尼、刚度阻尼
6.Isotropic elasticity 各项同性的线弹性材料需要输⼊弹性模量与泊松⽐
7.orthotropic elasticity 各项异性的线弹性材料需要输⼊各⽅向的弹性模量与泊松⽐
8 Bilinear isotropic/kinematic hardening 双线性材料（⾮线性材料）需要输⼊屈服强度及切向模量，需要配合isotropic elasticity使⽤。
9.multilinear isotropic/kinematic hardening 多线性材料（⾮线性材料，应⼒应变曲线）需要配合isotropic elasticity使⽤，输⼊应⼒应变曲线。
a n s y s w o r k
b e n
c h设
置材料属性
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为0.269。
.)
在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图
A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit
在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……。
Ansys静力分析实例： 1 问题描述： 如图所示支架简图，支架材料为结构钢，厚度10mm，支架左侧的两个通孔为固定孔，顶面的开槽处受均布载荷，载荷大小为500N/mm。
2 启动Ansys Workbench，在界面中选择Simulation启动DS模块。
3 导入三维模型，操作步骤按下图进行，单击“Geometry”，选择“From File”。
从弹出窗口中选择三维模型文件，如果文件格式不符，可以把三维图转换为“.stp”格式文件，即可导入，如下图所示。
4 选择零件材料：文件导入后界面如下图所示，这时，选择“Geometry”下的“Part”，在左下角的“Details of ‘Part’”中可以调整零件材料属性。
5 划分网格：如下图，选择“Project”树中的“Mesh”，右键选择“Generate Mesh”即可。
【此时也可以在左下角的“Details of‘Mesh’”对话框中调整划分网格的大小（“Element size”项）】。
生成网格后的图形如下图所示： 6 添加分析类型：选择上方工具条中的“New Analysis”，添加所需做的分析类型，此例中要做的是静力分析，因此选择“Static Structural”，如下图所示。
7 添加固定约束：如下图所示，选择“Project”树中的“Static Structural”，右键选择“Insert”中的“Fixed Support”。
这时左下角的“Details of ‘Fixed Support’”对话框中“Geometry”被选中，提示输入固定支撑面。
本例中固定支撑类型是面支撑，因此要确定图示6位置为“Face”，【此处也可选择“Edge”来选择“边”】然后按住“CTRL”键，连续选择两个孔面为支撑面，按“Apply”确认，如下图所示。
8 添加载荷：选择“Project”树中的“Static Structural”，右键选择“Insert”中的“Force”，如下图所示。
ansys workbench static acoustics例子-回复Ansys Workbench Static Acoustics例子Ansys Workbench是一款强大的工程仿真软件，其中一个常用的模块就是Static Acoustics，用于静态声学分析。
本文将详细介绍Static Acoustics的使用，并结合一个例子来解释每个步骤。
第一步- 准备几何模型：在使用Ansys Workbench Static Acoustics之前，我们需要准备一个具体的几何模型。
这个模型可以是实际的产品或者一个虚拟的构件。
例如，我们可以选择一个汽车座椅的模型。
在这个例子中，我们不仅关心车座的性能，还关心座椅在运行过程中产生的噪音。
第二步- 导入模型并设置几何：将准备好的几何模型导入Ansys Workbench。
在“Geometry”选项中，我们可以对几何模型进行编辑和修改。
例如，我们可以对汽车座椅的形状进行一些调整，以便更好地适应用户的身体结构。
第三步- 定义声学材料属性：接下来，我们需要定义座椅的声学材料属性。
在“Engineering Data”选项卡中，我们可以添加材料并定义其声学属性，包括声速、密度、损耗系数等。
这些属性将对声学分析结果产生影响。
第四步- 建立网格：在声学分析中，一个重要的步骤是建立一个合适的网格。
在Ansys Workbench中，我们可以使用“Meshing”选项卡为几何模型创建网格。
这个网格应该有足够的细节来精确地模拟声学问题，同时也应该具有合适的单元密度和质量。
第五步- 定义边界条件：在声学分析中，定义准确的边界条件非常重要。
在Ansys Workbench的Static Acoustics模块中，我们可以设置各种边界条件，如声源、吸收边界等。
你可以选择合适的边界条件，以满足你的分析需求。
第六步- 定义分析类型：在Static Acoustics模块中，我们可以选择不同的分析类型。
ANSYSWorkbench重要操作-批量修改Bonded功能和材料
参数
这是 ANSYS 工程实战第 45 篇文章
问题描述：在使用 ANSYS Workbench 进行仿真分析时，有些快速操作功能，这里介绍批量修改Bonded 和材料参数功能，这些操作并不难，只是很少想到去用。
1. 快速批量修改 Bonded 功能
在使用 ANSYS Workbench 进行仿真分析时，需要对复杂模型进行接触设置，由于接触对比较多，有几十组以上，一个一个进行操作就比较费时间，可以按下图 1 进行操作。
图 1 对窗口进行重新布局设置
选择所有要修改的接触组，在工作界面左下角依次点击 Details of Contact Region - Definition - Type，在接触类型中选择 Bonded ,此时所有选择的接触对的接触类型都变为 Bonded 。
2. 快速批量修改接触热导率值
选择要设置相同接触热导率的接触组，如图2。
图 2 选择接触组
设置接触热导率方式：在工作界面左下角依次点击 Details of Multiple Selection –Advanced –Thermal Conductance ，选择 Manual 选项，如图 3 。
图 3 设置接触热导率的输入方式
在 Details of Multiple Selection –Advanced –Thermal Conductance value 输入接触热导率值，如0.1 W/mm^2℃，如图4。
图 4 输入接触热导率值。
（所用材料为 45号钢，其参数为密度 7890 kg/mA-3,杨氏模量为 2.09*10X1,波动比为0.269。
.）在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图 engineering data 或右击点 editA1 寿 Static Structural (ANSYS)2 夕 Engineering Data“」 3• Geometry 亨丿 斗* Medel誉 £5 淘 Setip T j6碣 Soluton盲 *7 0 Results 層jStatic Structural (ANSYS)2.通过view 打开outline 和properties 选项，点击下图3場 Structural Steel□tgSiFatigue Data atzero mean str 亡com&s from 1996ASME6PV Code,Section 8P Div 2r Table 5-110.1*C lick hereto add a new material4. 新建，输入453.会出现下面的图，点 A* MiEngmeenrig DataOutline of Schematic A2: Engineering DataUniaxiat Test D&ta Biaxial Test DataTest Data Volumetnc Test DataI 田 Hyperelasbc 田 Plasticity R1 Life(±J Strength6. 出现下图3 Structural Sled□ © Fatigue Data atzero mean stress comej from 1993 ASMEBfV Code, Section®, Div 2H Table S-110.14 言關＞ 45□* Click hereto add a new material5. 左键双击击 toolbox 内的 density 禾口 isotropicelasticityPhy^jcal Properties---------------------- iDensib/ ----Orthotropic Secant Coefficient Isotropic Instantaneous CoeffOrthotropic Instantaneous Cot Constant Damping CoeffiaentDamping FactorContents of Engineering Data 上 空 S..DtEcripbonMaterialInotropic Secant Co efficient of$5 Anisotropic El astidty 曰 ExperimentalStressstrain Datd7•输入值8•左键单击A39•出现下图| Outioe of Sdhematic A2: Engine皂「irg Data▼A B C D E1Contents of General Mateiiais 丄Add S.DeEcription23蔻Ak 廿◎General properties for ac4畑Aluminum Alloy5r General ^luminutn dlhyTati^ue prapertis comefrom MIL-HD吕K-呂FLpmg己3-277, 5埸Concrete5袈CopperAllcty7Gray Cast IronS'觀Magnesium Alkiy9Polyethylene匚nir10% Silicon Anisotropic中11「巒Stainless Sted12炀Structural Steel■Fatigue Data atzero mean stress tomes from 1998ASMEBPV Code. Section 8, Div 2r Table 一in i11.左键单击下图A2会看到45被添加了进来。
10.左键单击点A5后面的出现Outline Filter▼A B C D 1 Data SourceLo «ti on Descri pboii2 拶 Engineering DataA2Contenlts fiItered f□ rStatic Structural [ANSY$). 3右 G en eral M ateri a k □General use material samples faruse in viairiDus ana^s. 斗囲 General No n4i nearMaterials□ General use material SiampHe-s foruseiri ngn-linear 呂naly 呂备』5 Explicit Materials□ Material samplesforuseinan explicit^n^ylsiSH 6 型 H^perei^stic Materials □ Material stress-strdiniddtasdmpkE for curve fitting.7 西| Magnetic B-H CurvesnB ・H Curve samp les spetificforusein amagrietican 白 1丫引占・sFavoriteQuidc access list and defauft: itemsClick her 已 to 日dd 日 new libraryOutfne of Schematic A2： Engineering Data▼A■CD 1Contents of Engineering Doh 丄Description日3 徭45□4 Contrele □5 Structural Steel □Fatigue Data at zero mean stress 匚 omesfrom 1998 ASMiEBPV Code, Sections. Div liable 5-1104*Click hereto add anew material12.左键单击下图的ct Q Return to Project口 rihDtra^lcSefMt Catfficiefi "satropic bi5tBrnjnieau5 CoefF Ortjiotf^icIristMaiiecui 匚加 Gonsrtaait Dimpiftg CatffiMtrt Damping ractor 固 UnurEJasbc□a Ei Source□ □ u □ n□ t50?1piKi1C&wrtnttfiltfrtd furStllK 新创* (MSV 琢~1 -B £DCQnrttntt gf Engihttrl 叩 Drim 二叶5眄-3u4罕 Co^rttt u •M'5陆 Strucujriii Sc (el□FatgueQjta stiff a mtw^tTess carusfrom 删 A5ME HW Code. SM M BjCIv ,2p Table 5-110.1*CJlcfc hcrttg add *nm mittrlal」New 国.Sanrt *a,, S jbnW£“白 Mrf5icd Ppopertis■ G VM 切冊•的會Geh^i use miWifIWM«.Gene-^l Nandinejr MotenisGeneral us« SI &pli 臥砒t 杯詢KKenjIfoW !h an 电華liiit M17甌HfperelksticMjtiErbds W#gne?tjc fl-H Cur*«B-H Cu!7« rp^rpkj Sp«rfitFcir usein jimdgneticjndirfis.回 srengthUnia^ijiTtFt 011:1 也曲:曲T 吕t D-Ma Shew Tt ft ¥^lum 和/Etft □罩!;■ K-iten-il stress-Etna in danj SiampJts forcuive 却 AKfmKt 0 Rjefndt Prtijtd! / Update Rny^Mt || Ql 魅Mvi b> PrejKt,QCwnpdd ： MuleFie Edt V EW Took Oils畐 Orthdb •知it 归侶 MfQtinMilcawRy回Hyp 那載琢 B Fist)旳Q Ke2r 科* ^Tiin DJtiE^aE^ss曰Ln criofi rf□let here to «dd a new libran ：13. 导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit在新的窗口中展开model-geometry左键单击几何体出现details.Outline：fl| Project白鱼Model (A4) 白” j⑲Geometry1 丹HUAKUAI3 由y/、亡oordin曰t已合YEtEmg；—Mesh1_1 - ^\—\Static Structural (AS)Analysis Settings-?®j Solubon (A6)■ - 们Soluton Information14. 左键单击上图中的material下的assignment入下图W15. 选中45Details of B HUAKUAI3' 甲材料属性设置完成。
