ansys workbench建模仿真技术及实例详解-回复题目：ANSYS Workbench建模仿真技术及实例详解引言：ANSYS Workbench是一种强大的工程仿真软件，广泛应用于各个领域的工程设计和分析中。
本文将以ANSYS Workbench建模仿真技术为主题，详细介绍其基本原理、建模方法和实例应用，帮助读者更好地了解和掌握这一工具的使用。
第一部分：ANSYS Workbench基本原理1. ANSYS Workbench简介：介绍ANSYS Workbench的功能和应用领域。
2. ANSYS Workbench的工作流程：详细解释ANSYS Workbench的工作流程和各个模块的作用。
第二部分：ANSYS Workbench建模技术1. 几何建模：介绍ANSYS Workbench中的几何建模工具，包括创建基本几何图形、引入外部几何文件和几何修剪等操作。
2. 材料属性定义：讲解如何设置材料属性，并介绍常用的材料模型和参数的选取。
3. 网格划分：介绍ANSYS Workbench中的网格划分方法，包括自动划分和手动划分两种方式，并讲解网格质量的评估和改善方法。
4. 边界条件设置：讨论各种边界条件的设置方法，如固定边界条件、加载边界条件和对称边界条件等。
5. 求解器选择与设置：介绍ANSYS Workbench中常用的求解器选择和设置方法，包括静态求解和动态求解两种模拟方法，并讨论参数对求解结果的影响。
6. 后处理与结果分析：讲解ANSYS Workbench中的后处理工具的使用方法，包括结果显示、变量提取和结果比较等。
第三部分：ANSYS Workbench建模仿真实例1. 结构力学仿真实例：以某一结构件为例，详细介绍ANSYS Workbench 如何进行结构力学仿真分析，并分析结果。
2. 流体力学仿真实例：以某一管道流体流动为例，介绍ANSYS Workbench如何进行流体力学仿真分析，分析流体流动特性。

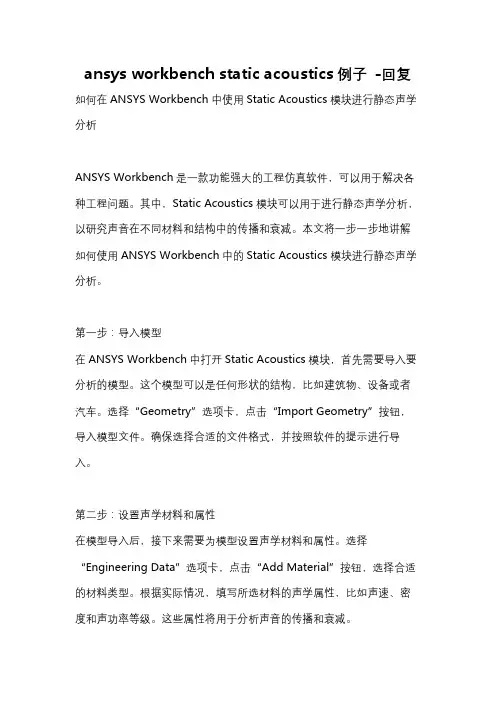

ansys workbench static acoustics例子-回复如何在ANSYS Workbench中使用Static Acoustics模块进行静态声学分析ANSYS Workbench是一款功能强大的工程仿真软件，可以用于解决各种工程问题。
其中，Static Acoustics模块可以用于进行静态声学分析，以研究声音在不同材料和结构中的传播和衰减。
本文将一步一步地讲解如何使用ANSYS Workbench中的Static Acoustics模块进行静态声学分析。
第一步：导入模型在ANSYS Workbench中打开Static Acoustics模块，首先需要导入要分析的模型。
这个模型可以是任何形状的结构，比如建筑物、设备或者汽车。
选择“Geometry”选项卡，点击“Import Geometry”按钮，导入模型文件。
确保选择合适的文件格式，并按照软件的提示进行导入。
第二步：设置声学材料和属性在模型导入后，接下来需要为模型设置声学材料和属性。
选择“Engineering Data”选项卡，点击“Add Material”按钮，选择合适的材料类型。
根据实际情况，填写所选材料的声学属性，比如声速、密度和声功率等级。
这些属性将用于分析声音的传播和衰减。
第三步：设置边界条件在声学分析中，边界条件非常重要。
选择“Engineering Data”选项卡，点击“Boundary Conditions”按钮，在模型的边界上设置正确的边界条件。
比如，可以选择模型表面为开放边界，或者设置特定的声源和接收器的位置和特性。
根据需要，可以设置不同的边界条件，以模拟实际情况。
第四步：设置分析类型和参数在设置完材料和边界条件后，需要选择适当的静态声学分析类型和参数。
选择“Analysis Settings”选项卡，点击“Add Static Acoustics”按钮，在弹出的分析设置对话框中选择所需的分析类型。
ansys workbench建模仿真技术及实例详解-回复什么是ANSYS Workbench建模仿真技术，以及提供一个实例来详解。
ANSYS Workbench建模仿真技术是一种集成在ANSYS软件平台下的先进仿真建模工具。
它能够提供全面的、高精度的仿真分析，用于解决各种工程问题。
ANSYS Workbench能够模拟并分析结构力学、流体动力学、热传导和电磁场等各种物理现象，它是一个功能强大且灵活的工具，可用于设计优化、性能评估和故障诊断等应用。
ANSYS Workbench的优势之一是其集成的工作环境。
它提供了一个统一的界面，允许工程师能够轻松地建立多物理场的模型、设置边界条件、进行网格划分以及执行仿真分析。
这个集成环境大大提高了工作效率，减少了因为转换格式而产生的错误和不一致性。
ANSYS Workbench还具有高度可扩展性。
它支持多种不同类型的分析，并且可以与其他工具和软件集成。
这使得工程师能够根据他们的特定需求，选择合适的分析方法和模型。
此外，ANSYS Workbench还可以通过添加插件和自定义脚本等方式进行扩展和定制化，以满足用户需求。
下面以一个实例来详细说明ANSYS Workbench建模仿真技术的应用。
假设我们要设计一个汽车的底盘，我们希望通过仿真分析来优化其刚度和强度。
首先，我们需要建立一个底盘的三维几何模型。
可以使用ANSYS SpaceClaim软件来创建几何模型，然后将其导入到ANSYS Workbench 中进行后续分析。
接下来，我们需要定义材料属性。
通过在材料库中选择合适的材料，并输入相应的力学参数，如弹性模量、泊松比和屈服强度等。
这些参数将用于定义底盘的材料行为。
然后，我们需要设定边界条件。
我们可以设定车轮的载荷、车身的支撑条件、底盘的连接方式等。
这些边界条件将用于约束和模拟底盘在实际工况下的受力情况。
接着，我们需要对几何模型进行网格划分。
ANSYS Workbench提供了多种网格划分工具，可以根据模型的复杂性和分析需求选择合适的网格类型和划分方法。
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为*10^11,波动比为。
.)在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……。

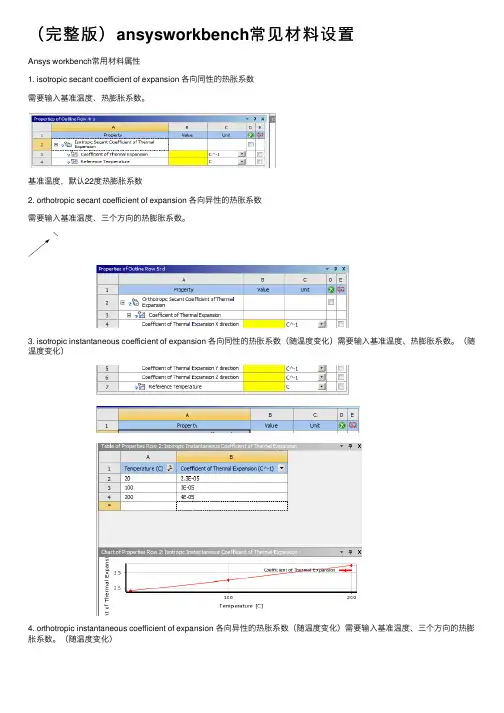

（完整版）ansysworkbench常见材料设置
Ansys workbench常⽤材料属性
1. isotropic secant coefficient of expansion 各向同性的热胀系数
需要输⼊基准温度、热膨胀系数。
基准温度，默认22度热膨胀系数
2. orthotropic secant coefficient of expansion 各向异性的热胀系数
需要输⼊基准温度、三个⽅向的热膨胀系数。
3. isotropic instantaneous coefficient of expansion 各向同性的热胀系数（随温度变化）需要输⼊基准温度、热膨胀系数。
（随温度变化）
4. orthotropic instantaneous coefficient of expansion 各向异性的热胀系数（随温度变化）需要输⼊基准温度、三个⽅向的热膨胀系数。
（随温度变化）
5. 阻尼系数、质量阻尼、刚度阻尼
6.Isotropic elasticity 各项同性的线弹性材料需要输⼊弹性模量与泊松⽐
7.orthotropic elasticity 各项异性的线弹性材料需要输⼊各⽅向的弹性模量与泊松⽐
8 Bilinear isotropic/kinematic hardening 双线性材料（⾮线性材料）需要输⼊屈服强度及切向模量，需要配合isotropic elasticity使⽤。
9.multilinear isotropic/kinematic hardening 多线性材料（⾮线性材料，应⼒应变曲线）需要配合isotropic elasticity使⽤，输⼊应⼒应变曲线。

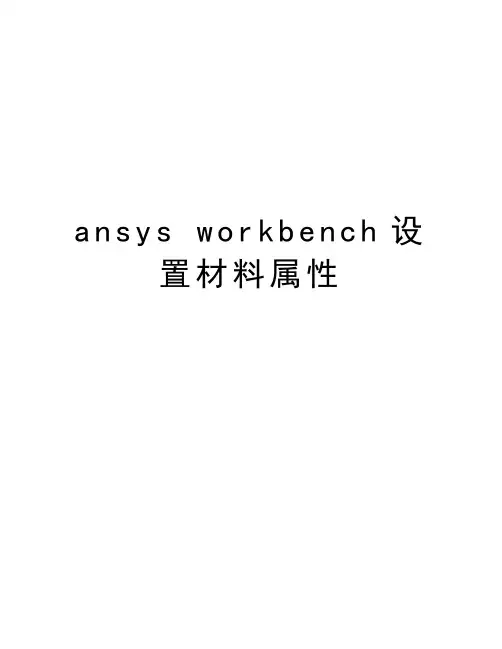

a n s y s w o r k
b e n
c h设
置材料属性
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为0.269。
.)
在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图
A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit
在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……。
ansys workbench static acoustics例子-回复Ansys Workbench Static Acoustics例子Ansys Workbench是一款强大的工程仿真软件，其中一个常用的模块就是Static Acoustics，用于静态声学分析。
本文将详细介绍Static Acoustics的使用，并结合一个例子来解释每个步骤。
第一步- 准备几何模型：在使用Ansys Workbench Static Acoustics之前，我们需要准备一个具体的几何模型。
这个模型可以是实际的产品或者一个虚拟的构件。
例如，我们可以选择一个汽车座椅的模型。
在这个例子中，我们不仅关心车座的性能，还关心座椅在运行过程中产生的噪音。
第二步- 导入模型并设置几何：将准备好的几何模型导入Ansys Workbench。
在“Geometry”选项中，我们可以对几何模型进行编辑和修改。
例如，我们可以对汽车座椅的形状进行一些调整，以便更好地适应用户的身体结构。
第三步- 定义声学材料属性：接下来，我们需要定义座椅的声学材料属性。
在“Engineering Data”选项卡中，我们可以添加材料并定义其声学属性，包括声速、密度、损耗系数等。
这些属性将对声学分析结果产生影响。
第四步- 建立网格：在声学分析中，一个重要的步骤是建立一个合适的网格。
在Ansys Workbench中，我们可以使用“Meshing”选项卡为几何模型创建网格。
这个网格应该有足够的细节来精确地模拟声学问题，同时也应该具有合适的单元密度和质量。
第五步- 定义边界条件：在声学分析中，定义准确的边界条件非常重要。
在Ansys Workbench的Static Acoustics模块中，我们可以设置各种边界条件，如声源、吸收边界等。
你可以选择合适的边界条件，以满足你的分析需求。
第六步- 定义分析类型：在Static Acoustics模块中，我们可以选择不同的分析类型。

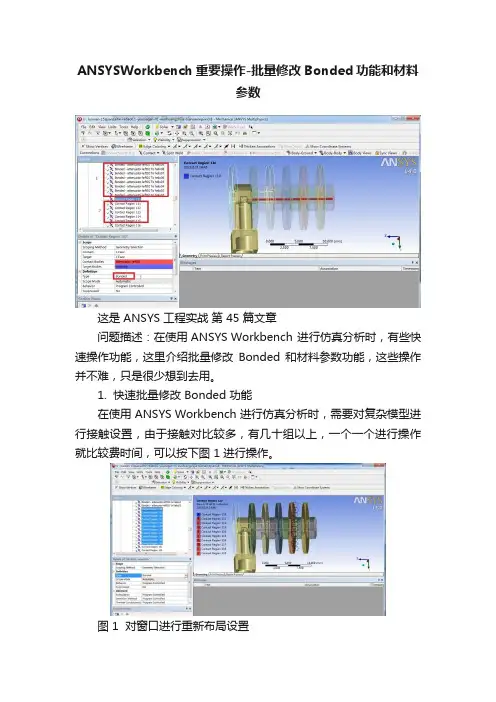

ANSYSWorkbench重要操作-批量修改Bonded功能和材料
参数
这是 ANSYS 工程实战第 45 篇文章
问题描述：在使用 ANSYS Workbench 进行仿真分析时，有些快速操作功能，这里介绍批量修改Bonded 和材料参数功能，这些操作并不难，只是很少想到去用。
1. 快速批量修改 Bonded 功能
在使用 ANSYS Workbench 进行仿真分析时，需要对复杂模型进行接触设置，由于接触对比较多，有几十组以上，一个一个进行操作就比较费时间，可以按下图 1 进行操作。
图 1 对窗口进行重新布局设置
选择所有要修改的接触组，在工作界面左下角依次点击 Details of Contact Region - Definition - Type，在接触类型中选择 Bonded ,此时所有选择的接触对的接触类型都变为 Bonded 。
2. 快速批量修改接触热导率值
选择要设置相同接触热导率的接触组，如图2。
图 2 选择接触组
设置接触热导率方式：在工作界面左下角依次点击 Details of Multiple Selection –Advanced –Thermal Conductance ，选择 Manual 选项，如图 3 。
图 3 设置接触热导率的输入方式
在 Details of Multiple Selection –Advanced –Thermal Conductance value 输入接触热导率值，如0.1 W/mm^2℃，如图4。
图 4 输入接触热导率值。

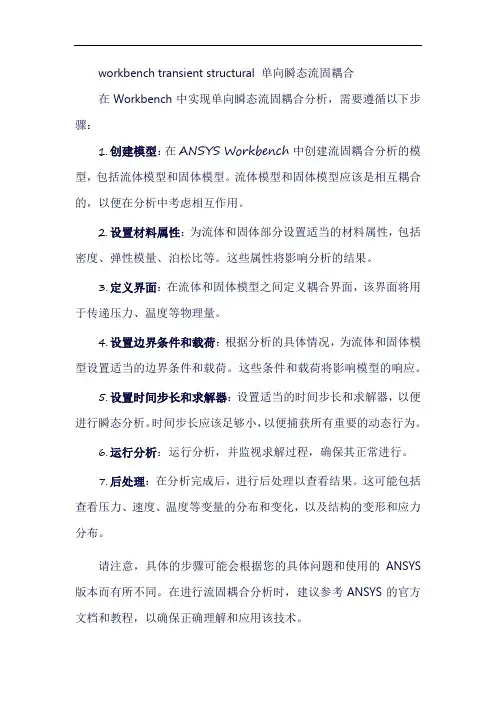

workbench transient structural 单向瞬态流固耦合在Workbench中实现单向瞬态流固耦合分析，需要遵循以下步骤：1.创建模型：在ANSYS Workbench中创建流固耦合分析的模型，包括流体模型和固体模型。
流体模型和固体模型应该是相互耦合的，以便在分析中考虑相互作用。
2.设置材料属性：为流体和固体部分设置适当的材料属性，包括密度、弹性模量、泊松比等。
这些属性将影响分析的结果。
3.定义界面：在流体和固体模型之间定义耦合界面，该界面将用于传递压力、温度等物理量。
4.设置边界条件和载荷：根据分析的具体情况，为流体和固体模型设置适当的边界条件和载荷。
这些条件和载荷将影响模型的响应。
5.设置时间步长和求解器：设置适当的时间步长和求解器，以便进行瞬态分析。
时间步长应该足够小，以便捕获所有重要的动态行为。
6.运行分析：运行分析，并监视求解过程，确保其正常进行。
7.后处理：在分析完成后，进行后处理以查看结果。
这可能包括查看压力、速度、温度等变量的分布和变化，以及结构的变形和应力分布。
请注意，具体的步骤可能会根据您的具体问题和使用的ANSYS 版本而有所不同。
在进行流固耦合分析时，建议参考ANSYS的官方文档和教程，以确保正确理解和应用该技术。
ANSYS Workbench支持多种流体模型和固体模型，具体如下：对于流体模型，ANSYS Workbench提供了多种流体动力学（CFD）和热流体动力学（CTFD）模型，包括层流模型、湍流模型、多相流模型等。
这些模型可用于模拟流体流动、传热、化学反应等现象。
此外，ANSYS还提供了流体体积模型（Fluid Volume Model），用于模拟封闭容器内的流体行为。
对于固体模型，ANSYS Workbench提供了多种固体动力学和结构分析模型，包括线性静态分析、非线性静态分析、动态分析、热分析等。
这些模型可用于模拟结构的应力、应变、振动等行为。

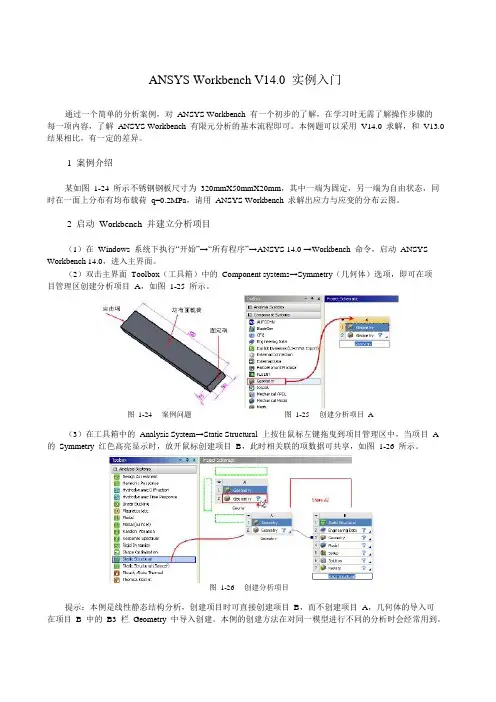

ANSYS Workbench V14.0 实例入门通过一个简单的分析案例，对ANSYS Workbench 有一个初步的了解，在学习时无需了解操作步骤的每一项内容，了解ANSYS Workbench 有限元分析的基本流程即可。
本例题可以采用V14.0 求解，和V13.0 结果相比，有一定的差异。
1 案例介绍某如图1-24 所示不锈钢钢板尺寸为320mmX50mmX20mm，其中一端为固定，另一端为自由状态，同时在一面上分布有均布载荷q=0.2MPa，请用ANSYS Workbench 求解出应力与应变的分布云图。
2 启动Workbench 并建立分析项目（1）在Windows 系统下执行“开始”→“所有程序”→ANSYS 14.0 →Workbench 命令，启动ANSYS Workbench 14.0，进入主界面。
（2）双击主界面Toolbox（工具箱）中的Component systems→Symmetry（几何体）选项，即可在项目管理区创建分析项目A，如图1-25 所示。
图1-24 案例问题图1-25 创建分析项目 A（3）在工具箱中的Analysis System→Static Structural 上按住鼠标左键拖曳到项目管理区中，当项目 A 的Symmetry 红色高亮显示时，放开鼠标创建项目B，此时相关联的项数据可共享，如图1-26 所示。
图1-26 创建分析项目提示：本例是线性静态结构分析，创建项目时可直接创建项目B，而不创建项目A，几何体的导入可在项目 B 中的B3 栏Geometry 中导入创建。
本例的创建方法在对同一模型进行不同的分析时会经常用到。
3 导入创建几何体（1）在 A2 栏的 Geometry 上点击鼠标右键，在弹出的快捷菜单中选择 Import Geometry →Browse 命令， 如图 1-27 所示，此时会弹出“打开”对话框。
（2）在弹出的“打开”对话框中选择文件路径，导入 char01-01 几何体文件，如图 1-28 所示，此时A2 栏 Geometry 后的 变为 ，表示实体模型已经存在。
ansys workbench拓扑优化实例
拓扑优化（Topology Optimization）是一种结构优化的方法，通过在给定的设计空间内寻找最佳材料分布来实现结构的轻量化和性能优化。
在ANSYS Workbench 中，可以通过拓扑优化模块来进行这种优化分析。
以下是一个简单的ANSYS Workbench 拓扑优化实例的步骤：
1. 创建几何模型：首先，在ANSYS Workbench 中创建一个几何模型，可以是一个零件或者一个装配体。
2. 设定材料属性：为模型中的材料定义材料属性，包括弹性模量、泊松比等。
3. 设定加载和约束条件：定义模型的加载和约束条件，包括受力点、受力大小和方向，以及约束点和约束类型。
4. 添加拓扑优化模块：在Workbench 中选择拓扑优化模块，并将模型导入到拓扑优化模块中。
5. 设定优化目标和约束条件：定义优化的目标，比如最小化结构的重量或者最大化结构的刚度，同时设置一些约束条件，比如最大应力、最大变形等。
6. 设定优化参数：定义拓扑优化的参数，比如拓扑优化的迭代次数、网格分辨率等。
7. 运行优化分析：运行拓扑优化分析，软件会根据设定的优化目标和约束条件，在给定的设计空间内寻找最佳的材料分布。
8. 分析结果：分析优化结果，查看优化后的结构形态和性能指标，根据需要对设计进行进一步的调整和优化。
请注意，以上步骤是一个简化的示例，实际的拓扑优化分析可能涉及到更多的参数设定和分析步骤。
在实际应用中，建议根据具体的工程问题和软件版本进行详细的参数设定和分析。
Ansys Workbench添加新材料到材料库的方法如何将自己常用的材料添加进workbench的材料库中？经过几天的折腾终于找到了该问题的解决方法，再也不用为每次新建分析项目都要重新建立材料库而发愁了。
为了让遇到同样问题的人少走弯路，下面与大家分享一下本人的经验。
1、一般在新建分析项目后先要进入Engineering Data中设置材料属性，如图1所示。
图1进入Engineering Data后，如图2所示，本人workbench系统默认的材料为structural steel,当然也可以将其他材料设为默认材料。
创建新材料有两种方法：方法①：右键点击材料structural steel，选择duplicate复制一个材料，然后在下方表格修改参数即可。
方法②：也可以点击click here to add a new material处，创建新材料名称，然后在左边tool box 中选择材料的属性。
本文主要是为了介绍如何将常用材料添加进系统自带的材料库，避免今后重复设置材料，故如何设置材料属性不做详细介绍。
图2本例新建材料命名为test1、test2，其中test1用上述方法一创建，test2用方法二创建，如图3所示。
通过观察图3的C列，即source列可以看到test1材料没有与系统材料库（general_materials.xml）关联（≠）；test2材料source项为空白，表示不属于任何材料库。
很显然通过上述两种方法创建的材料没有与系统自带的材料库关联，在新建分析项目或者重启workbench后是找不到这两种材料的，需要重新创建。
图32、下面来介绍添加新材料到workbench材料库的正确方法！进入Engineering Data，在空白处右击，如图4所示，选择Engineering Data sources进入图5所示界面，红框范围内的压缩包图标均为系统自带的材料库，用于线性、非线性结构分析，流体、电磁、热等分析。
AnsysWorkbench工程材料库——工程实践应用Workbench的工程材料库Engineering Data用于材料数据的管理，本文通过介绍实践应用中如何创建自己的材料库来学习此模块。
1 Engineering Data界面认识通过双击分析模块的Engineering Data栏进入工程材料库。
分析模块的Engineering Data栏默认的工程材料库界面如下点击标题栏Engineering Data Sources图标可以进入工程材料源界面其中材料源窗口的收藏栏Favorites表示常用材料集合。
2 设置自己的默认材料许多初学者用了很久的Ansys Workbench，还不清楚怎么设置默认材料，每次都只临时设置材料，换下一个项目又得重新设置。
今天教大家如何一劳永逸地设置自己常用的材料。
Step1，新建自己的材料库进入Engineering Deta Source界面。
在Engineering Deta Source窗口最下方点击click here to add a new library输入自己的材料库名称。
回车(或点击空白处）后跳到保存对话框，选择保存的位置，输入保存到电脑的材料库名称，然后点击保存。
添加材料库保存到电脑中的位置与名称step3，新建自己的材料在下方的outine窗口中添加材料，在click here to add a new material中输入新材料名称。
新建材料在properties窗口中添加材料属性，对于线性静力学分析，杨氏模量与泊松比是必须的，如果需要用到加速度/重力等惯性力，还需要用到密度。
添加属性在左侧的toolbox中双击Physical Properties（物理属性）标签下的Density（密度）与Linear Elastic（线性弹性）标签下的Isotropic Elasticity（各向同性弹性）输入密度、杨氏模量与泊松比输入属性最后退出编辑，取消自定义材料库勾选。
Ansys Workbench自定义和系统材料的添加
(1、自定义材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,泊松比为0.269；2、系统自带材料添加)
1.双击下图engineering data或右击点edit（或者任何一个模块下都可以）
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点*空白处（click here to add new material）
4.新建，输入45
5.左键双击击toolbox内的density(密度)和Isotropic Elasticity（各向同性弹性）
6.出现下图
7.输入值密度、弹性模量、泊松比
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到Concrete被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的Material下的Assignment入下图
15.选中45或者Concrete（45为自定义材料/Concrete为系统材料添加）
设置完成。
(所用材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为0.269。
.)
在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击以下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击以下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现以下图
7.输入值
8.左键单击A3
9.出现以下图
10.左键单击点A5后面的出现
11.左键单击以下图A2会看到45被添加了进来。
12.左键单击以下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入以下图
15.选中45
材料属性设置完成……。
(所用材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为0.269。
.)
在engineering data 或任意分析模块内，都行。
我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……。
