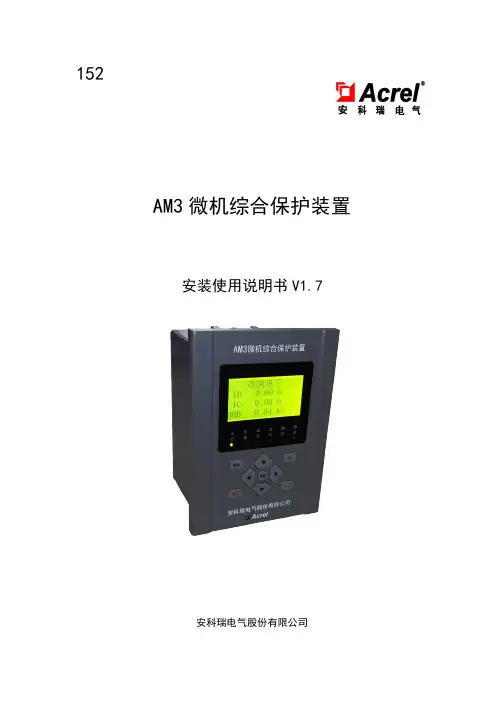

152AM3微机综合保护装置安装使用说明书V1.7安科瑞电气股份有限公司申 明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目 录第1章 装置介绍 (1)1 概述 (1)2功能配置 (1)2.1 保护功能 (1)2.2 测控功能 (2)第2章 技术参数 (3)1 额定参数 (3)1.1 工作电源 (3)1.2信号电压输入 (3)1.3信号电流输入 (3)2 技术指标 (3)2.1 测量元件特性 (3)2.2 接点容量 (3)3 使用环境 (3)4 电气安全性 (3)4.1 绝缘电阻 (3)4.2 介质强度 (3)4.3 冲击电压 (4)5 电磁兼容性 (4)6 机械性能 (4)6.1 振动(正弦) (4)6.2 冲击 (4)6.3 碰撞 (4)第3章 装置操作说明 (5)1 前面板说明 (5)2 按键说明 (5)3 菜单说明 (6)3.1 菜单结构 (6)3.2幅值显示 (7)3.3 DI显示 (7)3.4 遥测显示 (7)3.5 遥信显示 (7)3.6 定值显示 (7)3.7 版本显示 (8)3.8 时钟设置 (8)3.9定值修改 (8)3.10 装置地址修改 (9)3.11 通讯设置 (9)3.12 遥控操作 (9)3.13 出错报告 (9)3.14 事件记录 (9)3.15 调试功能（制造商使用，略） (10)第4章 安装与接线 (11)1 外形及开孔尺寸 (11)2 装置背部端子图及接线方法 (11)2.1 背部端子 (11)2.2 接线方法 (12)3防跳模块 (14)第5章 维护及其他问题处理 (16)附录A 装置出厂默认定值表 (17)附录B 装置事件记录清单 (20)第1章 装置介绍1 概述AM3系列微机综合保护装置，集保护、测量、控制功能于一体，适用于10kV 及以下电压等级的配电线路和变压器保护，体积小巧，就地安装于中置柜、环网柜等，应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
电力保护装置校验标准操作说明书操作员须知：1. 本操作说明书适用于电力保护装置校验标准，用于验证电力系统中的保护装置的性能和功能是否符合要求。
2. 操作人员必须熟悉本说明书内容，并按要求进行操作和记录，以确保校验结果的准确性和可靠性。
第一章：准备工作1. 确认校验装置的工作状态良好，并接通电源。
2. 校验前检查保护装置是否处于断开状态，以避免校验时的意外触发。
3. 检查测试仪器和测量设备是否正常，确保其准确性和可靠性。
第二章：电力保护装置校验步骤第一节：低压断路器校验1. 断开低压断路器，并断开电源。
2. 根据低压断路器的额定电流和额定短路开断容量，设置断路器测试参数。
3. 连接测试仪器并校验低压断路器的动作时间、动作电流及动作电压。
4. 记录测试结果并进行数据分析，判断低压断路器的性能是否符合标准要求。
第二节：高压断路器校验1. 断开高压断路器，并断开电源。
2. 根据高压断路器的额定电流和额定短路开断容量，设置断路器测试参数。
3. 连接测试仪器并校验高压断路器的动作时间、动作电流及动作电压。
4. 记录测试结果并进行数据分析，判断高压断路器的性能是否符合标准要求。
第三节：继电器校验1. 断开继电器电源，并断开其控制回路。
2. 根据继电器的额定参数，设置测试仪器的参数。
3. 连接测试仪器并校验继电器的工作时间、失灵电流及持续电流。
4. 记录测试结果并进行数据分析，判断继电器的性能是否符合标准要求。
第四节：保护装置整体校验1. 连接电力系统，使保护装置处于工作状态。
2. 根据保护装置的功能要求，设置测试仪器的参数。
3. 逐项校验保护装置的各项功能，包括过电流保护、过压保护等。
4. 记录测试结果并进行数据分析，判断保护装置的性能是否符合标准要求。
第三章：校验结果评定和记录1. 根据校验标准，评定每项校验结果的合格性。
2. 对于不合格的校验结果，记录原因和改进措施，并进行重新校验。
3. 确认所有校验结果合格后，制作校验报告并签字确认。
自动熄火保护装置操作方法
自动熄火保护装置一般会自动关闭电源，防止设备过热或故障造成危险。
其操作方法如下：
1. 首先，需要了解设备的自动熄火保护装置的位置和作用。
2. 在设备正常运行时，如果出现过热或故障等情况，自动熄火保护装置就会自动工作，关闭设备的电源，并发出警报提示。
3. 在设备出现自动熄火保护情况时，需要及时处理故障或等待设备冷却后重新启动设备。
4. 如果需要重新启动设备，必须先排除故障，确保设备的正常操作。
5. 在使用设备时，应该按照操作说明书的要求使用设备，并遵循相关的安全操作规程，避免设备出现过热或故障等危险情况。
6. 对于自动熄火保护装置的维护和保养，应该按照操作说明书的要求进行，保证设备的稳定运行和安全使用。

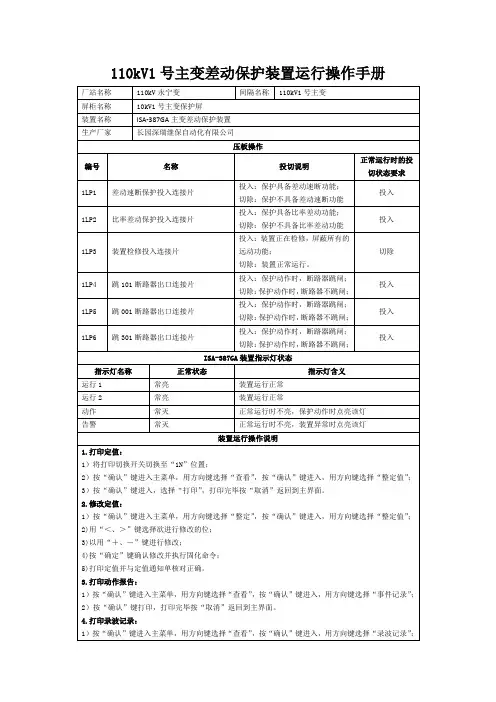

保护装置的操作键说明：↑：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；↓：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；←：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；复位：运行中的程序立即重新执行。
复归：按此键，则将液晶上显示的“事故信息”或“告警信息”消去，同时将告警、事故指示灯灭去。
若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。
确定：执行命令后，按此键，则进行下一步操作。
取消：按此键，则返回到上一级菜单。
三．保护测控装置菜单使用说明：01．保护投退当光标（黑影部分）处于“保护投退”上时，按“确定”键即进入“保护投退”菜单，显示：过流I段退操作说明如下：按“→”，则退变成投，按“确定”键，则显示：PASSWORD1：0000按“↑”键一次，则0000 变成1000，按“确定”键，保护“过流I段”从“退”保存成“投”，则“过流I段”投入运行。
若想一次投入所有需要的保护功能，则操作如下：按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则该保护从退变成投，再按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则所选择的保护从退变成投，重复以上步骤，可将所需要的保护全部从“退”改成“投”，按按“确定”键，则显示：PASSWORD1：0000如上面的操作方式，将0000，改成“1000，按“确定”键，则将所选择需要投入的所有的保护从“退”保存成“投”，则所投入的保护将运行。

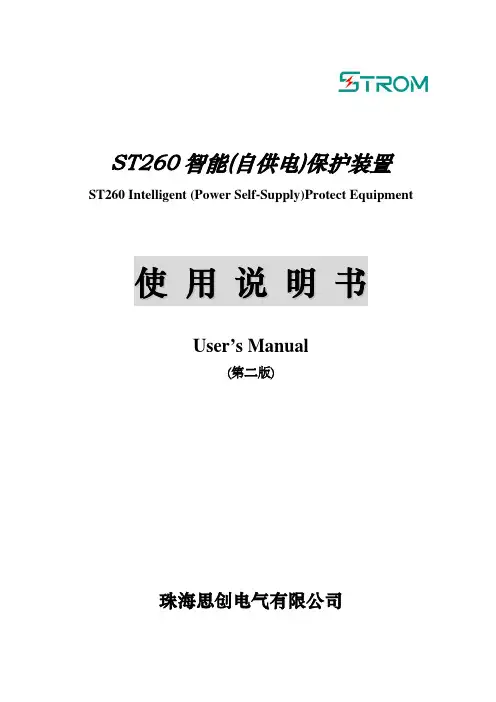

ST260智能(自供电)保护装置 ST260 Intelligent (Power Self-Supply)Protect Equipment使用说明书User’s Manual(第二版)珠海思创电气有限公司目 录1.装置概述 (2)1.1应用范围 (2)1.2功能特点 (2)2.技术性能指标 (3)2.1工作环境条件 (3)2.2电气技术参数 (3)2.3绝缘性能 (4)2.4抗电磁干扰性能 (5)2.5机械性能 (5)3.选型说明 (6)4.功能配置 (7)4.1相电流两段定时限保护 (7)4.2相电流反时限保护 (7)4.3零序定时限保护 (9)4.4零序反时限保护 (9)4.5外部接点直接跳闸 (9)4.6高电流闭锁跳闸 (9)4.7输出配置 (9)4.8事件记录 (10)5.结构安装与接线 (11)5.1结构和安装 (11)5.2接线 (15)6.装置参数设定说明 (17)6.1系统参数 (17)6.2定值参数 (18)7.人机界面操作 (20)7.1信号指示灯 (20)7.2轻触小键盘 (20)7.3汉字液晶 (20)1.装置概述1.1应用范围ST260智能保护装置是专门针对于环网柜系统应用而开发，可以集成于断路器或熔断器柜中使用。
具有多种动作特性曲线的相过流保护、零序过流保护及外部接点直接跳闸功能，可应用于母线、线路、配电变压器等保护场合。
1.2功能特点ST260智能保护装置采用高集成度、总线不出芯片的微处理器处理来自电流互感器的信号，通过数字逻辑运算控制装置的输出。
装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、安装位置有限的环网柜系统。
z整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。
z装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。
z可以选择自供电功能（由电流互感器供电），免除因安装直流屏或UPS而带来的额外负担。
z保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

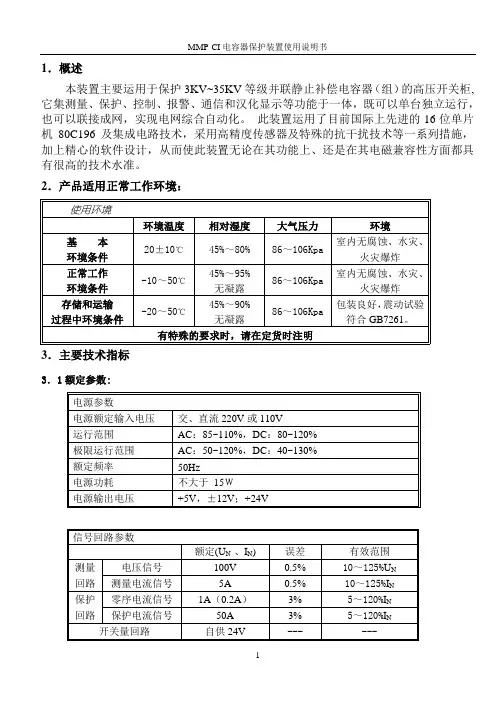

1．概述本装置主要运用于保护3KV~35KV等级并联静止补偿电容器（组）的高压开关柜, 它集测量、保护、控制、报警、通信和汉化显示等功能于一体，既可以单台独立运行，也可以联接成网，实现电网综合自动化。
此装置运用了目前国际上先进的16位单片机80C196及集成电路技术，采用高精度传感器及特殊的抗干扰技术等一系列措施，加上精心的软件设计，从而使此装置无论在其功能上、还是在其电磁兼容性方面都具有很高的技术水准。
2．产品适用正常工作环境：3．主要技术指标3．1额定参数:3．2输出接点:3．3电磁兼容:3．4 其他：3．5 运输重量：6.5 kg3．6 包装尺寸：H×B×L = 300×250×250（mm）4．安装及使用4．1 本装置端子定义图见下表4．2 保护原理：详见《MMP—I系列智能保护装置及CK2000变电站综合保护系统》4．3 使用说明和整定方法本装置的人机对话工具由面板上的液晶显示器、状态显示灯、键盘组成，状态显示灯监视装置运行情况，用键盘和拨动开关对装置进行操作，通过良好的液晶汉字显示系统提供准确地信息。
4．3．1 状态指示灯3．2 键盘和拨动开关“设定”——当装置需进行参数设定时，请将此拨盘拨到“ON”位。
4．3．3 液晶显示器此系列装置的显示为大屏幕液晶显示器，它以汉字、字母及图形形式，将与回路有关的电气参数、开关状态都显示出来。
并可将故障出现的时间、类型和故障值；检测出的开关柜出现信号回路断线、控制回路断线等情况的报警类型显示出来。
4．3．4“设定”屏说明和整定方法4．3．4．1 打开面板,将“设定”的开关打到“ON”位置，使系统处于编程状态。
(当定参数时对其出口进行封锁)。
4．3．4．2在“主屏”通过“ ”、“ ”键的循环操作使反白框定在“设定”菜单上，按“ENT”键进入“设定”屏。
4．3．4．3 “设定”屏内有“速断”、“限时”、“过流”、“加速”、“零序”、“过压”、“欠压”七个子屏，通过“ ”、“ ”键的循环操作可选择各子屏和选定需要修改项。
保护装置的操作键说明：
↑：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；
↓：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；
←：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；复位：运行中的程序立即重新执行。
复归：按此键，则将液晶上显示的“事故信息”或“告警信息”消去，同时将告警、事故指示灯灭去。
若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。
确定：执行命令后，按此键，则进行下一步操作。
取消：按此键，则返回到上一级菜单。
三．保护测控装置菜单使用说明：
01．保护投退
当光标（黑影部分）处于“保护投退”上时，按“确定”键即进入“保护投退”菜单，显示：过流I段退操作说明如下：
按“→”，则退变成投，按“确定”键，则显示：
PASSWORD1：0000
按“↑”键一次，则0000 变成1000，
按“确定”键，保护“过流I段”从“退”保存成“投”，则“过流I段”投入运行。
若想一次投入所有需要的保护功能，则操作如下：
按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则该保护从退变成投，再按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则所选择的保护从退变成投，重复以上步骤，可将所需要
的保护全部从“退”改成“投”，按按“确定”键，则显示：
PASSWORD1：0000
如上面的操作方式，将0000，改成“1000，按“确定”键，则将所选择需要投入的所有的保护从“退”保存成“投”，则所投入的保护将运行。
说明：所有出厂的密码为“1000”。
02．保护定值
当光标（黑影部分）处于“保护定值”上时，按“确定”键即进入“保护定值”菜单，显示：保护定值套数：00：001.00
00（序列号）：001（整数位）.00（小数位），此为第1套整定值
一次电压比例系数（实际的电压等级数值6kV→6，10kV→10，35kV→35等）：
KV1 01：000.00（KV1为一次电压比例系数简称；01:为序列号，000.00为数值位）
若该一次系统为：6KV站，则一次电压比例系数整定为：6.00，操作步骤如下：
通过右移键“→”按三次，将光标移动到第三个“0”上，即显示为：01： 000.00
按上移键“↑”六次（或者按“↓”键四次）后，则变成：01： 006.00
按“确定”键，则显示：PASSWORD1：0000
将0000改成1000后，再按“确定”键，则将数据006.00保存起来。
将光标向下移动一次到：
一次电流比例系数（测量电流互感器的变比值除以10；除以10是防止整定数值溢出）
200/5的互感器整定为4＝200/5/10；75/5的整定为1.5＝75/5/10）：
Ki1 02：000.00（200/5的互感器）整定为：02：004.00即可
将光标向下移动到“过流I段定值”：按照整定的定值移动光标到相应的位置上进行数字修改，将修改后的定值按“确定”键，则显示：PASSWORD1：0000
将0000改成1000后，再按“确定”键，则将数据010.00保存起来。
其它数据的修改方式操作相同。
特别说明：所有的保护整定值均为二次值，若整定部门给出的是一次定值，需要再对应除以互感器变比值即可得到二次值，输入二次整定值即可
参考整定值:
电动机保护：过流I段： 12.8 时限 0
过流II段：4.8 时限 0.3
过负荷： 4.8 时限 5
电动机启动时间: 15
线路保护：速断： 24
限时速断： 16 时限0.3
过流： 6 时限1
过负荷： 4.8 时限10。
