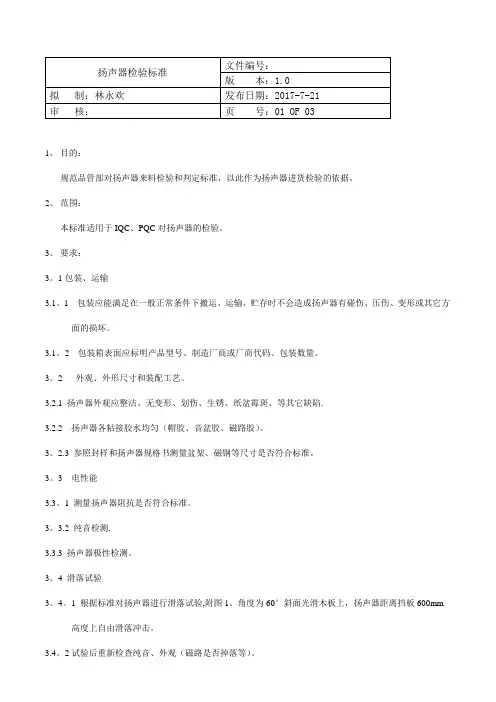

喇叭类检验标准

1、目的：规范品管部对扬声器来料检验和判定标准，以此作为扬声器进货检验的依据。

2、范围：本标准适用于IQC、PQC对扬声器的检验。

3、要求：3。

1包装、运输3.1。

1 包装应能满足在一般正常条件下搬运、运输、贮存时不会造成扬声器有碰伤、压伤、变形或其它方面的损坏。

3.1。

2 包装箱表面应标明产品型号、制造厂商或厂商代码、包装数量。

3。

2 外观、外形尺寸和装配工艺。

3.2.1 扬声器外观应整洁、无变形、划伤、生锈、纸盆霉斑、等其它缺陷.3.2.2 扬声器各粘接胶水均匀（帽胶、音盆胶、磁路胶）。

3。

2.3 参照封样和扬声器规格书测量盆架、磁钢等尺寸是否符合标准。

3。

3 电性能3.3。

1 测量扬声器阻抗是否符合标准。

3。

3.2 纯音检测.3.3.3 扬声器极性检测。

3。

4 滑落试验3。

4。

1 根据标准对扬声器进行滑落试验,附图1。

角度为60°斜面光滑木板上，扬声器距离挡板600mm 高度上自由滑落冲击。

3.4。

2试验后重新检查纯音、外观（磁路是否掉落等）。

4、检验条件及方法4。

1 检验条件：4。

1。

1 检验人员视力为1.2～1。

5(裸视）。

4.1.2 40W目光灯下（距离光源1米处）。

4.1。

3 目测距离为30cm。

4。

2 检验方法:4.2.1 包装、外观:目测法、手感法.4.2。

2 结构尺寸:用游标卡尺、钢尺测量，必要时可采用试装检查.4。

2.3 阻抗:万用表，纯音：检听机，极性:极性测试仪.5、检验规则在交货方提供的合格产品中，按GB2828-87《逐批检查计数抽样程序抽样表》中一次正常检查抽样方案进行抽样,检查内容、检查水平、AQL值见下表。

页号：03 OF 03二外观及结构尺寸1、五金件生锈. ○2、帽胶露出较多,影响外观。

（有网罩产品除外）○3、材料颜色与要求不符.（纸盆、防尘帽、边、盆架等) ○4、材料成分与要求不符。

（纸盆、防尘帽、边、等) ○5、尺寸与要求不符。

（防尘帽、磁钢、音圈、盆架安装孔等) ○6、防尘帽没按《喇叭防尘帽标准》。

1. 目的：为了使公司产品质量有明确规定，在检验时有标准可依特拟定本标准。

2. 适用范围：适用于公司所有音箱、音响类产品的检验，公司另有要求的产品除外。

3. 定义：3.1 抽样标准：公司采用GB2828-87进行抽样。

3.2 产品缺陷分为三类：致命缺陷（CR）、重缺陷（MA）、轻缺陷（MI）。

致命缺陷：是将危害生命或导致用户的生命财产处于非安全情况的缺陷。

重缺陷：是指将导致失误或减低其原本功能和可用性的缺陷。

轻缺陷：是指将不减低其原本功能和可用性的缺陷。

4. 公司抽样水平规定：有源音箱按正常检验的二级质量水平;重缺陷采用AQL1.5，轻缺陷采用AQL2.5。

特殊抽样S-1 AQL2.5无源音箱按正常检验的一级质量水平;重缺陷采用AQL1.5，轻缺陷采用AQL2.5。

特殊抽样S-1 AQL2.5 5. 公司检验要求细则5.1 外观检验项目及缺陷判定标准A.遥控器:裂且无明显折痕，长度;颜色与要求一致。

包括线材的横截面积C.安装(连接)图:要求图文清晰，无模糊不清情况出现，图文无错漏。

纸质与样品要求一致，无脏污及其它不良，装箱后需做到整洁。

D.说明书、外箱印刷文字、条形码等有以下问题均为重缺陷:a、未按客人指定的语言文字生产.(如指定英文或俄文等).b、保修卡和注意窗体内容必须正确,文字清晰.c、产品说明书有严重错误，可能使用户不能正常操作，误操作d、产品说明书所述功能与实际不符者e、附件外观受损或脏。

E、电池:电压未达到额定电压为重缺陷。

F、附件中定位栓与支架中管定位孔不匹配为重缺陷G、其它:按客户要求及样品进行。

5.5 包装运输检验要求：跌落试验:每批产品随机抽取一到三台进行三边六面一角进行跌落，要求包装材料无破裂，整机在跌落后测试符合所有要求。

(具体高度根据产品重量而定)见附表A.振动试验:每批产品随机抽取一到三台进行振动试验;由低到高再由高到低做一次循环;时间:一个小时;频率范围:10-50-10Hz;驱动振幅:1.0mm;扫频速度oct/min：≤1;测试完成后按照公司功能检验标准进行检查要求无外观故障和电性能故障。

有限公司扬声器来料检验标准文件编号： SCT/JY 8.2-62 版本： A.0 生效日期： 2011-7-19 拟制：审核：批准：目录封面 (1)目录 (2)修订履历 (3)1.目的 (4)2.适用范围 (4)3.职责 (4)4.引用文件 (4)5.检验仪器设备 (4)6.抽样标准 (4)7. 定义 (4)7.1 缺陷分类 (4)7.2 不合格品分类 (4)8. 检验条件 (4)9. 检验内容 (5)9.1 物料包装检验 (5)9.2 核对来料是否与样板相符 (5)9.3 外观检查 (5)9.4 尺寸检测 (5)9.5 型合性组装检查 (5)9.6 性能测试 (5)9.7 可靠性检查 (6)9.8 RoHS (6)10. 缺陷分类 (6)11. 相关文件 (7)12. 记录要求 (7)13. 注意事项 (7)修订履历序号日期修改内容概述状态修改人审核人批准人2011.7.19 制定新标准 A.0 邓少云莫冬秋王海波1. 目的制定本标准在于规范扬声器来料品质检验，确保提供的产品符合客户的要求。

2. 适用范围适用于有限公司扬声器来料检验。

3. 职责本检验标准由品管部制定和修订升版，由品管部IQC负责执行。

4. 引用文件GB2828-2003 II抽样计划表、工程图纸、工程样板。

5. 检验仪器设备数显卡尺、影像测绘仪、万用表、扫频测试仪、跌落试验机、烙铁。

6. 抽样标准:6.1 正常检验：外观依据GB/T 2828.1-2003 正常检检一次抽样方案，AQL订定为CRITICAL 0 ,MAJOR 0.25 及MINOR1.0，尺寸每批抽测5PCS,每种电性能、可靠性测试每批抽测3PCS,RoHS每批抽测1PCS.6.2 加严检验：外观依据GB/T 2828.1-2003 加严检检一次抽样方案，AQL订定为CRITICAL 0 ,MAJOR 0.25 及MINOR1.0，尺寸每批抽测5PCS,每种电性能、可靠性测试每批抽测3PCS,RoHS每批抽测1PCS.6.3 呆滞料：外观依据GB/T 2828.1-2003 正常检检一次抽样方案，CRITICAL：0 ；MAJOR：0.15；MINOR：0.65。

品牌规格材料磁石材质及加工工艺烦请工程补
充支架膜片材质及加工工艺烦请工程补
充音圈调音纸材质及加工工艺烦请工程补
充电子线华司材质及加工工艺烦请工程补
充护盖参数喇叭物料标准
阻抗：16±15%Ω 灵敏度：102±3db(1KHZ 1mW)
精度工艺音准可靠性
外观尺寸要求音频曲线1.喇叭音圈引出线必要要固定胶覆盖，另外固定胶要美观、整洁
2.喇叭盆架外沿干净整洁
3.喇叭极性点要明确（正极要有标示）
4.喇叭引线焊接要牢固
5.喇叭引线长度必须要符合规格
6.喇叭与喇叭盖连接处不允许有溢胶的现象
7.喇叭支架及护盖不允许有氧化的现象
烦请工程将喇叭的尺寸要求补充
烦请工程补充精度要求
喇叭整体干净；导磁U铁和T铁纯度高；引线及端子美观；
烦请工程补充音准要求
1.盐雾测试
2.高低温测试
3.灵敏度测试
4.阻抗测试
5.96H额定功率输入后特性正常;/最大耐受时间30分钟）
16±15%Ω阻抗
特殊备注
指定供应商名称\联系方式材质及加工工艺烦请工程补充
材质及加工工艺烦请工程补充
材质及加工工艺烦请工程补充
材质及加工工艺烦请工程补充
大耐受功率连续冲击后特性正常（100毫秒PMAX-IN+300毫秒P-IN=0总
附图
烦请工程补充音频曲线要求。

蓝牙音响成品检验判定标准（ISO9001-2015）1.0目的1.1建立成品检验判定标准，作为产品检验的判定之依据。

1.2确保成品品质符合客户要求。

1.3找出潜在的质量问题，作为改正制程及改善品质之依据。

2.0适用范围：本标准适用于本公司生产的所有蓝牙音箱成品的检验判定。

3.0定义3.1装配缺陷的定义3.1.1.产品塑胶件及喷漆的缺陷描述：色差、杂点、断裂、批锋、脏污、有感刮伤、无感刮伤、翘曲、顶白∕顶凸、气泡、气纹、积油、桔纹、掉漆、剥落、光泽度、指印3.1.2.产品表面印刷的缺陷描述：图案不全、印偏、重影、断线、图案间距不符、多印、色差、错印、反印、倒印、漏印3.1.3.产品装配的缺陷描述：间隙、段差、缺件、部件装错、部件装反、部件不对称、螺丝打滑牙、螺丝打花、螺丝镀层脱落、压痕、活动部位力度不符、异响、头带夹持力不符3.2.功能缺陷的定义3.2.1喇叭缺陷的描述：无音、杂音、变音、大小音、单边音、声道不分、电流声、极性反、INT3.2.2麦克风缺陷的描述：无咪、咪小、咪大、咪杂、咪啸叫、咪电流、INT3.2.3调音键缺陷的描述：按键调音有杂音、按键失控、开关失控、LED不亮、INT3.2.4无线功能缺陷的描述：干扰杂音，不能复位、距离不够、无法配对、INT 3.2.5声道功能缺陷的描述：前置无音、中置无音、后置无音、串音、极性反、无振动、振动小3.3包装缺陷的定义3.3.1吸塑∕折盒缺陷的描述：变形、刮花、毛边、厚度不均、色差、脏污、有感刮伤、无感刮伤。

3.3.2彩盒∕彩卡缺陷的描述：印刷不良、色差、脱胶、变形、粉尘、粘屑、脏污、不能粘合3.3.3附件缺陷的描述：附件错漏反、3.3.4贴纸缺陷的描述：印刷不良、不能扫描、印刷错误3.3.5外箱缺陷的描述：印刷不良，印刷错误、外箱贴纸错∕漏、尺寸不符、破损4.0检验及判定标准4.1缺陷类别：4.1.1.致命缺陷（CR）：对使用者、保养者有人身安全伤害者之缺陷。

手机样品测试标准拟订：贺学义审核：批准：1.目的为确保**科技有限公司产品质量稳定，符合国家标准并使客户满意，特制定本标准2.适用范围本标准适用于**科技有限公司设计生产指定机型使用。

3.引用技术文件或标准GB/T.2828-2003 逐批检查计数调整型抽样程序及抽样表GB/T.2829-2003 周期检查计数抽样程序及抽样表4．缺陷分类定义严重缺陷：喇叭不能使用的缺陷或严重影响功能不能实现的缺陷。

轻微缺陷：影响喇叭外观的缺陷。

5. 检验结构、外观、包装等项目的环境及条件距离：人眼与被测物表面的距离为30 ~ 35Cm。

时间：每件检查总时间不超过12s。

位置：检视面与桌面成45°。

上下左右转动15°，前后翻转。

6检验方式和检验标准6.1检验方式检验的批次一般为外协工厂交付的喇叭批次。

检验方式一般采用抽样检验的方式进行。

6.2检验标准采用GB/T2828-2003 正常检查方案，检查水平为：外观检验项目：一般检查水平Ⅱ功能、性能检验项目特殊检查水平S-16.3判定标准以缺陷数为不合格品数，按以下标准判定检验结果。

a）严重缺陷（CRI）：Ac=0，Re=1 (无论批量大小)b）重缺陷（MAJ）： AQL=0.4 c）轻缺陷（MIN）： AQL=1.0必要时需放宽或加严检验，亦按照GB/T2828-2003 标准规定执行。

7．检验项目及判定标准A.要求供应商提供10pcs 样品封样及测试B.样品收到三天给出测试结果性能测试项目见表1表1 性能测试项目注：本标准在执行中根据具体情况可随时调整，修改由**科技有限公司质量部执行。

好好学习社区
更多优惠资料下载：
德信诚培训网
手机喇叭质量检验规范
（ISO9001-2015）
1、外观判定标准
检查项目 判定标准
缺陷定义
CR MAJ MIN
引线断裂 不允许
▲ 弹片氧化 不允许 ▲ 防尘网破损
不允许 ▲ 破损 不允许 ▲ 脏污 不允许
▲ 祼线头长短不一 不允许（在公差范围可接受）
▲ 正负极错 不允许 ▲ PVC 破损
不允许
▲
1.所有外观不良潜在影响功能不良的为主要缺陷；
2.本标准未定义到的不良现象不代表不管控；
2、尺寸检查
喇叭的尺寸需符合规格书要求，进料检验时，每批针对重点尺寸测量 10PCS
3、可靠性试验
实验项目
实验方法及要求 实验要求时间（H ） 实验取样（PCS ）
判定标准
温度冲击 -30°C 30min + 70°C 30min ，转换时间小于5分钟，30个循环，常温常湿下存放2小时后测试
30 2 外观良好，电性能测试OK
疲劳测试 音乐播放器最大音量、单
曲循环方式播放测试歌曲
96 2
疲劳后不失效，与疲劳前对比音质音量无明显恶化。
