太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点，可以吸收太阳能辐射能，并且把能量转换成热能，从而产生热水的一种设备。
在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用，下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。

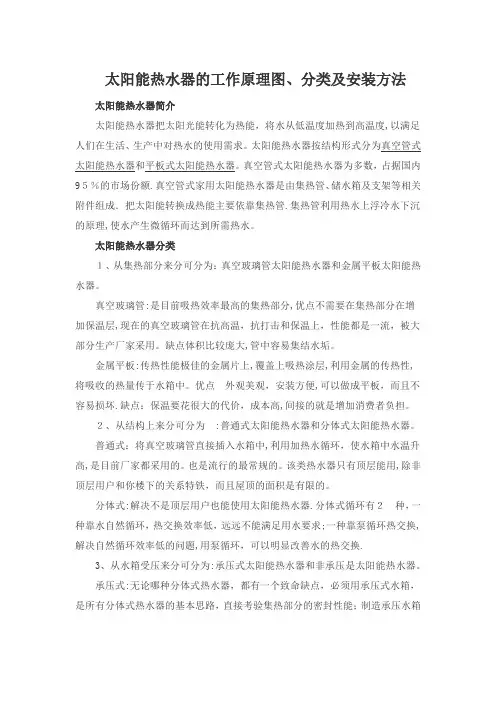

太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿管壁传递到管的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
平板式太阳能热水器：其中介质在集热板因热虹吸自然循环，随后将太阳辐热量及时传送到水箱，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。
2、循环管路直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。
不过这两种太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
太阳能热水器自然循环集热原理示意图3、系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱的水达到设定的温度。
2）地暖管道循环系统这个系统是增加热水循环泵作为不同点，然后通过控制器更好得控制地暖管道循环为工作原理。
然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室循环，从而使室温度不断提高。
如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。
太阳能热水器结构图解太阳能热水器结构图太阳能热水器的安装准备工作（1）准备施工工具。
比如：螺丝刀、扳手、电钻等。
（2）打开热水器包装，按照装箱单检查配件是否齐全。
1)真空管数目齐全且是否完好;2)电加热是否完好;3)水箱箱体是否有凹痕;4)支撑辅件是否齐全;5)只能控制仪包装是否完好等。
1、安装支架（1）安装位置选择。
一般选择在屋顶，方向是坐北向南，正向南偏西5~10°，确保没有遮挡物。
入户管线也应该减少，这样可以增加日照时间。
（2）组装支架。
安装时应当按照说明谁把前片和后片组装在一起，然后使用扳手上紧螺丝，无松动即可。
再将安装前后片侧斜撑住，起到结构上的加固作用。
（3）将水箱和真空管都安装完毕后，再进行检验所有的螺丝，再拧紧。
2、固定支架一般采用水泥墩、打膨胀螺栓亦或者是钢丝绳固定支架，当然需要更具自身屋顶的情况来选择最佳的固定方式。
钢丝绳固定方法：把钢丝绳或大号钢筋套在前支架左右框及桶托左右u型环上，并用螺母拧紧，将连接好的四根钢丝绳或钢筋向热水器四角方向拉伸，在女儿墙或其它地方选择适当位置，钻孔按膨胀挂钩，将钢丝绳或钢筋与相应膨胀挂钩U型环牢固连接。
3、安装水箱（1）电加热的安装。
首先打开电加热口的防尘保温盖，松开里面的螺丝，然后将底部的塞撬开，检查置密封胶圈，看它是否贴紧，随后将置电热棒放入，贴紧后恢复，上紧螺栓。
（2）先把水箱放在组装好的之家桶托上，将水箱与桶托用螺栓连接，拧紧架子与桶托连接螺母，使水箱两端与支架左右两端距离相等，真空管中心线与前支架平面平行，然后把硅胶密封圈放入桶翻边孔放平。
4、安装真空管（1）管座的安装。
先安装真空管管座，集热管的下部要安装，且将管座安装在支架的指定位置。
（2）插管。
先检查保温层水箱胆套着的密封硅胶圈，然后检查真空管工艺尾角是否破损，接着检查像水银的涂层透明度，检查管口是否有加工毛刺、圆度。
把真空管外密封胶圈逃入真空管约15cm，用肥皂水充分浸湿管口，右手把握真空管尾端，一是为了保护工艺尾角，二是便于插管用力。
垂直管口方向插入真空管，用力均匀轻旋推入水箱，插入后退回管座，这样依次把所有真空管安装完毕。
5、接冷热水管（1）进出水口缠住胶带，然后上好管件，太阳能专用管道; （2）电伴热带紧贴在管道外壁，用粘性扎带扎紧; （3）把传感器装在水箱商城水位仪孔，管道外侧用厚聚乙烯橡塑管做保温; （4）太阳能水箱上水由自来水接入。
6、接线（1）电加热接线。
红色线为火线，双色线为接地线，其余一根为零线。
剥皮，露出2cm左右铜线，并套上热缩管，进行绝缘和防尘。
然后把电源线与这三根线对色，接实接牢，从外侧用防水绝缘胶带统一缠好，避免短路。
（2）电伴热带接线。
在电伴热带的端口切一斜面，让它的两线的距离相对较远，避免短路。
用绝缘胶带缠住使其充分绝缘，并将电伴热带的端头与管的端头对齐，用绝缘胶带固定在官道上，使其紧贴管壁。
另一端为智能控制仪端子，若有增压水泵，水泵接线与电伴热并联。
7、安装智能控制仪（1）定位。
在室侧墙上，打孔，然后插入塑料胀管，将测控仪的固定底座安装在墙面上; （2）传感器信号线与控制盒的信号线借口按照标记对接，插牢; （3）恒温混水电磁阀要水平安装，电磁阀的接线分别接入控制盒上的接线端子。
8、调试运行安装完毕，接通控制器电源，运行。
如果没问题，则收拾工具，打扫卫生。
最后计算、记录室安装用件及数量，且同业主进行核实，如果无误，请用户签字认可。
太阳能热水器对一些气温低的地区特别实用，是我们生活的好帮手。
看了以上小编对太阳能热水器的工作原理、结构、安装的介绍，相信大家对太阳能热水器应该都有了一定的了解。
