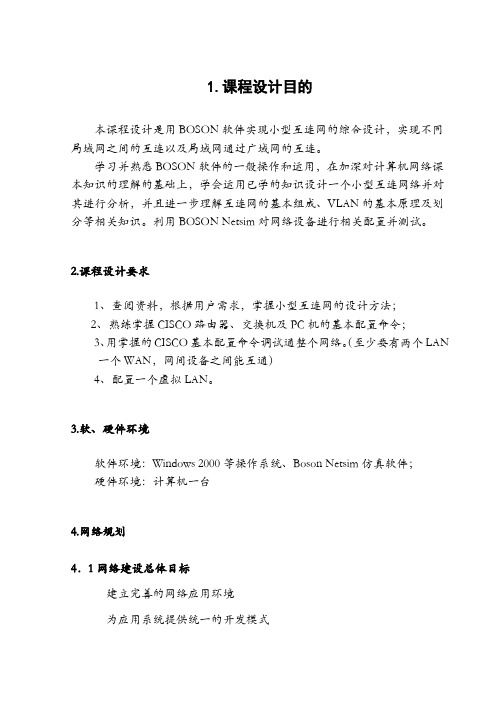

1.课程设计目的本课程设计是用BOSON软件实现小型互连网的综合设计，实现不同局域网之间的互连以及局域网通过广域网的互连。
学习并熟悉BOSON软件的一般操作和运用，在加深对计算机网络课本知识的理解的基础上，学会运用已学的知识设计一个小型互连网络并对其进行分析，并且进一步理解互连网的基本组成、VLAN的基本原理及划分等相关知识。
利用BOSON Netsim对网络设备进行相关配置并测试。
2.课程设计要求1、查阅资料，根据用户需求，掌握小型互连网的设计方法；2、熟练掌握CISCO路由器、交换机及PC机的基本配置命令；3、用掌握的CISCO基本配置命令调试通整个网络。
（至少要有两个LAN一个WAN，网间设备之间能互通）4、配置一个虚拟LAN。
3.软、硬件环境软件环境：Windows 2000等操作系统、Boson Netsim仿真软件；硬件环境：计算机一台4.网络规划4．1网络建设总体目标建立完善的网络应用环境为应用系统提供统一的开发模式为医院各部门提供各种信息服务逐步完善医院内部各种信息的集成有计划地实现管理信息系统4．2近期建设目标确定网络硬件环境及各种连接模式在医院各级部门及办公室之间建立完善的电子邮件系统在医院各办公室之间建立起办公自动化系统实现文件信息的自动上传、下发、归档等系列文档管理工作利用工作流实现办公室工作流程化确定INTERNET的连接以及INTERNET MAIL的实现INTERNET上的信息发布及医院对外公共信息查询医院信息数据库的建立4．3系统设计原则1、先进性与可靠性的综合性能采用国内外先进而且成熟和实用的技术，系统的设计应建立在充分满足需求和具有良好的扩充性的基础上。
2、开放性系统的结构应具有优良的开放性，即优异的网络互连性和可扩性，它应能容纳多种计算机的软、硬件平台。
3、标准性建设的系统应选择符合国际标准的产品，包括各类网络协议标准、操作系统标准、数据库标准及各种应用软件的开发平台标准。
《计算机网络》课程设计说明书组建小型企业局域网学院：计算机与信息科学学院学生姓名：王正喜专业：软件工程班级： 1401完成时间： 2016年12月目录一、课程设计的目的及要求 (1)二、课程设计的内容（分析和设计） (2)三、绘制拓扑结构图 (3)四、详细步骤 (3)五、路由器或交换机配置的代码 (6)六、显示最总的结果 (8)七、课程设计总结 (9)一、课程设计的目的及要求课程设计目的作为网络工程专业的学生，通过本次的计算机网络课程设计，是对本专业的一次很好的学习机会，进一步熟悉使用网络拓扑结构图，了解并使用子网划分、交换机划分vlan、IP地址的分配、各种协议的使用。
课程设计要求要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的命令配置实现，并且每个方案的需有以下几部分的内容：1、需求分析；2、设计原则；3、方案设计与实施：（1）方案设计1）设备选型；2）综合布线设计；3）拓扑结构图；4）IP地址规划（子网划分和CIDR技术）。
（2）方案实施1）路由协议的选择；2) 路由器配置；3）交换机的配置。
现有50台计算机，设计一个小型企业网络方案，要求：1．资源共享，网络内的各个桌面用户可共享数据库、共享打印机，实现办公自动化系统中的各项功能；2．通信服务，最终用户通过广域网连接可以收发电子邮件、实现Web应用、接入互联网、进行安全的广域网访问；3．划分网段；4．选择路由协议，配置路由，并为路由器设置密码。
二、课程设计的内容（分析和设计）需求特点描述该小型企业局域网涉及vlan技术、静动态路由技术、单臂路由技术该小型企业局域网由主要的两个部门（财政部和策划部）和其他部门组成。
该局域网需要将财政部独立起来，因而制作个vlan将其独立出来，但同时需要共享服务器里的信息，为解决这个问题需要配置单臂路由，但在配置单臂路由后会导致财政部的信息泄露，合理的控制其他部门不能共享财政部的信息，但财政部却可以共享服务器的资源。

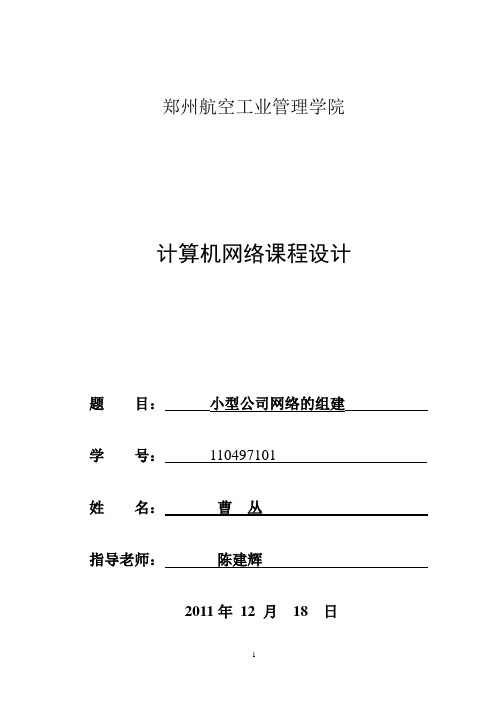

郑州航空工业管理学院计算机网络课程设计题目：小型公司网络的组建学号：110497101姓名：曹丛指导老师：陈建辉2011年12 月18 日项目总体分工项目个人分工目录一．网络系统分析 (4)1.1开发背景 (4)1.2网络系统目标 (4)1.3业务现状 (4)二．网络系统总体设计 (5)2.1网络系统设计的原则 (5)2.2网络设计依据 (5)2.3网络设计目标 (5)三．网络设备选型和预算 (7)四．因特网接入方式选择 (8)五．局域网组建过程 (9)5.1有线以太网组建 (9)5.2无线局域网组建 (9)5.3因特网接入设置 (10)5.3.1设置向导 (10)5.3.2选择PPPOE上网方式 (11)5.3.3连接上网 (11)5.4 网络打印机共享设置 (12)5.4.1配置打印机主机 (12)5.4.2.配置协议 (12)5.4.3.客户机的安装与配置 (13)六．网络系统测试结果 (14)七．项目总结 (15)一．网络系统分析1.1开发背景任何一个组织或是集体，实现它内部人员的管理或是各个部门的协同工作都是必要的。
作为一个公司，要管理许多日常业务，又要实现信息共享，愈来愈成为公司员工日常工作的一个难题。
因此，一个便利的公司网络系统在众人的期盼中需要实现。
随着因特网发展的日新月异，人们利用网络来实现相互之间的协同工作以及资源共享越来越成为时代的潮流，一个不可扭转的趋势。
目前，因特网已经深入到我们生活的各个领域——学校，银行，医院，公司，企业等，所以设计公司网络系统成为提高公司处理日常业务必不可少的工具。
1.2网络系统目标公司刚租用了一个写字楼的14层的三间房屋作为办公室，公司共有5名员工，一名总经理、一名副总经理，总经理副总经理各用一间办公室，其它员工使用一间办公室，总经理使用笔记本电脑无线接入互联网，其他6名员工使用PC机接入互联网，公司内部通过网络共用一台打印机。
1.3业务现状整个系统要承担的主要工作是：公司内部员工可以通过内部服务器链接外部网络查询信息和处理日常办公业务，使公司摆脱办事效率低下，提高做事正确性，增强公司的市场竞争力。
实验题目中小型园区网络设计一、实验目的该实验项目要求学生在完成计算机网络前面实验的基础上结合实际案例独立完成一个中小型园区的网络设计，使学生对网络的拓扑，通信介质，网络互联设备等有更清楚的认识，认识组网基本原则，力求使学生具备局域网组网和建设的基本知识。
二、设备与环境联网的PC兼容机、Windows操作系统，IE浏览器等。
三、实验内容全球信息网的出现和信息化社会的来临，使得社会的生产方式发生深刻的变化。
面对着激烈的市场竞争，公司对信息的收集、传输、加工、存贮、查询以及预测决策等工作量越来越大,原来的电脑只是停留在单机工作的模式，各科室间的数据不能实现共享，致使工作效率大大下降，纯粹手工管理方式和手段已不能适应需求，这将严重妨碍公司的生存和发展。
社会进步要求企业必须改变现有的落后管理体制、管理方法和手段,建立现代企业的新形象，建立本企业的自动化管理信息系统(即公司局域网），以提高管理水平,增加经济和社会效益。
（一）需求分析1.1 现有设备及基本情况。
公司共有三栋楼，1号楼，2号楼,3号楼.各栋楼之间得知距离100米.1号楼：三层,作为行政办公楼，共有20台电脑分布在各个办公室中。
一楼五台，二楼10台,三楼5台。
2号楼：五层，产品研发部，供销部，共有30台电脑，其中20台集中在三楼研发部。
设计室中专设一个机房。
其他10部分散在各个办公室中。
3号楼：五层,生产车间，每层一个车间,每个车间有3台电脑，共15台。
1。
2 现有人力资源。
（电脑方面)公司现有网络维护人员1名。
主要负责公司的电脑维护，组建网络还需扩充网络维护人员2—3名.公司的员工对电脑的使用还只停留在简单的应用,虽然配备了电脑，但没有发挥它的最大功用。
进行网络建设，还学要对员工进行网络技术培训.1.3 现有技术分析。
公司现有技术已经完全具备了组建网络的条件，从长远发展看，组建计算机网络也是当务之急,因为信息交流速度已制约了公司的发展，无论是公司获取客户的反馈信息,还是公司之间的各种数据的传送，出现问题的处理。
计算机通信与网络课程设计报告题目小型企业局域网*名：***学号：********班级：091112****：***组建过程一、课程设计的目的及要求二、课程设计的内容三、绘制拓扑结构图四、子网划分与局域网建立五、路由器配置代码六、课程设计心得一课程设计的目的及要求课程设计目的：通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及路由协议的配置，熟练掌握路由器和交换机的基本配置。
课程设计要求：要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：1、需求特点描述；2、设计原则；3、解决方案设计，其中必须包含：（1）设备选型；（2）综合布线设计；（3）拓扑图；（4）IP地址规划；（5）子网划分；（6）路由协议的选择；(7) 路由器配置。
二课程设计的内容总体要求：现有50台计算机，设计一个小型企业网络方案，要求：1．资源共享，网络内的各个桌面用户可共享数据库、共享打印机，实现办公自动化系统中的各项功能；2．通信服务，最终用户通过广域网连接可以收发电子邮件、实现Web应用、接入互联网、进行安全的广域网访问；3．划分网段；4．选择路由协议，配置路由，并为路由器设置密码。
三绘制拓扑结构图四子网划分与局域网建立IP地址规划和子网划分：子网一：192.168.2.0/24子网二：172.16.1.0/24子网三：172.16.3.0/24路由器R0网络地址：172.16.1.0路由器R1网络地址：172.16.3.0路由器R2网络地址：192.168.2.0路由协议的选择: 静态路由协议1.办公室10台的IP地址：172.16.1.3-172.16.1.122策划部15台的IP地址：172.16.3.2-172.16.3.163.其他25台的IP地址：192.168.2.2-192.168.2.26接口详细IP地址五路由器配置代码R0:%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINK-5-CHANGED: Interface Vlan1, changed state to up%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to administratively down%LINK-5-CHANGED: Interface Vlan1, changed state to administratively down %SYS-5-CONFIG_I: Configured from console by console%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up%LINK-5-CHANGED: Interface Serial0/1/0, changed state to up%LINK-5-CHANGED: Interface Serial0/1/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1/0, changed state to uR1:%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINK-5-CHANGED: Interface Vlan1, changed state to up%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to administratively down%LINK-5-CHANGED: Interface Vlan1, changed state to administrativelydown%SYS-5-CONFIG_I: Configured from console by console%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0,changed state to up%LINK-5-CHANGED: Interface Serial0/1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1/0, changedstate to upR2:%LINK-5-CHANGED: Interface FastEthernet0/0, changed state toup %LINK-5-CHANGED: Interface Vlan1, changed state to up%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to administratively down%LINK-5-CHANGED: Interface Vlan1, changed state to administrativelydown%SYS-5-CONFIG_I: Configured from console by console%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up%LINK-5-CHANGED: Interface Serial0/1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1/0, changedstate to up显示最总的结果六课程设计心得信息技术的发展，知识以爆炸的方式增长，向传统教育提出了挑战，也为远程教育和终身学习的实现提供了可能。
小型局域网课程设计一、课程目标知识目标：1. 让学生理解小型局域网的基本概念，掌握其网络结构和组成要素。
2. 使学生掌握IP地址的分配、子网划分和网络协议的使用方法。
3. 帮助学生了解常见的网络设备及其功能，如交换机、路由器等。
技能目标：1. 培养学生能够独立搭建小型局域网，并进行基本的网络配置。
2. 培养学生具备分析和解决小型局域网故障的能力。
3. 提高学生运用网络管理工具进行网络监控和优化的技能。
情感态度价值观目标：1. 培养学生对计算机网络技术的兴趣，激发他们学习网络知识的热情。
2. 培养学生具备团队协作精神，学会与他人共同解决问题。
3. 增强学生的网络安全意识，让他们明白网络道德和法律的重要性。
课程性质：本课程属于计算机网络技术领域，以实践操作为主，理论讲解为辅。
学生特点：学生为初中年级，具备一定的计算机操作基础，对网络知识有一定的好奇心和求知欲。
教学要求：结合学生特点，注重实践操作，让学生在动手实践中掌握知识，培养技能。
同时，注重培养学生的学习兴趣和团队协作能力，提高他们的网络素养。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 小型局域网基础知识- 网络概念与分类- 局域网的组成与结构- 网络拓扑结构2. 网络协议与IP地址- 常见网络协议介绍（如TCP/IP、DHCP等）- IP地址的分配与子网划分- 网络掩码的作用与配置3. 网络设备及其功能- 交换机的基本原理与配置- 路由器的基本原理与配置- 其他网络设备（如防火墙、无线AP等）4. 小型局域网搭建与配置- 网络设备连接与布线- 网络操作系统安装与配置- 常用网络服务配置（如DNS、DHCP等）5. 网络监控与管理- 网络管理工具的使用（如Wireshark、网络扫描器等）- 网络性能分析与优化- 网络安全防护措施6. 网络故障分析与处理- 常见网络故障现象- 故障排查方法与技巧- 故障处理实例分析教学内容安排与进度：本课程共安排12课时，具体安排如下：1-2课时：小型局域网基础知识3-4课时：网络协议与IP地址5-6课时：网络设备及其功能7-8课时：小型局域网搭建与配置9-10课时：网络监控与管理11-12课时：网络故障分析与处理教材章节关联：本教学内容与教材中以下章节相关：- 第3章：计算机网络基础- 第4章：网络协议与IP地址- 第5章：网络设备与布线- 第6章：局域网搭建与配置- 第7章：网络监控与管理- 第8章：网络故障分析与处理三、教学方法针对本课程的内容及学生特点，采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：- 对于小型局域网的基础知识、网络协议与IP地址等理论性较强的内容，采用讲授法进行教学，帮助学生建立扎实的理论基础。
计算机网络课程设计组建小型企业网目录1 设计目的和要求 (1)1.1目的 (1)1.2要求 (1)2 企业网络规划和需求分析 (1)2.1企业网络规划 (1)2.2 需求分析 (1)3 算法设计 (2)3.1开发工具 (2)3. 2设备选择 (2)3.3总体设计简介 (3)3.4vlan划分及地址分配 (3)3.5布线 (4)3.6网络拓朴图 (4)3.7设计步骤 (4)3.8 实现过程及源代码. (13)4 实验仿真及结果分析 (5)4.1 Email服务器配置 (5)4.2 交换机配置 (6)4.3路由器配置 (7)4.4 各部门通信 (8)4.5 连接外网 (9)4.6 连接内网 (10)4.7 邮件收发 (11)5 设计结语 (11)5.1 设计理念 (12)5.2设计思路 (12)5.3 设计难点和解决方法 (12)5.4实现功能 (12)组建小型企业网1 设计目的和要求1.1目的通过本课程设计的实践和前后的准备与总结，学习、了解、掌握和运用《计算机网络》理论课及实验课上所学的局域网组网基础技术、高级技术、初步掌握组网设计思路、组网技巧。
通过实验课的实践训练，加强学生熟练运用Cisco Packet Tracer软件、掌握构建路由器及交换机的各类基础技术的能力。
1.2要求1.2.1内容要求1、局域网组网设计目的2、局域网组网的设计拓扑图3、局域网组网的设计步骤4、局域网组网的设计实现过程及源代码5、局域网组网的设计结论1.2.2制作要求1、课程设计必须个人独立完成，不得有设计拓扑图及截图相同现象。
2、在课程设计开始前，首先要确认Cisco Packet Tracer软件与操作系统的兼容性，以免影响软件运行及系统运行。
3、课程设计文字排版规范，要求拓扑图及运行截图清晰，描述语言通顺。
4、课程设计中需要做出明确的地址分配情况、设备分配情况。
5、课程设计中需说明设计的高效性、稳定性、安全性、可扩展性。
目录1.课程设计目的 (1)2.课程设计要求 (1)3.boson平台介绍 (1)4.网络设计 (3)4.1 静态路由构成网络 (3)4.1.1 网络规划 (3)4.1.2网络拓扑图 (4)4.1.3 网段及IP地址的划分 (4)4.14 路由器及PC机参数配置 (5)4.2 动态路由构成网络 (8)4.2.1 网络规划 (8)4.2.2 网络拓扑图 (8)4.2.3 网段及IP地址的划分 (9)4.2.4 路由配置 (9)4.3 VLAN的设计 (12)4.3.1 网络规划 (12)4.3.2 网络拓扑图 (13)4.3.3 IP地址的划分 (13)4.3.4 vlan的配置 (13)5 结果测试 (15)5.1 静态路由测试 (15)5.2 动态路由测试 (16)5.3 VLAN 测试 (17)6 结果分析 (18)7 实验总结 (19)8、参考文献 (19)小型企业网方案设计和实现1.课程设计目的(1)对计算机网络基本理论知识的加深理解。
(2)通过设计对计算机网络的应用有所了解。
(3)掌握基本cisco基本配置命令并熟练运用。
2.课程设计要求(1)分析具体情况，结合实验室条件，完成需求分析；(2)列出所需设备，设计完成网络拓扑结构图；(3)在实验环境下完成设备的具体配置；(4)调试验证。
3.boson平台介绍Boson Network Designer 是用户用来绘制自己定制的实验网络拓扑图的工具。
它的主界面分为菜单栏、设备连接列表、设备连接信息和绘图区四个部分。
下面介绍一下各个部分的主要功能。
（1）菜单栏“File”菜单主要完成拓扑图文件的新建、打开、保存、另存、打印等操作，拓扑图文件的扩展名为“.top”。
其中“Load NetMap into the Simulator”菜单项用来将拓扑图装入实验模拟器，如果此时Boson NetSim程序已经打开，则拓扑图自动装入，否则Boson NetSim启动时再装入。
计算机网络的课程设计一、课程目标知识目标：1. 让学生理解计算机网络的基本概念，掌握网络的结构、分类及工作原理。
2. 使学生掌握TCP/IP协议的基本原理，了解不同层级的网络协议及其功能。
3. 帮助学生了解网络设备的基本功能，如交换机、路由器等，并掌握其配置方法。
技能目标：1. 培养学生运用所学知识构建小型网络的能力，提高实际操作技能。
2. 培养学生运用网络命令和软件分析网络故障，具备一定的网络维护能力。
3. 提高学生的团队协作能力，通过分组讨论和实践，共同解决问题。
情感态度价值观目标：1. 培养学生对计算机网络技术的兴趣，激发他们探索网络世界的热情。
2. 培养学生具备网络安全意识，遵守网络道德规范，合理使用网络资源。
3. 通过学习计算机网络，使学生认识到科技对社会发展的作用，增强社会责任感。
课程性质分析：本课程旨在让学生深入了解计算机网络的原理和应用，结合实践操作，提高学生的网络技能。
学生特点分析：高中生具有一定的逻辑思维能力和动手操作能力，对新鲜事物充满好奇心，但需引导他们将理论知识与实际应用相结合。
教学要求：1. 注重理论与实践相结合，提高学生的实际操作能力。
2. 创设情境，激发学生的学习兴趣，引导他们主动探究。
3. 强调团队协作，培养学生的沟通能力和协作精神。
二、教学内容1. 计算机网络基本概念：包括网络定义、功能、分类及拓扑结构。
教材章节：第一章 计算机网络概述2. 网络体系结构：学习OSI七层模型和TCP/IP四层模型，了解各层功能及协议。
教材章节：第二章 网络体系结构及协议3. 网络设备与传输介质：介绍常用的网络设备（如交换机、路由器等）及传输介质（如双绞线、光纤等）。
教材章节：第三章 网络设备与传输介质4. 网络协议详解：深入学习TCP/IP协议族，包括IP、TCP、UDP、ICMP等协议。
教材章节：第四章 网络协议5. 网络配置与管理：学习网络设备的配置方法，了解网络管理的基本知识。
目录1.课程设计目的............................................................2.课程设计要求............................................................ 3相关知识................................................................. 网络的介绍................................................................ Boson NetSim 的介绍......................................................4.课程设计分析............................................................ 需求分析.................................................................. 企业互联网的安全和维护.................................................... 网络规划................................................................. 网络拓扑图................................................................ 设备介绍.................................................................. IP地址规划............................................................... vlan虚拟局域网........................................................... 拓扑图................................................................... 划分vlan.................................................................. 主机ip地址分配........................................................... 5设备的配置与验证......................................................... 配置设备.................................................................. 验证测试.................................................................. 测试路由器之间的连通性.................................................... 测试主机之间的连通性...................................................... 测试VLAN之间的连通性..................................................... 测试VLAN中设备的连通性................................................... 6体会..................................................................... 7参考文献.................................................................小型互联网设计1.课程设计目的（1）加深对计算机网络基本理论知识的理解。
目录1.课程设计目的 (1)2.课程设计要求 (1)3.boson平台介绍 (1)4.网络设计 (3)4.1 静态路由构成网络 (3)4.1.1 网络规划 (3)4.1.2网络拓扑图 (4)4.1.3 网段及IP地址的划分 (4)4.14 路由器及PC机参数配置 (5)4.2 动态路由构成网络 (6)4.2.1 网络规划 (6)4.2.2 网络拓扑图 (7)4.2.3 网段及IP地址的划分 (7)4.2.4 路由配置 (8)4.3 VLAN的设计 (10)4.3.1 网络规划 (10)4.3.2 网络拓扑图 (10)4.3.3 IP地址的划分 (10)4.3.4 vlan的配置 (10)5 结果测试 (11)5.1 静态路由测试 (11)5.2 动态路由测试 (13)5.3 VLAN 测试 (14)6 结果分析 (15)7 实验总结 (15)8、参考文献 (16)小型企业网方案设计和实现1.课程设计目的(1)对计算机网络基本理论知识的加深理解。
(2)通过设计对计算机网络的应用有所了解。
(3)掌握基本cisco基本配置命令并熟练运用。
2.课程设计要求(1)分析具体情况，结合实验室条件，完成需求分析；(2)列出所需设备，设计完成网络拓扑结构图；(3)在实验环境下完成设备的具体配置；(4)调试验证。
3.boson平台介绍Boson Network Designer 是用户用来绘制自己定制的实验网络拓扑图的工具。
它的主界面分为菜单栏、设备连接列表、设备连接信息和绘图区四个部分。
下面介绍一下各个部分的主要功能。
（1）菜单栏“File”菜单主要完成拓扑图文件的新建、打开、保存、另存、打印等操作，拓扑图文件的扩展名为“.top”。
其中“Load NetMap into the Simulator”菜单项用来将拓扑图装入实验模拟器，如果此时Boson NetSim程序已经打开，则拓扑图自动装入，否则Boson NetSim启动时再装入。
“Wizard”菜单以向导的形式为添加新设备或者为设备布线等。
“Help”菜单包含帮助主题、图例、用户手册、版本信息等内容。
（2）设备连接列表Boson Network Designer包含的设备和连接有：1.Cisco 800、1000、1600、1700、2500、2600、3600、4500八系列42种路由器；2.Cisco Catalyst 1900、2900、3500三个系列3三种交换机；3.Ethernet、Serial、ISDN三种布线元件；4.Win98、TACACS、TFTP三种PC机器。
再运用Boson进行实验时，不同型号路由器的功能和性能是完全相同的，其不同点在提供的接口数量和类型不同，有些接口是固定配置的，有些接口是模块化的。
例如，以太网接口的分为普通以太网（ethernet）和快速以太网（fastethernet）两种类型，固定配置的普通以太网接口使用ethernet 0的形式引用，模块化的普通以太网接口使用ethernet 0/0的形式引用。
因此，要按照“够用为度”的原则选择实验设备，即尽量选择一个简单的、接口数量较少的路由器进行实验。
（3）设备连接信息列表在设备连接列表中选中一个具体型号的设备或连接后，设备连接信息列表区会显示出该设备的接口数量和类型。
对于类型为可选的接口，在添加设备到绘图区时再确定是否使用。
（4）绘图区绘图区是Boson Network Designer的主窗口，提供了各种设备连接的放置平台，可以在设备列表中选择设备添加，在该区域内直接修改。
在下文的实验中将详细说明它的使用方法。
Boson NetSim用来模拟路由器、交换机等各种网络设备搭建起来的实验环境。
用户可以在该软件上对虚拟网络设备进行配置、测试，也可以对运行的协议进行诊断。
它的主界面分为菜单栏、工具栏、设备配置界面三个部分。
（1）菜单栏菜单栏包括File、Modes、Devices、Tools、Ordering、Window、Help七部分。
（2）工具栏工具栏的前3个按钮用来快速切换正在配置的路由器、交换机、PC机，与“Devices”菜单的功能相同。
第4个按钮用来打开实验导航器，与“Lab Navigator”菜单的功能相同。
第5个按钮用来显示当前实验的网络拓扑图。
第6个按钮用来显示“远程控制面板”，“Remote Control”菜单功能相同。
（3）设备配置界面设备配置界面是用户输入路由器、交换机、PC机配置命令的地方，也是用户观察路由器、交换机、PC机信息输出的地方。
路由器和交换机的配置方法与“超级终端”相同，PC机的配置方法与Windows状态下cmd命令行方式相似。
4.网络设计4.1 静态路由构成网络4.1.1 网络规划本网络由一个广域网，两个局域网组成。
选用2个805路由器，其包含一个以太网接口，一个Serial口连接广域网。
选用3个2950交换机，其有12个快速以太网接口，所以这连个局域网采用的是快速以太网技术。
接下来分别将每个交换机下连接了3个PC机，共同构成此网络。
4.1.2网络拓扑图图4.1 静态路由构成网络拓扑图4.1.3 网段及IP地址的划分类型网段默认网关LAN1 192.168.18.0 192.168.18.1LAN2 192.168.22.0 192.168.22.1WAN 222.191.1.0②划分IP地址主机IP地址默认网关PC1 192.168.18.11 192.168.18.14.14 路由器及PC机参数配置路由器Route 1的配置：Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host R1R1(config-line)#int eth 0R1(config-if)#ip add 192.168.18.1 255.255.255.0R1(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to up R1(config-if)#int se 0R1(config-if)#ip add 222.191.1.1 255.255.255.0R1(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to upR1(config-if)#end%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINEPROTO-5-UPDOWN:Line protocol on Interface Serial0,changed state to downR1#copy run start在Route1中设置静态路由R1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#ip route 192.168.22.0 255.255.255.0 222.191.1.2R1(config)#endR1#copy run start路由器Route 2的配置：Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host R2R2(config-line)#int eth 0R2(config-if)#ip add 192.168.10.1 255.255.255.0R2(config-if)#no shut%LINK-3-UPDOWN:Interface Ethernet0, changed state to upR2(config-if)#int se 0R2(config-if)#ip add 222.191.1.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to upR2(config-if)#endR2#copy run start在Route2中设置静态路由R2#conf tEnter configuration commands, one per line. End with CNTL/Z. R2(config)#ip route 192.168.18.0 255.255.255.0 222.191.1.1R2(config)#endR2#copy run startPC机参数配置图4.2 PC机参数配置图依次选择PC机用win 命令调出上图所示的地址表，根据自己给PC分配的IP号来进行更改。
4.2 动态路由构成网络4.2.1 网络规划本网络由一个广域网，两个局域网组成。
选用2个805路由器，其包含一个以太网接口，一个Serial口连接广域网，Cisco 805串行路由器集成了Cisco IOS （技术，它通过帧中继、专线、X.25或异步拨号网络提供安全可靠的Internet访问，为小型办公室进行大型企业联网提供所需的一切。
选择通过串行线路连接上网的小型办公室可以将Cisco IOS软件的功能用于安全的Internet访问、治理性网络服务和虚拟专用网络（VPN）等高级应用。
Cisco 805路由器非凡适合拥有多个频繁上网用户的小型办公室，而且成本有效，因为它是一个独立的路由器，能够给多个用户提供一个固定的Internet连接。
每个人不再需要单独配置调制调器来访问信息。
选用3个2950交换机，Cisco Catalyst 2950系列智能以太网交换机是一个固定配置、可堆叠的独立设备系列，提供了线速快速以太网和千兆位以太网连接。
这是一款最廉价的Cisco交换产品系列，为中型网络和城域接入应用提供了智能服务。
作为思科最为廉价的交换产品系列，Cisco Catalyst 2950系列在网络或城域接入边缘实现了智能服务。
其有12个快速以太网接口。
接下来分别将每个交换机下连接了2,2,3个PC机，共同构成此网络。
4.2.2 网络拓扑图图4.3 动态路由构成网络的拓扑图4.2.3 网段及IP地址的划分类型网段默认网关LAN1 192.168.18.0 192.168.18.1LAN2 192.168.22.0 192.168.22.1WAN 222.191.1.0②划分IP地址主机IP地址默认网关PC1 192.168.18.11 192.168.18.14.2.4 路由配置路由器Route 1的配置：Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host R1R1(config-line)#int eth 0R1(config-if)#ip add 192.168.18.1 255.255.255.0R1(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to up R1(config-if)#int se 0R1(config-if)#ip add 222.191.1.1 255.255.255.0R1(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to upR1(config-if)#end%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINEPROTO-5-UPDOWN:Line protocol on Interface Serial0,changed state to downR1#copy run start在Route1中设置动态路由R1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#router ripR1(config-router)#network 192.168.18.0R1(config-router)#network 222.191.1.0R1(config)#endR1#copy run start在Route1中设置默认路由R1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.18.0R1(config)#endR1#copy run start路由器Route 2的配置：Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host R2R2(config-line)#int eth 0R2(config-if)#ip add 192.168.10.1 255.255.255.0R2(config-if)#no shut%LINK-3-UPDOWN:Interface Ethernet0, changed state to upR2(config-if)#int se 0R2(config-if)#ip add 222.191.1.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to upR2(config-if)#endR2#copy run start在Route2中设置动态路由R2#conf tEnter configuration commands, one per line. End with CNTL/Z.R2(config)#router ripR2(config-router)#network 192.168.22.0R2(config-router)#network 222.192.1.0R2(config)#endR2#copy run start在Route2中设置默认路由R2#conf tEnter configuration commands, one per line. End with CNTL/Z.R2(config)#ip route 0.0.0.0 0.0.0.0 192.168.22.0R2(config)#endR2#copy run start4.3 VLAN的设计4.3.1 网络规划本网络由一个2950有12个快速以太网口的交换机和5个PC机构成。
