大林控制算法与其软件实现

实验4 大林算法工业设计和调试实验目的：1.认识和理解大林控制算法控制大时延系统的机理和效果。

2掌握实际控制系统的大林控制算法的设计、实现和调试方法及技术。

实验内容：1.测试系统开环阶跃响应求得被控对象的近似传递函数。

2.对被控对象近似传递函数进行等效离散化。

3.基于被控对象等效离散化模型设计大林控制算法，编写出实现程序，将其嵌入到实验软件中。

4.将设计的大林算法投入运行，并经过调试获得预期控制性能。

5.记下大林控制算法的控制效果。

实验原理及说明：大林算法是针对工业生产过程中含有纯滞后的被控对象所研究的控制算法，即在调节时间允许的情况下，要求系统没有超调量或只有在允许范围中的很小的超调量。

大林算法的设计目标是设计一个数字调节器，使整个闭环系统所期望的传递函数相当于一个延迟环节和一个惯性环节的串联，并期望整个闭环系统的纯滞后时间和被控对象的滞后时间相同，并且，纯滞后时间与采样周期是整数倍关系。

实验中采样周期为1秒，k=0.15，t=22秒，t1=55秒。

.大林算法中涉及的被调对象的参数：对象是一阶惯性滞后环节，<1>对象的放大倍数Kp：Kp=△PV/△OP 阶跃比，这是开环的静态参数，与PID的放大倍数K不是一回事；<2>对象的时间常数T：干扰阶跃引起PV变化，从变化起到稳定值约2/3处的时间值,不包括滞后时间;<3>滞后时间T2：干扰阶跃开始到PV开始变化这一段滞后时间，包括：纯滞后时间及容量过渡滞后时间;2. 整个系统的闭环传递函数相当于是一阶惯性环节, 这是大林算法的期望环节：<1> 输入R(t)是回路的设定值SP；输出Y(t)是回路的PV值;<2> 此一阶惯性环节的放大倍数为1，即稳定时PV=SP; 最终偏差接近零;<3>此期望环节的纯滞后时间应等于被调节对象的纯滞后时间；<4>此期望环节的闭环时间常数：这是待定的期望参数，为不引起回路的小幅振荡，这个时间值应选用大于等于被调对象的时间常数，3. 这些参数如果不精确，将引起大林算法的不稳定性,导致调节质量变坏；。

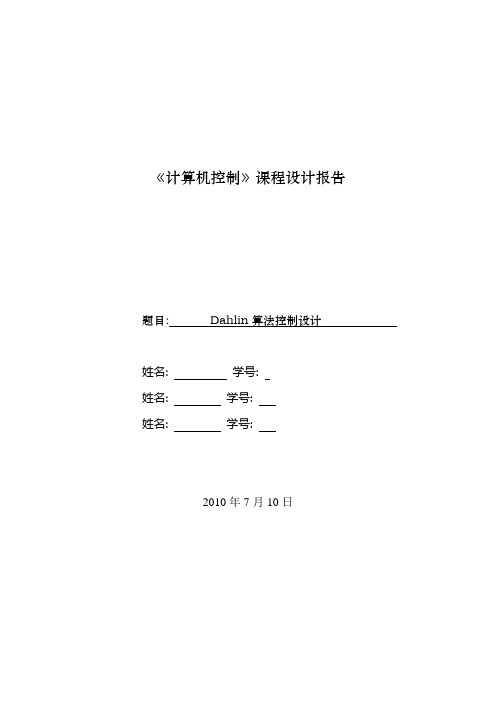

《计算机控制》课程设计报告题目: Dahlin算法控制设计姓名: 学号:姓名: 学号:姓名: 学号:2010年7月10日《计算机控制》课程设计任务书专业电气工程及其自动化班级学生指导教师题目 Dahlin算法控制设计设计时间2010年7 月5 日至 2010年7 月 11 日共 1 周设计要求设计任务：设单位反馈线性定常离散系统的连续部分和零阶保持器的传递函数分别为)1(10)(+=sssGp，被控对象为sesssG1.0)101)(1(5)(-++=，采用Dahlin算法设计消除振铃的数字控制器。

方案设计：1.采用Matlab完成控制系统的建立、分析、设计和模拟仿真；2.选择元器件,完成电路设计，控制器采用MCS-51系列单片机(传感器、功率接口以及人机接口等可以暂不涉及)，使用Protel绘制原理图；3.控制算法采用单片机汇编语言编程实现（应通过编译，无语法错误）。

报告内容:1.控制系统仿真和设计步骤，应包含Matlab仿真的性能曲线、采样周期T的选择、数字控制器脉冲传递函数和差分方程形式；2.元器件选型过程，电路设计过程，绘制的Protel原理图；3.算法流程图，含有详细注释的汇编源程序；4.设计工作总结及心得体会；5.列出所查阅的参考资料。

指导教师签字：系（教研室）主任签字：2010年7 月10 日一．实验目的采用Dahlin 算法设计消除振铃的数字控制器 二．提供的实验条件（1）软件：Matlab, Protues ，KEIL （2）仪器和设备：计算机、单片机 三．设计要求被控对象为s e s s s G 1.0)101)(1(5)(-++=，采用Dahlin 算法设计消除振铃的数字控制器。

达林算法主要是一种针对纯滞后对象的控制算法，其主要指标是系统无超调，或超调量较小。

并允许系统有较长的调整时间。

四．工作原理基于达林算法的采样控制系统结构框图如图1所示。

图1 采样控制系统原理图D(z)系统的设计核心，它实际上是由计算机实现，它的输入输出均是时间上离散的数字信号信号。

一、实验目的1. 理解大林控制算法的基本原理及其设计过程。

2. 掌握大林控制算法在计算机控制系统中的应用。

3. 通过实验验证大林控制算法在解决纯滞后系统控制问题上的有效性。

二、实验原理大林控制算法（Dahlin Control Algorithm）是一种针对具有纯滞后特性的控制对象而设计的新型控制算法。

该算法的核心思想是将期望的闭环响应设计成一阶惯性加纯延迟形式，然后通过反向设计得到满足这种闭环响应的控制器。

对于具有纯滞后特性的被控对象，其传递函数可以表示为：\[ G(s) = \frac{K}{T_s s + 1} \cdot e^{-\frac{s}{T}} \]其中，\( K \) 为系统增益，\( T_s \) 为采样周期，\( T \) 为纯滞后时间。

大林控制算法要求选择闭环传递函数 \( W(s) \) 时，采用相当于连续一阶惯性环节的 \( W(s) \) 来代替最少拍多项式。

如果对象有纯滞后，则 \( W(s) \) 应包含有同样的纯滞后环节。

带有纯滞后的控制系统闭环传递函数为：\[ W(s) = \frac{K}{T_s s + 1} \cdot e^{-\frac{s}{T}} \]根据大林控制算法，可以设计出满足期望闭环响应的数字控制器 \( D(z) \)：\[ D(z) = \frac{K_1 e^{-\frac{1}{T}}}{(1 - e^{-\frac{1}{T_1}}) (1 - e^{-\frac{1}{T_2}})} \cdot \frac{1}{[1 - e^{-\frac{1}{T_1}} (1 - e^{-\frac{1}{T_2}})] (1 - e^{-\frac{1}{T} z^{-1}})} \]其中，\( K_1 \)、\( T_1 \) 和 \( T_2 \) 为大林算法的参数。

三、实验仪器1. MATLAB 6.5软件一套2. 个人PC机一台四、实验步骤1. 启动MATLAB软件，创建一个新的脚本文件。

一、实验目的1. 理解大林算法的基本原理和设计过程。

2. 掌握大林算法在计算机控制系统中的应用。

3. 分析大林算法对控制系统性能的影响。

二、实验仪器1. PC计算机一台2. MATLAB 6.5软件一套3. EL-AT-III型计算机控制系统实验箱一台三、实验原理大林算法是一种针对具有纯滞后特性的控制系统而设计的控制算法。

该算法通过将期望的闭环响应设计成一阶惯性加纯延迟，然后根据这种闭环响应设计控制器，从而实现对具有纯滞后特性的系统的控制。

四、实验内容1. 实验被控对象的构成：（1）惯性环节的仿真电路及传递函数。

（2）纯延时环节的构成与传递函数。

（3）被控对象的开环传递函数。

2. 大林算法的闭环传递函数：闭环传递函数为：\[ G(s) = \frac{K}{T_{s}^{N} \left( \frac{s}{T} + 1 \right)} \]其中，\( K \)为增益，\( T \)为时间常数，\( N \)为纯滞后时间。

3. 大林算法的数字控制器：数字控制器为：\[ D(z) = \frac{(1 - e^{-\frac{1}{T}})(1 - e^{-\frac{1}{T_{1}}z^{-1}})}{K \left(1 - e^{-\frac{1}{T_{1}}}z^{-1}\right) \left[1 - e^{-\frac{1}{T}}z^{-1} - (1 - e^{-\frac{1}{T}})z^{-N}\right]} \]其中，\( K \)为增益，\( T \)为时间常数，\( T_{1} \)为时间常数，\( N \)为纯滞后时间。

五、实验步骤1. 启动计算机，打开MATLAB软件。

2. 编写程序，搭建被控对象模型。

3. 根据被控对象模型，设计大林算法控制器。

4. 对大林算法控制器进行仿真，观察控制效果。

5. 分析大林算法对控制系统性能的影响。

六、实验结果与分析1. 仿真结果：（1）大林算法控制器的阶跃响应。

计控实验五-达林算法仿真实验报告||实验名称大林算法仿真实验课程名称计算机控制技术与系统|实验五 达林算法仿真实验1、实验目的：在离散系统直接数字控制算法学习基础上，通过Matlabl 软件仿真实验，加深掌握达林算法设计离散控制器的基本思想和方法，进一步理解最少拍与非最少有限拍控制器设计中存在的局限性。

2、实验内容及要求：已知对象模型为1.460()1 3.34Se G s s -=+设期望的闭环响应M(z)为时间常数τ=2s 的一阶惯性环节，并带有l=1个采样周期的纯滞后，即1211(1)0.3935()110.6065lz z M z z z z σσ------==--要求：1) 经采样（T=1S ）保持后，求出其广义对象z 传递函数；2) 基于达林算法给定的M(z)，设计控制器D(z)，对单位阶跃输入绘制U(k)和系统输出y(k)响应曲线；3) 设计消除振铃后的等效控制算法D(z)，对单位阶跃输入绘制U(k)和系统输出y(k)响应曲线；4) 分析比较上述两种情况下，对应U(k)和y(k)的响应特性有哪些变化。

3、实验过程3.1求取广义对象的z 传递函数利用matlab 求取广义对象的z 传函并将其转化成零极点的形式，用到的程序如下 T1=3.34; tao=1.46;G0=tf([1],[T1 1],'inputdelay',tao) sysd=c2d(G0,T,'zoh'); zsysd=zpk(sysd)得到的广义对象的z 传递函数为20.14928(z 0.7332)(z 0.7413)z+-3.2基于大林算法设计D(z)期望的闭环响应函数为M(z)，广义对象的传递函数为G(z)，则根据大林算法设计的控制器D(z)表达式为21(z) 2.636(z 0.7413)(z)(z)1(z)(z 1)(z 0.7332)(z 0.3935)M z D G M -==--++在simulink 中仿真改系统，建立的框图为得到的控制量的曲线为可见出现了控制量的输出出现振铃现象。

实验一：大林算法控制器设计与仿真一、实验目的1、学会安装MATLAB 及基本使用方法。

1、掌握大林控制算法的基本概念和实现方法；2、掌握在MA TLAB 下大林算法控制器的调试方法；3、观察大林控制算法控制器的控制效果；4、比较大林控制算法和常规PID 的控制效果。

5、选做：比较大林算法与SMITH 预估补偿控制器的控制效果。

二、实验属性设计、验证性实验三、 实验内容1、对象为一阶惯性加纯滞后系统，其开环传递函数为：14.0)(76.0+=-S e S G S采样时间为0.5S ，大林算法的期望闭环响应设计为1)(76.0+=Φ-S e S Sα。

α为控制系数，大林控制算法的MATLAB 程序如后所附。

四、实验要求1、实验中：在MATLAB 下输入程序，设置控制系数α＝0.5，检验控制效果，调整系数α的值（0.1至1之间），比较控制效果，找出并记录最佳控制时的α值及控制结果；2、完成实验报告。

附录 大林控制算法的MATLAB 程序% Delay Control with Dalin Algorithmclear all;close all;ts=0.5;%Plantsys1=tf([1],[0.4,1],'inputdelay',0.76);dsys1=c2d(sys1,ts,'zoh');[num1,den1]=tfdata(dsys1,'v');% Ideal closed loopsys2=tf([1],[0.15,1],'inputdelay',0.76);dsys2=c2d(sys2,ts,'zoh');% Design Dalin controllerdsys=1/dsys1*dsys2/(1-dsys2);[num,den]=tfdata(dsys,'v');u_1=0.0;u_2=0.0;u_3=0.0;u_4=0.0;u_5=0.0;y_1=0.0;error_1=0.0;error_2=0.0;error_3=0.0;ei=0;for k=1:1:50time(k)=k*ts;rin(k)=1.0; %Tracing Step Signalyout(k)=-den1(2)*y_1+num1(2)*u_2+num1(3)*u_3;error(k)=rin(k)-yout(k);M=1;if M==1 %Using Dalin Methodu(k)=(num(1)*error(k)+num(2)*error_1+num(3)*error_2+num(4)*error_3...-den(3)*u_1-den(4)*u_2-den(5)*u_3-den(6)*u_4-den(7)*u_5)/den(2); elseif M==2 %Using PID Methodei=ei+error(k)*ts;u(k)=1.0*error(k)+0.10*(error(k)-error_1)/ts+0.50*ei;end%----------Return of dalin parameters------------u_5=u_4;u_4=u_3;u_3=u_2;u_2=u_1;u_1=u(k);y_1=yout(k);error_3=error_2;error_2=error_1;error_1=error(k);endplot(time,rin,'b',time,yout,'r');xlabel('time(s)');ylabel('rin,yout');。
