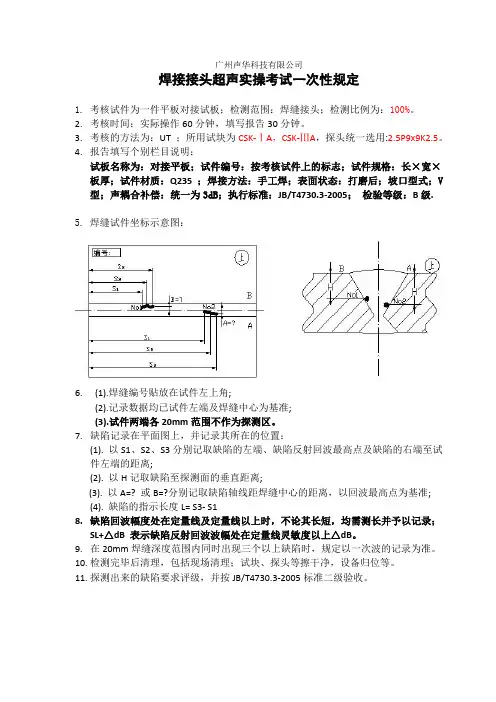

焊接接头超声实操考试一次性规定1.考核试件为一件平板对接试板；检测范围：焊缝接头；检测比例为：100%。
2.考核时间：实际操作60分钟，填写报告30分钟。
3.考核的方法为：UT ；所用试块为CSK-ⅠA，CSK-ⅢA，探头统一选用:2.5P9x9K2.5。
4.报告填写个别栏目说明：试板名称为：对接平板；试件编号：按考核试件上的标志；试件规格：长×宽×板厚；试件材质：Q235 ；焊接方法：手工焊；表面状态：打磨后；坡口型式；V 型；声耦合补偿：统一为3dB；执行标准：JB/T4730.3-2005；检验等级：B级.5.焊缝试件坐标示意图：6.(1).焊缝编号贴放在试件左上角;(2).记录数据均已试件左端及焊缝中心为基准;(3).试件两端各20mm范围不作为探测区。
7.缺陷记录在平面图上，并记录其所在的位置：(1). 以S1、S2、S3分别记取缺陷的左端、缺陷反射回波最高点及缺陷的右端至试件左端的距离;(2). 以H记取缺陷至探测面的垂直距离;(3). 以A=? 或B=?分别记取缺陷轴线距焊缝中心的距离，以回波最高点为基准;(4). 缺陷的指示长度L= S3- S18.缺陷回波幅度处在定量线及定量线以上时，不论其长短，均需测长并予以记录；SL+△dB 表示缺陷反射回波波幅处在定量线灵敏度以上△dB。
9.在20mm焊缝深度范围内同时出现三个以上缺陷时，规定以一次波的记录为准。
10.检测完毕后清理，包括现场清理；试块、探头等擦干净，设备归位等。
11.探测出来的缺陷要求评级，并按JB/T4730.3-2005标准二级验收。
焊接接头超声实操考试考核评分表姓名：成绩：。
常规超声检查操作规程超声检查是一种无创、无辐射、无损伤的医学检查方法，广泛应用于临床诊断和疾病监测。
以下是常规超声检查操作规程的详细步骤：1. 检查前准备：- 将超声仪器调节到适当的设置，如频率、深度、增益等。
- 安装并检查超声探头，确保其完好无损。
- 要求患者解除相应部位的衣物，保持舒适。
2. 患者体位：- 根据不同检查部位，指导患者采取合适的体位，如仰卧、俯卧、侧卧等。
3. 准确选择检查方法和探头：- 根据临床要求和异常体征，确定采用适当的检查方法，如B超、彩色多普勒超声、超声引导下穿刺等。
- 选择合适的超声探头，如线阵探头、凸阵探头、微凸阵探头等。
4. 准确定位：- 根据临床病史和体征，确定检查部位和探头位置。
- 用适量的乳胶或冰冻凝胶作为耦合剂，将探头放置于患者的皮肤表面。
5. 优化图像质量：- 调整超声仪器的参数，如增益、深度、焦点等，以获得清晰的图像。
- 增加必要的颜色增强和滤波，提高彩色多普勒超声的检测能力。
6. 开始扫描：- 将探头缓慢移动，扫描感兴趣的区域。
- 根据需要，可进行不同方向的扫描，如横断面、纵断面、斜切面等。
7. 观察和记录：- 仔细观察屏幕上的图像，检查器官结构、血管径路、血流速度、异常包块等。
- 及时记录检查所见，包括位置、大小、形状、回声特征、血流动力学状态等。
8. 术后处理：- 移除耦合剂，清洁探头和仪器。
- 对检查结果进行总结、解读和报告撰写。
如发现异常结果，可进一步评估或进行其他检查。
9. 与患者沟通：- 向患者介绍检查目的、过程和注意事项。
- 当需要患者合作调整体位或呼气时，进行耐心的引导和交流。
10. 安全和卫生：- 保持超声仪器和探头的清洁和消毒。
- 严格遵守超声设备的操作规程和个人防护措施。
总之，常规超声检查操作规程需要进行充分的准备、正确的选择检查方法和探头、优化图像质量、准确定位、仔细观察和记录、术后处理、与患者沟通以及保障安全和卫生。
只有按照规程操作，才能获得准确、可靠的检查结果，为临床诊断提供科学依据。

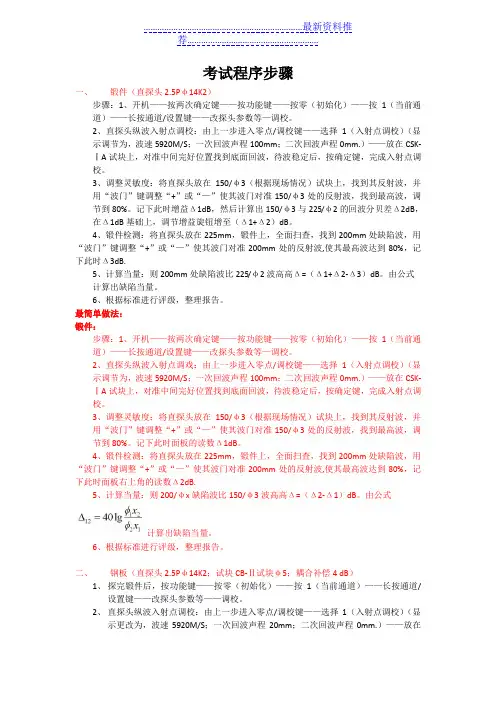

考试程序步骤一、锻件（直探头2.5Pφ14K2）步骤：1、开机——按两次确定键——按功能键——按零（初始化）——按1（当前通道）——长按通道/设置键——改探头参数等—调校。
2、直探头纵波入射点调校：由上一步进入零点/调校键——选择1（入射点调校）（显示调节为，波速5920M/S；一次回波声程100mm；二次回波声程0mm.）——放在CSK-ⅠA试块上，对准中间完好位置找到底面回波，待波稳定后，按确定键，完成入射点调校。
3、调整灵敏度：将直探头放在150/φ3（根据现场情况）试块上，找到其反射波，并用“波门”键调整“+”或“—”使其波门对准150/φ3处的反射波，找到最高波，调节到80%。
记下此时增益Δ1dB，然后计算出150/φ3与225/φ2的回波分贝差Δ2dB，在Δ1dB基础上，调节增益旋钮增至（Δ1+Δ2）dB。
4、锻件检测：将直探头放在225mm，锻件上，全面扫查，找到200mm处缺陷波，用“波门”键调整“+”或“—”使其波门对准200mm处的反射波,使其最高波达到80%，记下此时Δ3dB.5、计算当量：则200mm处缺陷波比225/φ2波高高Δ=（Δ1+Δ2-Δ3）dB。
由公式计算出缺陷当量。
6、根据标准进行评级，整理报告。
最简单做法：锻件：步骤：1、开机——按两次确定键——按功能键——按零（初始化）——按1（当前通道）——长按通道/设置键——改探头参数等—调校。
2、直探头纵波入射点调戏：由上一步进入零点/调校键——选择1（入射点调校）（显示调节为，波速5920M/S；一次回波声程100mm；二次回波声程0mm.）——放在CSK-ⅠA试块上，对准中间完好位置找到底面回波，待波稳定后，按确定键，完成入射点调校。
3、调整灵敏度：将直探头放在150/φ3（根据现场情况）试块上，找到其反射波，并用“波门”键调整“+”或“—”使其波门对准150/φ3处的反射波，找到最高波，调节到80%。
记下此时面板的读数Δ1dB。

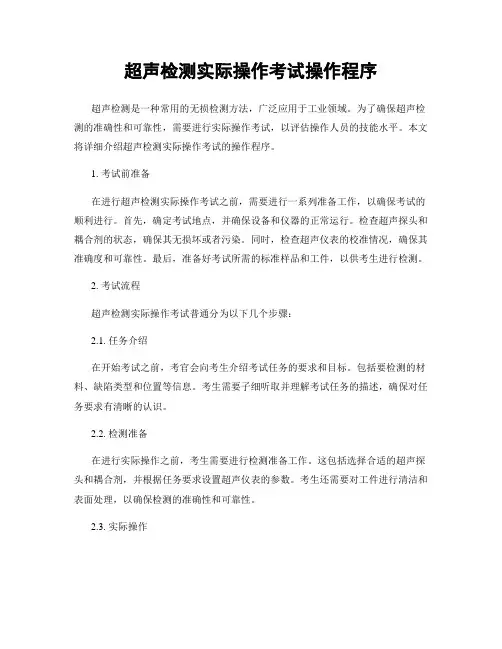

超声检测实际操作考试操作程序超声检测是一种常用的无损检测方法，广泛应用于工业领域。
为了确保超声检测的准确性和可靠性，需要进行实际操作考试，以评估操作人员的技能水平。
本文将详细介绍超声检测实际操作考试的操作程序。
1. 考试前准备在进行超声检测实际操作考试之前，需要进行一系列准备工作，以确保考试的顺利进行。
首先，确定考试地点，并确保设备和仪器的正常运行。
检查超声探头和耦合剂的状态，确保其无损坏或者污染。
同时，检查超声仪表的校准情况，确保其准确度和可靠性。
最后，准备好考试所需的标准样品和工件，以供考生进行检测。
2. 考试流程超声检测实际操作考试普通分为以下几个步骤：2.1. 任务介绍在开始考试之前，考官会向考生介绍考试任务的要求和目标。
包括要检测的材料、缺陷类型和位置等信息。
考生需要子细听取并理解考试任务的描述，确保对任务要求有清晰的认识。
2.2. 检测准备在进行实际操作之前，考生需要进行检测准备工作。
这包括选择合适的超声探头和耦合剂，并根据任务要求设置超声仪表的参数。
考生还需要对工件进行清洁和表面处理，以确保检测的准确性和可靠性。
2.3. 实际操作在开始实际操作之前，考生需要根据任务要求选择合适的检测方法和技术。
这包括选择适当的超声探头和检测模式，以及确定适当的检测角度和扫查路径。
考生需要按照任务要求进行超声探头的放置和挪移，确保对工件进行全面和有效的检测。
2.4. 缺陷评估在完成实际操作后，考生需要对检测结果进行评估和分析。
根据任务要求，考生需要判断工件中是否存在缺陷，并对其进行定位和分类。
考生还需要评估缺陷的大小、形状和严重程度，并确定是否符合标准要求。
2.5. 报告编写最后，考生需要根据检测结果编写检测报告。
报告应包括检测任务的描述、操作过程的记录、检测结果的分析和评估，以及任何苦要的建议和改进措施。
报告应清晰、准确地反映实际操作的情况，并符合标准要求。
3. 考试评估超声检测实际操作考试的评估主要基于考生在实际操作中的表现和检测结果的准确性。
超声检查标准操作规程终稿超声检查标准操作规程终稿超声检查标准操作规程一、一般超声检查操作规程1、腹部超声检查【适应证】1．肝脏的形态、大小、位置及占位性病变、弥漫性损害及外伤。
2．胆道系统结石、炎症、肿瘤、蛔虫及黄疸的鉴别。
3．胰腺的炎症、肿瘤、囊性病变、外伤和周围组织病变的鉴别。
4．脾脏的弥漫性肿大、外伤及占位性病变。
5．肾脏的发育异常、占位、结石、积水、创伤、肾动脉狭窄及移植肾的并发症。
6．胃肠道占位、幽门狭窄、炎症、溃疡、肠间隙及阑尾脓肿、梗阻及胃肠腔扩张和异常充盈。
7、腹膜后间隙囊性或实性占位性病变，腹主动脉、下腔静脉疾病。
【检查方法】l．凸阵或线阵探头，频率2.5～5.0MHz或8～12MHz。
检查前一般不需特殊准备。
肝硬化、肠腔气体较多者可在饮水500～800ml 后检查。
2．受检者常取平卧位，根据需要变换体位。
平静均匀呼吸。
3．检测脏器大小、位置，显示组织内部结构及血流。
4．对脏器内异常病灶，声束需从三个方位确认，以排除伪像干扰。
5．检测脏器与毗邻器官、周围组织的关系。
6．胆系检查时患者须禁食8h以上，早晨空腹检查较为适宜。
必要时饮水300～500ml有利于肝外胆管显示。
胃肠道气体干扰明显者，宜适当加压探头或排气后复查。
7．对于较胖体型者，胰腺显像不理想者，可在患者饮水500～600ml后在坐位和右侧卧位下检查。
8．饮水并充盈膀胱，有助于同时显示肾盂、输尿管和膀胱。
9．胃肠超声检查前一日晚餐进流食，其后禁食，检查前4h内禁水，检查前排净大便。
准备好胃肠道充盈剂。
经腹壁的乙状结肠和直肠检查应使膀胱良好充盈。
需灌肠再行超声检查者，检查前一日晚餐进流食，睡前服轻泻剂、晨起排便，清洁灌肠。
10．腹膜后间隙超声检查受检者应空腹，即检查前禁食8～12h。
检查中可适量饮水以充盈胃腔。
对位于下腹部的病变，必要时充盈膀胱后再检查。
【检查内容】1．观察脏器的大小、形态、轮廓、边缘、被膜光整性、连续性，及与相邻器官的关系。
考试程序步骤一、锻件（直探头2.5Pφ14K2）步骤：1、开机——按两次确定键——按功能键——按零（初始化）——按1（当前通道）——长按通道/设置键——改探头参数等—调校。
2、直探头纵波入射点调校：由上一步进入零点/调校键——选择1（入射点调校）（显示调节为，波速5920M/S；一次回波声程100mm；二次回波声程0mm.）——放在CSK-ⅠA试块上，对准中间完好位置找到底面回波，待波稳定后，按确定键，完成入射点调校。
3、调整灵敏度：将直探头放在150/φ3（根据现场情况）试块上，找到其反射波，并用“波门”键调整“+”或“—”使其波门对准150/φ3处的反射波，找到最高波，调节到80%。
记下此时增益Δ1dB，然后计算出150/φ3与225/φ2的回波分贝差Δ2dB，在Δ1dB基础上，调节增益旋钮增至（Δ1+Δ2）dB。
4、锻件检测：将直探头放在225mm，锻件上，全面扫查，找到200mm处缺陷波，用“波门”键调整“+”或“—”使其波门对准200mm处的反射波,使其最高波达到80%，记下此时Δ3dB.5、计算当量：则200mm处缺陷波比225/φ2波高高Δ=（Δ1+Δ2-Δ3）dB。
由公式计算出缺陷当量。
6、根据标准进行评级，整理报告。
最简单做法：锻件：步骤：1、开机——按两次确定键——按功能键——按零（初始化）——按1（当前通道）——长按通道/设置键——改探头参数等—调校。
2、直探头纵波入射点调戏：由上一步进入零点/调校键——选择1（入射点调校）（显示调节为，波速5920M/S；一次回波声程100mm；二次回波声程0mm.）——放在CSK-ⅠA试块上，对准中间完好位置找到底面回波，待波稳定后，按确定键，完成入射点调校。
3、调整灵敏度：将直探头放在150/φ3（根据现场情况）试块上，找到其反射波，并用“波门”键调整“+”或“—”使其波门对准150/φ3处的反射波，找到最高波，调节到80%。
记下此时面板的读数Δ1dB。

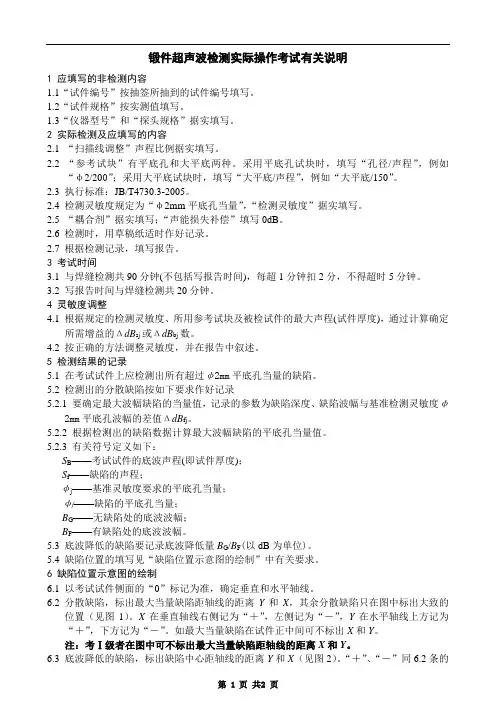

锻件超声波检测实际操作考试有关说明1 应填写的非检测内容1.1“试件编号”按抽签所抽到的试件编号填写。
