超声检测二级人员(UT-II)实际操作考核表

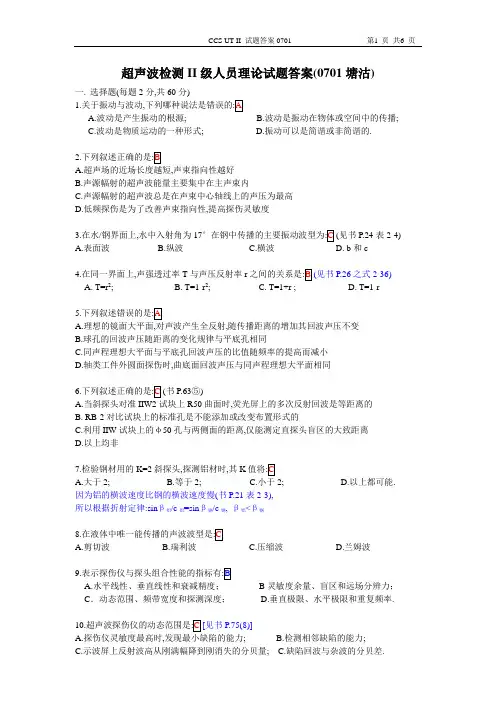

超声波检测II级人员理论试题答案(0701塘沽)一.选择题(每题2分,共60分)1.关于振动与波动,下列哪种说法是错误的A.波动是产生振动的根源;B.波动是振动在物体或空间中的传播;C.波动是物质运动的一种形式;D.振动可以是简谐或非简谐的.2.下列叙述正确的是A.超声场的近场长度越短,声束指向性越好B.声源幅射的超声波能量主要集中在主声束内C.声源幅射的超声波总是在声束中心轴线上的声压为最高D.低频探伤是为了改善声束指向性,提高探伤灵敏度3.在水/钢界面上,水中入射角为17°在钢中传播的主要振动波型为见书P.24表2-4)A.表面波B.纵波C.横波D. b和c4.在同一界面上,声强透过率T与声压反射率r之间的关系是见书P.26之式2-36)A. T=r2;B. T=1-r2;C. T=1+r ;D. T=1-r5.下列叙述错误的是A.理想的镜面大平面,对声波产生全反射,随传播距离的增加其回波声压不变B.球孔的回波声压随距离的变化规律与平底孔相同C.同声程理想大平面与平底孔回波声压的比值随频率的提高而减小D.轴类工件外圆面探伤时,曲底面回波声压与同声程理想大平面相同6.下列叙述正确的是书P.63⑤)A.当斜探头对准IIW2试块上R50曲面时,荧光屏上的多次反射回波是等距离的B. RB-2对比试块上的标准孔是不能添加或改变布置形式的C.利用IIW试块上的φ50孔与两侧面的距离,仅能测定直探头盲区的大致距离D.以上均非7.检验钢材用的K=2斜探头,探测铝材时,其K值将A.大于2;B.等于2;C.小于2;D.以上都可能. 因为铝的横波速度比钢的横波速度慢(书P.21表2-3),所以根据折射定律:sinβ铝/c铝=sinβ钢/c钢, β铝<β钢8.在液体中唯一能传播的声波波型是A.剪切波B.瑞利波C.压缩波D.兰姆波9.表示探伤仪与探头组合性能的指标有A.水平线性、垂直线性和衰减精度；B灵敏度余量、盲区和远场分辨力；C．动态范围、频带宽度和探测深度； D.垂直极限、水平极限和重复频率.10.超声波探伤仪的动态范围是见书P.75(8)]A.探伤仪灵敏度最高时,发现最小缺陷的能力;B.检测相邻缺陷的能力;C.示波屏上反射波高从刚满幅降到刚消失的分贝量; C.缺陷回波与杂波的分贝差.11.用超声波探伤时,在下列哪种情况下应考虑进行灵敏度补偿A.被检工件厚度太大; B.工件底面与探测面不平行;C.耦合剂有较大的声能损耗;D.工件与试块材质表面光洁度有差异.12.调节探伤仪面板的“抑制”旋钮会影响探伤仪的 A.垂直线性; B.动态范围; C.灵敏度; D.以上都是.13.钢中表面波的能量大约在距离表面多深的距离会降低到原来的书P.136倒3~2行)A.五个波长B.一个波长C.1/10波长D.0.5波长14.在下列不同类型超声波中,哪种波的传播速度随频率不同而改变见书P.20)A.表面波B.板波C.疏密波D.剪切波15.下列直探头,在钢中指向性最好的是A. 2.5P20Z;B. 3P14Z;C.4P20Z;D.5P14Z.o o D 9.51459.570;16.52049.570;7054=====θθλθ16.探头软保护膜和硬保护膜相比,突出的优点是A.透声性好； B ．材质衰减小； C ．有利消除耦合差异；D.以上均是.17.超声场的未扩散区长度A.约等于近场长度 B.约等于近场长度0.6倍 C.约为近场长度1.6倍 D.以上都可能18.在检测条件相同情况下,直径比为2的两个实心圆柱体,其曲底面回波相差A.12dB; B.9dB; C.6dB; D.3dB.19.板厚T=150mm 的钢板,作周边超声波检测时,周边扫查范围是A ．50mm ； B ．75mm ； C ．150mm ； D.以上都可以.20.外径为D,内径为d 的空心圆柱体,以相同的灵敏度在内壁和外圆探测,如忽略耦合差异,则底波高度比为:A ．1；B ．(D/d)1/2；C ．((D-d)/2)1/2； D. D/d ．Dd x F P P d D x F p P D B D B λλ2:;2:00==外内外壁探内壁探 dD d D D dd D P P B B ===22外内21.下面有关钢管水浸探伤的叙述中,哪点是错误的(见书P.190~191)A.使用水浸式纵波探头B.探头偏离管材中心线C.无缺陷时,荧光屏上只显示始波和1~2次底波D.水层距离应大于钢中一次波声程的1/2(应是横波全声程的1/2)22.板厚100mm以上窄间隙焊缝作超声波检测时,为检测边缘未溶合缺陷,最有效的扫查方法是A.斜平行扫查B.串列扫查C.双晶斜探头前后扫查D.交叉扫查23.对有加强层的焊缝作斜平行扫查探测焊缝横向缺陷时,应A.保持灵敏度不变;B.适当提高灵敏度;C.增加大K值探头探测; D以上B和C.24.CB/T3559标准规定,初探伤灵敏度为: 标准12.1A．不低于MRL线；B．不低于ARL线；C．不低于DRL线；D.不低于φ3线.25.焊缝手工超声波检测中,发现缺陷回波位于ARL线和DRL线之间,有多个峰值,测长方法应采用A.6dB相对灵敏度法;B.端点峰幅降低6dB法;C.峰幅降至MRL线的绝对灵敏度法;D.端点峰幅降至MRL线的绝对灵敏度法.26.CB/T3559-94标准规定不允许的危害性缺陷为A.裂纹;B.未溶合;C.未焊透;D.以上全部.27. CB/T3559-94标准规定,焊缝质量评定分为Ⅴ级,其主要依据是A.缺陷波高;B.缺陷指示长度;C.缺陷分布状态;D.以上全部.28.焊缝手工超声波检测中,发现缺陷回波位于ARL线和DRL线之间,有多个峰值,测长方法应采用A.6dB相对灵敏度法;B.端点峰幅降低6dB法;C.峰幅降至MRL线的绝对灵敏度法;D.端点峰幅降至MRL线的绝对灵敏度法. 以下试题按照《CCS无损检测人员资格认证规范》(2000)的有关要求进行选择:29.拟更新证书的持证人,应向考试中心提出证书更新的书面申请,一般为:A．证书有效期满前6个月；B．证书有效期期满之前；C．证书有效期期满之后; D.随时．30.陆上各类各级无损检测人员资格证书的有效期为:A．3年；B．4年；C．5年.二.简答题(共10分):1.何谓超声波检测灵敏度?通常调节超声波检测灵敏度的方法有哪几种?(6分)答:超声波检测灵敏度是指在确定的探测范围的最大声程处发现规定大小缺陷的能力。

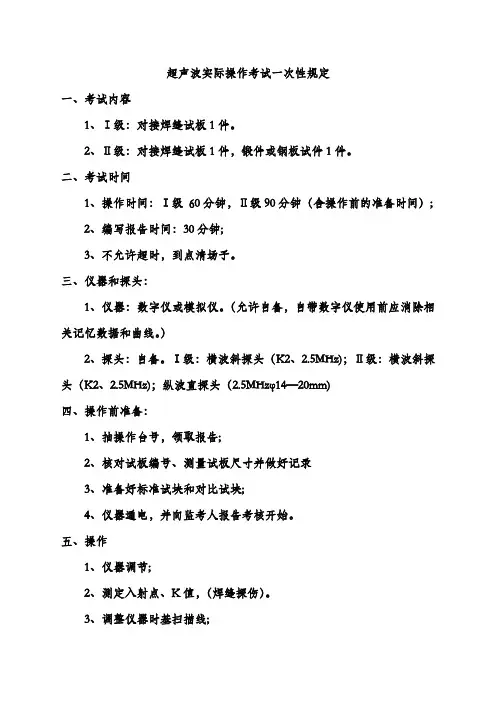

超声波实际操作考试一次性规定一、考试内容1、Ⅰ级：对接焊缝试板1件。

2、Ⅱ级：对接焊缝试板1件，锻件或钢板试件1件。

二、考试时间1、操作时间：Ⅰ级60分钟，Ⅱ级90分钟（含操作前的准备时间）;2、编写报告时间：30分钟;3、不允许超时，到点清场子。

三、仪器和探头：1、仪器：数字仪或模拟仪。

（允许自备，自带数字仪使用前应消除相关记忆数据和曲线。

）2、探头：自备。

Ⅰ级：横波斜探头（K2、2.5MHz)；Ⅱ级：横波斜探头（K2、2.5MHz)；纵波直探头（2.5MHzφ14—20mm)四、操作前准备：1、抽操作台号，领取报告;2、核对试板编号、测量试板尺寸并做好记录3、准备好标准试块和对比试块;4、仪器通电，并向监考人报告考核开始。

五、操作1、仪器调节;2、测定入射点、K值，（焊缝探伤）。

3、调整仪器时基扫描线;4、调节探伤灵敏度。

5、焊缝探伤绘制距离—波幅曲线，距离—波幅实测值不少于5点。

距离—波幅曲线可以做在面板上，但必须提供书面距离—波幅曲线图，耦合补偿4dB，必须计入曲线。

根据板厚正确选择检测灵敏度。

6、试板扫查：各种试件均须100%扫查。

焊接试板应在单面双侧进行锯齿形扫查和斜平行扫查。

六、缺陷记录1、缺陷记录均以试板编号置于左上方为基准。

2、焊接试板焊缝两端20mm内缺陷不记。

3、需记录的参数见超声探伤报告填写示例。

七、整理：考核结束后清理桌面，将试板和试块摆放整齐。

八、报告：填写完整，缺陷参量的位置和尺寸标注明确。

附件1 锻件超声波探伤报告填写实例：陕西省锅炉压力容器UT-II实际操作考核锻件超声波探伤报告试件材质16Mn 厚度（mm）75 试件编号××仪器型号CTS22 探头型号2．5Pφ20 参考试块φ4/50 耦合剂机油表面补偿---- 灵敏度φ2平底孔探伤标准JB4730-94 验收级别---缺陷序号XmmYmmHmmLmmBmmSF/S(%)BG/BF(dB)＃Amaxφ4 dB评定级别备注1 35 35 50 -- -- -- +6 错误！未找到引用源。

特种设备超声波检验ut ii级资格特种设备超声波检验UT II级资格是指持有者具备进行特种设备超声波检测的中级资格。

这种资格通常是在满足一定条件，如年龄、学历、工作经验等后，通过相应的考试或评审获得的。

持有特种设备超声波检验UT II级资格的人员可以独立进行超声波检测工作，包括设备的检测、数据分析、报告编写等。

同时，他们也有资格在检测报告上签字，证明其检测结果的准确性和可靠性。

需要注意的是，特种设备超声波检验UT II级资格是中级资格，其级别低于高级资格（如III级），因此其检测范围和工作内容可能会有所限制。

同时，持有该资格的人员也需要不断更新自己的知识和技能，以应对不断变化的技术和市场需求。

总之，特种设备超声波检验UT II级资格是特种设备检测领域中的一种重要资格认证，对于保障特种设备的安全运行和维护公众安全具有重要意义。

特种设备超声波检验UT II级资格的考试内容主要包括理论考试和实际操作两部分。

理论考试的内容包括特种设备安全监察法规知识、特种设备制造及检验的规程、规则、技术标准中有关无损检测的各项规定、对特定标准（如NB/T 47013）中UT内容的理解与应用，以及针对具体承压设备试件编制检测操作指导书等。

实际操作考试则包括焊缝探伤和钢板探伤等实际操作技能。

两部分考试都需要达到70分才算合格。

具体的考试内容和要求可能会因不同的地区和机构而有所差异，建议参考当地或相关机构的考试大纲和要求进行准备。

特种设备超声波检验UT I级资格的考试内容主要包括以下几个方面：1.超声波检测基本原理：考生需要掌握超声波的产生、传播和接收等基本原理，了解超声波在不同材料中传播的速度和衰减规律，以及超声波在检测过程中的反射、散射和干扰等问题。

2.金属材料、焊接、热处理知识：涉及金属材料的性质、焊接工艺和热处理过程对材料性能的影响等，这对于理解超声波在金属材料中的传播和反射特性至关重要。

3.相关法规和标准：考生需要熟悉与超声波检测相关的法规和标准，如特种设备操作人员资格管理规定、无损检测标准等。

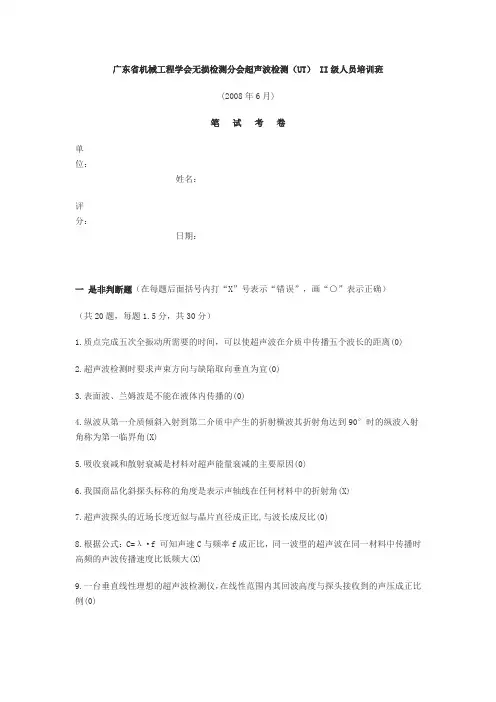

广东省机械工程学会无损检测分会超声波检测（UT）II级人员培训班(2008年6月)笔试考卷单位：姓名：评分：日期：一是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确）（共20题，每题1.5分，共30分）1.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离(0)2.超声波检测时要求声束方向与缺陷取向垂直为宜(0)3.表面波、兰姆波是不能在液体内传播的(0)4.纵波从第一介质倾斜入射到第二介质中产生的折射横波其折射角达到90°时的纵波入射角称为第一临界角(X)5.吸收衰减和散射衰减是材料对超声能量衰减的主要原因(0)6.我国商品化斜探头标称的角度是表示声轴线在任何材料中的折射角(X)7.超声波探头的近场长度近似与晶片直径成正比,与波长成反比(0)8.根据公式：C=λ·f 可知声速C与频率f成正比，同一波型的超声波在同一材料中传播时高频的声波传播速度比低频大(X)9.一台垂直线性理想的超声波检测仪，在线性范围内其回波高度与探头接收到的声压成正比例(0)10.在人工反射体平底孔、矩形槽、横孔、V形槽中，回波声压只与声程有关而与探头折射角度无关的是横孔(0)11.用sinθ=1.22λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P之比等于0%时的指向角(0)12.水平线性、垂直线性、动态范围属于超声波探头的性能指标(X)13.入射点、近场长度、扩散角属于超声波检测仪的性能指标(X)14.在超声波检测中，如果使用的探测频率过低，在探测粗晶材料时会出现林状回波（X）15.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在小于声场直径的缺陷(0)16.探测工件侧壁附近的缺陷时，探伤灵敏度往往会明显偏低，这是因为有侧壁干扰所致(0)17.耦合剂的用途是消除探头与工件之间的空气以利于超声波的透射(0)18.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是（λ/2）(0)19.按JB/T4730-2005.3标准检验钢板时，相邻间距为70mm的两个缺陷，第一缺陷指示面积为20cm2，指示长度为50mm，第二缺陷指示面积为25cm2，指示长度为75mm，则此张钢板（1x1m）为II级（0）20.外径400mm，内径300mm压力容器用低合金钢筒形锻件，可按JB/T4730-2005.3标准检验（X）二选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）（共30题，每题1.5分，共45分）1.工业超声波检测中,产生和接收超声波的方法,最经常利用的是某些晶体的(c)a.电磁效应b.磁致伸缩效应c.压电效应d.磁敏效应2.对于无损检测技术资格等级人员,有权独立判定检测结果并签发检测报告的是(d)a.高级人员b.中级人员c.初级人员d.a和be.以上都可以3.焊缝中常见的缺陷是下面哪一组?(b)a.裂纹,气孔,夹渣,白点和疏松b.未熔合,气孔,未焊透,夹渣和裂纹c.气孔,夹渣,未焊透,折叠和缩孔d.裂纹,未焊透,未熔合,分层和咬边4. GB/T 9445-1999无损检测人员资格鉴定与认证规定的证书一次有效期最长为（b）a.3年b.5年c.10年d.15年5.下列材料中声速最低的是（a）：a.空气 b.水 c.铝 d.不锈钢6.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为（a）a.横波比纵波的波长短b.在材料中横波不易扩散c.横波质点振动的方向比缺陷更为灵敏d.横波比纵波的波长长7.超过人耳听觉范围的声波称为超声波，它属于（c）a.电磁波b.光波c.机械波d.微波8.波长λ、声速C、频率f之间的关系是（a）：a.λ=c/f b.λ=f/c c.c=f/λ9.如果超声波频率增加，则一定直径晶片的声束扩散角将（a）a.减少b.保持不变c.增大d.随波长均匀变化10.有一个5P20x10 45°的探头，有机玻璃楔块内声速为2730m/s，被检材料（碳钢）中的声速为3230m/s，求入射角α的公式为（b）αa.sinα=(3230/2730)·sin45°b.α=sin-1(3230/2730)·sin 45°c.tg=(3230/2730)·Sin45°11.为减小超声波通过介质时的衰减和避免林状回波，宜采用（d）进行探伤a.高频率、横波b.较低频率、横波c.高频率、纵波d.较低频率、纵波12.缺陷反射能量的大小取决于（d）a.缺陷尺寸b.缺陷方位c.缺陷类型d.以上都是13.靠近探头的缺陷不一定都能探测到，因为有（c）a.声束扩散b.材质衰减c.仪器阻塞效应d.折射14.超声波在介质中的传播速度主要取决于（d）a.脉冲宽度b.频率c.探头直径d.超声波通过的材质和波型15.声束在何处开始超过晶片直径？（b）：a.1.67倍近场 b.三倍近场 c.从晶片位置开始16.超声波检测中对探伤仪的定标(校准时基线)操作是为了(c)a.评定缺陷大小b.判断缺陷性质c.确定缺陷位置d.测量缺陷长度17.用对比试块对缺陷作定量评定,已知工件中缺陷埋藏深度为22mm,验收标准为Φ1.2mm平底孔当量,则应选用同材料对比试块中的(c)进行比较:a.Φ3-20mmb.Φ2-25mmc.Φ1.2-25mmd.Φ1.2-20mm18.锻件探伤中,如果材料的晶粒粗大,通常会引起(d)a.底波降低或消失b.有较高的"噪声"显示c.使声波穿透力降低d.以上全部19.采用试块对比法探伤时，由于工件表面粗糙，会造成声波传播的损耗，其表面补偿应为（c）：a.2dB b.4dB c.用实验方法测定的补偿dB值 d.对第一种材料任意规定的补偿dB 值20.检验钢材用的商品化60°斜探头,探测铝材时,其折射角(a)a.大于60°b.等于60°c.小于60°d.以上都可能21.为使经折射透入第二介质的超声波只有横波，纵波在第一介质的入射角应（c）a.大于第二临界角b.小于第一临界角c.在第一和第二临界角之间d.在第二和第三临界角之间22.用纵波直探头探伤,找到缺陷最大回波後,缺陷的中心位置(d)a.在任何情况下都位于探头中心正下方b.位于探头中心左下方c.位于探头中心右下方d.未必位于探头中心正下方23.超声波检测条件的主要考虑因素是(f)a.工作频率b.探头和仪器参数c.耦合条件与状态d.探测面e.材质衰减f.以上都是24.锻件探伤中,荧光屏上出现"林状(丛状)波"时,是由于(d)a.工件中有小而密集缺陷b.工件中有局部晶粒粗大区域c.工件中有疏松缺陷d.以上都有可能25.铸钢件超声波探伤的主要困难是(d)a.材料晶粒粗大b.声速不均匀c.声阻抗变化大d.以上全部26.当用双晶直探头在管材上测厚时，应使探头隔声层的方向与管材轴向（c）a.平行b.成45°角c.垂直d.成60°角27.按JB/T4730-2005.3标准规定，在一张钢板上有一指示长度为55mm的缺陷，其指示面积为20cm2，则该张钢板为（d） a.I级 b.II级 c.不合格 d.其级别评定要视位置而定28.按JB/T4730-2005.3标准规定，缺陷指示长度小于10毫米时，其长度应记为（d）a.8毫米b.6毫米c.3毫米d.5毫米29.按JB/T4730-2005.3标准规定，焊缝超声波探伤时，扫查灵敏度应不低于（b）a.定量线b.最大声程处的评定线c.判废线d.Φ2线30.JB/T4730-2005.3标准中对钢锻件进行质量等级分类的依据是（d）a.单个缺陷当量直径b.缺陷引起的底波降低量c.密集区缺陷占检测总面积百分比d.以上都作为独立的等级分别使用三问答题（共5题，每题2分，共10分）1. 什么叫“无损检测”？无损检测的目的是什么？常用的无损检测方法有哪些？答：在不破坏产品的形状、结构和性能的情况下，为了了解产品及各种结构物材料的质量、状态、性能及内部结构所进行的各种检测叫做无损检测；无损检测的目的是：改进制造工艺、降低制造成本、提高产品的可靠性、保证设备的安全运行。

8
8
4
6
8
8
4
6
超过±5扣2
超过±5扣2
超过±2扣2
超过±5扣2
超过±3扣2
超过±10扣4
超过±10扣4
超过4扣2
超过±4扣4
超过±10扣4
超过±5扣4
超过±15扣8
超过±15扣8
超过6扣4
超过±6扣6
超过±15扣8
超过±7扣8
错扣4
不正确扣6
缺陷多1：点状扣5，条状扣10；
缺陷少1：点状扣10，条状扣26
不熟练扣5
4.超时扣分
超时1分钟扣2
二.探伤结果(52分)
1.缺陷终点距试板左端头的距离(S2)
3.缺陷距焊缝中心距离(Aq、Bq)
4.缺陷距探测面深度(d)
5.缺陷波幅最高时距试板左端
头的距离(S3)
6.缺陷波幅(DRL±dB)
7.波高区域
8.评定等级
9.缺陷数量
平板对接焊缝超声波检测实际操作考试评分表
姓名：试件编号：考试时间：总分：
考核项目
满分
扣分原因
得分
一.操作步骤及熟练程度(40分)
1.仪器调整
1)探头选择
2)入射点、K值
3)时基线调整
4)距离—波幅曲线
5)声能损失修正
6)检测灵敏度
25分
2
2
5
8
1
7
超过1％扣2
不平滑扣2
偏高扣2
频率不正确扣1
入射点误差＞1mm扣1
超过2％扣4
方法有错扣4
偏低扣4
角度不正确扣1
K值误差＞0.1扣1
超过4％扣5
全错扣8

中国检测网超声波检测II级试题（计算题）计算题1.用折射角60°的斜探头探测坡口角为60°的钢板对接焊缝,如下图所示,计算在探头一侧坡口面发现坡口面未熔合缺陷处所有反射波型的反射角(C L=5900m/s,C S=3200m/s)（标准答案从略）2.用2.5MHz20mm直探头对钢材进行超声波探伤，求此探头的近场区长度和指向角的角度解：设钢中纵波波速5900米/秒，则该探头在钢中波长λ=5.9/2.5=2.36mm，近场区长度N=D2/4λ=202/4*2.36=42.37mm 由指向角θ=arcsin(1.22λ/D)=8.27°3.用水浸法聚焦探头垂直探伤法检验Φ36x3mm钢管，已知水层距离为15mm时，声束焦点与钢管轴心重合，求有机玻璃声透镜的曲率半径？答：有机玻璃声透镜的曲率半径=15.3mm4.设某合金与钢完全结合，当超声纵波从合金垂直入射到钢时，结合界面的声压反射率是多少？钢底面（与空气接触）的声压反射率是多少？已知合金厚度30毫米，声阻抗24.2x106Kg/m2s，钢板厚度20毫米，声阻抗45.6x106Kg/m2s解：合金-钢界面的声压反射率r p合金=P合/P0=(Z2-Z1)/(Z2+Z1)=(24.2-45.6)/(24.2+45.6)=-0.303中国检测网取-30%，负号表示入射声波与反射声波相位差180°（相位相反）合金-钢界面的声压透射率t p =2Z 2/(Z 2+Z 1)=2x45.6/(24.2+45.6)=1.3钢底面声压反射率r p 钢=P 钢/P t =[(Z 气-Z 钢)/(Z 气+Z 钢)][(Z 2+Z 1)/2Z 2]=0.765=76.5%5.如下图所示，探头为tgβ=2，用仪器与钢试块比较，测得探头中S=10mm ，计算探头中a 和b 的长度。

解：因为仪器中测得的S 值是相当于钢中的S 值，所以要将S 钢换算成S 有机玻璃,即:S 有机玻璃/C L 有机玻璃=S 钢/C S 钢，S 有机玻璃=S 钢·C L 有机玻璃/C S 钢=10x2.7/3.2=8.4另外tgβ=2，β=63.4°，sinα=C L 有机玻璃·sinβ/C S 钢=2.7·sin63.4°/3.2=0.754，α=48.97°，因此：a=cosα·S 有机玻璃=cos48.97°·8.4=5.5mm b=sinα·S 有机玻璃=sin48.97°·8.4=6.3mm答：a=5.5mm ，b=6.3mm6.用有机玻璃做球面声透镜的聚焦探头,若探头直径为Φ20mm ，水中焦距f=100mm ，求声透镜的球面半径r 值。

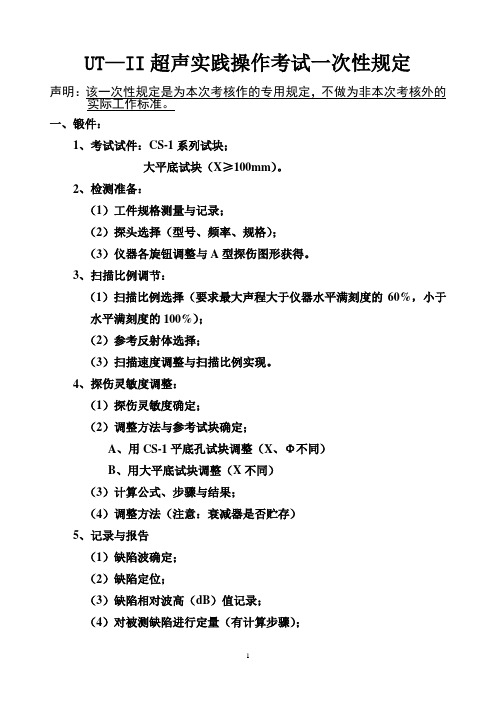

UT—II超声实践操作考试一次性规定声明：该一次性规定是为本次考核作的专用规定，不做为非本次考核外的实际工作标准。

一、锻件：1、考试试件：CS-1系列试块；大平底试块（X≥100mm）。

2、检测准备：（1）工件规格测量与记录；（2）探头选择（型号、频率、规格）；（3）仪器各旋钮调整与A型探伤图形获得。

3、扫描比例调节：（1）扫描比例选择（要求最大声程大于仪器水平满刻度的60%，小于水平满刻度的100%）；（2）参考反射体选择；（3）扫描速度调整与扫描比例实现。

4、探伤灵敏度调整：（1）探伤灵敏度确定；（2）调整方法与参考试块确定；A、用CS-1平底孔试块调整（X、Φ不同）B、用大平底试块调整（X不同）（3）计算公式、步骤与结果；（4）调整方法（注意：衰减器是否贮存）5、记录与报告（1）缺陷波确定；（2）缺陷定位；（3）缺陷相对波高（dB）值记录；（4）对被测缺陷进行定量（有计算步骤）；（5）对被测缺陷按JB4730-94标准进行评级。

二、焊缝1、考试试块：CSK-I（A）试块；CSK-Ⅲ（A）试块。

2、检测准备与仪器调整：（1）工件规格确定与记录；（2）仪器各旋钮调节与斜探头探伤图形获得。

3、探头选择与测定：（1）探头选择（型号、频率、K值）；（2）前沿（入射点）测定；（3）K值测定。

4、扫描比例调整：（1）扫描比例选择（要求最大声程大于仪器水平满刻度的60%，小于水平满刻度的100%）；（2）参考反射体选择；（3）零位校正与扫描速度调整；（4）扫描比例实现与准确度。

5、距离—波幅曲线测绘：（1）执行标准与试块选择；（2）DAC测量方法，数据与曲线；（3）表面耦合共补偿4dB（一、二次）；（4）距离—波幅曲线：数据、曲线应完整、正确。

6、探伤灵敏度确定：根据距离—波幅曲线及工件规格确定探伤灵敏度并记录dB值。

7、工件探测选择单面、单侧（B侧）进行8、测长方法：对II区缺陷用6dB半波高度法测长；对III区缺陷用EL线绝对灵敏度法测长；9、缺陷的记录I区的缺陷不计；II区及II区以上的缺陷均应记录其最大反射波幅处缺陷的波幅和波高区域、深度和水平位置、焊缝纵向位置（纵向记录起始点以板左端部为准）；缺陷的指示长度。

超声波检测(UT) II级人员培训教材一是非判断题(在每题后面括号内打“X"号表示“错误"，画“○"表示正确)(共20题，每题1.5分，共30分)1.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离(0)2.超声波检测时要求声束方向与缺陷取向垂直为宜(0)3.表面波、兰姆波是不能在液体内传播的(0)4.纵波从第一介质倾斜入射到第二介质中产生的折射横波其折射角达到90°时的纵波入射角称为第一临界角(X)5.吸收衰减和散射衰减是材料对超声能量衰减的主要原因(0)6.我国商品化斜探头标称的角度是表示声轴线在任何材料中的折射角(X)7.超声波探头的近场长度近似与晶片直径成正比,与波长成反比(0)8.根据公式：C=λ·f 可知声速C与频率f成正比，同一波型的超声波在同一材料中传播时高频的声波传播速度比低频大(X)9.一台垂直线性理想的超声波检测仪，在线性范围内其回波高度与探头接收到的声压成正比例(0)10.在人工反射体平底孔、矩形槽、横孔、V形槽中，回波声压只与声程有关而与探头折射角度无关的是横孔(0)11.用sinθ=1.22λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P0之比等于0%时的指向角(0)12.水平线性、垂直线性、动态范围属于超声波探头的性能指标(X)13.入射点、近场长度、扩散角属于超声波检测仪的性能指标(X)14.在超声波检测中，如果使用的探测频率过低，在探测粗晶材料时会出现林状回波(X)15.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在小于声场直径的缺陷(0)16.探测工件侧壁附近的缺陷时，探伤灵敏度往往会明显偏低，这是因为有侧壁干扰所致(0)17.耦合剂的用途是消除探头与工件之间的空气以利于超声波的透射(0)18.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是(λ/2)(0)19.按JB/T4730-2005.3标准检验钢板时，相邻间距为70mm的两个缺陷，第一缺陷指示面积为20cm2，指示长度为50mm，第二缺陷指示面积为25cm2，指示长度为75mm，则此张钢板(1x1m)为II级(0)20.外径400mm，内径300mm压力容器用低合金钢筒形锻件，可按JB/T4730-2005.3标准检验(X)二选择题(将认为正确的序号字母填入题后面的括号内，只能选择一个答案)(共30题，每题1.5分，共45分)1.工业超声波检测中,产生和接收超声波的方法,最经常利用的是某些晶体的(c)a.电磁效应b.磁致伸缩效应c.压电效应d.磁敏效应2.对于无损检测技术资格等级人员,有权独立判定检测结果并签发检测报告的是(d)a.高级人员b.中级人员c.初级人员d.a和be.以上都可以3.焊缝中常见的缺陷是下面哪一组?(b)a.裂纹,气孔,夹渣,白点和疏松b.未熔合,气孔,未焊透,夹渣和裂纹c.气孔,夹渣,未焊透,折叠和缩孔d.裂纹,未焊透,未熔合,分层和咬边4. GB/T 9445-1999无损检测人员资格鉴定与认证规定的证书一次有效期最长为(b)a.3年b.5年c.10年d.15年5.下列材料中声速最低的是(a)：a.空气 b.水 c.铝 d.不锈钢6.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为(a)a.横波比纵波的波长短b.在材料中横波不易扩散c.横波质点振动的方向比缺陷更为灵敏d.横波比纵波的波长长7.超过人耳听觉范围的声波称为超声波，它属于(c)a.电磁波b.光波c.机械波d.微波8.波长λ、声速C、频率f之间的关系是(a)：a.λ=c/f b.λ=f/c c.c=f/λ9.如果超声波频率增加，则一定直径晶片的声束扩散角将(a)a.减少b.保持不变c.增大d.随波长均匀变化10.有一个5P20x10 45°的探头，有机玻璃楔块内声速为2730m/s，被检材料(碳钢)中的声速为3230m/s，求入射角α的公式为(b)a.sinα=(3230/2730)•sin45°b.α=sin-1(3230/2730)•sin 45°c.tgα=(3230/2730)•Sin45°11.为减小超声波通过介质时的衰减和避免林状回波，宜采用(d)进行探伤a.高频率、横波b.较低频率、横波c.高频率、纵波d.较低频率、纵波12.缺陷反射能量的大小取决于(d)a.缺陷尺寸b.缺陷方位c.缺陷类型d.以上都是13.靠近探头的缺陷不一定都能探测到，因为有(c)a.声束扩散b.材质衰减c.仪器阻塞效应d.折射14.超声波在介质中的传播速度主要取决于(d)a.脉冲宽度b.频率c.探头直径d.超声波通过的材质和波型15.声束在何处开始超过晶片直径？(b)：a.1.67倍近场b.三倍近场c.从晶片位置开始16.超声波检测中对探伤仪的定标(校准时基线)操作是为了(c)a.评定缺陷大小b.判断缺陷性质c.确定缺陷位置d.测量缺陷长度17.用对比试块对缺陷作定量评定,已知工件中缺陷埋藏深度为22mm,验收标准为Φ1.2mm平底孔当量,则应选用同材料对比试块中的(c)进行比较:a.Φ3-20mmb.Φ2-25mmc.Φ1.2-25mmd.Φ1.2-20mm18.锻件探伤中,如果材料的晶粒粗大,通常会引起(d)a.底波降低或消失b.有较高的"噪声"显示c.使声波穿透力降低d.以上全部19.采用试块对比法探伤时，由于工件表面粗糙，会造成声波传播的损耗，其表面补偿应为(c)：a.2dB b.4dB c.用实验方法测定的补偿dB值d.对第一种材料任意规定的补偿dB值20.检验钢材用的商品化60°斜探头,探测铝材时,其折射角(a)a.大于60°b.等于60°c.小于60°d.以上都可能21.为使经折射透入第二介质的超声波只有横波，纵波在第一介质的入射角应(c)a.大于第二临界角b.小于第一临界角c.在第一和第二临界角之间d.在第二和第三临界角之间22.用纵波直探头探伤,找到缺陷最大回波後,缺陷的中心位置(d)a.在任何情况下都位于探头中心正下方b.位于探头中心左下方c.位于探头中心右下方d.未必位于探头中心正下方23.超声波检测条件的主要考虑因素是(f)a.工作频率b.探头和仪器参数c.耦合条件与状态d.探测面e.材质衰减f.以上都是24.锻件探伤中,荧光屏上出现"林状(丛状)波"时,是由于(d)a.工件中有小而密集缺陷b.工件中有局部晶粒粗大区域c.工件中有疏松缺陷d.以上都有可能25.铸钢件超声波探伤的主要困难是(d)a.材料晶粒粗大b.声速不均匀c.声阻抗变化大d.以上全部26.当用双晶直探头在管材上测厚时，应使探头隔声层的方向与管材轴向(c)a.平行b.成45°角c.垂直d.成60°角27.按JB/T4730-2005.3标准规定，在一张钢板上有一指示长度为55mm的缺陷，其指示面积为20cm2，则该张钢板为(d) a.I级 b.II级 c.不合格 d.其级别评定要视位置而定28.按JB/T4730-2005.3标准规定，缺陷指示长度小于10毫米时，其长度应记为(d)a.8毫米b.6毫米c.3毫米d.5毫米29.按JB/T4730-2005.3标准规定，焊缝超声波探伤时，扫查灵敏度应不低于(b)a.定量线b.最大声程处的评定线c.判废线d.Φ2线30.JB/T4730-2005.3标准中对钢锻件进行质量等级分类的依据是(d)a.单个缺陷当量直径b.缺陷引起的底波降低量c.密集区缺陷占检测总面积百分比d.以上都作为独立的等级分别使用三问答题(共5题，每题2分，共10分)1. 什么叫“无损检测"？无损检测的目的是什么？常用的无损检测方法有哪些？答：在不破坏产品的形状、结构和性能的情况下，为了了解产品及各种结构物材料的质量、状态、性能及内部结构所进行的各种检测叫做无损检测；无损检测的目的是：改进制造工艺、降低制造成本、提高产品的可靠性、保证设备的安全运行。

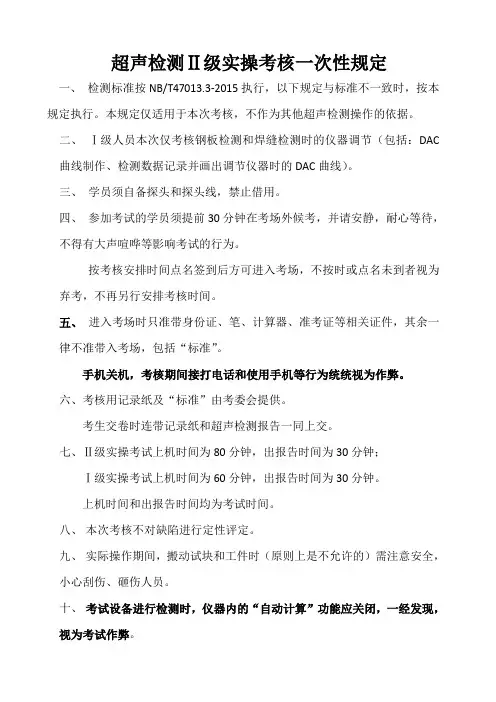

超声检测Ⅱ级实操考核一次性规定一、检测标准按NB/T47013.3-2015执行，以下规定与标准不一致时，按本规定执行。

本规定仅适用于本次考核，不作为其他超声检测操作的依据。

二、Ⅰ级人员本次仅考核钢板检测和焊缝检测时的仪器调节（包括：DAC曲线制作、检测数据记录并画出调节仪器时的DAC曲线）。

三、学员须自备探头和探头线，禁止借用。

四、参加考试的学员须提前30分钟在考场外候考，并请安静，耐心等待，不得有大声喧哗等影响考试的行为。

按考核安排时间点名签到后方可进入考场，不按时或点名未到者视为弃考，不再另行安排考核时间。

五、进入考场时只准带身份证、笔、计算器、准考证等相关证件，其余一律不准带入考场，包括“标准”。

手机关机，考核期间接打电话和使用手机等行为统统视为作弊。

六、考核用记录纸及“标准”由考委会提供。

考生交卷时连带记录纸和超声检测报告一同上交。

七、Ⅱ级实操考试上机时间为80分钟，出报告时间为30分钟；Ⅰ级实操考试上机时间为60分钟，出报告时间为30分钟。

上机时间和出报告时间均为考试时间。

八、本次考核不对缺陷进行定性评定。

九、实际操作期间，搬动试块和工件时（原则上是不允许的）需注意安全，小心刮伤、砸伤人员。

十、考试设备进行检测时，仪器内的“自动计算”功能应关闭，一经发现，视为考试作弊。

一、钢板检测：1.钢板检测时，将钢板编号置于左上角位置或正上方位置。

2.钢板检测时，所有厚度的钢板均采用单直探头进行检测。

探头选用应符合NB/T47013.3-2015标准的规定。

3.钢板四周各20mm范围内的缺陷不计。

当这个区域外的缺陷延伸到这个区域时，延伸的部分应计入缺陷面积内。

4.钢板以其长边为压延方向。

5.钢板检测时，应检测出所有缺陷并在记录示意图上显示。

当钢板中有多个缺陷时，仅对最右侧的缺陷进行测量并评定。

6.对记录的缺陷按NB/T47013.3-2015中“表6 承压设备用板材中部检测区域质量分级”进行评定。

5
3
级别评定及检测报告
级别评定不符酌扣
10
报告内容及数据齐全、正确
8
示意图规范、完整、图形清楚
6
结论正确
6
4
评分特别规定
漏检一个Ⅱ、Ⅰ级缺陷分别扣除20和10分，其他扣除30分；
误判一个Ⅱ、Ⅰ级缺陷分别扣除10和5分，其他扣除20分
∕
5
考试时间
考试时间为60分钟，每超过5分钟扣3分；最多不得超过10分钟

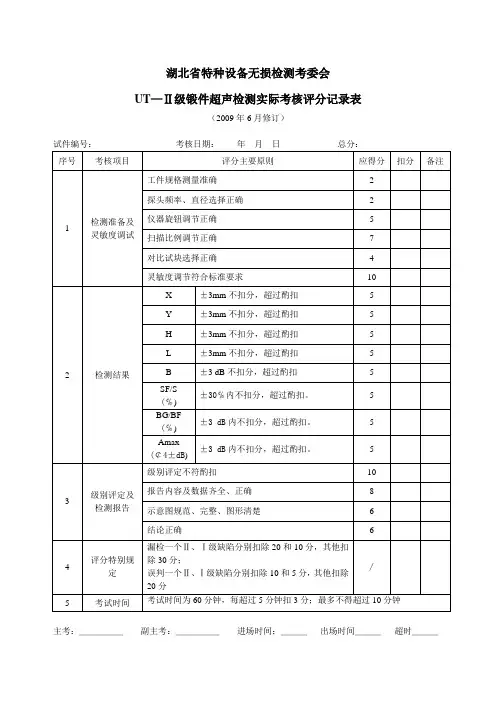

湖北省特种设备无损检测考委会
UT—Ⅱ级锻件超声检测实际考核评分记录表
（2009年6月修订）
试件编号：考核日期：年月日总分：
序号
考核项目
评分主要原则
应得分
扣分
备注
1
检测准备及灵敏度调试
工件规格测量准确
2
探头频率、直径选择正确
2
仪器旋钮调节正确
5
扫描比例调节正确
7
对比试块选择正确
4
灵敏度调节符合标准要求
10
2
检测结果
X
±3mm不扣分，超过酌扣
5
Y
±3mm不扣分，超过酌扣
5
H
±3mm不扣分，超过酌扣
5
L
±3mm不扣分，超过酌扣
5
B
±3 dB不扣分，超过酌扣
5ห้องสมุดไป่ตู้
SF/S
(℅)
±30℅内不扣分，超过酌扣。
5
BG/BF
(℅)
±3 dB内不扣分，超过酌扣。
5
Amax
(￠4±dB)
±3 dB内不扣分，超过酌扣。
主考：＿＿＿＿＿副主考：＿＿＿＿＿进场时间：＿＿＿出场时间＿＿＿超时＿＿＿

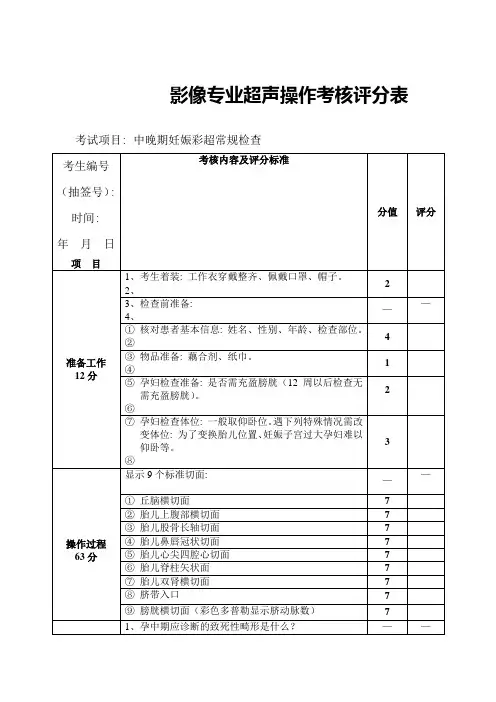

影像专业超声操作考核评分表
考试项目: 中晚期妊娠彩超常规检查
考生编号（抽签号）: 时间: 年 月 日
项目
考核内容及评分标准
分值
评分
准备工作
12分
1、考生着装:工作衣穿戴整齐、佩戴口罩、帽子。
2、
2
3、检查前准备:
4、
—
—
1核对患者基本信息:姓名、性别、年龄、检查部位。
2
4
3物品准备:藕合剂、纸巾。
4
1
5孕妇检查准备:是否需充盈膀胱（12周以后检查无需充盈膀胱）。
6
2
7孕妇检查体位:一般取仰卧位。遇下列特殊情况需改变体位:为了变换胎儿位置、妊娠子宫过大孕妇难以仰卧等。
8
3
操作过程
63分
显示9个标准切面:
—
—
1丘脑横切面
7
2胎儿上腹部横切面
7
3胎儿股骨长轴切面
7
4胎儿鼻唇冠状切面
7
5胎儿心尖四腔心切面
2
整体评价
5分
检查全过程与患者沟通到位, 操作动作轻柔, 注意保护患者隐私部位。
5
合计
100
考官签名:
7
6胎儿脊柱矢状面
7
7胎儿双肾横切面
7
8脐带入口
7
9膀胱横切面（彩色多普勒显示脐动脉数）
7
提问部分
20分
1、孕中期应诊断的致死性畸形是什么？
—
—1无脑儿3 Nhomakorabea2严重的脑膨出
3
3严重的开放性脊柱裂
3
4严重胸、腹壁缺损内脏外翻
3
5单腔心
3
6致死性软骨发育不全
3

超声刀操作能力评分表评分标准评分细则1. 技术熟练度：- 1分：操作不熟练，不能熟练地使用超声刀进行手术。

- 2分：操作较熟练，能基本准确地使用超声刀进行手术。

- 3分：操作熟练，能熟练地使用超声刀进行手术。

- 4分：操作熟练，能熟练地使用超声刀进行复杂手术。

- 5分：操作娴熟，能熟练地使用超声刀进行各种手术。

2. 处理复杂情况的能力：- 1分：处理能力低下，无法应对手术过程中的意外情况和并发症。

- 2分：处理能力一般，能应对手术过程中简单的意外情况和并发症。

- 3分：处理能力较好，能较好地应对手术过程中的意外情况和并发症。

- 4分：处理能力强，能熟练地应对手术过程中的意外情况和并发症。

- 5分：处理能力出色，能迅速应对手术过程中的复杂意外情况和并发症。

3. 操作安全性：- 1分：操作不安全，经常存在操作失误，容易伤害患者。

- 2分：操作基本安全，偶尔存在操作失误，有一定的安全风险。

- 3分：操作较为安全，偶尔存在操作失误，安全风险较小。

- 4分：操作安全，很少存在操作失误，患者安全可靠。

- 5分：操作非常安全，几乎没有操作失误，患者安全得到最大保障。

4. 团队合作能力：- 1分：团队合作能力差，无法与其他医务人员有效配合，影响手术效率。

- 2分：团队合作能力一般，与其他医务人员配合存在一定困难，对手术效率有一定影响。

- 3分：团队合作能力较好，与其他医务人员能较好地配合，对手术效率有积极作用。

- 4分：团队合作能力强，与其他医务人员默契配合，协同完成手术，手术效率高。

- 5分：团队合作能力极佳，与其他医务人员配合无懈可击，协同完成手术，手术效率最高。

5. 术后疗效：- 1分：术后疗效差，患者病情恢复较慢，存在较多并发症。

- 2分：术后疗效一般，患者病情恢复平稳，存在少量并发症。

- 3分：术后疗效良好，患者病情恢复顺利，较少并发症。

- 4分：术后疗效优秀，患者病情恢复快速，几乎没有并发症。

- 5分：术后疗效卓越，患者病情完全恢复，无并发症。

超声波电子测量评分标准.xls
第 ቤተ መጻሕፍቲ ባይዱ 页
考试中心实操考试题 五、 工具 场地 5S情 况 设备 4 3 1
车身修复模块 工具或零件放在地上 一次扣1分，最多扣2分 工具用后及时复位 场地中油、水、飞溅物、灰尘的及时清理 所用完工具车、测量设备等及时复位： 气泵复位 测量电缆、连接电源复位 测量电脑复位 连接器、连接杆、信号接收器复位 废弃物的及时清理 字迹整洁 每一工位完成后填写工单 工单如实填写 工单无漏项，缺项
广州市交通运输学校 2分 1分 1分 1分 1分 1分 1分 2分 1分 2分 1分 1分
废弃物 六， 工单填写情况
2
5 七、时间性： 30分钟之内完成整个测量 工作
具体的操作时间为30分钟，到时间停止作业，未做项目 不再记分。提前完成项目不加分。
超声波电子测量评分标准.xls
第 2 页
考试中心实操考试题
车身修复模块
广州市交通运输学校
广东省职业院校汽车钣金喷涂技能竞赛超声波电子测量评分标准 （B-2-1） ）
一、工作着装： 工作着装： 5分 工作服、工作帽 2 干净整洁为满2分，每缺一样扣1分 工作 安全鞋 1 着安全鞋为满1分 着装 有无佩带金属饰物 2 工作服上无外露纽扣，金属饰物为2分 二、工作流程和测量结果：65分 工作流程和测量结果：65分 连接超声波测量系统与测量桥的连接电缆线，启动测量 系统 2分 连接测量设备 1 熟练准确操作得2分 基本能够进入操作系统但不熟练得0分 进入测量界面，填写车辆、维修维修人员相关信息2分 进入测量界面 1 根据熟练程度进行相应扣分，最多扣2分 选择实际操作车辆 车辆制造商、车型选择 1分 1 得相关信息 车辆有悬架/无悬架/部分悬架部分拆除选择操作 2分 基准点测量附件安 根据考题，在测量系统选择测量基准点。 2分 4 装 在实操考核车身上安装连接器、连接杆和发射器 2分 参考点测量附件安 根据考题，在测量系统选择测量参考点。 2分 4 装 在实操考核车身上安装连接器、连接杆和发射器 2分 测量点1安装（测量附件选择错误、测量位置错误扣3分 其他测量点的测量 测量点2安装（测量附件选择错误、测量位置错误扣3分 12 附件安装 测量点3安装（测量附件选择错误、测量位置错误扣3分 测量点4安装（测量附件选择错误、测量位置错误扣3分 6对测量点共36个数据，每错一个数据扣1分，最多扣36 测量结果数据分析 36 分。（每个数据与标准答案允许有正负3毫米误差。 拆卸整理测量附件 6 在规定的时间内完成拆卸和整理工作，超过时间不给分 三、 正确选用测量附件 1分 手持测量附件正确 1分 工具 1分 5 正确选择测量附件安装工具 的使 测量连接附件使用 用 安装方法正确 1分 正确、合理拆卸测量附件 1分 四、 测量连接附件的安全使用 1分 连接器、连接杆、信号接收器不可接触测量电脑 1分 1分 工具设备使用安全 5 测量连接附件拆装工具安全使用 测量桥与测量电脑连接电缆的安全使用 1分 作业 测量电脑的启动/关闭安全操作 1分 安全 工具跌落 2分 落地一次扣1分，最多扣2分 设备、工具的跌落 5 操作中测量设备跌落 3分 落地一次扣1分，最多3分

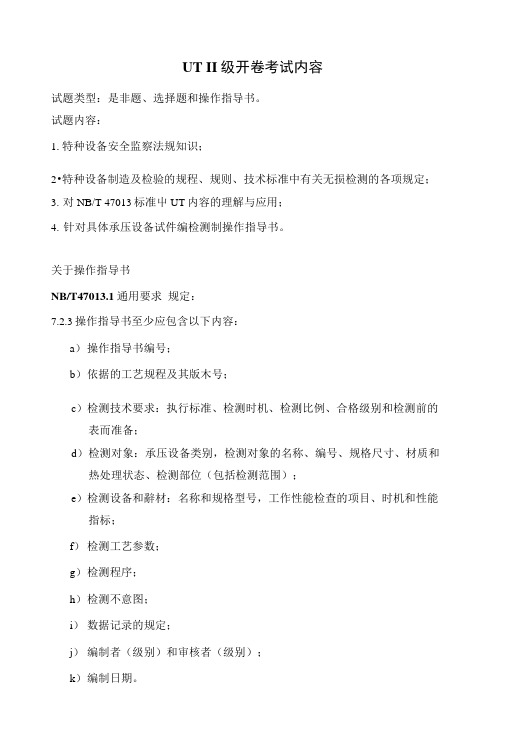

UT II级开卷考试内容试题类型：是非题、选择题和操作指导书。

试题内容：1.特种设备安全监察法规知识；2•特种设备制造及检验的规程、规则、技术标准中有关无损检测的各项规定；3.对NB/T 47013标准屮UT内容的理解与应用；4.针对具体承压设备试件编检测制操作指导书。

关于操作指导书NB/T47013.1通用要求规定：7.2.3操作指导书至少应包含以下内容：a）操作指导书编号；b）依据的工艺规程及其版木号；c）检测技术要求：执行标准、检测时机、检测比例、合格级别和检测前的表而准备；d）检测对象：承压设备类别，检测对象的名称、编号、规格尺寸、材质和热处理状态、检测部位（包括检测范围）；e）检测设备和辭材：名称和规格型号，工作性能检查的项目、时机和性能指标；f）检测工艺参数；g）检测程序；h）检测不意图；i）数据记录的规定；j）编制者（级别）和审核者（级别）；k）编制日期。

NB/T 47013.3超声检测规定：4.3.3应根据工艺规程的内容以及被检工件的检测要求编制操作指导书。

其内容除满足NB/T 47013.1的要求外，至少还应包括：a）检测技术要求：检测技术（直探头检测、斜探头检测、直接接触法、液浸法等）和检测波形等；b）检测对象：承压设备类别，检测对象的名称、规格、材质和热处理状态、检测部位等；C）检测设备器材：仪器型号、探头规格、耦合剂、试块种类，仪器和探头性能检测的项目、时机和性能指标等；d）检测工艺相关技术参数：扫査方向及扫查范围、缺陷定贵方法、检测记录和评定要求、检测示意图等。

表超声检测工艺规程涉及的相关因素设计操作指导书应包含的内容：1.工件介绍；2.仪器及器材；3.技术要求；4.扫描线调节及说明；5.灵敏度校准及说明；6.扫查方式及说明；7.缺陷记录；8.不允许缺陷的规定；9.扫查示意图；10. 编制及审核。

例1：现场安装1000m3球罐，材质16MnR,主要技术参数是：容器类别：三类; 设计压力：1.8MPa；设计温度：50°C；钢板规格：4900x1800x42mm；要求：钢板纵波和横波超声探伤。

不合格 合格 合格 合格 不合格 不合格 合格 缺考 合格 合格 不合格 不合格 不合格 合格 合格
不合格 合格 合格 合格 合格 合格 不合格 缺考 合格 合格 合格 合格 不合格 合格 合格
姓名 魏俊 胡达 熊宇 陈益三 郭曼 雷松智 倪永红 蔡俊杰
性别 男 男 男 男 女 男 男 男
闭卷 — 合格 — — 合格 — — 合格
UTⅡ级取证-129 UTⅡ级取证-130 UTⅡ级取证-131 UTⅡ级取证-132 UTⅡ级取证-135 UTⅡ级取证-136 UTⅡ级取证-137 UTⅡ级取证-138 UTⅡ级取证-140 UTⅡ级取证-143 UTⅡ级取证-144 UTⅡ级取证-145 UTⅡ级取证-147 UTⅡ级取证-149 UTⅡ级取证-150 UTⅡ级取证-151 UTⅡ级取证-152 UTⅡ级取证-154 UTⅡ级取证-155 UTⅡ级取证-157 UTⅡ级取证-158 UTⅡ级取证-159 UTⅡ级取证-160 UTⅡ级取证-161 UTⅡ级取证-162
合格 不合格 不合格 合格 合格 合格 合格 合格 不合格 合格 合格 合格 合格 不合格 合格 合格 合格 不合格 合格 不合格 合格 不合格 合格 合格 合格
UTⅡ级取证-63 UTⅡ级取证-64 UTⅡ级取证-68 UTⅡ级取证-72 UTⅡ级取证-78 UTⅡ级取证-81 UTⅡ级取证-82 UTⅡ级取证-87 UTⅡ级取证-89 UTⅡ级取证-91 UTⅡ级取证-92 UTⅡ级取证-96 UTⅡ级取证-97 UTⅡ级取证-98 UTⅡ级取证-99 UTⅡ级取证-100 UTⅡ级取证-101 UTⅡ级取证-103 UTⅡ级取证-107 UTⅡ级取证-110 UTⅡ级取证-112 UTⅡ级取证-115 UTⅡ级取证-116 UTⅡ级取证-118 UTⅡ级取证-119

超声刀操作评分表
一、操作技术评分
（满分10分）
1. 手术准备和器材使用（2分）
- 是否确认患者身份和手术部位
- 是否正确使用超声刀器材
2. 手术操作过程（4分）
- 是否熟练掌握手术步骤和技巧
- 是否正确识别和处理异常情况
- 是否保持良好的手眼协调能力和稳定性
3. 出血和出血控制（4分）
- 是否有效控制手术过程中的出血
- 是否采取适当的止血方法
- 是否遵循规范操作流程
二、术后效果评分
（满分10分）
1. 创面情况（4分）
- 创面干净整齐
- 是否有明显的出血和渗液
- 是否存在红肿和感染迹象
2. 术后并发症（3分）
- 是否出现感染、出血等并发症
- 是否需要进行二次手术或其他治疗
3. 患者满意度（3分）
- 是否对手术结果和术后效果满意
- 是否对医生的操作和服务态度满意
三、总分评定
（满分20分）
根据以上两个评分维度给出相应的评分，满分为20分，满分为合格。

注意：本评分表旨在评估超声刀操作的技术和术后效果，请按照实际情况进行评分，切勿虚报成绩。
