HCS301 DATASHEET 中文版翻译:Nforever of WEE 1.产品特点:1.1安全性●28位可编程序列号●64位可编程加密密钥●每次发射都是唯一的●发射码长度为66位●32位滚动码●34位固定码(28位序列号+4位按键代码+2状态码)●加密密钥读取保护1.2工作范围● 3.5V~13.0V电压范围●4按键输入●可选择传输速度●自动完成编码●电压低检测可led指示●电压低检测可发送检测信号●非易失性同步数据1.3其他●与HCS300功能相同●方便的编程接口●内置EEPROM●内置时钟源和定时组件●按键输入内置下拉电阻●LED口过流保护●外接元件很少1.4典型应用●汽车RKE 系统●汽车报警系统●汽车防盗控制●遥控车库●身份认证●防盗报警系统2.产品说明:HCS301是微芯公司针对RKE系统出品的高安全性滚动码编码器。
HCS301利用高安全性KeeLoQ滚动码技术及小封装,低功耗等特点完美的解决了RKE系统的需求。
28位非线性加密算法的序列号和6位状态码组成32位滚动码从而构成66位发射码,编码的长度排除了码扫描的威胁;滚动码的唯一性让编码捕获和再发送(被捕获后再发送)变得毫无用处。
加非常安全。
使用便捷的串口就可以对其数据进行配置,加密密钥和序列号是可写不可读的,也就是说试图获取密钥完全是徒劳。
宽电压范围和4输入口使得设计者可以自由的开发多达15种功能的应用,仅需的组件就是按键和RF电路。
HCS301管脚和模块框图3.系统概述:关键术语:制造商代码——一个64位密令,对每个制造商来说是独一无二的,用来为每个发射机(编码器)提供加密密钥加密密钥——在生产过程中烧录到编码器EEPROM的独一无二的64位密钥,控制着加密算法3.1学习HCS系列产品有好几种便于解码器学习的策略。
接下来做个举例,必需提醒大家这些学习策略有些存在第三方专利权。
HCS301是专门为无钥匙进入系统、车辆安全、自动车库等设计的滚动码编码器,这意味这对这些系统来说它是既便宜又安全的。
遥控发射器电路的工作原理与检修方法汽车遥控防盗系统用遥控发射器由密码信号发生器、键盘输人电路、无线发射电路等组成,工作频率为256~320MHz,典型315~318MHz,.工作电源为12V(一节PG23A或一节PG27A电池供电),遥控距离为30~50m 左右。
为了便于携带,普遍采用微型钥匙扣式设计。
典型的遥控器工作原理框图见图1—4,某遥控器外型示意图见图1—5。
遥控发射器根据编码信号的不同加密方式,可以分为固定式加密方式和滚动码(跳码)加密方式两大类。
下面具体介绍一些典型电路工作原理和检修方法。
一、固定码遥控发射器电路原理虽然各厂家使用的编(解)码芯片型号不同,但遥控器的电路原理基本相同,下面介绍几种不同型号芯片的遥控器电路原理。
例1 以TWH9256为编码芯片的遥控发射器以TWH9256为编码芯片的遥控发射器电路原理见图1—6。
TWH9256的各引脚功能如下:①~⑧脚为编码地址位,⑨脚接地,⑩脚接电源,⑩~⑩脚为数据输入,⑩脚为使能端(低电平有效),⑩、⑩脚为芯片时钟振荡,R6为外接振荡电阻,⑩脚为数据输出。
由S1~S4、二极管VDl~VD4、电阻R2~R5组成了按键开关阵列电路,控制编码集成电路ICI电源供给(VDD)和数据位130~D3(高电平有效)。
在平时,S1~S4处于常开状态,IC1无工作电源,数据输出端为低电平,发射管V1的基极无直流偏置,V1处于截止状态,遥控器几乎不消耗电流。
当S1~S4中任何一个按键被按下接通时,12V电源通过、按键开关接通ICI的数据输入端,并通过二极管阵列供给ICI(TWH9256)的电源端和编码地址位,IC1开始工作,从⑩脚输出串行数字编码脉冲信号,通过RI送入无线发射电路。
无线发射电路由晶体管V1、C1、C2、C3、L1、C5及印制板电感L00组成,在编码集成电路ICI的⑩脚输出的串行数字脉冲信号控制下,产生高频键控调幅无线电信号,通过印制板天线L00发射出去。

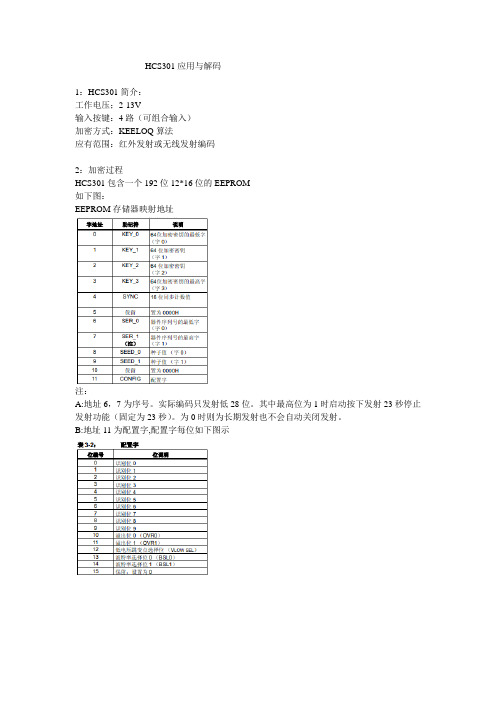

HCS301应用与解码1:HCS301简介:工作电压;2-13V输入按键:4路(可组合输入)加密方式:KEELOQ算法应有范围:红外发射或无线发射编码2:加密过程HCS301包含一个192位12*16位的EEPROM如下图:EEPROM存储器映射地址注:A:地址6,7为序号。
实际编码只发射低28位。
其中最高位为1时启动按下发射23秒停止发射功能(固定为23秒)。
为0时则为长期发射也不会自动关闭发射。
B:地址11为配置字,配置字每位如下图示前0-9位为识别位,10-11为溢出位,12位为低电压报警,13-14为波特率设置如下图示:由左图设置后可改变编码发射的速率。
由上面得知:密钥为64位:同步计数值为16位。
实际发射序号为28位。
配置字为16位发射编码图如下:发射编码先发射32位跳码(则为加密码:由64位密钥与16位同步计数值应用KEELOQ算法生成);后34位为固定码。
注:HCS301每上电同步计数值都会加1.加密码每发射都会不一样从而把按键及相关信息保护。
3:HCS301解码分析HCS301编码格式如下图:由上图左边开始看到:先发射12个高电平变化后延时下再发射跳码+固定码+长时间的低电平防护周期。
注;在无线解码中那一定要检测数据同步头数据(12高电平变化),再接收有效数据。
但在实际接收中同步头后面有一延时时间过短。
不能高效的作为有效数据的同步头检测。
原因在于无线接收机输出有产生许多燥声,而燥声的周期与上面延时产不多。
但防护周期比无线接收机燥声周期差别很大。
这样就可以高效的作为数据的同步头检测。
HCS301解码要点分析A:当我们接收到完整的跳码(加密码)和固定码时。
关键我们要把跳码解码。
B:跳码解码方法可通过密钥与KEELOQ算法解出明码数据(密钥通过通过烧录时设置)。
C:明码和固定码会有相同的按键数据,同步计数会在每次上电计数值加1.D:固定码中28序号是作为每个HCS301的独立身份号(可通过烧录时设置)。
遥控发射器电路的工作原理与检修方法汽车遥控防盗系统用遥控发射器由密码信号发生器、键盘输人电路、无线发射电路等组成,工作频率为256~320MHz,典型315~318MHz,.工作电源为12V(一节PG23A或一节PG27A电池供电),遥控距离为30~50m 左右。
为了便于携带,普遍采用微型钥匙扣式设计。
典型的遥控器工作原理框图见图1—4,某遥控器外型示意图见图1—5。
遥控发射器根据编码信号的不同加密方式,可以分为固定式加密方式和滚动码(跳码)加密方式两大类。
下面具体介绍一些典型电路工作原理和检修方法。
一、固定码遥控发射器电路原理虽然各厂家使用的编(解)码芯片型号不同,但遥控器的电路原理基本相同,下面介绍几种不同型号芯片的遥控器电路原理。
例1 以TWH9256为编码芯片的遥控发射器以TWH9256为编码芯片的遥控发射器电路原理见图1—6。
TWH9256的各引脚功能如下:①~⑧脚为编码地址位,⑨脚接地,⑩脚接电源,⑩~⑩脚为数据输入,⑩脚为使能端(低电平有效),⑩、⑩脚为芯片时钟振荡,R6为外接振荡电阻,⑩脚为数据输出。
由S1~S4、二极管VDl~VD4、电阻R2~R5组成了按键开关阵列电路,控制编码集成电路ICI电源供给(VDD)和数据位130~D3(高电平有效)。
在平时,S1~S4处于常开状态,IC1无工作电源,数据输出端为低电平,发射管V1的基极无直流偏置,V1处于截止状态,遥控器几乎不消耗电流。
当S1~S4中任何一个按键被按下接通时,12V电源通过、按键开关接通ICI的数据输入端,并通过二极管阵列供给ICI(TWH9256)的电源端和编码地址位,IC1开始工作,从⑩脚输出串行数字编码脉冲信号,通过RI送入无线发射电路。
无线发射电路由晶体管V1、C1、C2、C3、L1、C5及印制板电感L00组成,在编码集成电路ICI的⑩脚输出的串行数字脉冲信号控制下,产生高频键控调幅无线电信号,通过印制板天线L00发射出去。

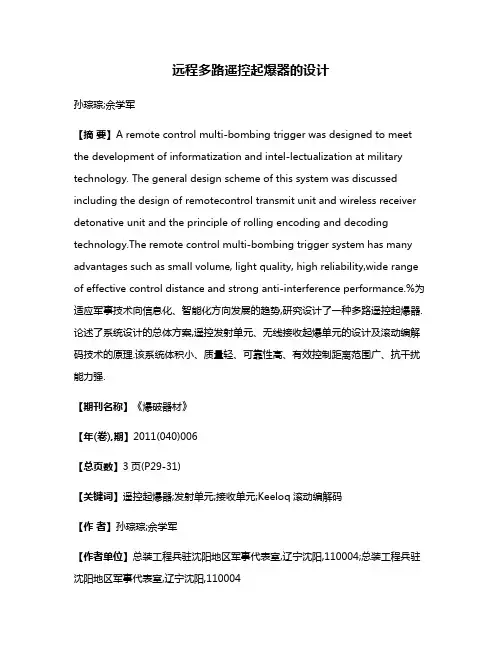

远程多路遥控起爆器的设计孙琮琮;佘学军【摘要】A remote control multi-bombing trigger was designed to meet the development of informatization and intel-lectualization at military technology. The general design scheme of this system was discussed including the design of remotecontrol transmit unit and wireless receiver detonative unit and the principle of rolling encoding and decoding technology.The remote control multi-bombing trigger system has many advantages such as small volume, light quality, high reliability,wide range of effective control distance and strong anti-interference performance.%为适应军事技术向信息化、智能化方向发展的趋势,研究设计了一种多路遥控起爆器.论述了系统设计的总体方案,遥控发射单元、无线接收起爆单元的设计及滚动编解码技术的原理.该系统体积小、质量轻、可靠性高、有效控制距离范围广、抗干扰能力强.【期刊名称】《爆破器材》【年(卷),期】2011(040)006【总页数】3页(P29-31)【关键词】遥控起爆器;发射单元;接收单元;Keeloq滚动编解码【作者】孙琮琮;佘学军【作者单位】总装工程兵驻沈阳地区军事代表室,辽宁沈阳,110004;总装工程兵驻沈阳地区军事代表室,辽宁沈阳,110004【正文语种】中文【中图分类】TP368.1;TD235.2+2引言遥控起爆器是一种远距离实施爆破作业的点火器材。
电路工作原理揭秘遥控器的红外发射与信号解码红外发射技术是现代电子产品中常见的一种通信方式,广泛应用于各种遥控器中。
它的工作原理是通过红外光发射器将信号转换成红外光信号,然后通过红外接收器接收并解码,实现远程控制设备的操作。
本文将揭秘遥控器的红外发射与信号解码的工作原理及其应用。
一、红外发射器的工作原理红外发射器是遥控器中的核心部件,它能将电信号转换成红外光信号,并通过空气传输到接收器。
红外发射器工作原理如下:1.1 发光二极管红外发射器通常采用发光二极管(Light Emitting Diode,简称LED)进行红外光的发射。
LED是一种能够发出可见光和红外光的二极管,当通电时,LED会发出特定频率的光信号。
1.2 调制技术为了确保遥控器发出的红外信号能够被接收器正确解码,通常会采用调制技术。
调制技术是通过改变信号的频率、幅度或脉冲来表示信息,常见的调制方式有脉冲宽度调制(PWM)和脉冲位置调制(PPM)。
1.3 码型遥控器发射的红外信号通常是经过编码的,不同的信号对应不同的功能。
常见的红外码型有NEC码、RC-5码、RC-6码等,不同的遥控器使用不同的码型。
二、红外信号解码技术接收器是红外发射信号的接收和解码装置,它能将接收到的红外信号转换成电信号,并进行解码还原为原始信号,从而控制相应的设备。
红外信号解码技术主要包括以下几个方面:2.1 红外接收器红外接收器是用于接收红外信号的装置,它通常由红外接收模块和解码电路组成。
红外接收模块能够接收并转换传输过来的红外光信号,解码电路则负责解析接收到的信号。
2.2 滤波和放大由于环境中存在多种光源,为了确保只接收到有效的红外信号,红外接收器通常会设置滤波器来屏蔽其他频率的光信号。
同时,接收到的红外信号经过放大,以增强信号的强度和稳定性。
2.3 解码和译码接收到的红外信号经过解码电路的处理,通过特定的解码算法还原为原始信号,这样就可以实现对设备的控制。
解码算法通常根据不同的码型进行设计,以确保正确地解析红外信号。
遥控发射器电路的工作原理与检修方法汽车遥控防盗系统用遥控发射器由密码信号发生器、键盘输人电路、无线发射电路等组成,工作频率为256~320MHz,典型315~318MHz,.工作电源为12V(一节PG23A或一节PG27A电池供电),遥控距离为30~50m 左右。
为了便于携带,普遍采用微型钥匙扣式设计。
典型的遥控器工作原理框图见图1—4,某遥控器外型示意图见图1—5。
遥控发射器根据编码信号的不同加密方式,可以分为固定式加密方式和滚动码(跳码)加密方式两大类。
下面具体介绍一些典型电路工作原理和检修方法。
一、固定码遥控发射器电路原理虽然各厂家使用的编(解)码芯片型号不同,但遥控器的电路原理基本相同,下面介绍几种不同型号芯片的遥控器电路原理。
例1 以TWH9256为编码芯片的遥控发射器以TWH9256为编码芯片的遥控发射器电路原理见图1—6。
TWH9256的各引脚功能如下:①~⑧脚为编码地址位,⑨脚接地,⑩脚接电源,⑩~⑩脚为数据输入,⑩脚为使能端(低电平有效),⑩、⑩脚为芯片时钟振荡,R6为外接振荡电阻,⑩脚为数据输出。
由S1~S4、二极管VDl~VD4、电阻R2~R5组成了按键开关阵列电路,控制编码集成电路ICI电源供给(VDD)和数据位130~D3(高电平有效)。
在平时,S1~S4处于常开状态,IC1无工作电源,数据输出端为低电平,发射管V1的基极无直流偏置,V1处于截止状态,遥控器几乎不消耗电流。
当S1~S4中任何一个按键被按下接通时,12V电源通过、按键开关接通ICI的数据输入端,并通过二极管阵列供给ICI(TWH9256)的电源端和编码地址位,IC1开始工作,从⑩脚输出串行数字编码脉冲信号,通过RI送入无线发射电路。
无线发射电路由晶体管V1、C1、C2、C3、L1、C5及印制板电感L00组成,在编码集成电路ICI的⑩脚输出的串行数字脉冲信号控制下,产生高频键控调幅无线电信号,通过印制板天线L00发射出去。
印制板电感L00既和畅、C1组成发射机的主要选频回路,又是发射机的最终负载——天线。
调整畅可以在一定范围内改变发射机的发射频率。
LEDl既和VSl组成了编码电路ICl的稳压电路,又作发射工作状态指示。
遥控器采用12V供电(一节GP23A电池),由于静态电流很小,一节GP23A电池可以使用半年以上。
例2 以AX5326为编码芯片的遥控发射器以AX5326为编码芯片的遥控发射器电路原理见图1—7。
AX5326的各引脚功能如下:①~⑧脚为编码地址位,⑨脚接地,⑩脚电源,⑩~⑩脚为数据输入,⑩脚为使能端(低电平有效),⑩、⑩脚为芯片时钟振荡,Ri为外接振荡电阻,⑩脚为数据输出。
由按键开关S1~S4、二极管VDl~VD4、电阻排R5组成按键输入矩阵电路;由LEDl、R 4组成发射状态电源指示电路;由L1、L00、V1、C1~C4、R2组成高频发射电路。
在平时,编码集成电路ICl、高频发射电路V1无电源供给,遥控器不消耗电流。
当有按键按下时,12V电源通过按键开关直接供给ICI的数据输入端,并通过二极管阵列供给ICl的电源端、编码地址位及高频发射电路,LEDl发光,作发射状态指示。
ICl通电工作后,将按键对应的数据位和编码地址位A0~A7的状态均转换成串行数字编码脉冲信号,从ICl的⑩脚输出,通过R3隔离送人无线发射电路。
在编码集成电路ICl的⑩脚输出的串行数字脉冲信号控制下,高频发射管V1开始振荡工作,产生高频键控调幅无线电信号,通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C3、C4组成发射机的主要选频网络,调整C4可以在一定范围内改变发射机的发射频率。
例3 以KCE36MT为编码芯片的遥控发射器以KCE36MT为编码芯片的遥控发射器电路原理见图1—8。
KCE36MT的各引脚功能如下:①~⑧脚为编码地址位,⑨脚接地,○18脚电源,⑩~○13脚为数据输入,○14脚为使能端(低电平有效),○15、○16脚为芯片时钟振荡,R6为外接振荡电阻,○17脚为数据输出。
由按键开关S1~S4、二极管VDl~VD4、电阻R2~R5组成按键输入矩阵电路;由LEDl、R7组成发射状态电源指示电路;由L1、L00、V1、C1~C4组成高频发射电路。
在平时,编码集成电路ICI、高频发射电路无电源供给,遥控器不消耗电流。
当有按键按下时,12V电源通过按键开关直接供给ICl的数据输入端,并通过二极管阵列供给ICl的电源端、编码地址位及高频发射电路,LEDl发光,作发射状态指示。
ICl得电工作后,将按键对应的数据位和编码地址位的状态,均转换成数字编码脉冲信号,从ICl的⑩脚输出,通过R1隔离送人无线发射电路。
在编码集成电路ICl的⑩脚输出的串行数字脉冲信号控制下,高频发射管V1开始振荡工作,产生的高频键控调幅无线电信号,通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C1、C4组成发射机的主要选频网络,调整C4可以在一定范围内改变发射机的发射频率。
例4以PT2260为编码芯片的遥控发射器以PT2260为编码芯片的遥控发射器电路原理图见图1—9。
PT2260的各引脚功能如下:①~⑧脚为编码地址位,⑨脚接地,○16脚为电源,⑩~○13脚为数据输入,○14脚为数据输出,○15脚为芯片时钟振荡,R1为外接振荡电阻。
由按键开关S1~S4和U1(PT2260)的⑩~○14脚组成了四个功能键输入电路;由LEDl、R2组成发射状态指示电路;由V1、L1、L00、C3等组成高频发射电路。
在平时(没有按键按下时),U1工作在省电模式,⑩脚无信号输出(0电位),高频发射管V1无基极偏置而截止,遥控器几乎不消耗电量。
当S1~S4任一开关被按下时,对应的数据引脚被接通高电平,U1开始工作,接通高电平的数据位和编码地址位的状态均转换成数字编码脉冲电信号,从U1的○15脚输出,通过R3隔离送人无线发射电路。
同时,U1○15脚输出的脉冲电信号会使LEDl闪亮,作发射工作状态指示。
在编码集成电路U1的○15脚输出的串行数字脉冲信号控制下,高频发射管V1开始振荡工作,产生的高频键控调幅无线电信号,通过印制板天线L00向空中辐射电磁波。
印制板电感L00和C3、C4组成发射机的主要选频网络,调整C3可以在一定范围内改变发射机的发射频率。
二、滚动码遥控发射器电路原理滚动码遥控发射器的电路组成和固定码遥控发射器基本相同,下面介绍几种常见的滚动码遥控发射器的工作原理。
例5 以RTl760N为编码芯片的遥控发射器以RTl760N为编码芯片的遥控发射器电路原理图见图1—10。
由按键开关S1~S4和U1的⑥、⑦、⑧、⑨脚组成按键输入电路,由LEDl、R6和U1的○12脚组成发射状态指示电路,由VI、B1、R1、L00、C1、C2等组成无线发射电路。
在平时(没有按键按下时),U1工作在省电模式,○11脚无信号输出(0电位),高频发射管V1无基极偏置而截止,遥控器几乎不消耗电量。
滚动码编码发生器U1内部固化了滚动码编码程序,当按键开关S1~S4其中某一个开关被按下时,代表该接口的控制信号原始代码经U1内部编码器编码加密后,通过U1的第○11脚输出,同时使U1的第○12脚变为低电平,,点亮外接LEDl,做发射状态指示,R5为U1的内部时钟外接振荡电阻。
由U1的○11脚输出的滚动码加密信号经R2送人无线发射电路。
在U1的○11脚输出的信号控制下,高频发射管VI开始振荡工作,产生高频键控调幅无线电信号,通过印制板电感L00向空中辐射电磁波。
本遥控器由于采用了声表面谐振器件B1(315MHz),发射机频率不须调整就可以达到稳定一致的所需频率。
在这里,印制版电感L00主要起发射天线的作用。
例6 以TRl300为编码芯片的遥控发射器以TRl300为编码芯片的遥控发射器电路原理图见图1—11。
由按键开关S1~S4和U1的⑨、⑩、○12、○13脚组成按键输入电路,由LEDl、R2和U1的④脚组成发射状态指示电路,由V1、L1、R3、L00、C3、C4、C5等组成无线发射电路。
在平时(没有按键按下时),U1工作在省电模式,①脚无信号输出(0电位),高频发射管V1无基极偏置而截止,遥控器几乎不消耗电量。
当按键开关S1~S4中某一个开关被按下时,代表该接口的控制信号原始代码经U1内部编码器编码加密后,通过U1的第①脚输出,经R2隔离送往高频发射电路。
同时使U1的第④脚变为低电平,点亮外接LEDl,做发射状态指示,R1、C2为U1的内部时钟外接RC振荡网络。
在U1的①脚输出的串行数字脉冲信号控制下,高频发射管V1开始振荡工作,产生的高频键控调幅无线电信号,通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C3、C4组成发射机的主要选频网络,调整C3可以在一定范围内改变发射机的发射频率。
VSl为U1的供电限幅稳压管,使U1的供电电压限制在(电源电压一稳压管稳压值)6V以下。

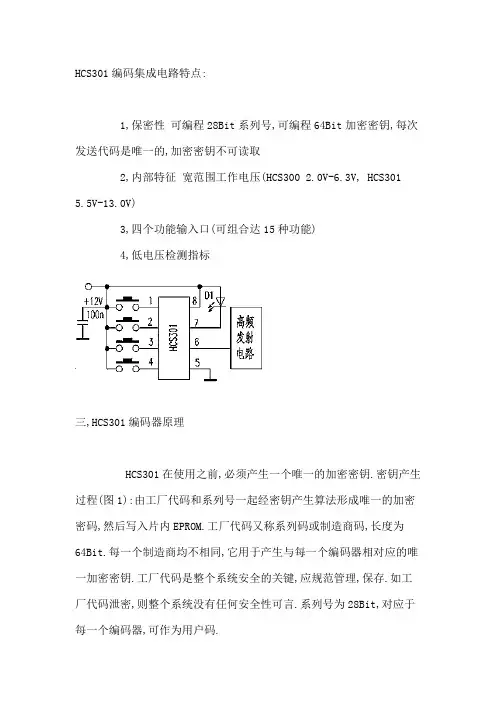

例7 以HCS301为编码芯片的遥控发射器以HCS301为编码芯片的遥控发射器电路原理见图1—12。
该遥控器主要由滚动码发生器、按键开关输入电路、无线发射电路等组成。
在平时(没有按键按下时),ICl工作在省电模式,⑥脚无信号输出(0电位),高频发射管V1无基极偏置而截止,遥控器几乎不消耗电量。
滚动码编码发生器由ICl(HCS301)来完成,内部固化了滚动码编码程序,四个按键开关SI~S4接口中有某一个开关被按下时,代表该接口的控制信号原始代码经ICl内部编码器编码加密后,通过ICl的第⑥脚输出,送往高频发射电路。
同时ICl的⑦脚输出低电平,点亮外接LED,做发射状态指示。
由ICI的⑥脚输出的PWM信号经R2送人无线发射电路。
无线发射电路由L1、V1、R3、C2、C3、C4、C5、印制板电感L00组成,在IC1的⑥脚输出的PWM信号控制下,V1起振工作,产生高频键控调幅无线电信号,通过L00发射出去。
C3为发射机工作频率调整电容。
例8 以HCS200为编码芯片的遥控发射器以HCS200为编码芯片的遥控发射器电路原理图见图1—13。
该遥控器主要由滚动码发生器、按键开关阵列电路、无线发射电路等组成。
在平时(没有按键按下时),集成电路U1、高频发射电路V1无电源供给,此时遥控器不消耗电流。
滚动码编码发生器由U1(HCS200)来完成,内部固化了滚动码编码程序,四个按键开关S1~S4接口中,当有某一个开关被按下时,U1的对应引脚被接通高电平,同时集成电路U1、高频发射管V1的电源被接通,LED发光,作发射状态指示。
被接通高电平接口的控制信号的原始代码经U1内部编码器加密后,通过U1的第⑥脚输出,送往高频发射电路。
无线发射电路由L1、V1、R1、R4、C1~C4、C5、印制板电感L00组成,在U1的⑥脚输出的PWM信号控制下,V1起振工作,产生高频键控调幅无线电信号,通过L00发射出去。
