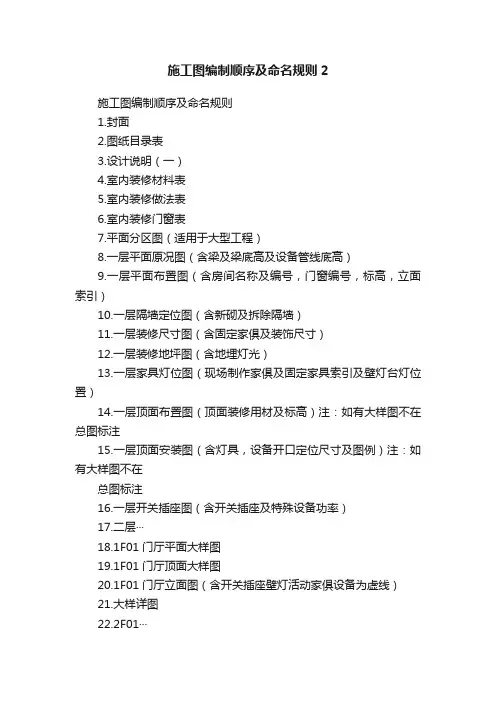

施工图编制顺序及命名规则2

施工图编制顺序及命名规则2施工图编制顺序及命名规则1.封面2.图纸目录表3.设计说明（一）4.室内装修材料表5.室内装修做法表6.室内装修门窗表7.平面分区图（适用于大型工程）8.一层平面原况图（含梁及梁底高及设备管线底高）9.一层平面布置图（含房间名称及编号，门窗编号，标高，立面索引）10.一层隔墙定位图（含新砌及拆除隔墙）11.一层装修尺寸图（含固定家俱及装饰尺寸）12.一层装修地坪图（含地埋灯光）13.一层家具灯位图（现场制作家俱及固定家具索引及壁灯台灯位置）14.一层顶面布置图（顶面装修用材及标高）注：如有大样图不在总图标注15.一层顶面安装图（含灯具，设备开口定位尺寸及图例）注：如有大样图不在总图标注16.一层开关插座图（含开关插座及特殊设备功率）17.二层···18.1F01门厅平面大样图19.1F01门厅顶面大样图20.1F01门厅立面图（含开关插座壁灯活动家俱设备为虚线）21.大样详图22.2F01···23.现场制作家具详图另提供：①采购家具清单②洁具清单③艺术品陈列清单④绿化陈列清单（应标明品名，规格，款式，产家，安装尺寸及注意事项）施工图详细要求建筑原况平面图：a. 表达出原建筑的平面结构内容，绘出隔墙位置与空间关系和竖向构件及管井位置等，绘制深度到建施为止。

b. 表达出建筑轴号及轴线间的尺寸。

c. 表达出建筑标高总平面布置图：a. 表达出完整的平面布置内容全貌，几个区域之间的互相联系关系b. 表达建筑轴号及轴号间的建筑尺寸。

c. 表达各功能的区域位置及说明。

说明用阿拉伯数字或分区编号，并在图中将每一个编号的具体功能以文字注明。

d . 表达出装修标高关系。

e. 总图中除轴线尺寸外，无其他尺寸表达，无家具灯具编号和材料编号。

总隔墙图：a. 表达按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙位置。

b. 原墙拆除以虚线表示。

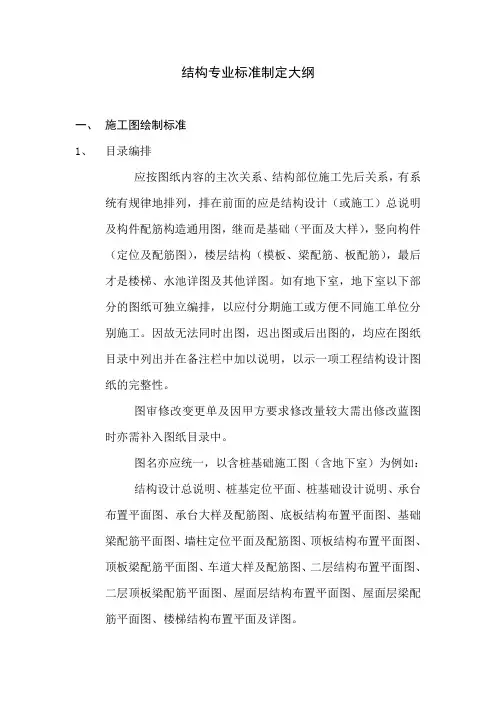

结构专业标准制定大纲一、施工图绘制标准1、目录编排应按图纸内容的主次关系、结构部位施工先后关系，有系统有规律地排列，排在前面的应是结构设计（或施工）总说明及构件配筋构造通用图，继而是基础（平面及大样），竖向构件（定位及配筋图），楼层结构（模板、梁配筋、板配筋），最后才是楼梯、水池详图及其他详图。

如有地下室，地下室以下部分的图纸可独立编排，以应付分期施工或方便不同施工单位分别施工。

因故无法同时出图，迟出图或后出图的，均应在图纸目录中列出并在备注栏中加以说明，以示一项工程结构设计图纸的完整性。

图审修改变更单及因甲方要求修改量较大需出修改蓝图时亦需补入图纸目录中。

图名亦应统一，以含桩基础施工图（含地下室）为例如：结构设计总说明、桩基定位平面、桩基础设计说明、承台布置平面图、承台大样及配筋图、底板结构布置平面图、基础梁配筋平面图、墙柱定位平面及配筋图、顶板结构布置平面图、顶板梁配筋平面图、车道大样及配筋图、二层结构布置平面图、二层顶板梁配筋平面图、屋面层结构布置平面图、屋面层梁配筋平面图、楼梯结构布置平面及详图。

2、图幅的控制图纸目录的编排与图幅控制有关，图幅控制又与布图技巧有关，三者都必须具有逻辑性、科学性。

施工图最理想、最方便使用的图幅为1#（840×594）和2#（594×420），应尽量避免使用0#、3#图及加长图。

如1#图容纳不了，可通过缩小画图比例（由1：100改为1：150甚至1：200）或分块绘制（分块绘制时需在图纸右下角以小比例图示出分块在总平面上的位置），使图幅控制在理想图幅之内。

整项工程的图纸图幅应控制在3种之内。

布图技巧：一张图的内容应布置得疏密有序，布图不能过于饱满，也不能太空旷。

如建筑平面狭长，宜将同一楼层的“结构布置平面图”及“梁配筋图”在同一图幅的上、下或左、右位置画出；如建筑平面较小（如别墅之类），则可将若干楼层平面同处一张图中。

3、绘图比例结构施工图常用比例有：楼层结构平面：1：150、1：100结构详图1：20、1：30、1：50楼层结构平面的比例大小取决于楼层结构布置的复杂简单、稀疏密集，当结构布置较复杂、较密集时用1：100比例，否则可考虑用1：150甚至1：200比例。

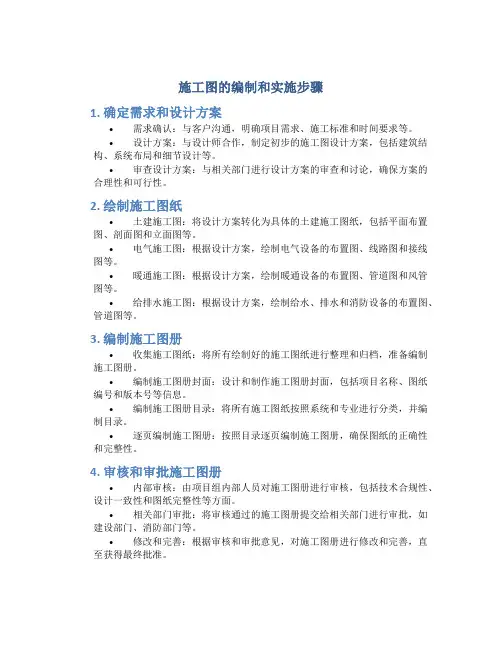

施工图的编制和实施步骤1. 确定需求和设计方案•需求确认：与客户沟通，明确项目需求、施工标准和时间要求等。

•设计方案：与设计师合作，制定初步的施工图设计方案，包括建筑结构、系统布局和细节设计等。

•审查设计方案：与相关部门进行设计方案的审查和讨论，确保方案的合理性和可行性。

2. 绘制施工图纸•土建施工图：将设计方案转化为具体的土建施工图纸，包括平面布置图、剖面图和立面图等。

•电气施工图：根据设计方案，绘制电气设备的布置图、线路图和接线图等。

•暖通施工图：根据设计方案，绘制暖通设备的布置图、管道图和风管图等。

•给排水施工图：根据设计方案，绘制给水、排水和消防设备的布置图、管道图等。

3. 编制施工图册•收集施工图纸：将所有绘制好的施工图纸进行整理和归档，准备编制施工图册。

•编制施工图册封面：设计和制作施工图册封面，包括项目名称、图纸编号和版本号等信息。

•编制施工图册目录：将所有施工图纸按照系统和专业进行分类，并编制目录。

•逐页编制施工图册：按照目录逐页编制施工图册，确保图纸的正确性和完整性。

4. 审核和审批施工图册•内部审核：由项目组内部人员对施工图册进行审核，包括技术合规性、设计一致性和图纸完整性等方面。

•相关部门审批：将审核通过的施工图册提交给相关部门进行审批，如建设部门、消防部门等。

•修改和完善：根据审核和审批意见，对施工图册进行修改和完善，直至获得最终批准。

5. 施工图实施•施工图下发：将最终批准的施工图册下发给施工单位，要求施工按照图纸进行施工。

•施工协调：项目组与施工单位进行施工协调，解答施工中遇到的问题，确保施工进度和质量。

•监督检查：项目组对施工现场进行监督检查，确保施工按照施工图纸进行，并及时处理施工中出现的问题。

•施工图的变更：如果在施工过程中需要对施工图进行变更，要及时进行图纸的更新和修改。

6. 施工图的归档和管理•归档：施工图纸在项目竣工后，根据相关规定进行归档，并做好备份和保管工作。

施工图绘制规范篇一：制图规范 CAD图纸规范要求一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。

2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。

3.2注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复。

3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。

3.8确保画面均衡、美观、各视图间应按照对应的原则排版。

4.尺寸标注说明：4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。

4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。

4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

4.4门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5尺寸标注严禁炸开；严禁小数点。

5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。

遵循平、立、剖的顺序绘制施工图。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

图纸编制规范是现代建筑设计和施工中的重要环节，它直接关乎着工程的质量和进度。

在建筑行业中，图纸是设计与施工的重要桥梁，是建设过程中的重要工作文件，也是合同中的重要组成部分。

因此，图纸的质量、规范性和合规性关系到工程的顺利进行。

下面将对进行详细的探讨。

一、图纸文件命名规范图纸文件命名规范对保证施工的顺利进行至关重要。

一般来说，图纸命名要遵循“工程名-图纸类型-图号-名称”的格式，其中“工程名”和“图纸类型”说明图纸的范围，而“图号”则说明图纸在范围内的序号，“名称”是图纸的具体内容。

在实际操作中，为了方便统计和查阅，需要在每个图纸的右下角打上该图纸的编号和版本号，以免混乱。

二、图纸尺寸规范图纸的尺寸规范直接影响到施工的效率。

在现代建筑设计中，常用的图纸尺寸规范有A4、A3、A2、A1等，其中A0为最大尺寸。

根据具体的设计和施工要求，需要选择恰当的尺寸，以免图纸过大或过小，影响施工的效率。

三、图纸布局规范图纸布局规范是保证施工质量的关键之一。

在图纸的布局中，应该注意各元件之间的比例协调和空间合理利用，同时要确保施工中不会出现误解和漏洞。

在类似电气、强弱电等专业的图纸中，还需要注意元件之间的距离和数量，使得施工方便并达到设计要求。

四、规格和标注的规范规格和标注的规范对施工进行跟踪和记录至关重要。

在图纸中，各种组成部分的规格、尺寸、顺序等都必须标注清楚，以方便施工人员的跟踪和记录。

另外在标注时，应遵循国家标准或部门标准，以保证施工过程的安全和质量。

五、图纸字体和线宽的规范图纸字体和线宽的规范是保证施工质量的关键之一。

在图纸中，字体大小要适当，以方便阅读和记录，另外字体的粗细也需要遵循国家标准或部门标准，以统一规范。

在线宽方面，需要符合国家标准或部门标准，以确保施工过程中不会出现误操作和漏洞。

总之，是工程建设不可或缺的一部分，它直接关系到工程的建设质量和进度。

通过严格遵守图纸命名规范、图纸尺寸规范、图纸布局规范、规格和标注的规范、以及图纸字体和线宽的规范，可以保证施工过程的顺利进行，从而保证工程的质量和进度，为建筑行业的发展做出贡献。

工程施工图编制标准一、前言工程施工图是工程设计成果的重要组成部分，是施工现场操作的重要依据。

为确保工程施工图的准确、完备和规范，提高工程施工质量，减少工程施工事故，特制定本标准。

二、编制依据1.《建设工程施工图深化设计细则》2.《建设工程施工图编制规范》3.《建设工程图样科计量标准》4.《建设工程施工图软件应用规范》三、编制原则1.工程施工图必须满足工程设计要求和规范要求；2.工程施工图必须准确、完整、规范、清晰；3.工程施工图必须符合国家规定的图样标准和技术标准。

四、编制流程1.勘察设计交底进行项目勘察设计交底，明确工程设施及要求，为工程施工图编制奠定基础。

2.施工图设计根据设计要求，进行施工图的详细设计，包括平面布置、立面剖面、构造详情等，符合相关规范和标准要求。

3.施工图审核由专业人员对施工图进行审核，确保施工图准确、完整、规范。

4.施工图签发经审核通过的施工图由设计主管部门签发，成为正式施工工具。

5.施工现场管理在施工现场对施工图进行有效管理，确保施工图的正确使用和准备。

五、编制要求1.工程施工图必须符合国家规定的图样标准和技术标准；2.工程施工图必须清晰，文字、图形有序排列，符号标注正确；3.工程施工图必须准确，尺度准确，尺寸标注清晰；4.工程施工图必须完整，各项参数、材料信息齐全；5.工程施工图必须规范，符合相关规范的要求。

六、相关符号标准1.图形标准：按照《建设工程图样科计量标准》进行标注；2.文字标准：采用宋体字体，字形工整，字体大小明确；3.符号标准：采用常见的工程符号，标注规范，避免混淆。

七、审查评估1.工程施工图经设计主管部门审核通过，方可施工；2.施工现场根据实际情况对施工图进行调整和改善，确保施工质量。

八、附则1.本标准由XX设计研究院制定，经过相关专业人员评审通过；2.本标准的解释权归XX设计研究院所有；3.本标准实施时间自XXX年X月X日起生效。

以上便是关于工程施工图编制标准的详细内容，根据标准的要求，工程施工图必须符合规范、准确、完整、规范，确保工程施工质量和安全。

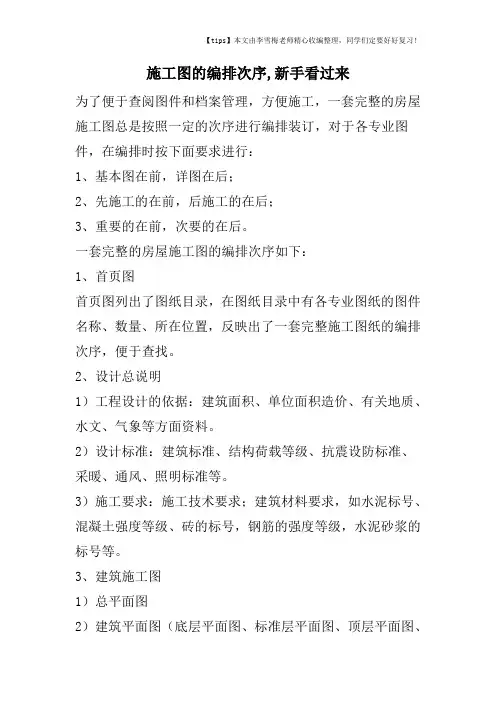

施工图的编排次序,新手看过来
为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：
1、基本图在前，详图在后；
2、先施工的在前，后施工的在后；
3、重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：
1、首页图
首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

2、设计总说明
1）工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

2）设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等。

3）施工要求：施工技术要求；建筑材料要求，如水泥标号、混凝土强度等级、砖的标号，钢筋的强度等级，水泥砂浆的标号等。

3、建筑施工图
1）总平面图
2）建筑平面图（底层平面图、标准层平面图、顶层平面图、
屋顶平面图）
3）建筑立面图（正立面图～背立面图～侧立面图）
4）建筑剖面
5）建筑详图（厨厕详图、屋顶详图、外墙身详图、楼梯详图、门窗详图、安装节点详图等）。

4、结构施工图
1）结构设计说明
2）基础平面图、基础详图
3）结构平面图（楼层结构平面图～屋顶结构平面图）
4）构件详图（楼梯结构施工图～现浇构件配筋图）。

5、给排水施工图
管道平面图、管道系统图、管道加工安装详图、图例及施工说明。

6、采暖通风施工图
管道平面图、管道系统图、管道加工安装详图、图例及施工说明。

7、电气施工图
线路平面图、线路系统图、线路安装详图、图例及施工说明。

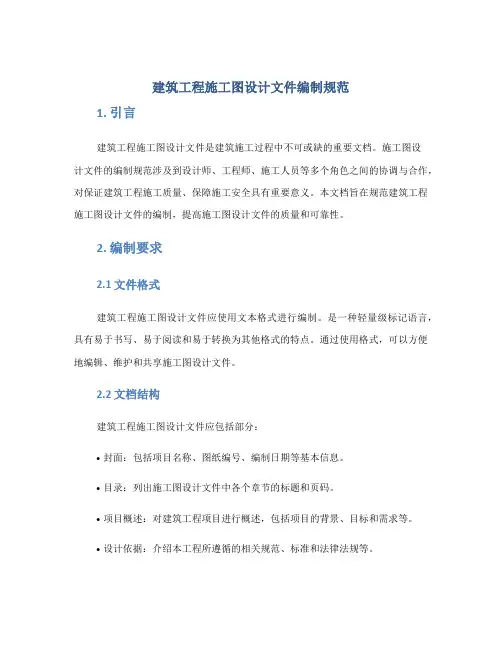

建筑工程施工图设计文件编制规范1. 引言建筑工程施工图设计文件是建筑施工过程中不可或缺的重要文档。

施工图设计文件的编制规范涉及到设计师、工程师、施工人员等多个角色之间的协调与合作，对保证建筑工程施工质量、保障施工安全具有重要意义。

本文档旨在规范建筑工程施工图设计文件的编制，提高施工图设计文件的质量和可靠性。

2. 编制要求2.1 文件格式建筑工程施工图设计文件应使用文本格式进行编制。

是一种轻量级标记语言，具有易于书写、易于阅读和易于转换为其他格式的特点。

通过使用格式，可以方便地编辑、维护和共享施工图设计文件。

2.2 文档结构建筑工程施工图设计文件应包括部分：•封面：包括项目名称、图纸编号、编制日期等基本信息。

•目录：列出施工图设计文件中各个章节的标题和页码。

•项目概述：对建筑工程项目进行概述，包括项目的背景、目标和需求等。

•设计依据：介绍本工程所遵循的相关规范、标准和法律法规等。

•设计内容：详细说明建筑工程的设计内容，包括建筑平面布置、结构设计、设备安装等。

•标准规范：对施工图设计中涉及的标准规范进行解释和说明。

•工程量清单：列出建筑工程施工过程中所需的材料和工程量。

•施工工艺：介绍建筑工程施工过程中所需的工艺流程和操作规范。

•质量控制：说明建筑工程施工过程中的质量控制要求和措施。

•安全管理：介绍建筑工程施工过程中的安全管理要求和措施。

•附录：包括一些需要补充说明的技术资料、图纸和表格等。

2.3 内容要求建筑工程施工图设计文件应满足要求：•准确性：设计文件中的内容应准确无误，符合相关技术规范和标准要求。

•完整性：设计文件中的内容应完整，不遗漏重要的设计要点和技术细节。

•一致性：设计文件中的各个部分应相互衔接，没有矛盾和冲突。

•规范性：设计文件的编制应符合相关的规范和标准，统一使用规定的符号、单位和术语。

3. 编制流程建筑工程施工图设计文件的编制流程应包括步骤：1.需求调研：了解建筑工程项目的需求和要求，明确设计目标。

房屋建筑施工图分类、内容及编制顺序建造一幢房屋要有施工图纸.根据房屋建筑简易复杂程度,少则几张、十几张；复杂的多则几十张甚至上百张。

如前所述，一个建筑物从设计到施工要经过初步设计、技术设计及施工图绘制阶段的几个程序。

而房屋建筑施工图则是土建工程各专业工种施工的依据，也是专业图，即通常所说“按图施工”。

因此，从事建筑专业的各类人员必须掌握绘制施工图纸，熟悉和看懂施工图。

一、施工图的分类工业与民用建筑施工图按专业分，有建筑、结构、给水排水、采暖通风和电气几个专业图纸组成。

各专业图纸又分基本图纸和详图二部分。

基本图纸表明全局性的内容，详图则表明局部或某一构件的详细做法和尺寸。

按内容分类，应包括总平面图、建筑施工图、结构施工图、水暖、电气等各专业图纸。

二、施工图内容和编制顺序全局性图纸在前，局部性图纸在后，先施工的在前，后施工的在后；主要的在前，次要的在后。

图纸目录和总说明附于施工图之前。

（1）图纸目录（又称“标题页”或“首页图”）：主要说明该工程是由哪几个专业图纸所组成，各专业图纸名称、张数和图号顺序。

其目的是便于查找图纸。

一般列出工程名称、工程编号、建筑面积等。

（2）总说明：主要说明工程的概况和总的要求。

包括工程设计依据（如地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准）；施工要求（如施工技术及材料要求等）。

一般中小型工程总说明不单独列出，分别写在各有关图纸中。

（3）建筑施工图（简称“建施”）：主要表示建筑物的内部内部布置情况、外部形状以及装修、构造、施工要求等。

它的基本图纸包括总平面图、平面图、立面图、剖面图、墙身剖面图等。

详图包括楼梯、门、窗、厕所、浴室及各种装修、构造等详细作法。

（4）结构施工图（简称“结施”）：主要表示承重结构的布置情况，构件类型、大小以及构造作法等。

它的基本图纸包括基础图、柱网布置图、楼层结构布置图、屋顶结构布置图等。

构件图包括柱、梁、板、楼梯、雨篷等。

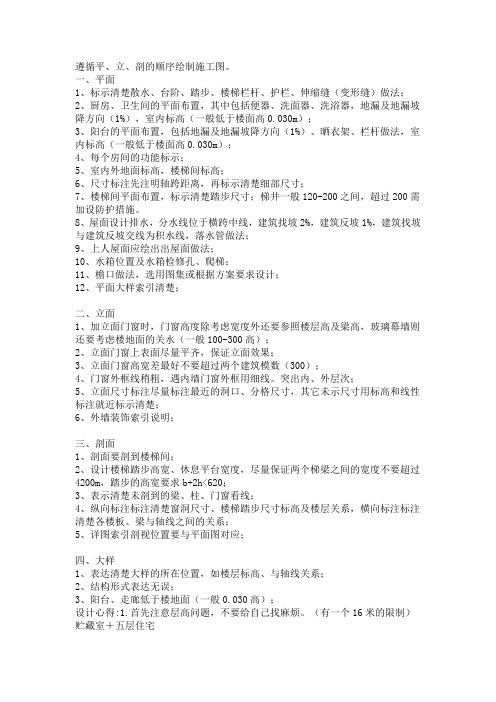

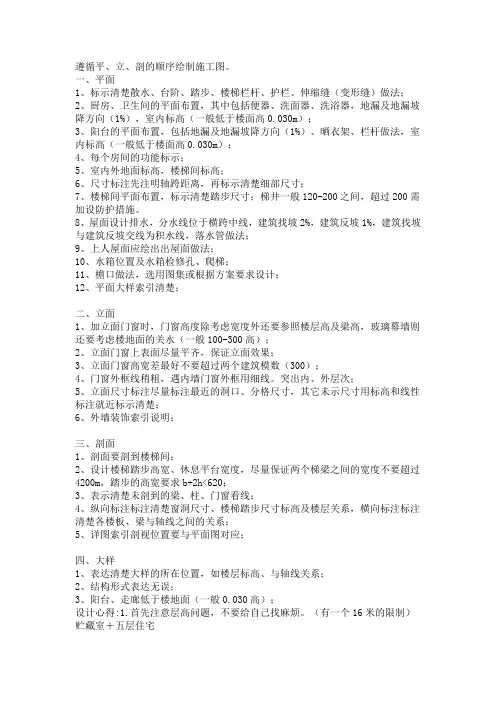

画建筑施工图顺序方法概要遵循平、立、剖的顺序绘制施工图。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

一套房屋建筑工程图的编排顺序：图纸目录、设计说明，总平面图、建筑施工图、结构施工图、设备（水、暖、点、电梯、综合布线等）施工图风向频率图图中实线距中心点最远的风向表示刮风频率最高，成为常年主导风向、平面图的阅读：（1）了解图名，比例，朝向。

（2）分析建筑平面的形状及各层的平面布置情况，从图中房间的名称可以了解各房间的使用性质。

从内部尺寸可以了解房间的净长，净宽（或面积），以及楼梯间的布置，楼梯段的踏步级数和楼梯的走向。

（3）阅读定位轴线及轴线间尺寸，了解各墙体的厚度，门、窗洞口的位置、代号及门的开启方向，门，窗的规格尺寸及数量。

（4）了解室外台阶，花池，散水，阳台，雨篷，雨水管等构造的位置及尺寸。

（5）阅读有关的符号及文字说明，查阅索引符号及其对应的详图或标准图集。

（6）从屋顶平面图中分析了解我一面构造及排水情况。

立面图的阅读：（1）阅读图名或定位轴线的编号，了解某一立面的投影方向，并对照平面图了解其朝向。

（2）分析和阅读房屋的外轮廓线，了解房屋立面的造型，层数和层高的变化。

（3）了解房屋的屋顶，雨篷，阳台，台阶，花池及勒脚等细部构造的形式和位置。

（4）了解外墙面上门窗的类型，数量，布置以及水平高度的变化。

（5）阅读标高，了解房屋室内，外的高度差及各层高度尺寸和总高度。

（6）阅读文字说明和符号，了解外墙面装饰的做法，材料和要求以及索引的详图。

剖面图的阅读：（1）阅读图名，轴线编号，绘图比例，并与底层平面图对照，确定剖面图的剖切位置，投影方向。

（2）从图中了解房屋从室外地面到屋顶竖向各部位的构造做法和结构形式，了解墙体与楼面，地面，梁板，楼梯，屋面等构件之间的相互连接关系和材料做法等（3）看房屋各水平面的标高及尺寸标注，从而了解房屋的层高和总高，外墙各层窗（门）洞口和窗间墙的高度，室内门的高度，室内外高差，被剖切到的墙体的轴线间尺寸等（4）阅读图中的文字说明及索引符号，了解有关细部的构造及做法，在剖面图中表示楼地面，屋面的构造时，通常用一引出线并分别按构造层次顺序列出材料及做法说明。

施工图编制统一规定施工图编制是工程建设中不可或缺的一环，它是将设计图纸转化为施工实际操作的紧要过程。

施工图编制统一规定的目的是规范施工图的编制，保证工程设计的精准性、合理性和优越性，最后确保工程建设的安全、高质量和高效率。

本文将从施工图编制流程、要求和注意事项三个方面，认真阐述施工图编制的统一规定。

一、施工图编制流程1. 文件整理阶段：收到设计文件后，需要对文件进行整理、分类、编号、归档和维护，以确保文件的完整性和易于查阅。

2. 方案评审阶段：设计方案的评审是施工图编制的前提，评审结果应作为施工图编制的基础。

3. 细化设计阶段：在设计方案基础上，进行细化设计，包括构造、材料、尺寸等方面的设计，细化设计结果应与设计文件相符。

4. 确定施工图方案：依据工程实际情况，确定施工图方案。

应考虑到基础土层情况、施工工艺、结构措施、安全要求等因素，最后确保施工图方案的可行性和安全性。

5. 制作施工图：在确定施工图方案后，进行施工图的制作。

每一张施工图应清楚、精准、完整、规范。

6. 施工图审核阶段：施工图编制后进行内部审核，对施工图内容和质量进行全面检查，确保其符合要求。

7. 施工图批准阶段：经过审核合格的施工图，由建设单位进行审查并进行施工图的批准。

二、施工图编制要求1. 清楚性要求：每一张施工图应清楚、精准、完整、规范，其中文字、符号、图形等应具备清楚易懂、逻辑严密等特点。

2. 一致性要求：施工图的各部分应保持一致性，各种实体、尺寸和比例应符合设计规定。

3. 技术规范要求：施工图应符合相关的设计和规范，如图纸格式规范、制图规定等。

4. 序号化和归档要求：每一个施工图文件应当进行实在编号、归档和维护，以便于管理和查阅。

5. 总体分解精准要求：对于大型工程的施工图，应进行总体分解并明确各子系统之间的关系，以便于实际操作。

6. 工序、措施要求：施工图应反映出不同工序和措施的操作步骤和要求，以达到工程建设的安全、高质量和高效率。

施工图的编制及使用方法详解施工图是建筑工程中非常重要的一环，它是建筑设计方案的具体实施图纸，也是施工过程中的指南。

本文将详细介绍施工图的编制和使用方法。

一、施工图的编制1.方案设计：在进行施工图的编制之前，首先需要完成方案设计。

方案设计是根据建筑设计要求和功能需求，对建筑的整体布局、结构形式、材料选用等进行规划和设计。

方案设计完成后，才能进一步进行施工图的编制。

2.平面图绘制：平面图是施工图的基础，它反映了建筑物在水平方向上的布局和空间关系。

在平面图的绘制中，需要标注建筑物的大小、位置、房间分区、门窗位置等。

同时，还需要考虑到建筑物的通风、采光、安全等因素。

3.立面图绘制：立面图是建筑物在垂直方向上的外观图，它展示了建筑物的外墙、窗户、门、楼梯等细节。

在立面图的绘制中，需要注意建筑物的比例、对称性以及与周围环境的协调性。

4.剖面图绘制：剖面图是建筑物在垂直方向上的切面图，它展示了建筑物内部的结构和布局。

在剖面图的绘制中，需要标注建筑物的楼层高度、梁柱位置、管道走向等信息。

同时，还需要考虑到建筑物的结构安全和功能需求。

5.细部图绘制：细部图是对建筑物中的细节部分进行详细展示的图纸，它包括了墙体、地面、屋顶、门窗等各个部位的细节构造。

在细部图的绘制中，需要考虑到材料的选择、施工工艺和装饰效果。

二、施工图的使用方法1.施工指导：施工图是施工过程中的重要指导，它提供了建筑物各个部位的具体尺寸、位置和材料要求，为施工人员提供了明确的工作指导。

施工人员在进行施工时，需要根据施工图进行测量、布置和施工，确保施工质量和进度。

2.材料采购：施工图中标注了建筑物所需的各种材料和设备，包括砖石、钢筋、水泥、油漆等。

施工人员可以根据施工图中的材料要求，进行材料的采购和验收，确保施工过程中使用的材料符合质量标准。

3.质量控制：施工图中标注了建筑物各个部位的尺寸和质量要求，施工人员可以根据施工图进行施工过程中的质量控制。

例如，在进行砌墙施工时，施工人员可以根据施工图中的砌筑标高和墙体厚度要求进行施工，确保墙体的质量达到设计要求。

施工图制图规范装饰施工图CAD制图规范1．总则1．1、目的1．1．1规范化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规范化管理和成果的共享。

1．2、适用范围1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。

1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。

1．3、工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。

1．4、依据1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。

2．图纸排序2．1 施工图编排顺序：1、图纸封面（注明：①.工程名称②.设计或施工单位③.日期。

）2、设计说明（图纸包含内容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。

主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等）3、图纸目录（注明：页码、图纸名称、图号、图幅。

工程名称、建设单位、施工单位、设计单位、日期）。

4、装饰施工图注明房间名称、家具布置、标高。

②吊顶平面布置图注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。

注明吊顶材料、造型尺寸、窗帘盒、设备等。

标出造型吊顶的剖切索引、标高。

规格板用箭头表示出排起始方向。

③.（平面）门（窗）墙体定位图（无家具、标高等）注明门窗的尺寸、型号（Mxay 、Cxay）。

x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。

将同类型不同型号墙体编号区分，并列图列表。

将门窗洞尺寸列入此图。

④.固定家具、地面材料及索引图注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。

施工图的编排原则中，重要的在[1]，次要的在[2]。

1 的指定答案：[未给定]2 的指定答案：[未给定]1 的正确答案：前前面2 的正确答案：后后面反馈：错了问题38 得0 分，满分3 分图样中的定位轴线有[1]、[2]和[3]三种。

1 的指定答案：[未给定]2 的指定答案：[未给定]3 的指定答案：[未给定]1 的正确答案：横轴线纵轴线附加轴线2 的正确答案：纵轴线横轴线附加轴线3 的正确答案：附加轴线纵轴线横轴线反馈：错了问题39 得0 分，满分3 分绘图的图板有[1]规格，而图纸则有[2]图幅大小。

1 的指定答案：[未给定]2 的指定答案：[未给定]1 的正确答案：三种三个2 的正确答案：五种五个反馈：错误问题40 得0 分，满分3 分标高是用来标注建筑高度的一种尺寸形式，其中是恒定不变的是[1]，而视具体情况可变的是[2]。

1 的指定答案：[未给定]2 的指定答案：[未给定]1 的正确答案：绝对标高2 的正确答案：相对标高反馈：错误问题41 得2 分，满分2 分在图样中，描述字体正确的有____。

所选答案：包括汉字、数字及字母是图样中的重要组成内容是对图必要的补充说明在图样中不可或缺正确答案：包括汉字、数字及字母是图样中的重要组成内容是对图必要的补充说明在图样中不可或缺反馈：很棒问题42 得2 分，满分2 分一套完整的施工图由____构成。

所选答案：图纸目录和设计说明建筑施工图结构施工图设备施工图正确答案：图纸目录和设计说明建筑施工图结构施工图设备施工图反馈：对了问题43 得0 分，满分2 分描述定位轴线正确的有____。

所选答案：是确定主要结构或构件位置和标志尺寸的基线是建筑工程定位放线的重要依据包括横轴线和纵轴线两类横轴线和纵轴线垂直正确答案：是确定主要结构或构件位置和标志尺寸的基线是建筑工程定位放线的重要依据横轴线和纵轴线垂直反馈：可惜问题44 得0 分，满分2 分绘制图样的图板型号包括____。
