背散射电子衍射EBSD

ebsd测大小角度晶界原理
EBSD（电子背散射衍射）是一种材料表征技术，它利用电子束
与晶体表面相互作用时产生的背散射衍射图样来获取关于晶体结构、晶界取向和晶粒取向的信息。

通过分析这些信息，可以测量晶界的
大小和角度。

在EBSD测量中，首先需要将样品表面抛光，以确保获得清晰的
电子背散射衍射图样。

然后使用电子束照射样品表面，观察并记录
背散射衍射图样。

这些图样包含了关于晶粒取向和晶界取向的信息。

通过分析这些图样，可以确定晶界的位置、取向和长度。

晶界
的大小可以通过测量晶界的长度来确定，而晶界的角度可以通过比
较相邻晶粒的取向来计算。

EBSD测量晶界大小和角度的原理基于晶体学原理和电子衍射的
物理原理。

晶界是相邻晶粒之间的界面，通过分析不同晶粒的取向，可以确定晶界的角度。

同时，晶界的长度可以通过测量相邻晶粒之
间的距离来确定。

总的来说，EBSD测量晶界大小和角度的原理是基于电子背散射
衍射图样中包含的晶体结构信息，通过分析这些信息来确定晶界的位置、大小和角度。

这项技术在材料科学和工程领域中具有重要的应用，可以帮助研究人员深入了解材料的微观结构和性能。

EBSD的工作原理结构及操作EBSD全称为电子背散射衍射（Electron BackscatterDiffraction），是一种通过分析电子背散射衍射模式来获取材料晶体结构信息的技术。

它有效地结合了电子显微镜和X射线衍射的优点，具有高分辨率、低损伤、大尺寸范围和材料相组成信息等特点。

EBSD的工作原理基于电子束的相互作用和散射行为。

当电子束照射到材料表面时，一部分电子通过弹性散射返回到探测器上，形成背散射衍射图样。

这些电子经历了物理、电子和磁场散射，产生了衍射纹样。

EBSD通过分析和解释这些衍射图样，可以获取材料的晶体结构信息和晶体取向。

EBSD的结构主要包括电子显微镜、电子束激发系统、电子背散射检测系统和计算机数据处理系统。

电子显微镜是EBSD系统的主要部件，它提供高分辨率的成像功能和电子束对材料表面的激发。

电子束激发系统产生高能量的电子束并控制其扫描方向和扫描速度。

电子背散射检测系统用于收集和记录背散射衍射图样，它一般包括光学显微镜、背散射探测器和互动器。

计算机数据处理系统对采集到的衍射图样进行处理、解析和分析，得到所需的晶体结构和取向信息。

EBSD的操作步骤一般包括样品制备、样品放置和显微镜调整、样品扫描和收集衍射图样、数据处理和分析。

在样品制备方面，需要把材料切割成薄片、抛光并清洁表面。

将样品放入电子显微镜的样品台上，并调整显微镜的对焦、放大倍数、对比度等参数，以获得清晰的图像。

接下来，在适当的电子束参数下，对样品进行扫描，收集并记录背散射衍射图样。

最后，利用计算机软件对收集到的图样进行处理和分析，提取出材料的晶体结构信息和取向数据。

EBSD广泛应用于材料科学、凝聚态物理、地质学、金属学等领域。

在材料科学中，EBSD可以用于研究材料的微观结构、晶粒取向、晶体成长等问题。

在地质学中，EBSD用于分析和解释岩石、矿物的晶体结构和成因。

在金属学中，EBSD可以用于评估金属的晶体取向、应力状态和组织演变等。

对EBSD的理解及应用EBSD是电子背散射衍射技术（Electron Backscatter Diffraction）的缩写，是一种常用于材料科学和工程领域的表征方法。

其原理是利用电子束经过材料后，被背散射散射回来的电子与入射电子发生衍射现象，通过测量衍射图样的形态和强度来获取材料的晶体结构、取向以及晶界等信息。

EBSD的应用领域广泛，例如:1. 材料学研究：EBSD可以用来研究材料的晶体结构、晶体取向以及晶体缺陷等信息，从而增加对材料的认识。

例如，可以用EBSD来研究合金材料的晶粒取向与机械性能之间的关系，优化材料的制备工艺。

2. 金属学研究：EBSD可用于研究金属材料的晶体取向与力学行为之间的关系。

通过观察材料中晶体的取向分布，可以了解材料的力学性能、塑性变形机制等。

此外，还可以用EBSD分析区域选区电子衍射（Selected Area Electron Diffraction）数据，对金属晶体的三维取向进行建模和姿态分析。

3. 薄膜和界面研究：EBSD在研究薄膜和界面的晶体结构、晶界取向和位错密度等方面具有广泛的应用。

通过EBSD可以获得薄膜/基底的晶体取向分布、晶界的取向关系等信息，进一步了解薄膜的生长机制和界面的结构演化。

4. 小晶粒材料研究：对于小晶粒材料，传统的衍射方法往往由于粒子尺寸太小而无法获取充分的衍射信息。

而EBSD则可以通过对大量小尺寸晶体的衍射数据进行统计，还原出材料的晶体结构和取向信息。

这对于研究纳米材料、纳米晶、亚微米晶等具有重要意义。

5. 力学性能研究：EBSD可以用来研究材料的力学性能，如塑性变形、屈服行为和断裂特性等。

通过EBSD可以获得材料中晶体取向的信息，从而解析材料的力学行为与晶体结构之间的关系。

除了上述应用领域外，EBSD在材料科学与工程的其他领域也有广泛的应用，例如焊接等工艺的优化、热处理过程的研究、高温合金的应力分析等。

总结起来，EBSD是一种非常强大的材料表征方法，可以通过分析衍射图样的形态和强度，获得材料的晶体结构、晶体取向、位错密度等信息。

ebsd测试原理
EBSD测试是一种用于材料微观结构分析的技术，可以通过对材料表面进行电子背散射衍射来获取样品的晶体学信息。

EBSD测试原理基于电子与晶体中原子的相互作用，可以通过样品表面反射出来的电子图案来确定晶体结构和晶向。

在EBSD测试中，使用高能电子束照射样品表面，使得电子与样品原子相互作用。

这些反射和散射的电子被收集并转换成数字信号，然后进行计算机处理。

通过对这些数字信号进行分析和比较，可以确定晶体结构、取向、形貌等信息。

EBSD测试可以用于各种材料的分析，包括金属、陶瓷、半导体等。

它在材料科学研究和工业生产中具有广泛应用。

例如，在金属加工中，EBSD测试可以帮助确定金属晶粒方向和取向分布，进而优化加工参数和提高产品质量。

除了上述应用外，EBSD测试还可以用于纳米材料、薄膜等微观结构的分析。

它具有高精度、高分辨率、非破坏性等优点，在现代材料科学研究中得到广泛应用。

总的来说，EBSD测试原理基于电子与晶体中原子的相互作用，通过对
样品表面反射出来的电子图案进行分析和比较，可以确定材料的晶体学信息。

它是一种重要的材料分析技术，在材料科学研究和工业生产中具有广泛应用。

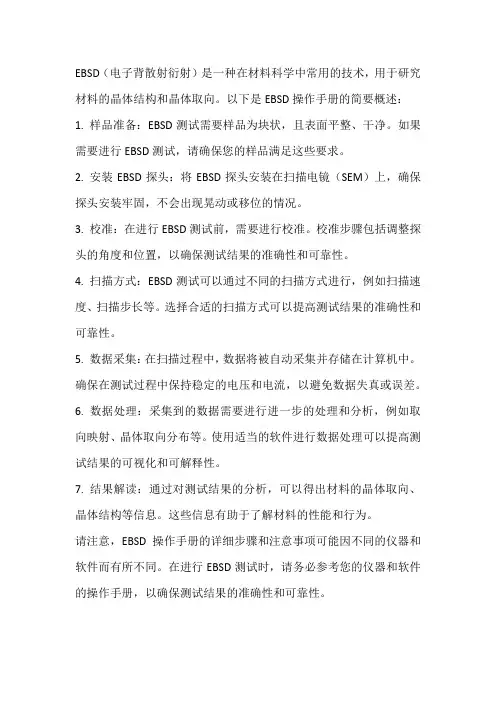

EBSD（电子背散射衍射）是一种在材料科学中常用的技术，用于研究材料的晶体结构和晶体取向。

以下是EBSD操作手册的简要概述：1. 样品准备：EBSD测试需要样品为块状，且表面平整、干净。

如果需要进行EBSD测试，请确保您的样品满足这些要求。

2. 安装EBSD探头：将EBSD探头安装在扫描电镜（SEM）上，确保探头安装牢固，不会出现晃动或移位的情况。

3. 校准：在进行EBSD测试前，需要进行校准。

校准步骤包括调整探头的角度和位置，以确保测试结果的准确性和可靠性。

4. 扫描方式：EBSD测试可以通过不同的扫描方式进行，例如扫描速度、扫描步长等。

选择合适的扫描方式可以提高测试结果的准确性和可靠性。

5. 数据采集：在扫描过程中，数据将被自动采集并存储在计算机中。

确保在测试过程中保持稳定的电压和电流，以避免数据失真或误差。

6. 数据处理：采集到的数据需要进行进一步的处理和分析，例如取向映射、晶体取向分布等。

使用适当的软件进行数据处理可以提高测试结果的可视化和可解释性。

7. 结果解读：通过对测试结果的分析，可以得出材料的晶体取向、晶体结构等信息。

这些信息有助于了解材料的性能和行为。

请注意，EBSD操作手册的详细步骤和注意事项可能因不同的仪器和软件而有所不同。

在进行EBSD测试时，请务必参考您的仪器和软件的操作手册，以确保测试结果的准确性和可靠性。

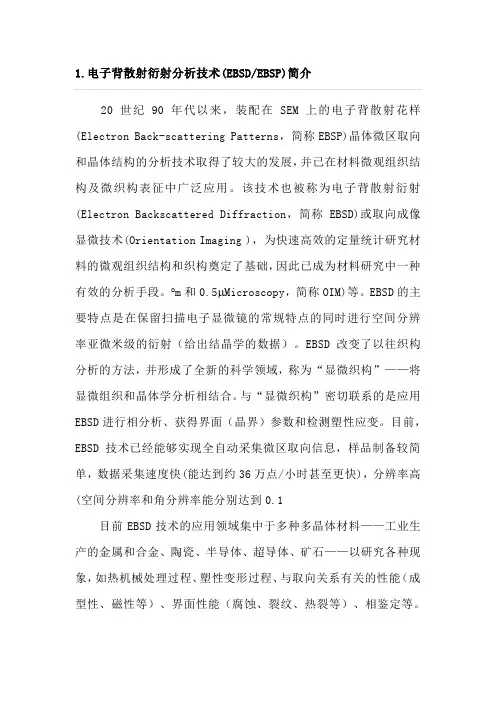

1.电子背散射衍射分析技术(EBSD/EBSP)简介20世纪90年代以来，装配在SEM上的电子背散射花样(Electron Back-scattering Patterns，简称EBSP)晶体微区取向和晶体结构的分析技术取得了较大的发展，并已在材料微观组织结构及微织构表征中广泛应用。

该技术也被称为电子背散射衍射(Electron Backscattered Diffraction，简称EBSD)或取向成像显微技术(Orientation Imaging )，为快速高效的定量统计研究材料的微观组织结构和织构奠定了基础，因此已成为材料研究中一种有效的分析手段。

︒m和0.5μMicroscopy，简称OIM)等。

EBSD的主要特点是在保留扫描电子显微镜的常规特点的同时进行空间分辨率亚微米级的衍射（给出结晶学的数据）。

EBSD改变了以往织构分析的方法，并形成了全新的科学领域，称为“显微织构”——将显微组织和晶体学分析相结合。

与“显微织构”密切联系的是应用EBSD进行相分析、获得界面（晶界）参数和检测塑性应变。

目前，EBSD技术已经能够实现全自动采集微区取向信息，样品制备较简单，数据采集速度快(能达到约36万点/小时甚至更快)，分辨率高(空间分辨率和角分辨率能分别达到0.1目前EBSD技术的应用领域集中于多种多晶体材料——工业生产的金属和合金、陶瓷、半导体、超导体、矿石——以研究各种现象，如热机械处理过程、塑性变形过程、与取向关系有关的性能（成型性、磁性等）、界面性能（腐蚀、裂纹、热裂等）、相鉴定等。

2. 电子背散射衍射的工作原理2.1 电子背散射衍射花样（EBSP）在扫描电子显微镜（SEM）中，入射于样品上的电子束与样品作用产生几种不同效应，其中之一就是在每一个晶体或晶粒内规则排列的晶格面上产生衍射。

从所有原子面上产生的衍射组成“衍射花样”，这可被看成是一张晶体中原子面间的角度关系图。

图1是在单晶硅上获得的花样。

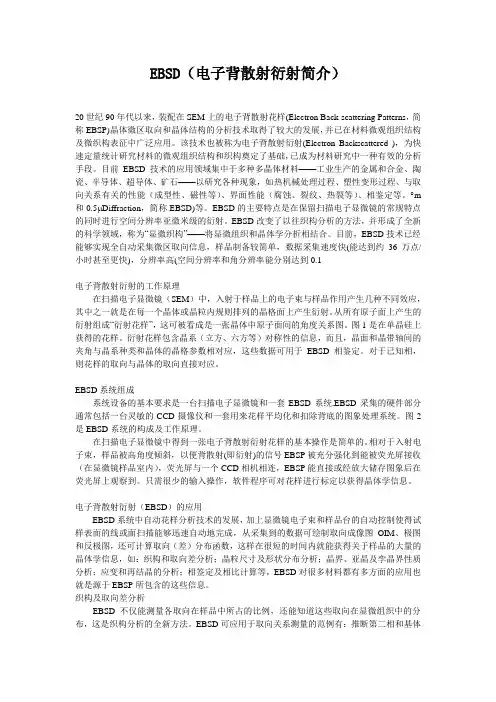

EBSD（电子背散射衍射简介）20世纪90年代以来，装配在SEM上的电子背散射花样(Electron Back-scattering Patterns，简称EBSP)晶体微区取向和晶体结构的分析技术取得了较大的发展，并已在材料微观组织结构及微织构表征中广泛应用。

该技术也被称为电子背散射衍射(Electron Backscattered )，为快速定量统计研究材料的微观组织结构和织构奠定了基础，已成为材料研究中一种有效的分析手段。

目前EBSD技术的应用领域集中于多种多晶体材料——工业生产的金属和合金、陶瓷、半导体、超导体、矿石——以研究各种现象，如热机械处理过程、塑性变形过程、与取向关系有关的性能（成型性、磁性等）、界面性能（腐蚀、裂纹、热裂等）、相鉴定等。

︒m 和0.5μDiffraction，简称EBSD)等。

EBSD的主要特点是在保留扫描电子显微镜的常规特点的同时进行空间分辨率亚微米级的衍射。

EBSD改变了以往织构分析的方法，并形成了全新的科学领域，称为“显微织构”——将显微组织和晶体学分析相结合。

目前，EBSD技术已经能够实现全自动采集微区取向信息，样品制备较简单，数据采集速度快(能达到约36万点/小时甚至更快)，分辨率高(空间分辨率和角分辨率能分别达到0.1电子背散射衍射的工作原理在扫描电子显微镜（SEM）中，入射于样品上的电子束与样品作用产生几种不同效应，其中之一就是在每一个晶体或晶粒内规则排列的晶格面上产生衍射。

从所有原子面上产生的衍射组成“衍射花样”，这可被看成是一张晶体中原子面间的角度关系图。

图1是在单晶硅上获得的花样。

衍射花样包含晶系（立方、六方等）对称性的信息，而且，晶面和晶带轴间的夹角与晶系种类和晶体的晶格参数相对应，这些数据可用于EBSD相鉴定。

对于已知相，则花样的取向与晶体的取向直接对应。

EBSD系统组成系统设备的基本要求是一台扫描电子显微镜和一套EBSD系统.EBSD采集的硬件部分通常包括一台灵敏的CCD摄像仪和一套用来花样平均化和扣除背底的图象处理系统。

电子背散射衍射1电子背散射衍射的简介电子背散射衍射（Electron Back-Scatter Diffraction，EBSD）是晶体结构分析的一种传统方法，它是以电子束来替代X射线用于形变观察，广泛应用于金属材料组织及多孔性材料研究。

EBSD在研究中用于主动探测分子结构，其系统可以仅由单个晶体单元测定，从而可以以极低的效率读取电子微结构信息。

相比于X射线衍射，EBSD在晶体结构观察方面有较强的应用效果，特别是在研究深处球形低密度晶体和无晶格结构的材料的表征。

2基本原理EBSD是将电子束抛射到被观察的样品上，电子的射线的反射波会振动各个位置的原子，产生一个和电子光的特性提供的计算机图形表示的尖峰信号，收集这些尖峰信号可以计算出该样品晶体结构的方位。

EBSD是一种非破坏测试方法，可以准确获取样品的晶体结构信息，非常适合大面积测量。

在确定晶体结构时可以使用点状法，也可以使用条状法，其中点状法对非晶质样品、复杂结构样品和小尺寸样品更有效。

3主要用途1、EBSD用于研究晶体和低晶体的空间组织和多孔性，在于探测和辨识复杂的晶体结构和力学行为；2、EBSD用于研究金属材料和非晶质样品的晶界行为，例如调控材料厚度，研究其形变和特殊缺陷后的晶界演变状态；3、EBSD用来识别材料表面质量，分析迁移缺陷和外加压力的影响；4、EBSD也用于研究产品的性能，测量非晶态材料的非晶核尺寸和分布；5、EBSD也可以用来研究工程材料的拉伸性能，模型推导的工艺优化设计；6、EBSD对于研究织物纤维表面构造和孔洞分布，有很高的效率；7、EBSD也常用于研究表面磨损和磨耗性能，了解材料抗冲量等性能指标。

4问题和发展虽然EBSD技术具有很多优点，但存在一些问题，比如它的测量速度较慢，并且需要做许多设置，这可能会对科学家应用EBSD技术造成一定影响。

另外，由于EBSD需要较多的信号来绘制空间晶体结构图形，仅使用一个检测器可能无法获得足够的信号，因此EBSD的数据量会比一般电子显微镜大。

ebsd原理EBSD（Electron Backscatter Diffraction）是一种通过电子背散射衍射技术来研究材料晶体结构和晶粒取向的方法。

它是一种非常强大的显微组织分析技术，可以在纳米尺度上获取晶体学信息。

在材料科学和工程领域，EBSD技术被广泛应用于金属、合金、陶瓷、半导体等材料的研究和分析中。

EBSD技术的原理基于电子与晶体结构的相互作用。

当高能电子束照射到样品表面时，部分电子会被样品中的原子散射。

这些散射的电子会呈现出特定的衍射图样，这些图样包含了关于晶体结构的信息。

通过收集和分析这些衍射图样，可以确定材料中晶粒的取向、晶界的性质以及位错等信息。

EBSD技术的关键是利用电子显微镜来获取高分辨率的衍射图样，并通过计算机软件对这些图样进行处理和分析。

在实际应用中，EBSD技术通常与扫描电子显微镜（SEM）结合使用，这样可以在显微镜下直接观察样品表面的形貌，并获取与晶体学相关的信息。

EBSD技术在材料科学和工程领域有着广泛的应用。

首先，它可以用于研究材料的晶粒取向分布，从而揭示材料的微观组织特征。

其次，EBSD技术还可以用于分析材料的相变、位错分布、应变状态等重要参数，为材料性能的优化提供重要依据。

此外，EBSD技术还可以用于研究材料的疲劳、蠕变、再结晶等变形行为，为材料加工和工程应用提供支持。

总的来说，EBSD技术作为一种先进的材料显微组织分析技术，对于理解材料的微观结构和性能具有重要意义。

随着电子显微镜和计算机软件的不断发展，EBSD技术将会在材料科学和工程领域发挥越来越重要的作用，为新材料的研发和应用提供强大的支持。

在实际应用中，EBSD技术需要结合丰富的材料学知识和专业的分析技能。

研究人员需要对材料的组织结构、晶体学理论和电子显微镜操作有着深入的了解，才能准确地进行样品的制备和分析。

同时，对于EBSD数据的处理和解释也需要一定的专业知识和经验，以确保分析结果的准确性和可靠性。

电子背散射衍射电子背散射衍射（ElectronBackscatterDiffraction，简称EBSD）是一种能够测量晶体中晶界的结构信息的技术，它可以用于研究材料的结构，以及晶体内部晶体缺陷的角色。

它是由电子束在晶体表面上发射产生的散射结果得出的，能够揭示细小晶体结构的构造特征，可以用于研究金属、块状结构以及半导体等材料。

电子背散射衍射由早期的修正非几何衍射衍射（MFD）和电子衍射衍射（EDD）开发而来，它在1973年被第一次用于探测晶体周期晶体的晶界，并由此释放出更多的晶体结构信息。

电子背散射衍射是一个重要的衍射技术，它通过测量电子在晶体表面的散射行为，能够测量出晶界的比例常数（lattice constants）以及晶体内部的衍射矢量。

因此，它可以用来分析晶体中重要结构特征，比如晶体布局、原子缺陷、晶体结构偏向以及结构异常等。

电子背散射衍射过程基本是由电子束发射得到的，这一过程是可逆的，因此它能够准确测量晶体内部晶界的结构信息，得到更多有用的结构信息。

除此之外，电子背散射衍射技术还拥有高精度，可以测量出晶体的衍射场的分辨率和精度，以及晶体内部结构的特征尺寸，这非常有利于结构特性的测量和分析。

电子背散射衍射技术有多种用途，比如高分辨率图像重构、快速结构成像、材料微结构分析、金属工艺反馈、非晶合金结构分析等，可以用来辅助设计和建模的结构分析。

它还可以用来研究材料的组成，晶体缺陷的角色，以及晶体结构的偏好性等。

总之，电子背散射衍射是一种重要的科学和工程技术，其中的技术可用于研究金属、材料、半导体等材料的晶体结构特征。

它不仅能够测量出晶体的衍射场的分辨率和精度，而且能够准确揭示晶体内部晶界的特征，这些特征对材料的性能及耐久性有着重要的影响。

另外，它还拥有多种应用，比如图像重构、快速结构成像、材料微结构分析等，可以用来辅助设计和建模的结构分析。

因此，电子背散射衍射是一种值得推崇的衍射技术。

ebsd操作规程EBSD操作规程1. EBSD（电子背散射衍射仪）简介EBSD是一种高分辨率显微镜技术，用于研究晶体的结构和取向。

EBSD仪器以电子束作为探针，通过测量电子在晶体中的背散射衍射图样，来分析晶体的取向、晶格畸变和显微组织等信息。

以下是EBSD操作规程。

2. 仪器准备- 检查EBSD设备是否处于正常工作状态，并确保设备连接稳固。

- 检查以确保样品准备区域的清洁度，并清洗操作台面以确保无杂质。

- 检查计算机连接以确保能够正常保存数据。

3. 样品准备- 准备样品，将其切割到适当的尺寸和形状以适应EBSD标本台。

- 清洗样品，使用酒精或其他适当溶剂清洗样品表面以去除油脂和污垢。

- 通过抛光样品表面，以最大程度地减少表面的加工痕迹和残余应力。

- 在样品表面涂覆薄薄的导电涂料，以提供电子束的导电通路。

4. 样品装配- 将样品固定到EBSD标本台上，确保样品与台面之间的接触稳固。

- 确保样品的面能够与电子束方向垂直。

5. 操作参数设置- 启动EBSD软件，并按照仪器的操作指南进行相关参数设置，例如电子加速电压、工作距离等。

- 设置扫描区域的大小和扫描步长，以确保获取到足够的取向数据。

- 设置数据采集速度和质量，以平衡快速数据采集和高质量数据的需求。

6. 执行EBSD扫描- 在EBSD软件中选择扫描功能，并将电子束准确地定位在要扫描的区域上。

- 开始扫描，等待电子束在样品表面扫描，并记录背散射衍射图像。

7. 数据分析和解释- 将采集到的背散射衍射图样导入EBSD软件中进行分析。

- 使用软件提供的工具，对数据进行取向分析、图像重建和晶格畸变分析。

- 解释数据，分析晶体的取向、晶格畸变和显微组织特征。

8. 数据保存和报告- 在合适的文件夹中保存EBSD数据，确保数据的完整性和安全性。

- 撰写实验报告，详细描述实验过程、参数设置和数据分析结果。

9. 仪器维护和清洁- 在使用完EBSD仪器后，及时关闭设备并清理操作区域。

EBSDI实验方法一、简介电子背散射衍射（Electron Backscatter Diffraction，简称EBSDI）是一种表面分析技术，它利用高能电子穿透材料并在内部发生非弹性散射，然后被探测器捕获来形成样品表面的衍射图案。

这种技术可以用来研究材料的晶体结构、表面形貌和微观应力等性质。

本文档将详细介绍EBSDI实验方法的步骤和注意事项。

二、实验设备1. 电子背散射衍射仪：包括电子源、样品室、探测器和数据分析系统等部分。

2. 电子束枪：产生并加速电子束。

3. 样品：需要进行分析的材料。

4. 真空系统：保持样品室的真空环境。

三、实验步骤1. 准备样品：将待测样品切成适当大小并抛光到需要的表面粗糙度，然后清洁样品表面以去除任何污垢和油脂。

最后，在近似真空条件下，使用离子束轰击样品表面以去除氧化层并产生一个干净而平坦的表面。

将待分析的样品固定在样品台上，确保样品的表面平整且与电子束方向垂直。

2. 抽真空：打开真空系统，将样品室抽至高真空状态。

3. 调整电子束参数：在EBSD系统中，需要设置许多参数，包括加速电压、电子束束流密度、探测器类型和放大倍数等。

这些参数的选择取决于样品的性质，例如它的晶体结构、厚度和化学成分等。

在设置参数之前，需要对样品进行一次初步扫描以获取有关样品特性的信息。

根据样品的性质和分析要求，调整电子束的能量、电流和照射时间等参数。

4. 进行实验：打开电子束枪，使电子束照射到样品上，同时启动探测器收集散射电子。

在扫描期间，电子束会照射样品表面，并通过背散射衍射来获取有关晶体结构和其他特性的信息。

EBSD扫描通常需要一定的时间，取决于样品的大小和复杂性等因素。

5. 数据收集：记录实验过程中的各种参数，如电子束的能量、电流、照射时间，以及探测器收集到的散射电子的数量和位置等。

6. 数据分析：将收集到的数据输入到数据分析系统中，通过软件进行处理和分析，得出样品的晶体结构、表面形貌和微观应力等信息。

说明背散射电子衍射取向衬度原理背散射电子衍射(EBSD)概述：背散射电子衍射(EBSD)是一项在扫描电镜中获得样品结晶学信息的技术。

EBSD将显微组织和晶体学分析相结合，可用来测量晶体取向、晶界取向差、鉴别物相、以及局部晶体完整性的信息。

与金相，投射，XRD，扫描等表征手段所得数据相比，EBSD数据信息量非常丰富，而且获取的晶粒取向信息更直观。

背散射电子衍射装置(EBSD)：是扫描电子显微镜(SEM)的附件之一，它能提供如晶间取向、晶界类型、再结晶晶粒、微织构、相辨别和晶粒尺寸测量等完整的分析数据。

EBSD数据来自样品表面下10-50nm厚的区域，且EBSD样品检测时需要倾转70°，为避免表面高处区域遮挡低处的信号，所以要求EBSD样品表面“新鲜”、清洁、平整、良好的导电性、无应力等要求。

背散射电子衍射(EBSD)形成原理：电子背散射衍射仪一般安装在扫描电镜或电子探针上。

样品表面与水平面呈 70°左右。

当入射电子束进入样品后，会受到样品内原子的散射，其中有相当部分的电子因散射角大逃出样品表面，这部分电子称为背散射电子。

背散射电子在离开样品的过程中与样品某晶面族满足布拉格衍射条件 2dsinθ =λ的那部分电子会发生衍射，形成两个顶点为散射点、与该晶面族垂直的两个圆锥面，两个圆锥面与接收屏交截后形成一条亮带，即菊池带。

每条菊池带的中心线相当于发生布拉格衍射的晶面从样品上电子的散射点扩展后与接收屏的交截线，如下图所示。

一幅电子背散射衍射图称为一张电子背散射衍射花样（EBSP）。

一张EBSP 往往包含多根菊池带。

接收屏接收到的 EBSP 经 CCD 数码相机数字化后传送至计算机进行标定与计算。

值得指出的是， EBSP 来自于样品表面约几十纳米深度的一个薄层。

更深处的电子尽管也可能发生布拉格衍射，但在进一步离开样品表面的过程中可能再次被原子散射而改变运动方向，最终成为 EBSP 的背底。

EBSD技术的原理和应用1. EBSD技术的概述EBSD（Electron Backscatter Diffraction）技术是一种基于电子背散射衍射的显微学技术，主要应用于材料科学领域。

通过分析样品上的电子背散射模式，可以获取关于材料晶体结构、晶粒取向和晶界等信息。

EBSD技术在材料研究、金属工艺和晶体学等领域都有广泛的应用。

2. EBSD技术的原理EBSD技术的原理基于电子的背散射衍射现象。

当电子束在样品表面与晶体结构相互作用时，背散射电子会根据样品的晶格结构在不同的方向上发生衍射。

通过检测这些衍射电子的角度和能量信息，可以得到关于晶体结构的信息。

EBSD技术通常使用电子衍射仪来收集衍射电子的信息。

电子束投射到样品表面后，背散射电子被一个特定的探测器所收集。

探测器会测量衍射电子的入射角度和散射角度，从而计算出样品的晶体结构和晶粒取向。

3. EBSD技术的应用EBSD技术在材料科学领域有许多应用。

下面列举了几个常见的应用领域：3.1 材料晶体学研究EBSD技术可以用于材料的晶体学研究。

通过对材料样品的不同区域进行EBSD 扫描，可以获取材料的晶粒取向和晶界信息。

这些信息对于理解材料的力学性能、相变行为和晶体生长机制等方面非常有价值。

3.2 金属工艺EBSD技术在金属工艺中有广泛的应用。

通过对金属材料的EBSD分析，可以评估材料的晶粒取向分布和晶界特征。

这对于优化金属加工工艺、改进材料强度和延展性等方面非常重要。

3.3 相变研究EBSD技术可以用于研究材料中的相变过程。

通过监测晶体结构的变化和晶界的演化，可以获得关于相变动力学和相界面迁移的信息。

这对于材料相变行为的理解和相变控制有着重要的作用。

3.4 器件失效分析EBSD技术可以用于器件失效分析。

通过对失效的器件进行EBSD扫描，可以确定晶体结构的缺陷和晶界的应变。

这对于确定器件失效的原因和改进器件设计有很大帮助。

4. 总结EBSD技术是一种基于电子背散射衍射的显微学技术，可以用于分析材料的晶体结构、晶粒取向和晶界等信息。
