![[1]如何用origin9.0作图](https://uimg.taocdn.com/cc4de967a98271fe910ef952.webp)
[1]如何用origin9.0作图
origin是一个既专业又强大的作图工具，它可以帮我们解决诸多问题。
1>首先打开origin9.0，进入界面的首页，新建数据输入的表格。
2>如下图所示，是数据输入区域内各部分的意义，以及我们的数据。
3>对这些数据作图的方法有两种：
第一种：在菜单栏中选择：（1）plot→Line-symbol→Line-symbol，点击后，会弹出对话框
（2）这个对话框设置x轴与y轴对应的数据。
设置好后，点击OK。
第二种：直接在origin9.0的界面中，有一些工具栏，我们在最下面的工具栏中找到绘图回执曲线工具，如下图所示。
直接点击对应的按钮，就可以作出对应的曲线了。
注：非原著，原著作者来自如下网站
（/user/npublic?un=自定义sunny）
本人仅对其进行了稍微的修改，纠正等辅助工作，后期会逐步添加作者本人在使用该软件过程中的方法。
origin拟合曲线的某一点切线
在数学和工程领域，拟合曲线是一种重要的数据处理方法，用于通过一组离散的数据点来构造一个平滑的曲线。
当我们需要找出拟合曲线上某一点的切线时，需要进行一些复杂的计算。
首先，我们需要理解切线的定义。
切线是与曲线在某一点相切的直线，它与曲线在该点上的方向向量垂直。
因此，我们需要找到拟合曲线的导数，这可以通过使用数学中的导数概念和计算方法来实现。
接下来，我们需要确定拟合曲线上某一点的坐标。
这可以通过将数据点代入拟合曲线的公式中来计算得到。
一旦我们确定了这一点，我们就可以使用导数来计算切线的斜率。
最后，我们需要找到切线的方程。
切线的斜率和截距可以通过点斜式方程来求解。
点斜式方程是直线方程的一种形式，其中一条直线的斜率是给定的，并且通过一个给定的点。
通过将切线的斜率和给定的点代入点斜式方程中，我们可以得到切线的方程。
综上所述，要找到拟合曲线上某一点的切线，我们需要理解切线的定义和计算方法，确定拟合曲线上某一点的坐标，并使用导数来计算切线的斜率。
最后，通过点斜式方程来求解切线的方程。
科学画图及数据剖析软件1.1 Origin功能简介图表是显示和剖析复杂数据的理想方式，所以高端图表工具是科学家和工程师们必备的软件。
Microcal Software企业的Origin软件(演示版能够从下载)向来在科学作图和数据办理领域享受较高的名誉，和它的主要竞争敌手SPSS Scientific企业的SigmaPlot（）和MathSoft 企业的Axum对比，它的功能更强盛但需要花销更多时间来学习。
在最新公布的Origin 7.5中，OriginLab企业对它的易用性进行了大批的改良，并完全调整了其编程语言战略，进而使该软件在同类产品中崭露头角。
现流行的Origin版本有、6.0、6.1、7.0和7.5。
Origin包含两大类功能：数据剖析和科学画图。
Origin的数据剖析功能包含：给出选定数据的各项统计参数均匀值（Mean）、标准偏差（Standard Deviation，SD）、标准偏差（Standard Error，SE）、总和（Sum）以及数据组数N；数据的排序、调整、计算、统计、频谱变换；线性、多项式和多重拟合；快速FFT 变换、有关性剖析、FFT过滤、峰搜寻和拟合；可利用约200个内建的以及自定义的函数模型进行曲线拟合，并可对拟合过程进行控制；可进行统计、数学以及微积分计算。
准备好数据后进行数据剖析时，只要选择所要剖析的数据，而后再选择相应的菜单命令即可。
Origin的画图是鉴于模板的，Origin自己供给了几十种二维和三维画图模板。
画图时，只要选择所要画图的数据，而后再单击相应的工具栏按钮即可。
二维图形模板有Line、scatter、line＋symbol、Special line/symbol、area、fill area，inclusive/exclusive area fill、bar、stack bar,floating bar、pie、high-low-close、function graphs、column、stack column、floating column、XY AM vector、XYXY vector、polar、line series、time series、waterfall、ternary diagram、double Y axis、multi-panel XY。
精品资料O r i g i n曲线中多条切线的画法---吐血推荐-屡试不爽........................................Origin曲线中做一条或多条切线的画法本人需要在扫描出的多条极化曲线中做出每条曲线的水平切线和斜向切线，网上查阅了大量方法，有些可以用，有些可能是由于版本等原因不能奏效，下面是总结网友提供的方法并结合自己的实践而形成的做法，仅供参考，同时对那些提供方法的网友表示感谢。
本人使用的版本为originPro 8。
一、一条切线的做法（建议先掌握该做法，有了这个基础多条的做法就好理解了）一条曲线的做法很简单，不赘述，详见：二、多条切线的做法方法1：（参考资料：百度文库“ORIGIN使用中常见的问题”）引用：“利用ORIGIN提供的免费插件，可方便地作任何一点的切线（详见1中一条切线的做法），若要作多条切线应当将第一条切线的数据另到一个新的数据表格中，因为该插件在生成新切线时会将原来的数据覆盖掉”。
“另到一个新的数据表格中”，这句话明显不完整，我复制或者剪切到New Column，亦或将数据复制或者剪切到新建Worksheet中均不行，仍然是一条做出来后，去做第2条时第1条的数据被覆盖了，导致第1条切线消失。
方法2：应用图层（参考资料：）本人感觉来回复制图层、手动调节复制后图层的位置太为繁琐，该法可以“做出”多条切线的目的，但这个做出是带引号的，并非真正通过origin做出的。
方法3：应用脚本代码（强烈推荐，屡试不爽）（参考：）按照该网友提供的脚本代码复制到脚本窗口，执行命令后没有成功，于是参阅资料后在此基础上做了调整后成功了，具体如下：①在Origin界面中使用快捷键ALT+3，打开脚本窗口，下图红框内，鼠标点击小红箭头尾部的光标处（蓝色符号>>的后面）就是下一步要复制代码的地方。
（第一次代开脚本窗口可能是在这个窗口左边还有个Find窗口，无需理会或者关闭即可。

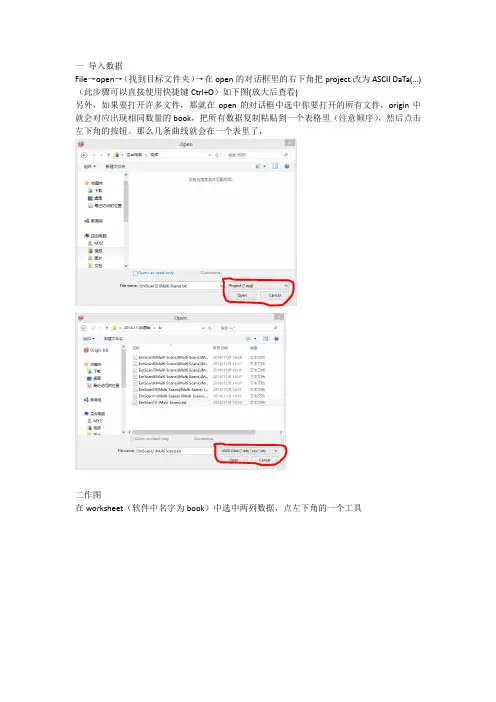

一导入数据File→open→（找到目标文件夹）→在open的对话框里的右下角把project改为ASCII DaTa(…) （此步骤可以直接使用快捷键Ctrl+O）如下图(放大后查看)另外，如果要打开许多文件，那就在open的对话框中选中你要打开的所有文件，origin中就会对应出现相同数量的book，把所有数据复制粘贴到一个表格里（注意顺序），然后点击左下角的按钮。
那么几条曲线就会在一个表里了，二作图在worksheet（软件中名字为book）中选中两列数据，点左下角的一个工具即可出现连续曲线，也可以选择左下角第二个按钮，出来的是连续的点状曲线（可以把这一列按钮都试一下）三更改坐标轴以横轴为例，双击坐标轴，显示出工具栏在scale里改变坐标轴的起始终止的值，from（）to（）如图。
其余的一般不用改变，如果用的过程中坐标轴有一些东西想改就双击坐标轴出现这个工具栏慢慢找就行了。
四改变曲线width双击曲线可以看到line下面的width和color，均可以改变，一般width选择1.5或者2，颜色随便（一般不更改，多条曲线时软件会自动选择不同颜色）五修改文本框内文字，直接双击文本框，然后单击点击去修改即可横坐标纵坐标的名称也是这样修改，如果想在文板框里插入一些拉丁文，可以点击后直接Ctrl+M,（链接/blog/post/symbol.html）做好后的表输出为图片，可以file→export Graph→open dialog →(image type 一般改为JPG 格式，也可以是tif)→file name→path(存储路径，放在桌面容易看)如下图左侧的按钮可以在你做出曲线后一个个试试，有放大的（局部放大），缩小的，选点的（查看某一点的坐标）等等。
六标出峰位Gadgets→quick peaks→然后可以选择在一定范围内标出一定强度的峰在ROI Box里修改范围，在find peak里的peak filtering修改（大于一定强度时才能被标出）以上也就是基本的步骤了，如果有什么不会的随时联系我。

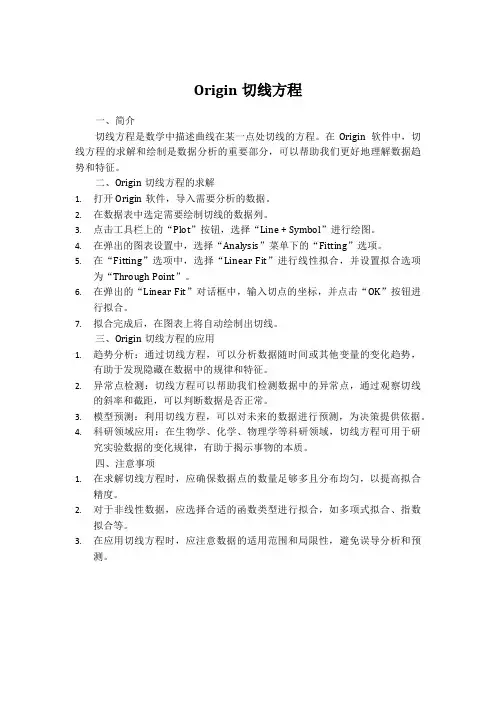

Origin切线方程一、简介切线方程是数学中描述曲线在某一点处切线的方程。
在Origin软件中，切线方程的求解和绘制是数据分析的重要部分，可以帮助我们更好地理解数据趋势和特征。
二、Origin切线方程的求解1.打开Origin软件，导入需要分析的数据。
2.在数据表中选定需要绘制切线的数据列。
3.点击工具栏上的“Plot”按钮，选择“Line + Symbol”进行绘图。
4.在弹出的图表设置中，选择“Analysis”菜单下的“Fitting”选项。
5.在“Fitting”选项中，选择“Linear Fit”进行线性拟合，并设置拟合选项为“Through Point”。
6.在弹出的“Linear Fit”对话框中，输入切点的坐标，并点击“OK”按钮进行拟合。
7.拟合完成后，在图表上将自动绘制出切线。
三、Origin切线方程的应用1.趋势分析：通过切线方程，可以分析数据随时间或其他变量的变化趋势，有助于发现隐藏在数据中的规律和特征。
2.异常点检测：切线方程可以帮助我们检测数据中的异常点，通过观察切线的斜率和截距，可以判断数据是否正常。
3.模型预测：利用切线方程，可以对未来的数据进行预测，为决策提供依据。
4.科研领域应用：在生物学、化学、物理学等科研领域，切线方程可用于研究实验数据的变化规律，有助于揭示事物的本质。
四、注意事项1.在求解切线方程时，应确保数据点的数量足够多且分布均匀，以提高拟合精度。
2.对于非线性数据，应选择合适的函数类型进行拟合，如多项式拟合、指数拟合等。
3.在应用切线方程时，应注意数据的适用范围和局限性，避免误导分析和预测。
郑重声明：本人水平有限，不足之处望大家海涵，本教程非专业人士编写，倘若用于商业用途出现任何损失后果自负！一．到origin官网上下载一个切线插件（该插件适用于很多版本7.5和8.0亲测）/fileexchange/details.aspx?fid=106二．打开origin8.0（7.5也可）双击该插件，自动安装。
三．安装完后有提示四．输入数据，这里我为了示范就随便输入几个五．画线（不要告诉我你不会。
）六．点击插件，在图上找到一个点，双击---奇迹就出现了看，有切线了，图的上方还有斜率slope=210有些同学可能觉得实验采集的点太少，很多地方画不了切线，而且切线的斜率不太可靠，不要紧，下面我就教你画曲线上任一点的切线一．输入数据（我还用刚才的数据）二．多项式拟合（你如果要拟合直线那肯定不存在画切线问题，废话了：）Analysis / Fitting / Fit Polynomial / Open Dialogue我选择二项式拟合所以要根据你具体的试验的数据，有的是指数拟合，有的是反比例拟合，选择正确的你和方式最重要了拟合完后在原图上出现了一条新的曲线，这时你再用切线工具发现做不了切线了，很多人在这里就放弃了，千万不要气馁，经过多次尝试我终于发现了问题所在，这条拟合的新曲线不是真正的曲线，他有很多不连续的点（具体有多少个点可以设置，这里不再熬述）组成，所以不能画出切线，那总得想个办法吧- _ -其实很简单，只要把刚才拟合所生成的点再当做实验数据输入一遍就行了，哈哈，我真是太聪明了（不要喷，是真的^o^）三．在book1里找到这些点的数据右键复制四．新建一个work book粘贴进来五．重新画线看，是不是跟刚才拟合的曲线一模一样，哈哈哈哈哈哈祝贺你，大功告成了，接下来你就知道怎么做了吧,斜率的精度很高哦2012/5/16。

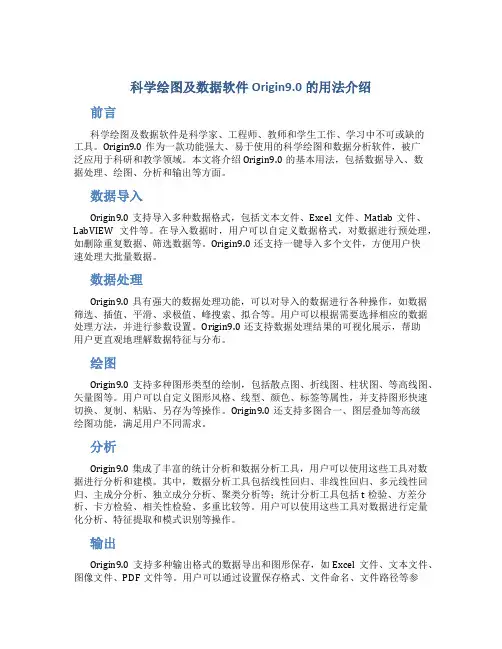

科学绘图及数据软件Origin9.0的用法介绍前言科学绘图及数据软件是科学家、工程师、教师和学生工作、学习中不可或缺的工具。
Origin9.0作为一款功能强大、易于使用的科学绘图和数据分析软件，被广泛应用于科研和教学领域。
本文将介绍Origin9.0的基本用法，包括数据导入、数据处理、绘图、分析和输出等方面。
数据导入Origin9.0支持导入多种数据格式，包括文本文件、Excel文件、Matlab文件、LabVIEW文件等。
在导入数据时，用户可以自定义数据格式，对数据进行预处理，如删除重复数据、筛选数据等。
Origin9.0还支持一键导入多个文件，方便用户快速处理大批量数据。
数据处理Origin9.0具有强大的数据处理功能，可以对导入的数据进行各种操作，如数据筛选、插值、平滑、求极值、峰搜索、拟合等。
用户可以根据需要选择相应的数据处理方法，并进行参数设置。
Origin9.0还支持数据处理结果的可视化展示，帮助用户更直观地理解数据特征与分布。
绘图Origin9.0支持多种图形类型的绘制，包括散点图、折线图、柱状图、等高线图、矢量图等。
用户可以自定义图形风格、线型、颜色、标签等属性，并支持图形快速切换、复制、粘贴、另存为等操作。
Origin9.0还支持多图合一、图层叠加等高级绘图功能，满足用户不同需求。
分析Origin9.0集成了丰富的统计分析和数据分析工具，用户可以使用这些工具对数据进行分析和建模。
其中，数据分析工具包括线性回归、非线性回归、多元线性回归、主成分分析、独立成分分析、聚类分析等；统计分析工具包括t检验、方差分析、卡方检验、相关性检验、多重比较等。
用户可以使用这些工具对数据进行定量化分析、特征提取和模式识别等操作。
输出Origin9.0支持多种输出格式的数据导出和图形保存，如Excel文件、文本文件、图像文件、PDF文件等。
用户可以通过设置保存格式、文件命名、文件路径等参数，快速、准确地输出所需结果。
[6] origin9.0工作表列的类型设置
在前面为大家介绍了origin9.0中工作的基本操作，下面将介绍工作表中对于类型的相关设置，便于大家对于数据进行处理以及图像的绘制。
1>建表:首先，用origin9.0建立一个新的工作表，按照前面的操作添加两个数据列。
2>将特定的某一列换成x数据列。
（1）选中某一列后，在菜单栏中依次选择column→set as→x，就可以换成x了，（2）同样我们也可以在对应列右击设置set as→x，（3）或者在column工具栏中找到set as x。
3>误差列和标签列的设置。
我们还可以将列设置为误差列，Error Bar，标签（Label）列等，方法和前面类似有三种。
4>对于整个列表的属性进行设置。
在菜单栏中依次点击：format→column，弹出选项框，我们可以对于我们表格所有的性质进行统一的设置。
5>快速设置整个工作表的格式。
将光标至于工作表的左上角，至变成黑色的小箭头，左击鼠标选中全部表格，右击弹出整个列表的设置菜单，我们可以进行相应的设置。
Origin曲线中做一条或多条切线的画法本人需要在扫描出的多条极化曲线中做出每条曲线的水平切线和斜向切线，网上查阅了大量方法，有些可以用，有些可能是由于版本等原因不能奏效，下面是总结网友提供的方法并结合自己的实践而形成的做法，仅供参考，同时对那些提供方法的网友表示感谢。
本人使用的版本为originPro 8。
一、一条切线的做法（建议先掌握该做法，有了这个基础多条的做法就好理解了）一条曲线的做法很简单，不赘述，详见：/s/blog_60f421af0100n43n.html二、多条切线的做法方法1：（参考资料：百度文库“ORIGIN使用中常见的问题”）引用：“利用ORIGIN提供的免费插件，可方便地作任何一点的切线（详见1中一条切线的做法），若要作多条切线应当将第一条切线的数据另到一个新的数据表格中，因为该插件在生成新切线时会将原来的数据覆盖掉”。
“另到一个新的数据表格中”，这句话明显不完整，我复制或者剪切到New Column，亦或将数据复制或者剪切到新建Worksheet中均不行，仍然是一条做出来后，去做第2条时第1条的数据被覆盖了，导致第1条切线消失。
方法2：应用图层（参考资料：/d116347704.htm）本人感觉来回复制图层、手动调节复制后图层的位置太为繁琐，该法可以“做出”多条切线的目的，但这个做出是带引号的，并非真正通过origin做出的。
方法3：应用脚本代码（强烈推荐，屡试不爽）（参考：/biotech/soft/Origin/2014/285379538445972863.html）按照该网友提供的脚本代码复制到脚本窗口，执行命令后没有成功，于是参阅资料后在此基础上做了调整后成功了，具体如下：①在Origin界面中使用快捷键ALT+3，打开脚本窗口，下图红框内，鼠标点击小红箭头尾部的光标处（蓝色符号>>的后面）就是下一步要复制代码的地方。
（第一次代开脚本窗口可能是在这个窗口左边还有个Find窗口，无需理会或者关闭即可。
origin曲线斜率最大处的切线概述切线是微积分中一个重要的概念，它可以帮助我们理解曲线在某一点的变化率及方向。
本文将围绕”origin曲线斜率最大处的切线”展开深入的探讨。
切线的概念在微积分中，切线是曲线上某一点的斜率所代表的直线。
它与曲线在该点的切点相切，并且在切点处与曲线相切且与曲线仅有一点的重合。
原点曲线概述原点曲线是指通过坐标原点(0,0)的曲线。
原点曲线在数学中有着重要的地位，它们常常出现在各种数学模型和问题中。
在本文中，我们将研究原点曲线的斜率最大处的切线。
原点曲线的方程原点曲线的方程可以用函数形式来表示，我们可以使用函数的导数来求出原点曲线在各个点上的斜率，进而求出斜率最大处的切线。
原点曲线的特性原点曲线的特性受到函数的性质以及函数上各个点的导数的影响。
在研究原点曲线斜率最大处的切线时，我们需要深入了解原点曲线的性质和导数对其斜率的影响。
导数与斜率导数是描述函数变化率的工具，它表示函数在某一点的斜率。
在研究斜率最大处的切线时，我们需要使用导数来确定斜率的最大值和在哪个点上取得。
导数的定义导数可以通过函数的极限来定义，即函数在某一点上的切线斜率的极限值。
导数可以用数学符号表示，比如f’(x) 或者 dy/dx。
导数的计算导数的计算可以通过求极限或使用一些基本的导数规则来实现。
对于一些简单函数，我们可以使用导数的定义来计算导数的值，而对于更复杂的函数，我们可以借助一些常用的导数规则来简化计算过程。
斜率的求解斜率可以通过导数来求解，但是在找到斜率最大值之前，我们需要对导数进行求解并右值分析。
为了求解斜率最大处的切线，我们需要对导数进行符号分析，找到导数为0的点，然后再判断这些点上的斜率大小。
寻找导数为0的点为了找到导数为0的点，我们需要对导数进行符号分析。
当导数为0时，函数在该点的斜率达到极值，这些点将是我们寻找的斜率最大处的切点。
斜率最大处的切点在找到导数为0的点之后，我们需要进一步分析判断这些点上的斜率大小。
origin曲线斜率最大处的切线
Origin曲线斜率最大处的切线
Origin是一款数据分析和绘图软件，可以用于绘制各种类型的图表和曲线。
在Origin中，我们可以通过计算斜率来确定曲线的变化率，进而找到曲线斜率最大处的切线。
首先，我们需要在Origin中导入数据并绘制曲线。
在绘制曲线后，我们可以使用Origin中的“斜率”工具来计算曲线在不同点的斜率。
具体操作步骤如下：
1. 选中曲线，点击菜单栏中的“分析”选项，选择“斜率”工具。
2. 在弹出的“斜率”对话框中，选择“斜率”选项，并设置计算斜率的点数和间隔。
3. 点击“确定”按钮，Origin会自动计算曲线在不同点的斜率，并将结果显示在一个新的工作表中。
4. 在新的工作表中，我们可以找到曲线斜率最大处的点，并记录下该点的坐标。
5. 最后，我们可以使用Origin中的“切线”工具来绘制曲线斜率最大处的切线。
具体操作步骤如下：
6. 选中曲线，点击菜单栏中的“分析”选项，选择“切线”工具。
7. 在弹出的“切线”对话框中，选择“自定义”选项，并输入曲线斜率最大处的点的坐标。
8. 点击“确定”按钮，Origin会自动绘制曲线斜率最大处的切线，并将结果显示在图表中。
通过以上步骤，我们可以在Origin中找到曲线斜率最大处的切线。
这个过程不仅可以帮助我们更好地理解曲线的变化规律，还可以为我们的数据分析和研究提供更多的参考和依据。
[5]工作表列的操作
origin9.0在进行数据处理的时候，有的时候我们会需要在两列数据中，插入一列，或者是删掉一列。
下面介绍一下origin9.0工作表的基础操作，方便大家的使用。
1>首先，打开origin9.0，新建工作表，如下图所示是原始的工作表，下面我们将对他进行操作。
2>快速添加数据列（在原有数据列右侧添加）。
首先，我们在origin9.0 的工具栏中找到添加工具栏的按钮，点击后，自动添加工具列。
3>一次添加多个数据列。
在菜单栏中依次点击：column→add new column或者在空白位置使用快捷键：Ctrl+D，弹出对话框，输入需要添加的列数，点击OK即可。
4>在某一特定的位置添加数据列。
我们可以在要添加数据列的右侧位置右击，选择insert可直接添加一列。
5>选定特定的数据列进行交换。
首先选中想要交换的两列。
然后直接右击弹出菜单，选择swap columns即可完成交换。
6>我们也可在工具栏中，点击column工具栏对于数据列进行调整。
比较方便。
注：非原著，原著作者来自如下网站
（/user/npublic?un=自定义sunny）
本人仅对其进行了稍微的修改，纠正等辅助工作，后期会逐步添加作者本人在使用该软件过程中的方法。
[2]如何用origin9.0某点切线
这部分介绍如何用origin做曲线的切线。
1>在origin的官*网下载tangent工具，将他保存放在放在桌面上备用。
2>打开origin9.0首页面，将桌面上的tangent插件拖到，origin9.0的首页上，在首页上会出现如下的工具。
3>随即输入一组数据，如下图所示。
4>我们将这些点做成平滑的曲线，既可以用plot→symbol→scatter,也可以直接在工具里找。
5>做好曲线后，我们点击我们之前做好的tangent工具中的“”，在我们想做切线的点上“单击”变成大的红十字后“双击“。
其中，通过左右箭头键可以移动红十字。
6>如上图，我们的切线就做好了。
如果我们要知道切线的直线方程，我们可以在选中切线的情况下，执行如下操作：analysis→Fitting→linear fit→open dialog后点击ok即可。
这样，我们可以得到切线方程的相关数据。
注：非原著，原著作者来自如下网站
（/user/npublic?un=自定义sunny）
本人仅对其进行了稍微的修改，纠正等辅助工作，后期会逐步添加作者本人在使用该软件过程中的方法。
