电力系统分析复习题

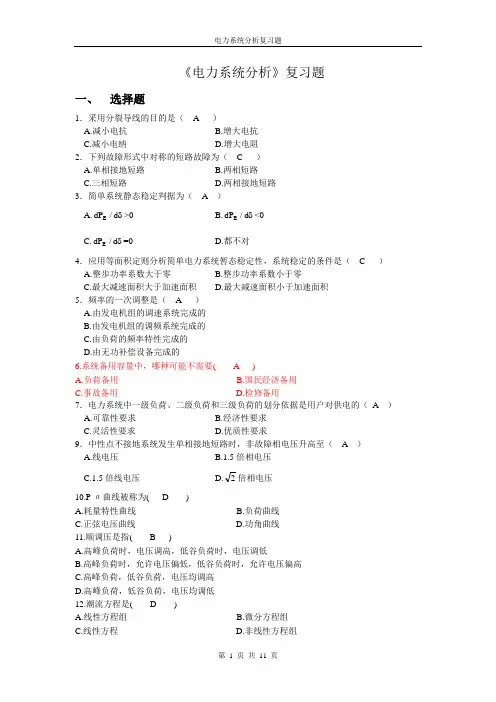

第 1 页 共 11 页 《电力系统分析》复习题

一、 选择题

1．采用分裂导线的目的是（ A ）

A.减小电抗 B.增大电抗

C.减小电纳 D.增大电阻

2．下列故障形式中对称的短路故障为（ C ）

A.单相接地短路 B.两相短路

C.三相短路 D.两相接地短路

3．简单系统静态稳定判据为（ A ）

A.d/dPE>0 B.d/dPE<0

C.d/dPE=0 D.都不对

4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）

A.整步功率系数大于零 B.整步功率系数小于零

C.最大减速面积大于加速面积 D.最大减速面积小于加速面积

5．频率的一次调整是（ A ）

A.由发电机组的调速系统完成的

B.由发电机组的调频系统完成的

C.由负荷的频率特性完成的

D.由无功补偿设备完成的

6.系统备用容量中，哪种可能不需要( A )

A.负荷备用 B.国民经济备用

C.事故备用 D.检修备用

7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（ A ）

A.可靠性要求 B.经济性要求

C.灵活性要求 D.优质性要求

9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）

A.线电压 B.1.5倍相电压

C.1.5倍线电压 D.2倍相电压

10.P-σ曲线被称为( D )

A.耗量特性曲线 B.负荷曲线

C.正弦电压曲线 D.功角曲线

11.顺调压是指( B )

A.高峰负荷时，电压调高，低谷负荷时，电压调低

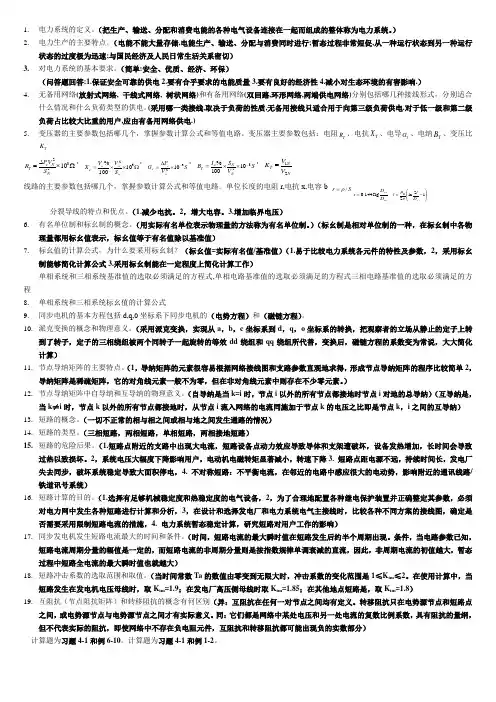

1. 电力系统的定义。（把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。）

2. 电力生产的主要特点。（电能不能大量存储,电能生产、输送、分配与消费同时进行;暂态过程非常短促,从一种运行状态到另一种运行状态的过度极为迅速;与国民经济及人民日常生活关系密切）

3. 对电力系统的基本要求。（简单:安全、优质、经济、环保）

（问答题回答:1.保证安全可靠的供电2.要有合乎要求的电能质量3.要有良好的经济性4.减小对生态环境的有害影响.）

4. 无备用网络(放射式网络, 干线式网络, 树状网络)和有备用网络(双回路,环形网络,两端供电网络)分别包括哪几种接线形式，分别适合什么情况和什么负荷类型的供电。(采用哪一类接线,取决于负荷的性质,无备用接线只适合用于向第三级负荷供电.对于低一级和第二级负荷占比较大比重的用户,应由有备用网络供电.)

5. 变压器的主要参数包括哪几个，掌握参数计算公式和等值电路。变压器主要参数包括：电阻TR、电抗TX、电导TG、电纳TB、变压比TK

32210NNsTSVPR，3210100%NNSTSVVX，SVPGNoT3210，SVSIBNNoT3210100%，NNTVVK21

线路的主要参数包括哪几个，掌握参数计算公式和等值电路。单位长度的电阻r,电抗x,电容b Sr/sbeqDDxlg1445.0

12ln20Dll

分裂导线的特点和优点。（1.减少电抗。2，增大电容。3.增加临界电压）

6. 有名单位制和标幺制的概念。（用实际有名单位表示物理量的方法称为有名单位制。）（标幺制是相对单位制的一种，在标幺制中各物理量都用标幺值表示，标幺值等于有名值除以基准值）

7. 标幺值的计算公式，为什么要采用标幺制？（标幺值=实际有名值/基准值）（1.易于比较电力系统各元件的特性及参数，2，采用标幺制能够简化计算公式3.采用标幺制能在一定程度上简化计算工作）

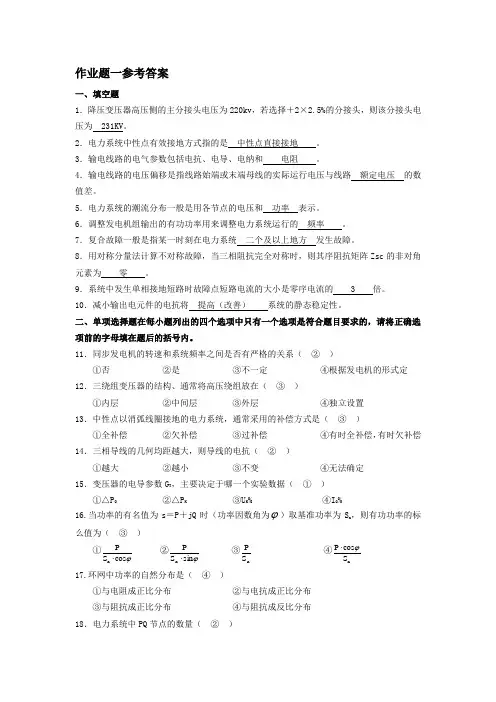

作业题一参考答案

一、填空题

1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为 231KV。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）

①否 ②是 ③不一定 ④根据发电机的形式定

12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）

①内层 ②中间层 ③外层 ④独立设置

13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）

①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿

14．三相导线的几何均距越大，则导线的电抗（ ② ）

①越大 ②越小 ③不变 ④无法确定

15．变压器的电导参数GT，主要决定于哪一个实验数据（ ① ）

①△PO ②△PK ③UK% ④IO%

16.当功率的有名值为s＝P＋jQ时（功率因数角为）取基准功率为Sn，则有功功率的标么值为（ ③ ）

1

[例2-1]一条220kV的输电线,长180km,导线为LGJ-400(直径2.8cm),水平排列,相间距7m,求该线路的R,X,B,并画等值电路.

解:

电阻:kmSr/08.04005.311 4.1418008.01lrR

电抗:cmDeq88270027007003

kmrDxeq/42.04.18.0882lg1445.08.0lg1445.01

6.7518042.01lxX

电纳:kmSrDbeq/107.2104.1882lg58.710lg58.76661

SlbB66110486180107.2

等值电路:

[例2-2]220kV架空线,水平排列,相间距7m，每相为2402LGJQ分裂导线，计算直径21.88mm，分裂间距400mm，求每相单位长度的电阻、电抗和电纳。

解:

电阻:kmSr/660.040225.311＝

电抗:757.62400288.219.0dDDssb

2 mmDeq882070002700070003

kmDDxsbeq/31.0757.628820lg1445.0lg1445.01

电纳:151.66400288.21rdreq

kmSrDbeqeq/10567.310151.668820lg58.710lg58.76661

[例2-3]一长度为600 km 的500kV 架空线路，使用4×LGJQ-400

四分裂导线，611110.0187,0.275,4.0510,0rkmxkmbSkmg。试计算该线路的形等值电路参数。
