jclock密码锁说明书

智能锁使用说明书

使用前请仔细阅读使用说明书，并妥善保管

第一章、 概述

1. 简介

感谢购买本公司智能锁系列产品，该系列产品采用了先进的指纹技术、非接触式刷卡、密码和钥匙作为开锁方式，并且具有多种开门模式选择，使用更灵活、更方便、更安全！

开门钥匙类型 用户类型 数量 编号范围 权限

指纹 管理员 100 0000~0099 开门、管理

普通用户 开门

密码 管理员

100 0000~0099 开门、管理

普通用户 开门

IC感应卡 管理员

100 0000~0099 开门、管理

普通用户 开门

电源供应 4.8V-6V（即 4 或8节干电池）

典型静态电流 ≤90 微安（电池寿命可超过一年）

工作电流 <280 毫安（驱动能力强）

工作温度 -20℃～60℃

相对湿度 20% ～ 95%

2. 产品优势和特点

开锁方式多样化:指纹、密码、刷卡、应急钥匙。

采用半导体指纹头,杜绝假指纹开锁。

有应急钥匙,电池没电或线路故障也能开锁。

应急外接电源,USB接口。

人性化设计，语音提示音量大小可调。

组合开锁，双开模式，使门锁安全更具保障。

具有防旁人窥视密码功能。

具有防撬报警功能。

具有防猫眼功能。

第二章、 产品外观图、尺寸图

1. 产品外观

指纹窗感应卡和密码把手钥匙电池盖把手反锁旋钮显示屏滑盖电池设置按键无线防猫眼固定螺钉电池固定螺钉

2. 尺寸图（单位mm）

前面板正视图 侧视图 后面板正视图 侧视图 783901593277783901592978514

3. 适用范围

适用场所：高档住宅区、别墅、办公大楼、商务写字楼、星级酒店等。

适合门厚：40-125mm

适合门类：木门、铁门及各类复合材质的防盗门。

4. 开门方向

5. 更换把手方向

室内室内室内室内左(外拉)开门右(外拉)开门左(内推)开门右(内推)开门6.键盘功说明

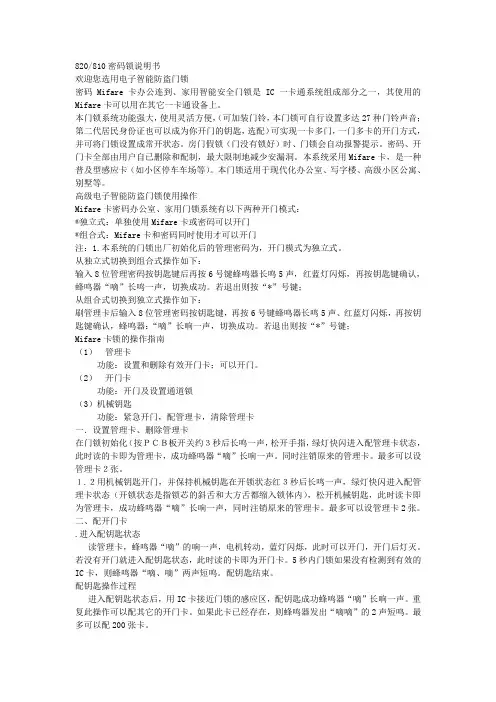

820/810密码锁说明书

欢迎您选用电子智能防盗门锁

密码Mifare卡办公连到、家用智能安全门锁是IC一卡通系统组成部分之一，其使用的Mifare卡可以用在其它一卡通设备上。

本门锁系统功能强大，使用灵活方便，（可加装门铃，本门锁可自行设置多达27种门铃声音；第二代居民身份证也可以成为你开门的钥匙，选配）可实现一卡多门，一门多卡的开门方式，并可将门锁设置成常开状态。房门假锁（门没有锁好）时、门锁会自动报警提示。密码、开门卡全部由用户自已删除和配制，最大限制地减少安漏洞。本系统采用Mifare卡，是一种普及型感应卡（如小区停车车场等）。本门锁适用于现代化办公室、写字楼、高级小区公寓、别墅等。

高级电子智能防盗门锁使用操作

Mifare卡密码办公室、家用门锁系统有以下两种开门模式：

®独立式：单独使用Mifare卡或密码可以开门

®组合式：Mifare卡和密码同时使用才可以开门

注：1.本系统的门锁出厂初始化后的管理密码为，开门模式为独立式。

从独立式切换到组合式操作如下：

输入8位管理密码按钥匙键后再按6号键蜂鸣器长鸣5声，红蓝灯闪烁，再按钥匙键确认，蜂鸣器“嘀”长鸣一声，切换成功。若退出则按“*”号键；

从组合式切换到独立式操作如下：

刷管理卡后输入8位管理密码按钥匙键，再按6号键蜂鸣器长鸣5声、红蓝灯闪烁，再按钥匙键确认，蜂鸣器：“嘀”长响一声，切换成功。若退出则按“*”号键；

Mifare卡锁的操作指南

（1） 管理卡

功能：设置和删除有效开门卡；可以开门。

（2） 开门卡

功能：开门及设置通道锁

（3）机械钥匙

功能：紧急开门，配管理卡，清除管理卡

一．设置管理卡、删除管理卡

在门锁初始化（按ＰＣＢ板开关约３秒后长鸣一声，松开手指，绿灯快闪进入配管理卡状态，此时读的卡即为管理卡，成功蜂鸣器“嘀”长响一声。同时注销原来的管理卡。最多可以设管理卡２张。

１.２用机械钥匙开门，并保持机械钥匙在开锁状态红３秒后长鸣一声，绿灯快闪进入配管理卡状态（开锁状态是指锁芯的斜舌和大方舌都缩入锁体内），松开机械钥匙，此时读卡即为管理卡，成功蜂鸣器“嘀”长响一声，同时注销原来的管理卡。最多可以设管理卡2张。

1

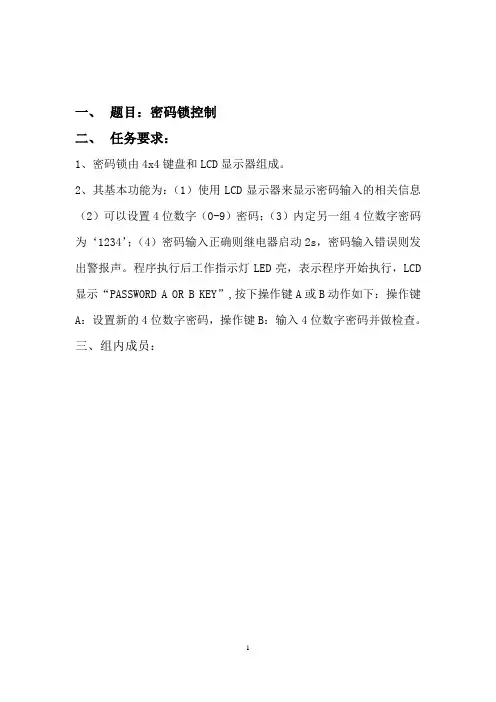

一、 题目：密码锁控制

二、 任务要求：

1、密码锁由4x4键盘和LCD显示器组成。

2、其基本功能为：（1）使用LCD显示器来显示密码输入的相关信息（2）可以设置4位数字（0-9）密码；（3）内定另一组4位数字密码为‘1234’；（4）密码输入正确则继电器启动2s，密码输入错误则发出警报声。程序执行后工作指示灯LED亮，表示程序开始执行，LCD显示“PASSWORD A OR B KEY”,按下操作键A或B动作如下：操作键A：设置新的4位数字密码，操作键B：输入4位数字密码并做检查。

三、组内成员：

2

绪论

单片机自二十世纪七十年代问世以来，以其极高的性能价格比受到人们的重视和关注，应用广泛，发展快。由于其的优点多而突出，所以其的应用领域极广，几乎到了无孔不入的地步。在我国广泛的应用于工业自动化控制、自动检测、智能仪表、智能家用电器、航空航天系统和国防军事、尖端武器等各个方面。可以采用软硬件结合的办法提高系统的性能的控制技术为微控技术。

LCD 液晶显示器是 Liquid Crystal Display 的简称，是20世纪70年代初发展起来的一种液晶显示器。随着技术的发展其的分辨率、屏幕发光颜色等进入批量化合实用化。

随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的亲呢。

本系统由单片机系统、矩阵键盘、LCD显示和报警系统组成。系统能完成开锁、报警、修改用户密码基本的密码锁的功能。本文详细阐述了个模块的功能以及它们之间的联系。

一、单片机概述

采用以8051为核心的单片机控制方案。利用单片机灵活的编程设计和丰富的IO端口，及其控制的准确性，不但能实现基本的密码

3

锁功能，还能添加调电存储、声光提示甚至添加遥控控制功能。其原理如图所示。

智能锁使用说明书使用前请仔细阅读使用说明书，并妥善保管2一．技术参数1．技术参数启动方式指纹/密码/卡/机械钥匙指纹传感器半导体供电方式5号碱性电池4节应急电源5V应急电源接口·MiroUSB待机功耗60uA动态功耗小于5A显示OLED键盘背光独立LED指纹容量100枚指纹识别速度小于1S指纹拒真率小于0.01%指纹认假率0.0001%密码输入防窥视密码长度6-12位用户总量300卡类型Mifare 1 高频卡工作温度-30℃ ~ 70℃开锁记录250组初始管理员密码1234563二．用户构成三．功能说明1.用户构成1.功能说明用户类型数量权限管理用户5开锁、进入管理普通开锁用户295开锁1.默认管理员密码：123456，按 + # +管理员密码进入操作系统。2.系统初始化：初始化系统有两种方式，软件初始化和硬件初始化，软件初始化是进入系统设置后选择初始化菜单，硬件初始化是在后锁面的电池盖里面有个复位按键孔，按住复位按键5秒，屏幕提示初始化系统，按#号键确认初始化。3.用户容量：用户总量为300个，对应300个用户编号。每一个用户编号只可以对应一个指纹或者密码或者卡。编号1~5为管理员用户，6~300为普通开锁用户。指纹用户量受限于指纹模组。比如指纹模组的指纹容量为100，则最大指纹用户量为100。四．操作设置1.按键功能触摸唤醒屏幕指示灯亮起，按 + # 键进入功能菜单验证入口注意：所有的设置和更改都需要进入功能菜单设置。2号键是上翻，8号键是下翻，#号键是确认， 号键是返回。***42.设置管理员指纹/密码/智能卡󰀁3.删除开锁信息 请输入管理员密码 — 按 + # 号键，进入功能菜单验证入口；输入管理员密码，输入初始密码123456 + # 号键；进入设置界面。进入设置界面，如图所示；先择录入开锁信息，按#号键确认。录入管理员信息，按#号键确认；输入密码、指纹、IC卡；管理员可以设置5位（包括指纹、卡片、密码）编号位001-005。进入删除开锁信息；显示 “按编号删除”，输入用户编号按#号键确认后即可删除；进入“分组删除”后，里面可以删除管理员信息和普通用户信息。如图所示，输入编号就可以删除用户信息；例如：002、022，不能删除当前登录的管理员。注意：管理员信息建议不要设置全部指纹、全部密码、全部卡，以防止某一功能出现异常后，可以通过不同类型的管理员进入功能菜单。 ▲录入开锁信息 删除开锁信息 系统设置 ▲录入管理信息 录入用户信息 录入开锁信息 ▲删除开锁信息 系统设置 修改用户密码 ▲按编号删除 分组删除 *54.系统设置进入分组删除，可以选择删除管理员信息和删除用户信息；并且可以选择删除指纹、密码、卡。但是不可以删除管理员； 登录的分组，如果是指纹管理员登录，就不能删除指纹分组。按 +#号键；进入功能菜单验证入口；输入管理员密码或指纹，进入系统设置；如图时间设置：选择时间设置，输入需要设置的时间；按#号键确认；格式为：2019-03-01记录查询里面包含：按顺序查询：输入需要查询的编号；按时间查询：输入需要查询的时间。存储统计包含：管理员信息统计：显示管理员的所有信息；用户信息统计：显示用户的所有信息。打开常开：#号键确认开启， 号键返回上一级;常开模式开启后，锁将处于常开状态;任何方式验证成功后取消常开模式。按编号删除▲分组删除录入开锁信息删除开锁信息▲系统设置修改用户密码▲时间设置记录查询存储统计打开常开时间设置▲记录查询存储统计打开常开时间设置记录查询▲存储统计打开常开时间设置记录查询存储统计▲打开常开**64.修改用户密码语言设置：打开语言设置，可分为中文和英文，选择中文或者英文，按#号键确认 开锁模式设置：进入显示“切换为双开模式”，请确认，按#号键确认开启双开模式，开启双开模式后，必须使用两种身份验证才能开门。语音开关：进入“语音开关”，关闭或者开启开锁语音？按#号键确认。选择关闭后，开锁时将不会有语音提示。系统初始化：进入“系统初始化”，提示系统初始化？，按 号键取消，按#号键确认，确认后系统将清空所有数据，恢复成出厂设置。修改用户密码：输入已登记的用户密码按#号键，然后再输入新的用户密码按#号键，连续输入两次即可修改完成。 ▲语言设置 开锁模式设置 语音开关 系统初始化 语言设置 ▲开锁模式设置 语音开关 系统初始化 语言设置 开锁模式设置 ▲语音开关 系统初始化 语言设置 开锁模式设置 语音开关 ▲系统初始化 录入开锁信息 开锁信息 系统设置 ▲修改用户密码 *7五：安装说明1.安装说明82.安装须知3.执手换向示意图及说明94.方轴长度选择5.方轴弹簧放置将方轴放入前锁面，然后将前锁面装入门上，检查方轴伸出门内平面的长度，从门的平面量应该在25mm-35mm由于不同的门厚度不一样，方轴长度选用也不一样，所以必须严格按照上面来选择合适的方轴，否则会出现不可预期的故障，请认真核对后安装。把手更换好方向后，安装方轴时一定要将把手弹簧放入后锁体内，弹簧的大头一定要朝下，否则弹簧会卡住，导致开门异常。（只有后锁面才需要放弹簧，前锁面不需要放弹簧）10六．微信小程序开锁设置1.打开微信，搜索小程序smartlock 选择微信 点搜索 选择小程序 输入smartlock 点搜索 11七、维护与保养2.选择搜索到的小程序1.维护与保养打开微信小程序，输入管理员密码，生成开锁密码，在锁上输入生成的密码按#号键即可开门，注意时间一定要和锁的时间一致。·请勿让锁面与腐蚀性物质接触，以免破坏锁面保护层，影响锁面的光泽度。·把手是门锁的关键部位，其灵活度直接影响门锁的使用，请勿在把手上悬挂物件。·如果们变形，会使组合斜舌进入门框盒摩擦过大，不能完全伸展，此时应调整门扣板位置。·指纹采集窗使用较长时间后，表面沾污垢货表面潮湿，请用干燥软布轻轻擦拭。·电池电量不足报警后，请立即更换电池，以确保门锁正常使用。更换电池时，请注意电池的正负极。·请妥善保管机械钥匙。·请勿用坚硬的、尖锐的物体刻划指纹采集窗和触摸键盘表面。·每次采集指纹时，手指指纹部分平贴指纹识别器。·如锁转动不灵活或不能保持正确的位置，应请专业人员将锁芯部分加注机械润滑油。·经常保持锁体转动部位有润滑剂，以保持其转动顺畅及延长使用寿命。·建议半年或一年检查一次，同时检查紧固螺钉有否松动，以确保紧固。·锁头在使用过程中，定期（一年或半年）或在钥匙插拔不顺畅时，可在锁芯槽内抹入少许石墨粉货铅笔粉以确保钥匙插拔顺畅。但切忌加入其他任何油类来作润滑，以避免油脂粘住弹子弹簧，导致锁头不能转动而不能开启。 选择这个小程序 时间要一致 生成开锁密码
