1. 电力系统的定义。（把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。）
2. 电力生产的主要特点。（电能不能大量存储,电能生产、输送、分配与消费同时进行;暂态过程非常短促,从一种运行状态到另一种运行状态的过度极为迅速;与国民经济及人民日常生活关系密切）
3. 对电力系统的基本要求。（简单:安全、优质、经济、环保）
（问答题回答:1.保证安全可靠的供电2.要有合乎要求的电能质量3.要有良好的经济性4.减小对生态环境的有害影响.）
4. 无备用网络(放射式网络, 干线式网络, 树状网络)和有备用网络(双回路,环形网络,两端供电网络)分别包括哪几种接线形式，分别适合什么情况和什么负荷类型的供电。(采用哪一类接线,取决于负荷的性质,无备用接线只适合用于向第三级负荷供电.对于低一级和第二级负荷占比较大比重的用户,应由有备用网络供电.)
5. 变压器的主要参数包括哪几个，掌握参数计算公式和等值电路。变压器主要参数包括：电阻TR、电抗TX、电导TG、电纳TB、变压比TK
32210NNsTSVPR，3210100%NNSTSVVX，SVPGNoT3210，SVSIBNNoT3210100%，NNTVVK21
线路的主要参数包括哪几个，掌握参数计算公式和等值电路。单位长度的电阻r,电抗x,电容b Sr/sbeqDDxlg1445.0
12ln20Dll
分裂导线的特点和优点。（1.减少电抗。2，增大电容。3.增加临界电压）
6. 有名单位制和标幺制的概念。（用实际有名单位表示物理量的方法称为有名单位制。）（标幺制是相对单位制的一种，在标幺制中各物理量都用标幺值表示，标幺值等于有名值除以基准值）
7. 标幺值的计算公式，为什么要采用标幺制？（标幺值=实际有名值/基准值）（1.易于比较电力系统各元件的特性及参数，2，采用标幺制能够简化计算公式3.采用标幺制能在一定程度上简化计算工作）
电力系统分析试题及参考答案
第1页 海纳百川，有容乃大。 练习一参考答案
一、填空题
1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为 231KV。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）
①否 ②是 ③不一定 ④根据发电机的形式定
12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）
①内层 ②中间层 ③外层 ④独立设置
13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）
①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿
14．三相导线的几何均距越大，则导线的电抗（ ② ）
①越大 ②越小 ③不变 ④无法确定
15．变压器的电导参数GT，主要决定于哪一个实验数据（ ① ）
①△PO ②△PK ③UK% ④IO%
电力系统分析（下）复习题
9-1负荷的组成
1.综合负荷的定义
答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。
2. 综合负荷、供电负荷和发电负荷的区别及关系
答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。
9-2负荷曲线
1.负荷曲线的定义
答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述
2.日负荷曲线和年负荷曲线的慨念
答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。
3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念
答：负荷曲线中的最大值称为日最大负荷maxP（又称峰荷），最小值称为日最小负荷minP（又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024davWPPdt；负荷率mk是日平均负荷avP与日最大负荷maxP之比，即maxavmPkP；最小负荷系数是日最小负荷minP跟日最大负荷maxP之比，即minmaxPP。
4.日负荷曲线的作用
答：日负荷曲线对电力系统的运行非常重要，它是调度部门安排日发电计划和确定系统运行方式的重要依据。
5.年最大负荷曲线的定义和作用
答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。
6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途
答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。最大负荷利用小时数maxT是全年实际耗量W跟负荷最大值maxP之比，即8760max0maxmax1WTPdtPP

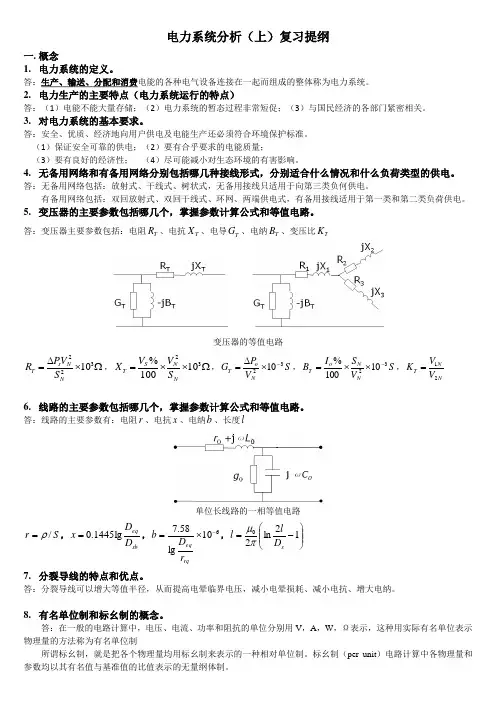

电力系统分析（上）复习提纲
一. 概念
1. 电力系统的定义。
答：生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。
2. 电力生产的主要特点（电力系统运行的特点）
答：（1）电能不能大量存储；（2）电力系统的暂态过程非常短促；（3）与国民经济的各部门紧密相关。
3. 对电力系统的基本要求。
答：安全、优质、经济地向用户供电及电能生产还必须符合环境保护标准。
（1）保证安全可靠的供电；（2）要有合乎要求的电能质量；
（3）要有良好的经济性； （4）尽可能减小对生态环境的有害影响。
4. 无备用网络和有备用网络分别包括哪几种接线形式，分别适合什么情况和什么负荷类型的供电。
答：无备用网络包括：放射式、干线式、树状式，无备用接线只适用于向第三类负何供电。
有备用网络包括：双回放射式、双回干线式、环网、两端供电式，有备用接线适用于第一类和第二类负荷供电。
5. 变压器的主要参数包括哪几个，掌握参数计算公式和等值电路。
答：变压器主要参数包括：电阻TR、电抗TX、电导TG、电纳TB、变压比TK
变压器的等值电路
32210NNsTSVPR，3210100%NNSTSVVX，SVPGNoT3210，SVSIBNNoT3210100%，NNTVVK21
6. 线路的主要参数包括哪几个，掌握参数计算公式和等值电路。
答：线路的主要参数有：电阻r、电抗x、电纳b、长度l
单位长线路的一相等值电路
Sr/，sbeqDDxlg1445.0，610lg58.7rqeqrDb，12ln20sDll
7. 分裂导线的特点和优点。
答：分裂导线可以增大等值半径，从而提高电晕临界电压，减小电晕损耗、减小电抗、增大电纳。
8. 有名单位制和标幺制的概念。
答：在一般的电路计算中，电压、电流、功率和阻抗的单位分别用V，A，W，Ω表示，这种用实际有名单位表示物理量的方法称为有名单位制
