CAD三维制作教程

  • 格式：doc
  • 大小：392.50 KB
  • 文档页数：12

1 / 12 首先，记住几个命令

V 视图选择

BOX 画立体

Reg 面域

Ext 拉伸

3R 三维旋转

Sha 查看效果图

现在 实例画一个衣柜

一般情况，画三维是在西南等轴图上画

输入 V 确定出现这样的画面 2 / 12

双击西南等轴 确定出现

为了不会眼花，把颜色设置成黄色 3 / 12

然后输入开始画了

输入 BOX 确定之后出现这样的

用BOX是一块块板子画 首先选择第一点 再选择第二点 这样选 4 / 12

选择两个对角点

5 / 12 为了看的更清楚 一般往下拉 然后直接输入605

以此类推 把所有板子画出来

此过程注意事项就是：1，不要眼花 2 脚线 厚度18 中侧板490 3，上柜顶板要画出来 顶线盖顶板 深度是587 （先不考虑背板怎么进槽什么的）

画出的大概轮廓就是这样的 6 / 12

为了不会模糊

我们把画出来的黄色线移走

命令是M 不需多说

7 / 12 中侧板和侧板没有移门位子

那就把侧板往上提93也用命令 M 不多说

我们先看看效果图怎么样

Sha-C

大概轮廓出来了

怎么样把他/她立起来？

命令 3R

8 / 12 全选要立起来的柜子，出现这样的

选择红线 选择到了之后就变成黄色了

然后输入 90

也就是说柜子沿着这个轴旋转了90° 9 / 12

一般情况关掉有颜色的再画图，这样更不会卡

还是sha—2

下面说一下裤架怎么画

10 / 12 首先画出裤架侧板的侧面形状

然后面域 REG再拉伸EXT

抽侧完成

裤架杆就是圆形再拉伸 11 / 12

加上背板

完成

待续

不会太多专业术语，不好意思

12 / 12

友情提示：部分文档来自网络整理，供您参考！文档可复制、编辑，期待您的好评与关注！

合集下载

三维cad钢结构教程

三维cad钢结构教程

三维cad钢结构教程

录制：霖坊3d工作室

三维cad实用视频教程,是提高设计者技术量身录制,是一套非常实用技术指导教程,如今在工程设计行业森林里,想要占有一席之地,必需要有高超狩猎技巧,我们录制的教程,现已有非常好的评价,也造就许多cad三维绘图高手,一技傍身,受用无穷。

我们提供了教程容片段下载,可以参考里面教学容,

三维CAD视频教程一套九个阶段20小时左右（4DVD光盘）；

在学习过程中碰到的问题,QQ在线为大家解答。

Cad二维平面与三维实体优缺点比较

项 目 平面设计 三维设计

对 业 主 看图费劲 一看就懂

对 吊 装 误差率高 误差率极低

对 员 工 依图施工难度较高 依图施工较简单

对 时 间 施工时间较长 省时省工

对 金 钱 报酬率较低 报酬率较高

对复杂造型 图纸表现困难 图纸表现简单又好施工

咨询QQ：315897785 E-mail:linfang3d.

三维cad钢结构教程

录制：霖坊3d工作室

三维cad实用视频教程,是提高设计者技术量身录制,是一套非常实用技术指导教程,如今在工程设计行业森林里,想要占有一席之地,必需要有高超狩猎技巧,我们录制的教程,现已有非常好的评价,也造就许多cad三维绘图高手,一技傍身,受用无穷。

我们提供了教程容片段下载,可以参考里面教学容,

三维CAD视频教程一套九个阶段20小时左右（4DVD光盘）；

在学习过程中碰到的问题,QQ在线为大家解答。

CAD三维画图教程

CAD三维画图教程

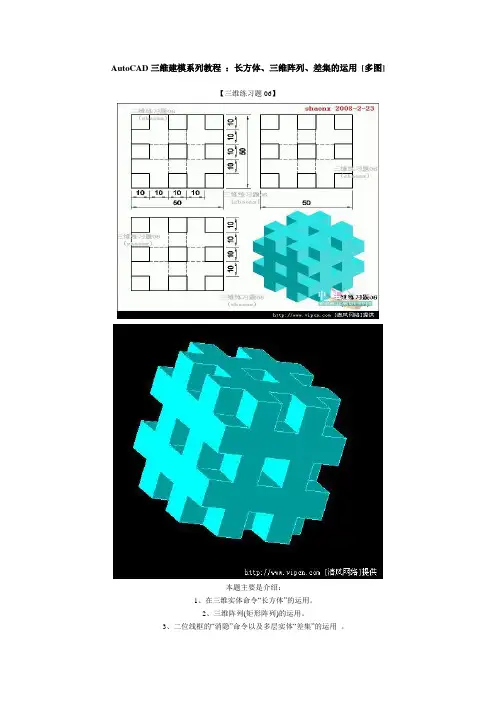

AutoCAD三维建模系列教程 ：长方体、三维阵列、差集的运用 [多图]

【三维练习题06】

本题主要是介绍：

1、在三维实体命令“长方体”的运用。

2、三维阵列(矩形阵列)的运用。

3、二位线框的“消隐”命令以及多层实体“差集”的运用 。 在三维操作中，经常要用到“消隐”命令，在CAD中有2个“消隐”命令，他们在运用时是不同的，一个是三维着色里的“消隐”命令，也是属于三维实体的消隐。还有一个是二维线框模式的消隐，在实际操作中比较实用，而且命令比较好记“HIDE”，还有个快捷命令“HI”。

下面就是对这2个命令的基本介绍：

下面，是本习题的细致绘图步骤讲解：

1、打开CAD，点击“西南等轴测视图”按钮，界面转到“西南视图”。

2、用“长方体”命令画一正立方体，立方体的边长为50。

3、按照开头介绍的消隐要领，输入“hi”，生成消隐图，如下图。在消隐图的状态下，对接下来的操作会产生方便

4、还是用“长方体”命令画一小的正立方体，立方体的边长为10。小立方体的角点在大立方体的中间的最下面，如下图所示。

5、在菜单“修改”中，选“三维操作”中的“三维阵列”命令。

6、三维阵列的对象为刚画的小的正立方体，阵列的“行数”、“列数”、“层数”均为 3 。 7、再接下来输入的“行”、“列”、“层”的间距均为 20 。

8、对阵列后的图形作“差集”，即从大的立方体中，减去刚完成阵列的小的立方体。点击“差集”按钮，选中要从中减去实体的大的立方体。

9、接着，再选中要减去的所有小实体，回车确认即完成差集的操作。

10、完成以上操作后，输入“hi”命令，看一下消隐图，检查一下以上的操作能不能做得对，如下图。

•

11、三维视图初步完成后，看到中间的孔尚未贯通，接下来要打通中间的三个孔，我们可以在中间的三个孔里，画三个长方体，再差集一下就可以完成。 点击一下“长方体”按钮，指定长方体的角点，留心，指定方孔上的任一角点均可，但不要指定有斜线联系的角点，因会产生误选中。

三维cad钢结构教程 2

三维cad钢结构教程 2

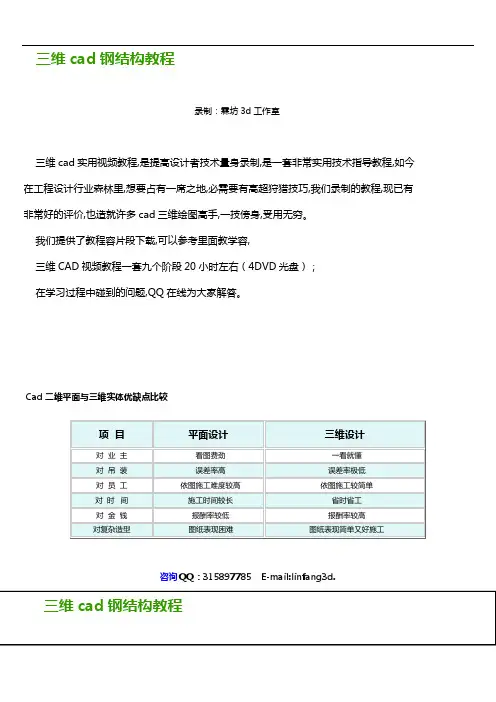

三维cad钢结构教程

录制：霖坊3d工作室

三维cad实用视频教程,是提高设计者技术量身录制,是一套非常实用技术指导教程,如今在工程设计行业森林里,想要占有一席之地,必需要有高超狩猎技巧,我们录制的教程,现已有非常好的评价,也造就许多cad三维绘图高手,一技傍身,受用无穷。

我们提供了教程内容片段下载,可以参考里面教学内容,

三维CAD视频教程一套九个阶段20小时左右（4张DVD光盘）；

在学习过程中碰到的问题,在线为大家解答。

Cad二维平面与三维实体优缺点比较

项 目 平面设计 三维设计

对 业 主 看图费劲 一看就懂

对 吊 装 误差率高 误差率极低

对 员 工 依图施工难度较高 依图施工较简单

对 时 间 施工时间较长 省时省工

对 金 钱 报酬率较低 报酬率较高

对复杂造型 图纸表现困难 图纸表现简单又好施工

咨询：315897785 E-mail:linfang3d@163.

三维cad钢结构教程

录制：霖坊3d工作室

三维cad实用视频教程,是提高设计者技术量身录制,是一套非常实用技术指导教程,如今在工程设计行业森林里,想要占有一席之地,必需要有高超狩猎技巧,我们录制的教程,现已有非常好的评价,也造就许多cad三维绘图高手,一技傍身,受用无穷。

我们提供了教程内容片段下载,可以参考里面教学内容,

三维CAD视频教程一套九个阶段20小时左右（4张DVD光盘）；

在学习过程中碰到的问题,在线为大家解答。

Cad二维平面与三维实体优缺点比较

项 目 平面设计 三维设计

对 业 主 看图费劲 一看就懂

对 吊 装 误差率高 误差率极低

对 员 工 依图施工难度较高 依图施工较简单

CAD三维画图教程 2

CAD三维画图教程 2

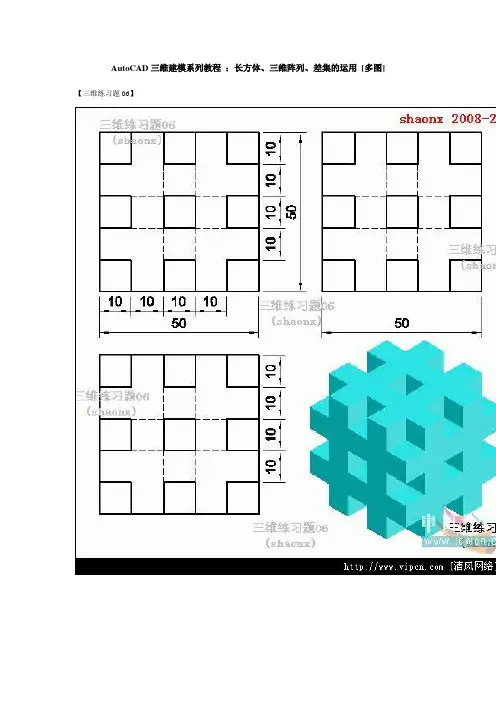

AutoCAD三维建模系列教程 ：长方体、三维阵列、差集的运用 [多图]
