cad三维制图实例教程详解

1

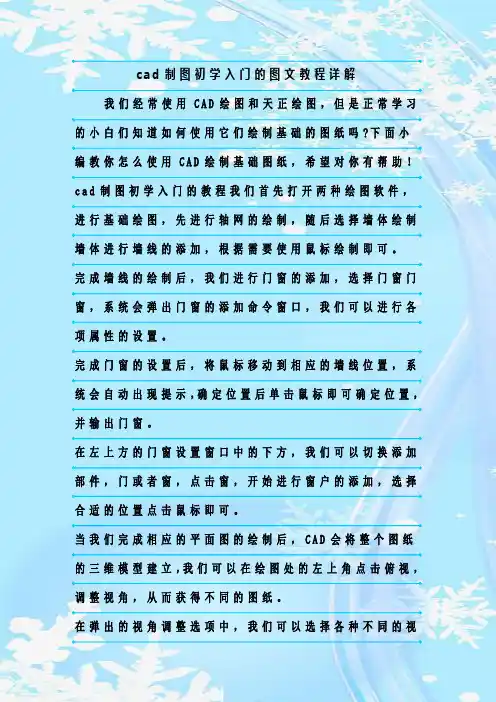

cad制图初学入门的图文教程详解

我们经常使用CAD绘图和天正绘图，但是正常学习的小白们知道如何使用它们绘制基础的图纸吗?下面小编教你怎么使用CAD绘制基础图纸，希望对你有帮助！

cad制图初学入门的教程我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择墙体绘制墙体进行墙线的添加，根据需要使用鼠标绘制即可。

完成墙线的绘制后，我们进行门窗的添加，选择门窗门窗，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。

完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。

在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击窗，开始进行窗户的添加，选择合适的位置点击鼠标即可。

当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击俯视，调整视角，从而获得不同的图纸。

在弹出的视角调整选项中，我们可以选择各种不同的视 2

角，多为建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。

CAD教程：图形编辑与修改1.图形位移

①移动图形： 通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。 可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。

②旋转图形： 选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。 可以改变对象的方向，并按指定的基点和角度定位新的方向。 一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。

2.图形修改

①删除图形： 通过选择修改/删除命令，或单击删除按钮，或中命令行中输入erase来执行。 选择删除命令后，此时屏幕上的十字光标将变为一个拾取框，选择需要删除的对象，按enter回车键。 删除最快办法，先选择物体，再调用删除命令或按delete键。 另外也可以使用剪切到剪贴板方法将对象删除。

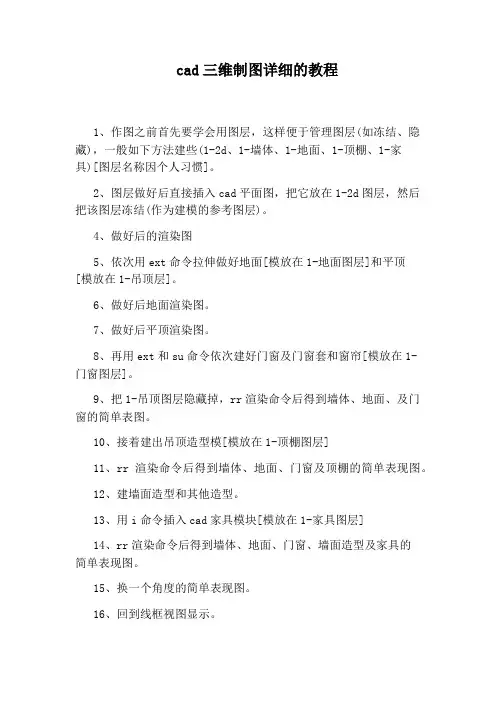

cad三维制图详细的教程

1、作图之前首先要学会用图层，这样便于管理图层(如冻结、隐藏)，一般如下方法建些(1-2d、1-墙体、1-地面、1-顶棚、1-家具)[图层名称因个人习惯]。

2、图层做好后直接插入cad平面图，把它放在1-2d图层，然后把该图层冻结(作为建模的参考图层)。

4、做好后的渲染图

5、依次用ext命令拉伸做好地面[模放在1-地面图层]和平顶[模放在1-吊顶层]。

6、做好后地面渲染图。

7、做好后平顶渲染图。

8、再用ext和su命令依次建好门窗及门窗套和窗帘[模放在1-门窗图层]。

9、把1-吊顶图层隐藏掉，rr渲染命令后得到墙体、地面、及门窗的简单表图。

10、接着建出吊顶造型模[模放在1-顶棚图层]

11、rr渲染命令后得到墙体、地面、门窗及顶棚的简单表现图。

12、建墙面造型和其他造型。

13、用i命令插入cad家具模块[模放在1-家具图层]

14、rr渲染命令后得到墙体、地面、门窗、墙面造型及家具的简单表现图。

15、换一个角度的简单表现图。

16、回到线框视图显示。 17、顶视图简单表现图。

18、室内模型做好后，开始打相机了，回到平面图视图。

20、虚线是选中的墙体[参照物]

21、dv相机命令后的状态。

22、看点[相机要看的位置]

23、站点[相当于人站的位置]

24、接19左右或上下移动鼠标，移到[站点]，及相机的起点后得到0高度的相机平视图[没有透视]。

25、相机参数拦后输入d后显示0高度的相机透视图，这时的相机高度是0。

26、接着输入pa[相机平移]，在屏幕上点区任一点后向下移动鼠标，输入数字1600回车，即可得到1600高的相机透视图。

27、如果得到的结果不是很理想，可以在输入dv命令，重复以上的操作，期间还可以结合z[相机缩放，相当于焦距]和cl[相机修剪，相当于剪刀，可以站在墙外，通过修剪透过墙体看到室内]来达到理性的透视效果，得到好的角度。

CAD制图实例教程（二）螺钉的制作

编写：飞飞

步骤一：输入命令L,空格，20空格，ESC退出

步骤二：输入命令L,空格，以线条左端点为起点向上绘制一条6.5的线段，ESC退出

步骤三：设置极轴角度为45度，以6.5线段的上端点为起点，追踪极轴蚂蚁线，绘制一条任意长的线段，

步骤四：输入命令o,空格,偏移距离3，得到平行于20的相同线段，ESC退出

步骤五：输入命令tr,空格，修剪掉多余的线条，ESC退出

步骤六：输入命令L,空格，以上面的那条线段的右端点为起点，空格，下一点：<-60 ，空格，ESC退出

步骤七：输入命令cha ,空格,选定两条白线做倒角修减。ESC退出

步骤八：点面域按钮，全选图创建面域，空格，ESC退出

步骤九：点建模--旋转-全选-空格-360，空格，ESC退出

步骤十：视图-西南等轴-- ucs II-左视

步骤十一：点建模--长方体--c空格--l空格-指定长度 <2>:指定宽度 <15>:指定高度 <2>:空格，ESC退出

步骤十二：点建模--差集--先选红色线条，空格，后选白色线条，空格，ESC退出

步骤十三：点视觉样式--视觉真实样式--点动态观察--可以以不同的角度观察图形。

2012.12.17

图2－1 一、工字型的绘制

步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。从下拉菜单View→Display→UCSIcon→On关闭坐标显示。步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。

步骤三：创建面域。在命令栏Command：输入Region，用框选方式全部选中该图形，回车。出现提示：1 loop extracted，1 Region created，表示形成了一个封闭图形，创建了一个面域。步骤四：对该面域进行拉伸操作。Draw→Solids→Extrude，选中该面域的边框，回车。在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。三维工字形实体就生成了。步骤五：观察三维实体。View→3D Views→SW Isometric，再从View→Hide进行消除隐藏线处理，观察，最后进行着色渲染，View→Shade→Gouraud Shaded，如图1－2所示。

二、二维五角形到三维五角星的绘制

步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。

步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。

图1－1 平面图

图1－2 三维效果图 步骤三：阵列直线，创建光线效果。将直线段在360度范围内阵列72个，形成光线效果步骤。

步骤四：修整直线。以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩

形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。

步骤五：绘制五角形。在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。

步骤六：绘制五角星。先用交叉窗口选择的方法将五角形做成面域，再将其拉伸成高度为30、角度为30的五角星。步骤七：移动图形。将五角星移到步骤四所绘的图形中，删除绘图
