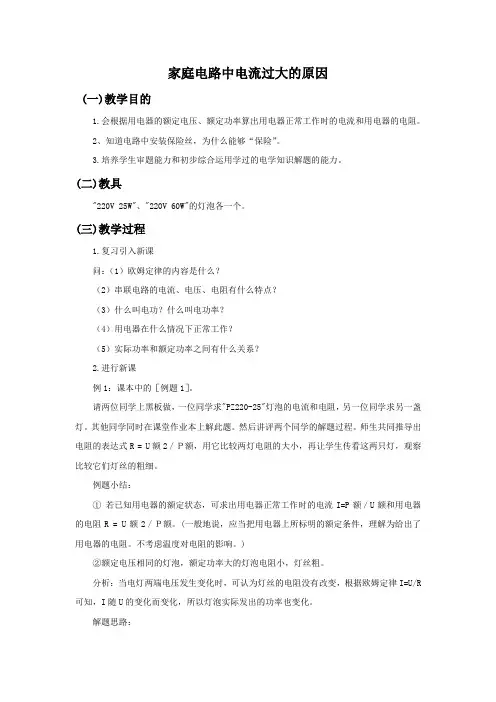

家庭电路中电流过大的原因

(一)教学目的

1.会根据用电器的额定电压、额定功率算出用电器正常工作时的电流和用电器的电阻。

2、知道电路中安装保险丝，为什么能够“保险”。

3.培养学生审题能力和初步综合运用学过的电学知识解题的能力。

(二)教具

"220V 25W"、"220V 60W"的灯泡各一个。

(三)教学过程

1.复习引入新课

问：（1）欧姆定律的内容是什么？

（2）串联电路的电流、电压、电阻有什么特点？

（3）什么叫电功？什么叫电功率？

（4）用电器在什么情况下正常工作？

（5）实际功率和额定功率之间有什么关系？

2.进行新课

例1：课本中的［例题1］。

请两位同学上黑板做，一位同学求"PZ220-25"灯泡的电流和电阻，另一位同学求另一盏灯。其他同学同时在课堂作业本上解此题。然后讲评两个同学的解题过程。师生共同推导出电阻的表达式R = U额2／Ｐ额，用它比较两灯电阻的大小，再让学生传看这两只灯，观察比较它们灯丝的粗细。

例题小结：

① 若已知用电器的额定状态，可求出用电器正常工作时的电流I=P额／U额和用电器的电阻R = U额2／Ｐ额。(一般地说，应当把用电器上所标明的额定条件，理解为给出了用电器的电阻。不考虑温度对电阻的影响。)

②额定电压相同的灯泡，额定功率大的灯泡电阻小，灯丝粗。

分析：当电灯两端电压发生变化时，可认为灯丝的电阻没有改变，根据欧姆定律I=U/R可知，I随U的变化而变化，所以灯泡实际发出的功率也变化。

解题思路： ①根据额定状态求出灯泡的电阻。

②根据I=U/R求出灯泡在新电压上的电流。

③根据P=UI求出新电压下的功率。

请两位同学上黑板分别算出灯泡在210伏和230伏电压下的功率P1和P2，其他同学在课堂作业本上解此题。

讨论：本题还有没有其他解法？学生回答，教师指出：用比例法P1∶P额 = U12∶U额2求P1较为方便。

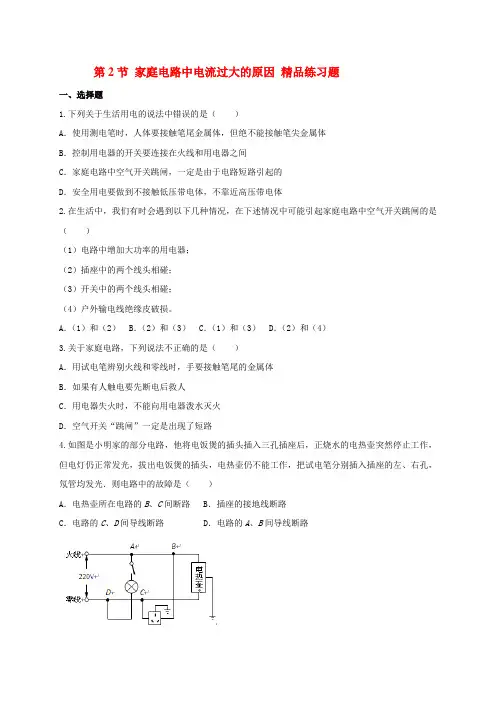

第2节 家庭电路中电流过大的原因 精品练习题

一、选择题

1.下列关于生活用电的说法中错误的是（ ）

A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体

B．控制用电器的开关要连接在火线和用电器之间

C．家庭电路中空气开关跳闸，一定是由于电路短路引起的

D．安全用电要做到不接触低压带电体，不靠近高压带电体

2.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）

（1）电路中增加大功率的用电器；

（2）插座中的两个线头相碰；

（3）开关中的两个线头相碰；

（4）户外输电线绝缘皮破损。

A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）

3.关于家庭电路，下列说法不正确的是（ ）

A．用试电笔辨别火线和零线时，手要接触笔尾的金属体

B．如果有人触电要先断电后救人

C．用电器失火时，不能向用电器泼水灭火

D．空气开关“跳闸”一定是出现了短路

4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．则电路中的故障是（ ）

A．电热壶所在电路的B、C间断路 B．插座的接地线断路

C．电路的C、D间导线断路 D．电路的A、B间导线断路

二、填空题

5.安全用电至关重要，如小明家某天正在煮饭，突然跳闸，所有电器不通电，请帮他分析出现的可能原因并提出合理建议。

（1）_________;（2）_________ .

6.小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有

；为防止家庭电路中电流过大，应避免电路短路和家用电器 。

7.家庭电路中空气开关的作用是 ，当电路中 时会引起空气开关跳闸。

三、简答题

8.如图所示，商场中，一位卖微波炉的售货员和一位顾客产生了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”，他们各自是从什么角度说的？请你用科学术语说明微波炉一开就“烧保险”的原因．

word版 初中物理

1 / 10 19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习

一、单选题

1.某同学家里电灯均正常工作，当他把“220V11W的台灯插头入插座后，闭合台灯开关，室内电灯全部炮灭，总开关跳闸，发生这种现象原因可能是（ ）

A. 插座处有短路 B. 台灯插头处有短路

C. 台灯灯座处有短路 D. 台灯开关处有短路

2.在家庭电路中，一定不会引发总开关带有漏电保护器跳闸的是（ ）

A. 火线和零线直接连通 B. 安装用电器时人体接触火线

C. 试电笔笔尖接触火线 D. 同时使用多个大功率用电器

3.家庭电路中，空气开关的主要作用是（ ）

A. 可以节省电能

B. 当电路中电流过大时，自动切断电路

C. 保持电路电压不变

D. 保证用电器电功率不变

4.如图所示家庭电路中，小明闭合开关，灯泡正常工作，再将插头插入插座，闭合电视机开关，电视不工作，但灯泡依然正常发光，于是拔出插头，将测电笔分别插入插座两孔时只有一孔氖管发光。若电路中只有一处故障，则故障可能是（ ）

A. 插座短路 B. 插头短路

C. ab间的导线断了 D. cd间的导线断了 word版 初中物理

2 / 10 5.保险丝也被称为电流保险丝，IECl27标准将它定义为“熔断体”，电路中需要正确地安置了保险丝。那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断，切断电流。从而起到保护电路安全运行的作用。以下材料适合制作保险丝的是（ ）

A. 电阻大，熔点高的镍镉合金

B. 电阻大，熔点低的铅锑合金

C. 遇热极易熔化的塑料

D. 遇热电阻急剧减小的半导体材料

6.下列有关家庭电路和安全用电的说法正确的是（ ）

第2节 家庭电路中电流过大的原因

知能演练提升

能力提升

1.不同粗细的保险丝,允许通过的电流是不同的。一座教学楼的总保险盒中的保险丝,允许通过的电流为25 A,楼里共有20间教室,每间教室装了40 W的日光灯6盏,在全部日光灯都亮时,能再接上100 W的电风扇( )

A.7台 B.8台 C.9台 D.10台

2.关于保险丝,下列说法正确的是( )

A.电路里装了保险丝,就能起保险作用

B.选用额定电流越小的保险丝,就越能起保险作用

C.只有用适当规格的保险丝,才能既不妨碍供电,又能起到保险的作用

D.保险丝熔断后,可以用同样粗细的铜丝代替使用

3.家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是( )

A.这个插座的火线和零线原来就相接触形成了短路

B.插头插入这个插座时,导致火线和零线相接触形成了短路

C.插头与这个插座接触不良形成了断路

D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸

4.在甲、乙两个电路图中,开关闭合后,产生电流过大的原因解释正确的是(

)

A.甲、乙两电路均为发生短路

B.甲、乙两电路均为用电器总功率过大

C.甲电路用电器总功率过大,乙电路发生短路

D.甲电路用电器总功率过大,乙电路发生断路

5.家庭电路中的电灯昏暗,电能表表盘却转得飞快,这种现象说明电路发生的情况可能是( )

A.短路 B.总功率过大

C.漏电 D.电源电压不足

6.

如图所示,家庭电路中闭合开关后灯泡不亮。用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光,检测B点氖管不发光。发生这一现象的原因可能是( )

A.灯泡被短接 B.灯丝断了

C.开关接触不良 D.插座被短接

7.如图所示,在接线柱A、B间接入导线(其材料为普通铜丝),在接线柱C、D间接入保险丝,接通电源,灯泡正常发光,保险丝不熔断;断开电源,在B、D间连上一根导线,再次接通电源时,灯不亮,保险丝熔断。以下判断错误的是( )
