第2节 家庭电路中电流过大的原因 精品练习题

一、选择题

1.下列关于生活用电的说法中错误的是（ ）

A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体

B．控制用电器的开关要连接在火线和用电器之间

C．家庭电路中空气开关跳闸，一定是由于电路短路引起的

D．安全用电要做到不接触低压带电体，不靠近高压带电体

2.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）

（1）电路中增加大功率的用电器；

（2）插座中的两个线头相碰；

（3）开关中的两个线头相碰；

（4）户外输电线绝缘皮破损。

A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）

3.关于家庭电路，下列说法不正确的是（ ）

A．用试电笔辨别火线和零线时，手要接触笔尾的金属体

B．如果有人触电要先断电后救人

C．用电器失火时，不能向用电器泼水灭火

D．空气开关“跳闸”一定是出现了短路

4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．则电路中的故障是（ ）

A．电热壶所在电路的B、C间断路 B．插座的接地线断路

C．电路的C、D间导线断路 D．电路的A、B间导线断路

二、填空题

5.安全用电至关重要，如小明家某天正在煮饭，突然跳闸，所有电器不通电，请帮他分析出现的可能原因并提出合理建议。

（1）_________;（2）_________ .

6.小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有

；为防止家庭电路中电流过大，应避免电路短路和家用电器 。

7.家庭电路中空气开关的作用是 ，当电路中 时会引起空气开关跳闸。

三、简答题

8.如图所示，商场中，一位卖微波炉的售货员和一位顾客产生了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”，他们各自是从什么角度说的？请你用科学术语说明微波炉一开就“烧保险”的原因．

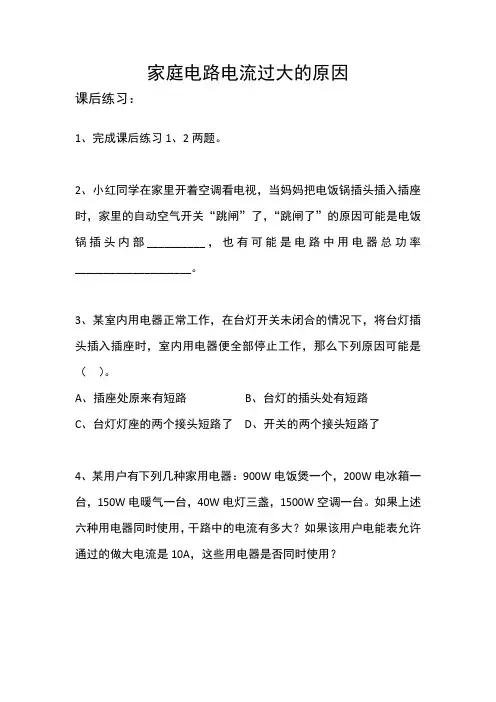

家庭电路电流过大的原因

课后练习：

1、完成课后练习1、2两题。

2、小红同学在家里开着空调看电视，当妈妈把电饭锅插头插入插座时，家里的自动空气开关“跳闸”了，“跳闸了”的原因可能是电饭锅插头内部__________，也有可能是电路中用电器总功率____________________。

3、某室内用电器正常工作，在台灯开关未闭合的情况下，将台灯插头插入插座时，室内用电器便全部停止工作，那么下列原因可能是（ ）。

A、插座处原来有短路 B、台灯的插头处有短路

C、台灯灯座的两个接头短路了 D、开关的两个接头短路了

4、某用户有下列几种家用电器：900W电饭煲一个，200W电冰箱一台，150W电暖气一台，40W电灯三盏，1500W空调一台。如果上述六种用电器同时使用，干路中的电流有多大？如果该用户电能表允许通过的做大电流是10A，这些用电器是否同时使用？

第 1 页 共 6 页 人教版物理九年级全册 19.2 家庭电路中电流过大的原因 同步练习

姓名:________ 班级:________ 成绩:________

考试须知：

1、请首先按要求在本卷的指定位置填写您的姓名、班级等信息。

2、请仔细阅读各种题目的回答要求，在指定区域内答题，否则不予评分。

一、

单选题 (共7题；共14分)

1. （2分） 如图是某同学在一次实验探究中所连接的电路．开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A．下列判断正确的是（ ）

A . 通过L1的电流为1.2A

B . 通过L1的电流为0.5A

C . 通过L2的电流为0.5A

D . 通过L2的电流为0.7A

2. （2分） 如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线不动，电压表指针则有明显的偏转，该电路中的故障可能是（ ）

A . 电流表被烧坏了

B . 灯泡L1的灯丝断了 第 2 页 共 6 页 C .

两个灯泡都断路

D .

灯泡L2的灯丝断了

3. （2分）

下列说法中正确的是（ ）

A . 用铅锑合金做保险丝主要是因为它电阻大、熔点低

B . 光是一种电磁波，由c=λf波长越长的光波，传播速度越快

C . B超技术是电磁波的一大应用

D . 核电站利用核裂变释放巨大的能量，核能是无污染的可再生能源

4. （2分） (2019·蒙城模拟) 下列有关电学知识中说法正确的是（ ）

A . 电动机是利用了电磁感应现象制成的

B . 矿泉水是导体

C . 电路中电流过大的原因一定是发生了短路

D . 电能表是测量电功率的仪表

5. （2分） (2018九上·广州月考) 如图所示，两个电灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生 这一现象的原因，不可能的是（ ）。

- 1 - / 12

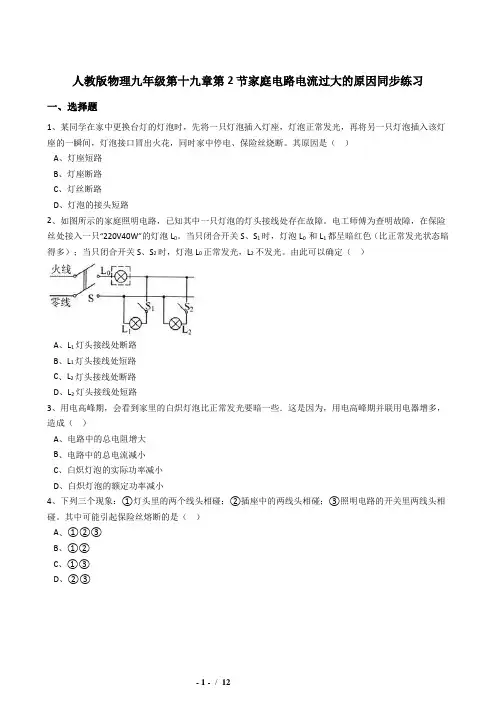

人教版物理九年级第十九章第2节家庭电路电流过大的原因同步练习

一、选择题

1、某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断。其原因是（ ）

A、灯座短路

B、灯座断路

C、灯丝断路

D、灯泡的接头短路

2、如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0 和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（ ）

A、L1灯头接线处断路

B、L1灯头接线处短路

C、L2灯头接线处断路

D、L2灯头接线处短路

3、用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（ ）

A、电路中的总电阻增大

B、电路中的总电流减小

C、白炽灯泡的实际功率减小

D、白炽灯泡的额定功率减小

4、下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是（ ）

A、①②③

B、①②

C、①③

D、②③ - 2 - / 12 5、如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）

A、插座发生短路了

B、进户的零线断了

C、进户的火线断了

D、某盏电灯的灯丝断了

6、小鸟停在高压线上不会触电，其原因是（ ）

A、小鸟是绝缘体，不会触电

B、小鸟两爪间的电压低，小鸟不会触电

C、小鸟的爪耐高压，小鸟不会触电

D、高压线有橡胶外皮

7、家庭电路中的保险丝烧断了，原因可能是（ ）
