19.2《家庭电路中电流过大的原因》导学案-人教版物理九年级全册

19.2家庭电路中电流过大的原因 导学案

一、引言

家庭电路中的电流过大是一个常见的问题，它可能导致电路设备的损坏，甚至引发火灾等危险。了解电流过大的原因对于家庭安全非常重要。在本文档中，我们将探讨家庭电路中电流过大的原因及其解决方案。

二、电流过大的原因

家庭电路中电流过大的主要原因有以下几个：

1. 过载

过载是指在电路中连接了过多的电器设备，超出了电路承载能力范围的情况。当电器设备过多，并且同时工作时，电路中的电流将远远超过设计的安全范围，从而导致电流过大。

解决方案：合理规划每个电路的负载，确保不超过其容量。可以通过增加电路、分配电器设备或是关闭不必要的电器设备来减轻电路负荷。

2. 短路

短路是指电路中两个不同电位的导体之间产生了直接的、无阻力的连接。例如，电源正负极之间通过金属导线直接连接，形成了短路。在短路情况下，电流将不受限制地通过导线，造成电流过大。

解决方案：检查电路中的导线是否磨损、损坏或被钉子等物体穿透，及时修理或更换有问题的导线。

3. 电器设备故障

电器设备本身的故障也可能导致电流过大。例如，电器设备内部的线路短路或绝缘损坏，都会导致电流过大。 解决方案：检查电器设备是否有明显的故障迹象，比如烧焦的味道、冒烟等。如果发现有问题，应立即断开电源，并请专业人士进行维修或更换。

4. 不良电气设施

电气设施的规划、设计、安装是否合理也是导致电流过大的一个重要因素。例如，电线过细、接头不牢固、插座老化等都可能导致电流过大的情况发生。

解决方案：请专业电工检查电气设施并进行合理规划、设计和安装。及时更换老化的电线、插座等设备，确保其安全可靠性。

三、结论

家庭电路中电流过大可能会导致严重的安全问题，因此我们必须认真对待，并采取适当的措施来解决这个问题。通过合理规划负载、检查和维修电器设备、及时更换老化设备等措施，可以有效地减少电流过大的风险。同时，我们也需要定期检查电路设备，确保其正常运行，避免潜在的安全隐患。只有这样，我们的家庭电路才能保持安全稳定的状态。

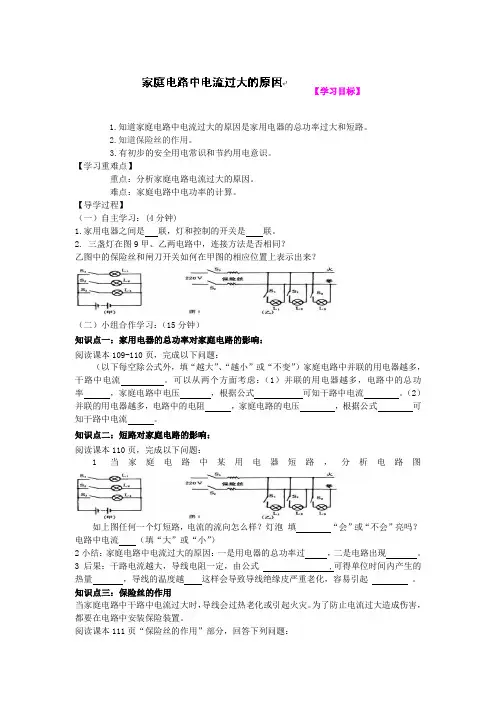

【学习目标】

3.有初步的安全用电常识和节约用电意识。

【学习重难点】

重点：分析家庭电路电流过大的原因。

难点：家庭电路中电功率的计算。

【导学过程】

（一）自主学习：(4分钟)

1.家用电器之间是 联，灯和控制的开关是 联。

2. 三盏灯在图9甲、乙两电路中，连接方法是否相同？

乙图中的保险丝和闸刀开关如何在甲图的相应位置上表示出来？

（二）小组合作学习：（15分钟）

知识点一：家用电器的总功率对家庭电路的影响：

阅读课本109-110页，完成以下问题：

（以下每空除公式外，填“越大”、“越小”或“不变”）家庭电路中并联的用电器越多，干路中电流 。可以从两个方面考虑：（1）并联的用电器越多，电路中的总功率 ，家庭电路中电压 ，根据公式 可知干路中电流 。（2）并联的用电器越多，电路中的电阻 ，家庭电路的电压 ，根据公式 可知干路中电流 。

知识点二：短路对家庭电路的影响：

阅读课本110页，完成以下问题：

1当家庭电路中某用电器短路，分析电路图

如上图任何一个灯短路，电流的流向怎么样？灯泡 填 “会”或“不会”亮吗？电路中电流 （填“大”或“小”）

2小结：家庭电路中电流过大的原因：一是用电器的总功率过 ，二是电路出现 。

3后果：干路电流越大，导线电阻一定，由公式 ,可得单位时间内产生的热量 ，导线的温度越 这样会导致导线绝缘皮严重老化，容易引起 。

知识点三：保险丝的作用

当家庭电路中干路中电流过大时，导线会过热老化或引起火灾。为了防止电流过大造成伤害，都要在电路中安装保险装置。

阅读课本111页“保险丝的作用”部分，回答下列问题： 1.知道家庭电路中电流过大的原因是家用电器的总功率过大和短路。

教案：物理人教版九年级全册19.2家庭电路电流过大原因

一、教学内容

本节课的教学内容来自于人教版物理九年级全册第19.2节，主要讲述了家庭电路电流过大的原因。具体内容包括：

1. 家庭电路电流过大的两种原因；

2. 电路中电流的计算公式；

3. 欧姆定律的应用；

4. 家庭电路中的短路和过载现象。

二、教学目标

1. 让学生掌握家庭电路电流过大的原因，提高学生的安全用电意识；

2. 培养学生运用物理知识解决实际问题的能力；

3. 通过对家庭电路电流过大原因的学习，激发学生对物理学科的兴趣。

三、教学难点与重点

1. 教学难点：家庭电路电流过大的原因及其判断方法；

2. 教学重点：欧姆定律在家庭电路中的应用。

四、教具与学具准备

1. 教具：多媒体课件、电路图、电流表、电压表；

2. 学具：笔记本、笔、课本。

五、教学过程

1. 实践情景引入： 通过展示一个家庭电路短路的实验现象，让学生观察电流表的读数变化，引发学生对家庭电路电流过大的思考。

2. 知识讲解：

讲解家庭电路电流过大的两种原因：短路和过载。短路是指电路中的两个导体接触，导致电流直接通过，电流过大；过载是指电路中的负荷超过额定值，导致电流过大。

3. 例题讲解：

通过一个具体的例题，讲解欧姆定律在家庭电路中的应用。例题：一个家庭电路的电压为220V，电流表的读数为2A，求电路中的电阻。

4. 随堂练习：

让学生根据欧姆定律，计算一个家庭电路的电压为220V，电流为5A时，电路中的电阻。

5. 课堂小结：

六、板书设计

板书内容：

家庭电路电流过大原因：

1. 短路：电路中的两个导体接触，导致电流直接通过，电流过大；

2. 过载：电路中的负荷超过额定值，导致电流过大。

欧姆定律：U = IR

七、作业设计

1. 请解释家庭电路电流过大的两种原因，并给出判断方法；

2. 根据欧姆定律，计算一个家庭电路的电压为220V，电流为5A时，电路中的电阻； 3. 结合生活实际，举例说明家庭电路中可能出现电流过大的情况。

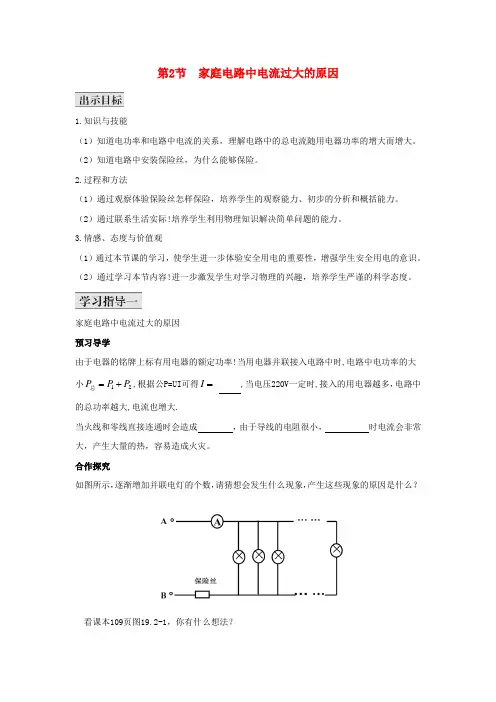

第2节 家庭电路中电流过大的原因

1.知识与技能

（1）知道电功率和电路中电流的关系，理解电路中的总电流随用电器功率的增大而增大。

（2）知道电路中安装保险丝，为什么能够保险。

2.过程和方法

（1）通过观察体验保险丝怎样保险，培养学生的观察能力、初步的分析和概括能力。

（2）通过联系生活实际!培养学生利用物理知识解决简单问题的能力。

3.情感、态度与价值观

（1）通过本节课的学习，使学生进一步体验安全用电的重要性，增强学生安全用电的意识。

（2）通过学习本节内容!进一步激发学生对学习物理的兴趣，培养学生严谨的科学态度。

家庭电路中电流过大的原因

预习导学

由于电器的铭牌上标有用电器的额定功率!当用电器并联接入电路中时,电路中电功率的大小12PPP总,根据公P=UI可得I

,当电压220V一定时,接入的用电器越多，电路中的总功率越大,电流也增大.

当火线和零线直接连通时会造成 ，由于导线的电阻很小， 时电流会非常大，产生大量的热，容易造成火灾。

合作探究

如图所示，逐渐增加并联电灯的个数，请猜想会发生什么现象，产生这些现象的原因是什么？

看课本109页图19.2-1，你有什么想法？ 当导线直接接在电源电压两端，会出现什么情况？

教师点拨

一只灯泡的时候，电流较小，并联的灯泡越多，电流越大，并联上最后一只灯泡时，电流表示数最大，亮着的灯泡会稍微变暗，不一会儿保险丝就熔断了，这时灯全部熄灭了

家庭电路各用电器是并联的，各用电器都插在同一插座上，电路中总功率越大，据根据公P=UI可得I PU， U一定，P越大，通过插座的电流I也越大，产生大量的热，很容易产生火灾。

短路的原因是火线和零线直接相连，电流不再经过用电器，导线的电阻非常小，电流非常大，可能导致火灾。

保险丝的问题

预习导学

1.保险丝选用 制作!因为它的电阻 、熔点 ，当电流过大时，它由于温度升高而熔断，切断电路，起到保护作用。
