铝合金门窗加工工艺流程
一、工艺准备
1.准备所需的铝合金型材、五金配件、玻璃等材料。
2.验收材料，确保质量合格、数量充足。
二、型材切割
1.根据门窗尺寸要求，将铝合金型材切割成相应的长短。
2.使用横切锯或纵切锯进行切割，保证切割平整、尺寸精确。
三、型材铣槽
1.根据门窗设计要求，将需要安装五金配件的位置进行铣槽处理。
2.使用铣槽机进行铣槽，保证槽口平整、尺寸准确。
四、型材打孔
1.根据门窗设计要求，将需要进行玻璃固定或五金配件安装的位置进行打孔。
2.使用打孔机进行打孔，保证孔洞平整、位置准确。
五、型材组装
1.将已经切割、铣槽、打孔的型材按照门窗设计要求进行组装。
2.使用螺丝、铝合金连接件等进行连接，保证连接牢固、结构稳定。
六、焊接
1.对需要焊接的型材进行处理，确保焊接表面干净、平整。 2.使用铝合金焊接机进行焊接，保证焊缝牢固、焊接质量符合要求。
七、型材表面处理
1.清洁铝合金型材表面，去除灰尘、油污等杂质。
2.使用喷砂机或喷涂机进行表面处理，增加型材的美观度和耐腐蚀性。
八、五金配件安装
1.根据门窗设计要求，将五金配件如铰链、推杆等安装到相应的位置。
2.使用螺丝等固定五金配件，保证安装牢固、操作灵活。
九、玻璃安装
1.根据门窗设计要求，将玻璃安装到门窗的相应位置。
2.使用密封胶等进行玻璃的固定，确保安装牢固、密封性好。
十、品质检验
1.对加工完成的铝合金门窗进行整体检查，确保加工质量符合要求。
2.检查尺寸、五金配件安装、玻璃固定等方面的问题，确保门窗的质量合格。
十一、包装与出厂
1.将检查合格的铝合金门窗进行包装，包括使用防护膜、泡沫塑料等进行包裹保护。
2.准备好外包装材料，如纸箱等，进行外包装，为运输做好准备。
3.出厂前对包装后的产品进行验收及质量记录，确保出厂产品的质量良好。 以上是铝合金门窗加工工艺流程的详细介绍，每一步都必须严格按照要求进行操作，以确保最终产品的质量。同时，加工过程中需要保持工作区域的整洁，加强安全意识，确保操作人员的安全。在实际应用中可能会根据具体产品要求进行工艺调整，但基本的工艺流程仍然适用。

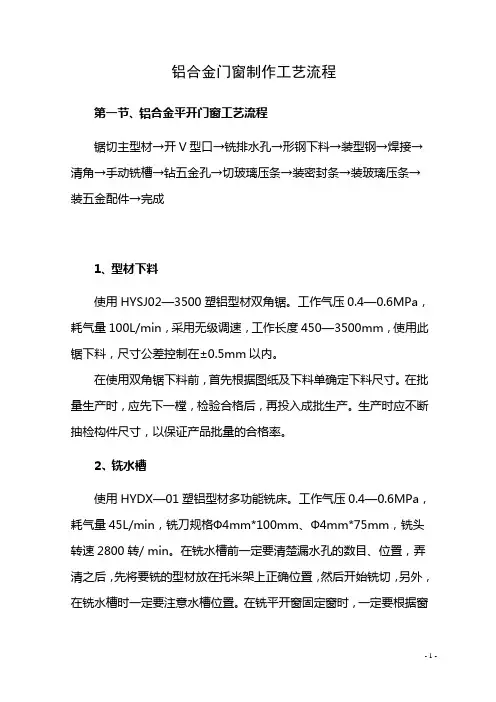

- 1 - 铝合金门窗制作工艺流程
第一节、铝合金平开门窗工艺流程
锯切主型材→开V型口→铣排水孔→形钢下料→装型钢→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→装五金配件→完成
1、型材下料
使用HYSJ02—3500塑铝型材双角锯。工作气压0.4—0.6MPa，耗气量100L/min，采用无级调速，工作长度450—3500mm，使用此锯下料，尺寸公差控制在±0.5mm以内。
在使用双角锯下料前，首先根据图纸及下料单确定下料尺寸。在批量生产时，应先下一樘，检验合格后，再投入成批生产。生产时应不断抽检构件尺寸，以保证产品批量的合格率。
2、铣水槽
使用HYDX—01塑铝型材多功能铣床。工作气压0.4—0.6MPa，耗气量45L/min，铣刀规格Ф4mm*100mm、Ф4mm*75mm，铣头转速2800转/ min。在铣水槽前一定要清楚漏水孔的数目、位置，弄清之后，先将要铣的型材放在托米架上正确位置，然后开始铣切，另外，在铣水槽时一定要注意水槽位置。在铣平开窗固定窗时，一定要根据窗 - 2 - 型是内平开，还是外平开，以及具体的安装方法来确定水槽方向。每班应及时进行屑渣清理和导轴润滑。
3、开V型口
V型切割锯用于铝合金型材90°V形槽的下料，适用于料宽120
mm，长度1800 mm。我公司使用的是HYVJ—01—65V型锯，工作气压0.4—0.6MPa，耗气量80L/min，切割深度ma*70，锯片规格300*30，锯片转速2800r/ min，进刀速度：无级调速。首先应根据V口深度来调整升降台紧定手柄，再摇动至所需位置，夹紧手柄，同样根据V口位置来确定水平定位尺寸。
4、焊接
这是一道很重要的工作。使用HYSH（2+2）—130—3500型铝合金门窗四角焊机。通过焊接，根据型材的特点，了解到影响焊接强度的主要因素是熔接温度，夹紧压力，加热时间，保压时间。焊温过高，影响焊后表面，型材易分解产生有毒气体；过低，易出现虚焊。夹紧力必须达到一定的压力值，使型材断面充分贴合，否则影响焊缝熔结强度。通过反处长试验，确定最佳加热时间，保压时间。保压时间根据前三个因素而定，达到合适的时间即可。不同的工艺条件下，按标准测试其焊角强度，选择最佳工艺条件。这样，确定焊接的工艺参数：焊接温度240—251℃，夹紧力0.5—0.6 MPa，加热时间20—30S，保压时间30—40S，这种参数下测试焊角强度最佳。在焊接中还应及时检查边框垂直度、对角尺寸误差等，如有不妥，应及时调整焊机。 - 3 - 5、角强度实验机
断桥铝合金窗户制作工艺流程
断桥铝合金门窗制作工艺流程
材料准备
选用符合国家标准的断桥铝合金型材，表面光洁无缺陷。
准备五金配件，如锁具、执手、合页、闭合器等。
根据设计图纸，切断铝型材至所需尺寸。
型材预处理
清洁铝型材表面，去除油污、灰尘。
进行表面氧化处理，提高型材的耐腐蚀性和美观度。
组角加工
根据设计图纸，将型材按组角方式组装。
采用角码、胶水或机械锁固方式固定。
开槽钻孔
根据五金配件的位置，在铝型材上开槽、钻孔。
槽孔尺寸精度须符合五金配件安装要求。
安装五金配件
将锁具、执手、合页等五金配件安装到铝型材上。
确保五金配件安装牢固，位置正确。
玻璃安装
清洁玻璃表面，去除油污、灰尘。
将玻璃放置在铝型材框架槽内。
使用玻璃胶或密封条固定玻璃，保证气密性。
安装密封条
在铝型材的槽口内安装密封条。
密封条应具有良好的气密性、水密性和抗老化性能。
组装窗扇和窗框
将窗扇与窗框组装起来。
安装闭合器，保证窗扇的开合顺畅。
成品检验
检查门窗的外观质量，是否有划痕、变形等缺陷。
测试门窗的气密性、水密性和抗风压性能，确保达到标准要求。
包装运输
将门窗包装严实，以防止运输过程中的损坏。
运输过程中，应注意避免磕碰和重压。
安装
由专业人员进行门窗安装。
检查并调整门窗的水平和垂直度。
安装防水胶条，密封门窗与墙体的连接处。
注意事项
选材时应注意型材壁厚、隔热条材质和五金配件质量。
加工过程中应严格控制精度和工艺参数。
铝合金门窗的工艺流程
《铝合金门窗的工艺流程》
铝合金门窗是现代建筑中常见的门窗材料，具有轻质、耐腐蚀、美观等优点，因此受到广泛的应用。其制作工艺流程通常包括以下步骤：
1. 设计与选材：首先根据客户的需求设计门窗的样式和规格，然后根据设计方案选择合适的铝合金型材和配件。
2. 开料加工：根据设计图纸，将选好的铝合金型材进行切割、钻孔等加工，制作出门窗的各个部件。
3. 焊接组装：将加工好的铝合金型材进行焊接和组装，制作成门窗的框架结构。
4. 表面处理：门窗框架经过焊接后需要进行表面处理，主要包括喷涂、阳极氧化等方式，以增加其耐腐蚀性和美观度。
5. 玻璃安装：在门窗框架上安装玻璃，通常采用密封胶条和配件将玻璃牢固固定在框架上。
6. 装配检验：将门窗的所有部件进行装配，进行检验确保门窗的开启、关闭、密封性等功能正常。
7. 包装出厂：经过检验合格的门窗进行包装，保护其在运输过程中不受损坏。
8. 安装使用：门窗经过包装后运送到客户现场进行安装，投入使用。
以上便是铝合金门窗的制作流程，每个步骤都需要严格把控和精细操作，以确保门窗具有优良的品质和性能。
