铝合金门窗施工工艺流程

百度文库 - 让每个人平等地提升自我

1

铝合金门窗工艺流程和方案

工艺流程和工艺监督

一、 生产工艺流程

1、 平开门窗工艺流程

锯切主型材→开V型口→铣排水孔→形钢下料→装型钢→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→装五金配件→检验→包装→入库

2、 推拉门窗工艺流程 百度文库 - 让每个人平等地提升自我

2 锯切型材→铣排水孔→切型钢→装型钢→装毛条→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→切防风条→防风条钻孔→防风条铣槽→防风条装毛条→装防风条→装缓冲块→装滚轮→框扇组合→装密封桥→装月牙锁→检验→包装→入库

二、 工艺制定、完善

铝合金门窗组装工艺多，每一道工序对产品性能都有影响，根据产品性能要求，我们对每一道工序的工艺条件及对产品性能影响进行对比，不断调整工艺，确定最佳工艺参数，使产品达到标准要求。

工艺的制定。以下是几个主要工序的工艺流程情况。

1、 型材下料

我公司使用的是HYSJ02—3500塑铝型材双角锯。工作气压—，耗气量100L/min，采用无级调速，工作长度450—3500mm，使用此锯下料，尺寸公差控制在±以内。

在使用双角锯下料前，首先根据图纸及下料单确定下料尺寸。在批量生产时，应先下一樘，检验合格后，再投入成批生产。生产时应不断抽检构件尺寸，以保证产品批量的合格率。

2、 铣水槽

我公司使用的是HYDX—01塑铝型材多功能铣床。工作气压—，耗气量45L/min，铣刀规格Ф4mm*100mm、Ф4mm*75mm，铣头转速2800转/ min。在铣水槽前一定要清楚漏水孔的数目、位置，弄清之后，先将要铣的型材放在托米架上正确位置，然后开始铣切，另外，在铣水槽时一定要注意水槽位置。在铣平开窗固定窗时，一定要根据窗型是内平开，还是外平开，以及具体的安装方法来确定水槽方向。每班应及时进行屑渣清理和导轴润滑。 百度文库 - 让每个人平等地提升自我

门窗制作安装施工工艺

一、门窗制作安装

总包单位：负责提供放线基准，水平、垂直、进出线。

1. 门窗制作

塑钢门窗制作安装的工序如下：

（1）制作：图纸设计——型材生产——表面处理——工厂备料及开料——工厂制作；

（2）门窗采用有缝拼接，整条胶条，仅一个接缝

2. 门窗安装

1） 安装工序：

现场放线测量，预埋件施工——门窗框安装——塞缝——打发泡剂——刷防水涂料——总包收口——打防水胶——门窗扇安装——淋水试验——验收。

2） 门窗安装方式：

（1）固定方式：采用固定件固定，两端距离不大于200mm，中间间距不大于400mm。

（2）湿作业法：门窗框底边及两侧边上翻200mm ，用干硬性水泥砂浆先塞缝，塞缝凝结后其余三侧用发泡剂填充，塞缝必须保证密实。 窗安装完后，窗框与墙体接缝处必须室内外双面打中性硅酮耐候胶。框与洞口下口之间的嵌缝采用干硬性掺防水粉的水泥砂浆塞缝（两边上翻20cm）JS防水刷涂，框与其它三边洞口之间的嵌缝打发泡剂。

(3)粉刷完成内外硅酮胶施工（硅酮胶应施工在基层上）

3.门窗安装注意事项

（1）框边预留10mm不贴膜；

（2）门窗框安装前，门窗安装单位应先检查核对每一门窗洞口尺寸，

（3）如洞口出现偏差，当小于20mm（每边）或大于40mm（每边）时，土建施工单位负责洞口处理，大于 40mm的洞口（每边）应采用细石混凝土回补，过小的洞口应进行凿除或变更门窗尺寸。

（4）门窗框安装、塞缝时，施工单位因及时进行实测检查、安装完成后，门窗框正面垂直不大于2.5mm。

门窗框安装允许偏差如下表：

项目 允许偏差（mm槽口宽度高度>2000 ±2.0 槽口对边尺寸之差≤2000 允许偏差≤2.0

槽口对角线尺寸之差≤2000 允许偏差≤2.0

槽口对角线尺寸之差>2000 允许偏差≤3.0

同一平面高低差≤0.4，装配间隙≤0.3

2. 扇与框的搭接宽度偏差±1

安徽恒兴装饰工程有限公司 槽口宽度高度≤2000 ±1.5

构思新颖，品质一流，适合各个领域，谢谢采纳！

- 1 - 铝合金门窗生产工艺流程

生产工艺流程

1、平开门、窗工艺流程

框扇断料→框扇铣口→铣锁孔槽→钻五金孔→切玻璃压条→装框、扇密封胶条→装玻璃压条→扇玻组合→装五金配件→检验→包装→入库

2、推拉门、窗工艺流程

框扇断料→框扇铣口→铣排水孔→铣锁孔槽→装毛条→钻五金孔→切玻璃压条→装密封毛条→装玻璃压条→装滑轮→框、扇组合→检验→包装→入库

一、框料断料

1、量具校核：核对双头锯床标尺与钢卷尺的误差；如果用两台双头锯分别对同一樘窗的外框型材进行切割，必须对两台双头锯进行校核，直到两台锯床标尺与钢卷尺尺寸统一为准。

2、断料尺寸的精确度控制：同一批次相同尺寸的断料；第一支料复核两次，确认尺寸无误后，才能开始断料。并在同一尺寸批量断料中工件尺寸进行抽查，核对断料是否有误差。

二、框料工艺孔槽铣削

1、平开外框。外框中柱需要铣缺，铣榫。铣缺、铣榫时，先用同型号废铝或者断一条短料试样，确认中柱铣缺、铣榫后与外框角缝严密咬合。

2、推拉外框。铣推拉框下滑时，先用料头放样，直到下滑料头铣缺与边框完全咬合后，才能用新料铣缺。下滑滑轮茎条铣缺作为排水孔时，其长度不超过20mm.两端头长度应一致。1800mm铣两个排水孔，超过1800mm铣三个排水孔。铣缺后的上下滑，应严格配对，避免铣错、铣反。铣孔铣缺时，型材不能有划伤和划痕。

三、扇料工艺孔槽铣削

1、推拉门、窗扇；勾光企铣口，勾光、企上下口应铣方正，左右余量一致。滑轮调节孔应正确，孔距型材边缘左右应一致。推拉门锁孔高度：扇高2300mm以内，锁孔位置离地垂直距离950-1150mm;推拉窗铣锁高度：离地垂直距离1500-1600mm；相邻门窗的门窗锁孔高度必须一致。

2、平开门、窗；铣平开门锁孔高度：离地面垂直距离950-1150mm;铣平开窗 锁孔高度，离地面垂直距离1500-1600mm;平开窗锁孔离型材边必须一致，误差不得超过1mm.锁孔高度与相邻窗的锁孔高度必须一致。悬窗锁孔开孔位置居中铣削。

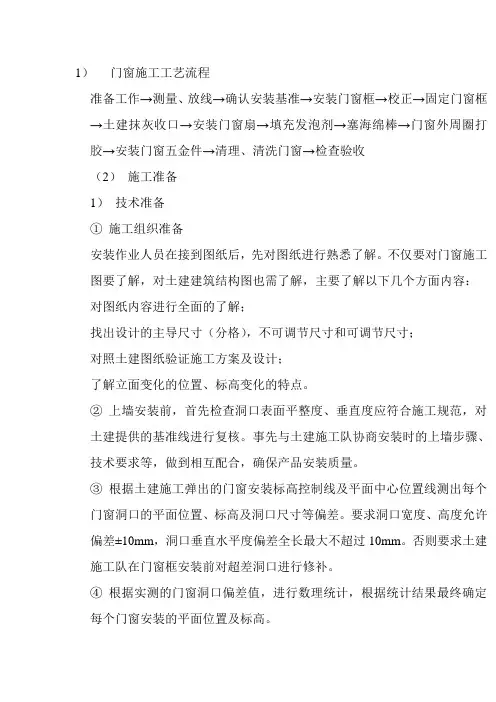

1） 门窗施工工艺流程

准备工作→测量、放线→确认安装基准→安装门窗框→校正→固定门窗框→土建抹灰收口→安装门窗扇→填充发泡剂→塞海绵棒→门窗外周圈打胶→安装门窗五金件→清理、清洗门窗→检查验收

（2） 施工准备

1） 技术准备

① 施工组织准备

安装作业人员在接到图纸后，先对图纸进行熟悉了解。不仅要对门窗施工图要了解，对土建建筑结构图也需了解，主要了解以下几个方面内容：

对图纸内容进行全面的了解；

找出设计的主导尺寸（分格），不可调节尺寸和可调节尺寸；

对照土建图纸验证施工方案及设计；

了解立面变化的位置、标高变化的特点。

② 上墙安装前，首先检查洞口表面平整度、垂直度应符合施工规范，对土建提供的基准线进行复核。事先与土建施工队协商安装时的上墙步骤、技术要求等，做到相互配合，确保产品安装质量。

③ 根据土建施工弹出的门窗安装标高控制线及平面中心位置线测出每个门窗洞口的平面位置、标高及洞口尺寸等偏差。要求洞口宽度、高度允许偏差±10mm，洞口垂直水平度偏差全长最大不超过10mm。否则要求土建施工队在门窗框安装前对超差洞口进行修补。

④ 根据实测的门窗洞口偏差值，进行数理统计，根据统计结果最终确定每个门窗安装的平面位置及标高。

a.门窗安装平面位置的确定

根据每层同一部位门窗洞口平面位置偏差统计数据，求得该部位门窗平面位置偏差值的平均数V1（本值有方向）；然后统计出门窗洞口中心线位置偏差出现概率最大的偏差值Q1。

当出现概率最大的偏差值Q1的出现概率小于50%时，门窗安装平面位置为：门窗洞中心线理论位置加上门窗洞平面位置偏差值的平均数V1；当出现概率最大的偏差值Q1的出现概率大于50%时，门窗安装平面位置为：门窗洞中心线理论位置加上出现概率最大的偏差值Q1。

b.门窗安装标高确定

门窗的安装标高，每层一确定，且确保同一层不同类型门窗的门窗楣在同一标高。

由门窗的标高控制线测出的门窗洞上口标高偏差值A。根据本楼层所有门窗标高偏差值求得偏差值平均数V2（本值有方向）及出现概率最大的偏差值Q2。当出现概率最大的偏差值Q2的出现概率小于50%时，本楼层门窗的安装标高为：门窗洞理论位置标高加上门窗洞标高偏差值的平均数V2；当出现概率最大的偏差值Q2的出现概率大于50%时，本楼层门窗的安装标高为：门窗洞理论位置标高加上出现概率最大的偏差值Q2。
