铝合金门窗的工艺流程

铝合金门窗加工工艺流程

一、工艺准备

1.准备所需的铝合金型材、五金配件、玻璃等材料。

2.验收材料，确保质量合格、数量充足。

二、型材切割

1.根据门窗尺寸要求，将铝合金型材切割成相应的长短。

2.使用横切锯或纵切锯进行切割，保证切割平整、尺寸精确。

三、型材铣槽

1.根据门窗设计要求，将需要安装五金配件的位置进行铣槽处理。

2.使用铣槽机进行铣槽，保证槽口平整、尺寸准确。

四、型材打孔

1.根据门窗设计要求，将需要进行玻璃固定或五金配件安装的位置进行打孔。

2.使用打孔机进行打孔，保证孔洞平整、位置准确。

五、型材组装

1.将已经切割、铣槽、打孔的型材按照门窗设计要求进行组装。

2.使用螺丝、铝合金连接件等进行连接，保证连接牢固、结构稳定。

六、焊接

1.对需要焊接的型材进行处理，确保焊接表面干净、平整。 2.使用铝合金焊接机进行焊接，保证焊缝牢固、焊接质量符合要求。

七、型材表面处理

1.清洁铝合金型材表面，去除灰尘、油污等杂质。

2.使用喷砂机或喷涂机进行表面处理，增加型材的美观度和耐腐蚀性。

八、五金配件安装

1.根据门窗设计要求，将五金配件如铰链、推杆等安装到相应的位置。

2.使用螺丝等固定五金配件，保证安装牢固、操作灵活。

九、玻璃安装

1.根据门窗设计要求，将玻璃安装到门窗的相应位置。

2.使用密封胶等进行玻璃的固定，确保安装牢固、密封性好。

十、品质检验

1.对加工完成的铝合金门窗进行整体检查，确保加工质量符合要求。

2.检查尺寸、五金配件安装、玻璃固定等方面的问题，确保门窗的质量合格。

十一、包装与出厂

1.将检查合格的铝合金门窗进行包装，包括使用防护膜、泡沫塑料等进行包裹保护。

2.准备好外包装材料，如纸箱等，进行外包装，为运输做好准备。

3.出厂前对包装后的产品进行验收及质量记录，确保出厂产品的质量良好。 以上是铝合金门窗加工工艺流程的详细介绍，每一步都必须严格按照要求进行操作，以确保最终产品的质量。同时，加工过程中需要保持工作区域的整洁，加强安全意识，确保操作人员的安全。在实际应用中可能会根据具体产品要求进行工艺调整，但基本的工艺流程仍然适用。

构思新颖，品质一流，适合各个领域，谢谢采纳！

- 1 - 铝合金门窗生产工艺流程

生产工艺流程

1、平开门、窗工艺流程

框扇断料→框扇铣口→铣锁孔槽→钻五金孔→切玻璃压条→装框、扇密封胶条→装玻璃压条→扇玻组合→装五金配件→检验→包装→入库

2、推拉门、窗工艺流程

框扇断料→框扇铣口→铣排水孔→铣锁孔槽→装毛条→钻五金孔→切玻璃压条→装密封毛条→装玻璃压条→装滑轮→框、扇组合→检验→包装→入库

一、框料断料

1、量具校核：核对双头锯床标尺与钢卷尺的误差；如果用两台双头锯分别对同一樘窗的外框型材进行切割，必须对两台双头锯进行校核，直到两台锯床标尺与钢卷尺尺寸统一为准。

2、断料尺寸的精确度控制：同一批次相同尺寸的断料；第一支料复核两次，确认尺寸无误后，才能开始断料。并在同一尺寸批量断料中工件尺寸进行抽查，核对断料是否有误差。

二、框料工艺孔槽铣削

1、平开外框。外框中柱需要铣缺，铣榫。铣缺、铣榫时，先用同型号废铝或者断一条短料试样，确认中柱铣缺、铣榫后与外框角缝严密咬合。

2、推拉外框。铣推拉框下滑时，先用料头放样，直到下滑料头铣缺与边框完全咬合后，才能用新料铣缺。下滑滑轮茎条铣缺作为排水孔时，其长度不超过20mm.两端头长度应一致。1800mm铣两个排水孔，超过1800mm铣三个排水孔。铣缺后的上下滑，应严格配对，避免铣错、铣反。铣孔铣缺时，型材不能有划伤和划痕。

三、扇料工艺孔槽铣削

1、推拉门、窗扇；勾光企铣口，勾光、企上下口应铣方正，左右余量一致。滑轮调节孔应正确，孔距型材边缘左右应一致。推拉门锁孔高度：扇高2300mm以内，锁孔位置离地垂直距离950-1150mm;推拉窗铣锁高度：离地垂直距离1500-1600mm；相邻门窗的门窗锁孔高度必须一致。

2、平开门、窗；铣平开门锁孔高度：离地面垂直距离950-1150mm;铣平开窗 锁孔高度，离地面垂直距离1500-1600mm;平开窗锁孔离型材边必须一致，误差不得超过1mm.锁孔高度与相邻窗的锁孔高度必须一致。悬窗锁孔开孔位置居中铣削。

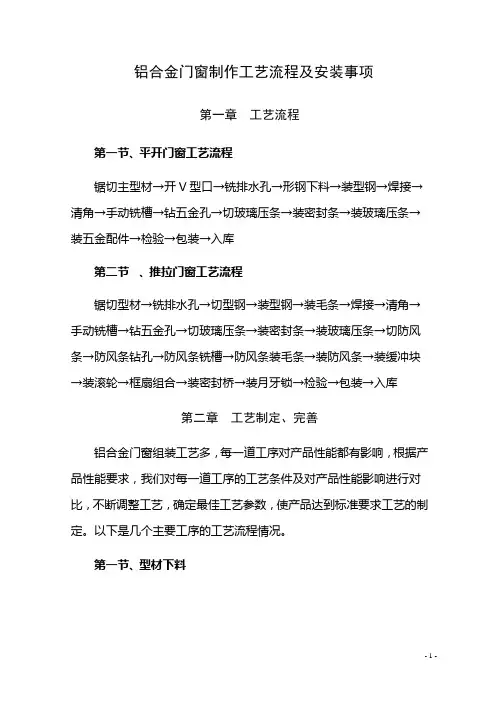

- 1 - 铝合金门窗制作工艺流程及安装事项

第一章 工艺流程

第一节、平开门窗工艺流程

锯切主型材→开V型口→铣排水孔→形钢下料→装型钢→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→装五金配件→检验→包装→入库

第二节 、推拉门窗工艺流程

锯切型材→铣排水孔→切型钢→装型钢→装毛条→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→切防风条→防风条钻孔→防风条铣槽→防风条装毛条→装防风条→装缓冲块→装滚轮→框扇组合→装密封桥→装月牙锁→检验→包装→入库

第二章 工艺制定、完善

铝合金门窗组装工艺多，每一道工序对产品性能都有影响，根据产品性能要求，我们对每一道工序的工艺条件及对产品性能影响进行对比，不断调整工艺，确定最佳工艺参数，使产品达到标准要求工艺的制定。以下是几个主要工序的工艺流程情况。

第一节、型材下料 - 2 - 使用HYSJ02—3500塑铝型材双角锯。工作气压0.4—0.6MPa，耗气量100L/min，采用无级调速，工作长度450—3500mm，使用此锯下料，尺寸公差控制在±0.5mm以内。

在使用双角锯下料前，首先根据图纸及下料单确定下料尺寸。在批量生产时，应先下一樘，检验合格后，再投入成批生产。生产时应不断抽检构件尺寸，以保证产品批量的合格率。

第二节、铣水槽

使用HYDX—01塑铝型材多功能铣床。工作气压0.4—0.6MPa，耗气量45L/min，铣刀规格Ф4mm*100mm、Ф4mm*75mm，铣头转速2800转/ min。在铣水槽前一定要清楚漏水孔的数目、位置，弄清之后，先将要铣的型材放在托米架上正确位置，然后开始铣切，另外，在铣水槽时一定要注意水槽位置。在铣平开窗固定窗时，一定要根据窗型是内平开，还是外平开，以及具体的安装方法来确定水槽方向。每班应及时进行屑渣清理和导轴润滑。

第三节、开V型口

V型切割锯用于铝合金型材90°V形槽的下料，适用于料宽120

铝合金门窗工艺流程和方案

文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]

铝合金门窗工艺流程和方案

第一章 生产工艺流程

第1节 平开门窗工艺流程

锯切主型材→开V型口→铣排水孔→形钢下料→装型钢→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→装五金配件→检验→包装→入库

第2节 推拉门窗工艺流程

锯切型材→铣排水孔→切型钢→装型钢→装毛条→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→切防风条→防风条钻孔→防风条铣槽→防风条装毛条→装防风条→装缓冲块→装滚轮→框扇组合→装密封桥→装月牙锁→检验→包装→入库

第二章 工艺制定、完善

铝合金门窗组装工艺多，每一道工序对产品性能都有影响，根据产品性能要求，我们对每一道工序的工艺条件及对产品性能影响进行对比，不断调整工艺，确定最佳工艺参数，使产品达到标准要求。

工艺的制定。以下是几个主要工序的工艺流程情况。

第1节 型材下料

我公司使用的是HYSJ02—3500塑铝型材双角锯。工作气压—，耗气量100L/min，采用无级调速，工作长度450—3500mm，使用此锯下料，尺寸公差控制在±以内。

在使用双角锯下料前，首先根据图纸及下料单确定下料尺寸。在批量生产时，应先下一樘，检验合格后，再投入成批生产。生产时应不断抽检构件尺寸，以

保证产品批量的合格率。

第2节 铣水槽

我公司使用的是HYDX—01塑铝型材多功能铣床。工作气压—，耗气量45L/min，铣刀规格Ф4mm*100mm、Ф4mm*75mm，铣头转速2800转/ min。在铣水槽前一定要清楚漏水孔的数目、位置，弄清之后，先将要铣的型材放在托米架上正确位置，然后开始铣切，另外，在铣水槽时一定要注意水槽位置。在铣平开窗固定窗时，一定要根据窗型是内平开，还是外平开，以及具体的安装方法来确定水槽方向。每班应及时进行屑渣清理和导轴润滑。
