华陆工程科技有限责任公司 10kV高压电机软起动装置技术规格书

1华陆工程科技有限责任公司

高压软启动装置技术规格书

项目代号：07034

项目名称：锦疆化工合成氨尿素工程

3

2

1

0 2010.3

版次 日期编制人校核人审核人 项目经理

3

2

1

0 供设备招标

版次 说 明

华陆工程科技有限责任公司 10kV高压电机软起动装置技术规格书

2

1. 概述

1.1 概述

本规格书包括了由华陆工程科技有限责任公司设计的用于锦疆化工合成氨尿素工程的10kV

高压电动机（CO2压缩机）软起动装置的基本技术要求。供货商应满足本技术规格书和现行标

准要求的高质量产品及其相应服务。对国家有关安全和环保等强制性标准，必须满足其要求。

所供设备必须是经国家鉴定的成熟产品（其设计、制造、试验、运输等必须满足相关国标准和

IEC标准）。本规格书应参考301总变电所高压供电系统图和平面布置图。

1.2 范围

本规格书适用于10kV高压电动机有级变频起动装置,以下简称软起动装置。

1.3 标准及规范

规格书提出最低限度的要求，设备及材料的设计和制造应遵循相应的中国国家标准（GB）

和IEC标准。只有当无相应的中国国家标准时，才能采用特殊标准。主要的标准及规范如下（但

不限于此）：

GB3906-91 3 ～ 35 kV交流金属封闭开关设备

GB1984-89 交流高压断路器

GB/T11022-89 高压开关设备通用技术条件

GB1208-98 电流互感器

IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备

Q/HP 001-2005 《中压交流电动机固态软起动装置》

GB/T 11022-1999 《高压开关设备和控制设备标准公用技术要求》

GB／T2423.4－1993 《电工电子产品基本环境试验规程试验Db：交变湿热试验方法》

JB／T 10251－2001 《交流电动机电力电子软起动装置》

GB／T 13422 －1992 《半导体电力变流器电器试验方式》

GB／T 14549－93 《电能质量 公用电网谐波》

GB／T 17626.14－200 《电磁兼容 试验和测量技术电压波动试验

2. 环境条件

除非另有规定，软起动装置应按下列环境条件设计及制造。 华陆工程科技有限责任公司 10kV高压电机软起动装置技术规格书

32.1 环境温度

♦ 极端最高温度 41.7°C

♦ 极端最低温度 -36.4°C

♦ 年平均温度 7.3°C

♦ 月平均最高温度 27°C

2.2 相对湿度

年平均相对湿度 64％

2.3 海拔高度 <1000m

3. 其他条件

3.1 电源条件

3.1.1 电源条件，

即标称电压、频率和系统中性点接地方式详见3.2节。

3.1.2 软起动装置的设计应使其在下列额定电源条件下能可靠操作。 在这些条件下的性能可能与

在额定电压和额定频率下的性能不一致。

(1) 电压波动范围 : 额定电压的 ±7%

(2) 频率波动范围 : 额定频率的 ±0.5

3.2 额定值

3.2.1 软起动装置接线系统为3-相 3-线系统。系统中性点为不接地系统。

3.2.2 软起动装置标称电压: 见数据表

3.2.3 软起动装置额定频率: 见数据表

3.2.4 软起动装置最大耐受短路电流: 见数据表

3.2.5 软起动装置额定绝缘电压: 见数据表

3.2.6 软起动装置控制和操作回路额定电压为： 见数据表

3.3 温升

软起动装置内元件的温升应不超出所采用标准的允许温升极限。

4. 被控电机参数及负载参数

4.1 被控电机额定参数

名称及型号： CO2压缩机组 TK4200-20-2600

额定功率： 4200kW

额定电压： 10kV 华陆工程科技有限责任公司 10kV高压电机软起动装置技术规格书

4额定电流： 279.8A

台数： 3台

4.2 负载特征

起动状态: 一般负载

4.3 其他相关参数

定子接线方式： 星形

高压引出线： 2X2根

5. 基本性能及技术要求

5.1 软启动装置应能满足业主电动机的正常起动要求,起动平稳、冲击小,控制动作可靠。

5.2 主要参数指标：

5.2.1起动电流：鼠笼式电动机,按负载情况考核控制在2.0～3.5Ie内；

5.2.3单次起动时间的最大调节范围在30％以内。最大范围10～60S；

5.2.4最大限度地减少起动压降¸以稳定电网质量；

5.2.5允许连续起动次数为：2～3次。但需满足产品温度运行及控制要求；

5.2.6装置具有直接启动容量的接触器，配备电动机电流不平衡、缺相和安全启动超时、启动次数

保护等基本功能。

5.2.7软启动装置有自检（包括电网检测）、加速校正、故障报警等功能。

5.2.8软启动装置具备就地和远程控制起、停车功能，提供电动机联锁需要I/O接点。

5.2.9软启动装置具备与网络连接的通讯功能。控制单元显示界面为大尺寸液晶全汉字显示。

6. 供货范围

有级变频起动装置以成套单元供货，柜体采用金属封闭式结构，柜内为分隔式。所有主、控元

件安装应满足国家相关规定和规范要求，实现安全可靠运行。

要求开关器件选配真空断路器。软起动装置内部，每个成套单元的保护控制系统自成体系,保护

控制元器件采用PLC或微机系列。成套单元需设对外通讯接口2个，符合IEC标准。传输应可靠,

准确无误。

7. 接触器

遮断方式: 真空

开断电流: 见数据表

控制电源: DC 220 V 华陆工程科技有限责任公司 10kV高压电机软起动装置技术规格书

5 型式: 抽出式

本项目要求接触器与晶闸管容量的配置要有一定冗余（按大一级配置），接触器及辅助小开关

均采用进口品牌。

8. 保护及测量装置

柜内关键控制元件如：控制器、电缆传感器、电源模块、触发件等采用国内品牌产品。

9. 附件

软起动装置应带有下列附件:

(1) 底座

(2) 固定螺栓

(3) 安装拆除用的吊耳

(4) 专用工具箱。

(5) 其它标准配件

10. 检验和试验

应根据国家有关的标准规范进行常规出厂试验以确保软起动装置无电气和机械缺陷。除上

述试验外，还应进行运行试验以确认断路器的合闸与跳闸操作、测量系统、继电保护装置以及

其它控制系统的正常运行。

11. 技术文件

制造商在中标后的一个星期之内,应向业主及设计单位同时提供技术文件图纸及电子文件各一套。文

件格式要求图纸用A3或A2。文字说明用A4。要求提供的技术文件内容如下：

11.1 产品使用说明书；

11.2 电气主接线图及联锁控制原理接线图；

11.3 外部接线端子图；

11.4 外形安装尺寸图

11.5 产品安装基础图及重量；

11.6 程序清单；

11.7 产品合格证；

11.8 出厂检验报告；

11.9 主要元器件随机资料清单。 华陆工程科技有限责任公司 10kV高压电机软起动装置技术规格书

6

10kV高压有级变频软起动装置数据表 一 般 要 求

标准规范 见 1.3节

数 量 4200kW 3套

极端最高温度. : 41.7°C 极端最低温度. : -36.4°C 设计条件 年平均相对湿度: 64% 海拔高度: <1000m

电压: 10 kV 频率. : 50 Hz 电气条件 中性点: 不接地 直接接地 AC 220 V , 50Hz 控制电源 DC 220 V 110 V 型 号

特殊要求 软启动柜独立安装，（尽量与本室开关柜排列协调） 柜体色标由业主确定

技 术 条 件

额定电压(kV) 10kV 最高操作电压 (kV) 12kV

额定绝缘水平 工频耐压: 30kV BIL: 60kV

额定电流(A) 主母线: A

短路容量 40 kA, s

母线材质 铜母线 铝母线

柜体结构 固定式 手车式 移开式

断路器类型 真空断路器 VCB SF6 断路器 少油断路器

控制回路保护 熔断器 MCB 其它

辅助接点 常开型: 常闭型:

防护等级 IP20 IP30 IP40 other

涂 漆

其 它 输入与输出方式：电缆下进下出 制 造 厂 资 料

制造厂

开关柜型号

尺寸 (mm) W x Dx H:

合闸回路: AC / DC, 220 V, A 控制电源 跳闸回路: AC / DC, 220 V, A

总重 (kg)

备注

合集下载

软起动技术规格书

软起动技术规格书

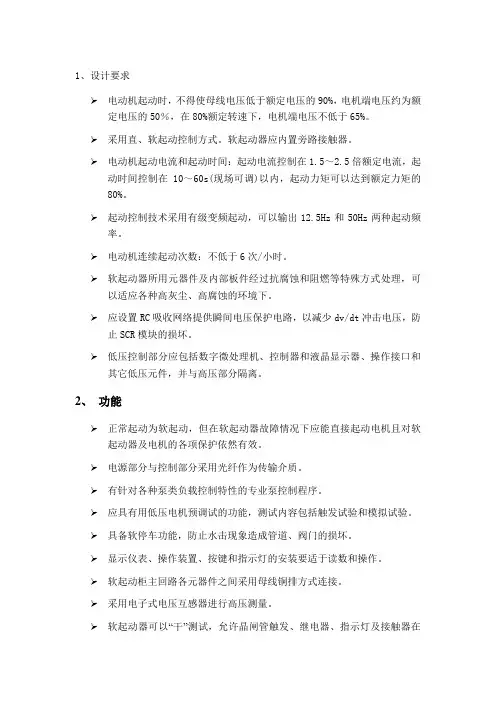

1、设计要求
