第一部分：高压柜的技术规范
KYN28A-12高压开关柜
1 概述
1.1 开关柜内配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。
2 环境条件
KYN28A-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。条件与措施如下：
气候与环境条件 产品正常适合的条件 辅助措施
海拔高度(m) 不超过2000m
最高温度(ºC) ＋40
最低温度(ºC) -15 配自动控制加热器
最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露
最大相对湿度日平均 95%
抗震能力 不超过8度
最大温差(ºC) 25
没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所
3 技术参数
3.1 开关柜参数
3.1.1 额定电压：10kV
3.1.2 运行最高电压：12kV
3.1.3 工频耐压：42kV/min
3.1.4 雷电冲击电压：75kV
3.1.5 频率：50HZ
3.1.6 主母线额定电流：1250A
3.1.7 短时耐受电流：31.5kA/4S
3.1.8 额定动力稳定电流：80kA
3.1.9 防护等级：IP4X；断路器门打开IP2X 3.2 VS1-12真空断路器技术参数
3.2.1 额定电压：10kV
3.2.2 运行最高电压：12kV
3.2.3 频率：50HZ
3.2.4 额定电流：630A、1250A
3.2.5 额定短路开断电流：25、31.5kA
3.2.6 额定动力稳定电流：80kA
3.2.7 四秒热稳定电流（有效值）：31.5kA
3.2.8 合闸时间：≤67ms
3.2.9 分闸时间：≤45ms
3.2.10 燃弧时间：≤15ms
3.2.11 电寿命：额定电流下允许开断2万次，额定短路开断电流下允许开断50次
3.2.12 机械寿命：3万次
3.2.13 保证运行寿命：大于30年
.
. . .
东方希望包头铝业低温烟气余热利用项目
10kV高压开关柜
技术协议书
买方：内蒙古炬能热能技术有限责任公司
卖方：盛隆电气集团有限公司
日期：2015年10月 12日 .
. . . 目 录
第一章、技术规范 ............................ 3
第二章、供货范围 ........................... 23
第三章、技术资料和交付进度 ................. 25
第四章、设备监造、检验/试验和性能验收试验 .. 27
第五章、技术服务和设计联络 ................. 30
第六章、技术差异表 ......................... 31
第七章、招标文件附图（共3张） ............. 32
.
. . . 第一章、技术规范
1总则
1.1 本规范书适用于东方希望包头铝业低温烟气余热利用项目10kV交流高压开关柜设备，它提出了该设备的使用条件、设备的功能设计、主要技术参数、结构、性能、试验、包装、运输、提供备品备件、仪器仪表供货及现场所需安装指导、技术服务、技术资料等方面的技术要求。
1.2 招标方在本规范书中提出了高压开关柜设备最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如未对本招标文件提出偏差，将认为投标方提供的设备符合招标文件和标准的要求，偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。

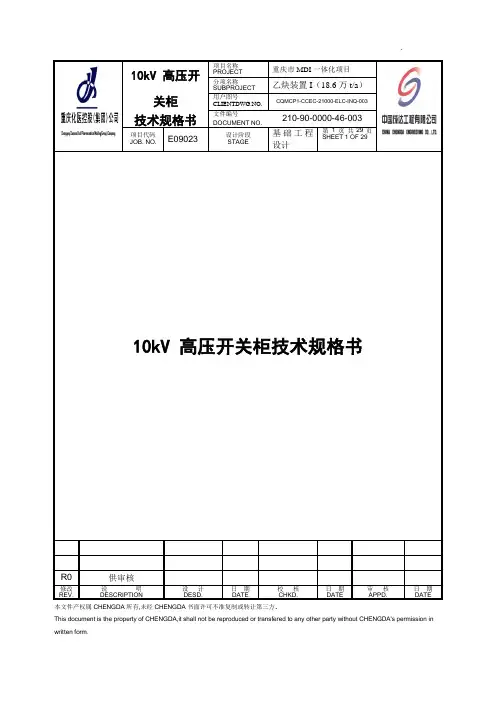

10kV 高压开关柜
技术规格书 项目名称
PROJECT 重庆市MDI一体化项目 分项名称
SUBPROJECT 乙炔装置I（18.6万t/a）
用户图号
CLIENTDWG.NO. CQMCP1-CCEC-21000-ELC-INQ-003
文件编号
DOCUMENT NO. 210-90-0000-46-003
项目代码
JOB. NO. E09023 设计阶段
STAGE 基础工程设计 第 1 页 共29页SHEET 1 OF 29
10kV 高压开关柜技术规格书
R0 供审核
修改
REV. 说 明
DESCRIPTION 设 计
DESD. 日 期
DATE 校 核
CHKD. 日 期
DATE 审 核
APPD. 日 期
DATE
本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.
This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in
written form. ´
专业：电气 10kV 高压开关柜技术规格书 210-90-0000-46-003
版次:R0 第 2 页 共 29 页
货物需求表
序号 货 物 名 称 数量
（台） 安装地点 备 注
1 10kV铠装交流金属封闭移开式开关柜(真空断路器柜为中置式手车) 76 1# 10kV/0.4 kV变电所
10kV、1250A空气绝缘型母线槽 米
2 10kV铠装交流金属封闭移开式开关柜(真空断路器柜为中置式手车) 92 2# 10kV/0.4 kV变电所
10kV、1600A空气绝缘型母线槽 米
3 10kV铠装交流金属封闭移开式开关柜(真空断路器柜为中置式手车) 12 3# 10kV/0.4 kV变电所
KYN28A-12高压开关柜
技 术 规 范 书
一、 概述：
1、本规范书适用于东营斯恩威水务有限公司污水处理厂一期项目10KV高压开关柜。本规范书阐述了对设备设计、制造、检验、供货及运输保护的最低要求。
2、本设备技术规范书所使用的标准如与供方所执行的标准不一致时，按较高的标准执行。
3、本设备技术规范书经需方、供方确认后作为订货合同的技术附件，与正文合同具有同等的法律效力。
4、乙方应对开关柜的设计、材料采购、设备制造、电气元件组装，图纸、资料的提供以及与各分包商间的联络、协调、检查和在不同场所进行的试验负有全部责任。
5、本设备技术规范书未尽事宜，由买卖双方协商确定。
二、使用条件：
1、环境条件
①海拔高度：小于1000m
最大相对湿度：95%
最高环境温度：+40℃
最低环境温度：-25℃
②本设备安装于室内，Ш级防污，
③进线柜采用电缆进线、出线柜采用电缆出线。
④地震：地震烈度为8度
⑤系统接地方式：不接地
2、系统条件：
①额定电压：10kv
②最高工作电压：12kv
③系统周波：50HZ
④断路器开断电流：31.5KA、25KA(详见一次系统图)
⑤母线系统：单母线开关分段
⑥断路器操作机构：弹簧操作机构（能手动和电动储能），直流220V
⑦开关、机构等机械寿命：10000次以上
⑧分、合闸电源：DC220V
三、电气及结构要求：
1、名称、型号及额定参数：
①名称：金属铠装抽出式开关柜 型号：KYN28A-12(Z)
②颜色：浅驼色（Z44）
③断路器型号：施耐德宝光品牌非固封户内型手车式真空断路器。
④额定电流：进线柜、分段柜为1600A,出线柜为1250A。
⑤绝缘水平：对地、相间42kv
⑥热稳定电流31.5KA,4S
⑦额定关合电流：80KA
⑧动稳定电流：80KA
