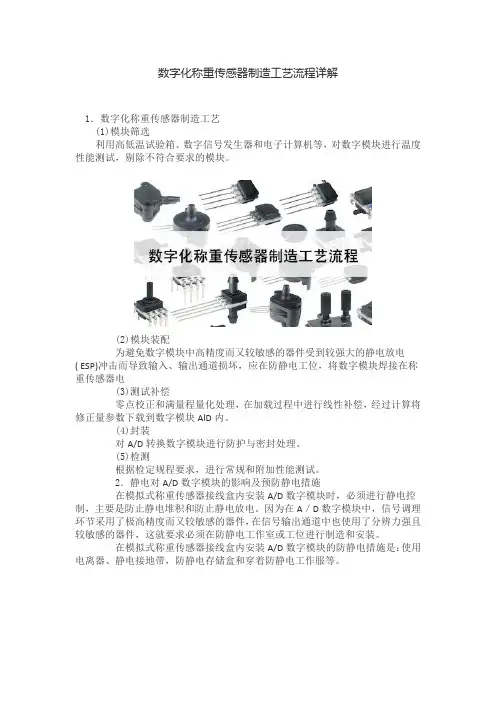

数字化称重传感器制造工艺流程详解
1．数字化称重传感器制造工艺
(1)模块筛选
利用高低温试验箱、数字信号发生器和电子计算机等，对数字模块进行温度性能测试，剔除不符合要求的模块。
(2)模块装配
为避免数字模块中高精度而又较敏感的器件受到较强大的静电放电( ESP)冲击而导致输入、输出通道损坏，应在防静电工位，将数字模块焊接在称重传感器电
(3)测试补偿
零点校正和满量程量化处理，在加载过程中进行线性补偿，经过计算将修正量参数下载到数字模块AlD内。
(4)封装
对A/D转换数字模块进行防护与密封处理。
(5)检测
根据检定规程要求，进行常规和附加性能测试。
2．静电对A/D数字模块的影响及预防静电措施
在模拟式称重传感器接线盒内安装A/D数字模块时，必须进行静电控制，主要是防止静电堆积和防止静电放电。因为在A／D数字模块中，信号调理环节采用了极高精度而又较敏感的器件，在信号输出通道中也使用了分辨力强且较敏感的器件，这就要求必须在防静电工作室或工位进行制造和安装。
在模拟式称重传感器接线盒内安装A/D数字模块的防静电措施是：使用电离器、静电接地带，防静电存储盒和穿着防静电工作服等。

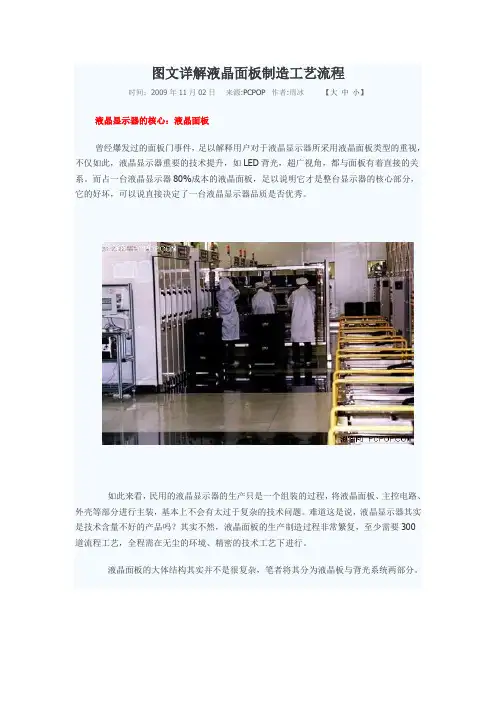

图文详解液晶面板制造工艺流程
时间：2009年11月02日 来源:PCPOP 作者:周冰 【大 中 小】
液晶显示器的核心：液晶面板
曾经爆发过的面板门事件，足以解释用户对于液晶显示器所采用液晶面板类型的重视，不仅如此，液晶显示器重要的技术提升，如LED背光，超广视角，都与面板有着直接的关系。而占一台液晶显示器80%成本的液晶面板，足以说明它才是整台显示器的核心部分，它的好坏，可以说直接决定了一台液晶显示器品质是否优秀。
如此来看，民用的液晶显示器的生产只是一个组装的过程，将液晶面板、主控电路、外壳等部分进行主装，基本上不会有太过于复杂的技术问题。难道这是说，液晶显示器其实是技术含量不好的产品吗？其实不然，液晶面板的生产制造过程非常繁复，至少需要300道流程工艺，全程需在无尘的环境、精密的技术工艺下进行。
液晶面板的大体结构其实并不是很复杂，笔者将其分为液晶板与背光系统两部分。
液晶面板的LED背光系统
背光系统包括背光板、背光源（CCFL或LED）、扩散板（用于将光线分布均匀）、扩散片等等。由于液晶不会发光，因此需要借助其他光源来照亮，背光系统的作用就在于此，但目前所用的CCFL灯管或LED背光，都不具备面光源的特性，因此需要导光板、扩散片之类的组件，使线状或点状光源的光均匀到整个面，目的是为了让液晶面板整个面上不同点的发光强度相同，但实际要做到理想状态非常困难，只能是尽量减少亮度的不均匀性，这对背光系统的设计与做工有很大的考验。
液晶板在未通电情况下呈半透明状态
可弯曲的柔性印刷板起到信号传输的作用，并且通过异向性导电胶与印刷电路板（蓝色PCB板的部分）压和，使两者连接想通
液晶板从外到里分别是水平偏光片、彩色滤光片、液晶、TFT玻璃、垂直偏光片，此外在液晶面板边上还有驱动IC与印刷电路板，主要用于控制液晶板内的液晶分子转动与显示信号的传输。液晶板很薄，不通电的情况下呈半透明状态，它的大体构造就像三明治，下层TFT玻璃与上层彩色滤光片中间夹着液晶。
一PCB制造行业术语
1. Test Coupon: 试样
test coupon是用来以TDR (Time Domain Reflectometer) 测量所生产的PCB板的特性阻抗是否满足设计需求 一般要控制的阻抗有单根线和差分对两种情况 ，所以 test coupon上的走线线宽和线距(有差分对时)要与所要控制的线一样 ，最重要的是测量时接地点的位置 为了减少接地引线(ground lead)的电感值 TDR探棒(probe)接地的地方通常非常接近量信号的地方(probe tip) ，所以
test coupon上量测信号的点跟接地点的距离和方式要符合所用的探棒
2. 金手指
在线路板板边节点镀金Edge-Conncetion也就是我们经常说的金手指(Gold
Finger)，是用来与连接器(Connector)弹片之间的连接进行压迫接触而导电互连，这是由于黄金永远不会生锈且电镀加工有非常的容易外观也好 看，故电子工业的接点表面几乎都要选择黄金线路板金手指上的金的硬度在140 Knoop以上，以便卡插拔时确保耐磨得效果，故一向采用镀硬金的工艺其镀金的厚度平均为在30u in 但在封装载板上(Substrate)上，设有若干镀金的承垫用来COBchip on
board晶片间以"打金线"wire bond是一种热压式熔接的办法互连故另需使用较软的金层与金线融合，一般金的硬度在100 Knoop以下称为软金其品质要求较硬金更为严格此外镀金层具有焊锡性与导热性故也常用于焊点与散热表面的用途
3. 硬金,软金
硬金:Hard Gold;软金 soft Gold电镀软金是以电镀的方式析出镍金在电路板上它的厚度控制较具弹性一般适合用于IC封装板打线用金手指或其它适配卡内存所用的电镀金多数为硬金因为 必须耐磨在化学金方面基本上有所谓的浸金和化学金两种浸金指的是以置换的方式将金析出于镍表面因为是置换方式其厚度相当薄且无法继续成长但是化学金是采用 氧化还原剂的方式将金还原在镍面上并非置换因此它的厚度可以成长较厚一般这类的做法是用于无法拉出导线的电路板因为化学金在整体的稳定度上控制较难因此较 容易产生品质问题一般此类应用多集中在焊接方面打线方面的应用很少
印刷电路板的制作过程
我们来看一下印刷电路板是如何制作的，以四层为例。
四层PCB板制作过程：
1.化学清洗—【Chemical Clean】
为得到良好质量的蚀刻图形，就要确保抗蚀层与基板表面牢固的结合，要求基板表面无氧化层、油污、灰尘、指印以及其他的污物。因此在涂布抗蚀层前首先要对板进行表面清洗并使铜箔表面达到一定的粗化层度。
内层板材：开始做四层板，内层（第二层和第三层）是必须先做的。内层板材是由玻璃纤维和环氧树脂基复合在上下表面的铜薄板。
2.裁板 压膜—【Cut Sheet Dry Film Lamination】
涂光刻胶：为了在内层板材作出我们需要的形状，我们首先在内层板材上贴上干膜（光刻胶，光致抗蚀剂）。干膜是由聚酯簿膜，光致抗蚀膜及聚乙烯保护膜三部分组成的。贴膜时，先从干膜上剥下聚乙烯保护膜，然后在加热加压的条件下将干膜粘贴在铜面上。
3.曝光和显影-【Image Expose】 【Image Develop】
曝光：在紫外光的照射下，光引发剂吸收了光能分解成游离基，游离基再引发光聚合单体产生聚合交联反应，反应后形成不溶于稀碱溶液的高分子结构。聚合反应还要持续一段时间，为保证工艺的稳定性，曝光后不要立即撕去聚酯膜，应停留15分钟以上，以时聚合反应继续进行，显影前撕去聚酯膜。
显影：感光膜中未曝光部分的活性基团与稀碱溶液反应生产可溶性物质而溶解下来，留下已感光交联固化的图形部分。
4.蚀刻-【Copper Etch】
在挠性印制板或印制板的生产过程中，以化学反应方法将不要部分的铜箔予以去除，使之形成所需的回路图形，光刻胶下方的铜是被保留下来不受蚀刻的影响的。
5.去膜，蚀后冲孔，AOI检查，氧化
Strip Resist】 【Post Etch Punch】 【AOI Inspection】 【Oxide】
去膜的目的是清除蚀刻后板面留存的抗蚀层使下面的铜箔暴露出来。“膜渣”过滤以及废液回收则须妥善处理。如果去膜后的水洗能完全清洗干净，则可以考虑不做酸洗。板面清洗后最后要完全干燥，避免水份残留。
