PCB板生产工艺流程
PCB板（Printed Circuit Board，印刷电路板）是在绝缘基板上印刷导电线路的一种电子组件。它是电子元器件的重要载体，广泛应用于电子产品中。下面是一个典型的PCB板生产工艺流程。
1.前期准备阶段：
在正式开始PCB板的生产之前，需要进行一系列的准备工作。首先，根据客户的要求和电路设计图纸进行审查，确定PCB板的制造工艺和技术要求。然后，准备所需的原材料，包括基板、导电层、电解液、化学药液等。最后，准备生产设备和工艺流程图。
2.基板预处理：
首先，在基板表面涂覆一层光敏胶，然后将胶层曝光并显影，形成光敏图形。接下来，在光敏图形上涂覆一层导电层，通常使用铜材质。然后，将基板放入化学药液中进行浸蚀处理，以去除未被覆盖的铜层。最后，用水冲洗基板，去除化学药液的残留物。
3.图形形成：
使用光刻技术在基板的导电层上形成电路图形。首先，在导电层上涂覆一层光阻胶，然后将胶层曝光并显影，形成光阻图形。接下来，将基板放入化学药液中进行浸蚀处理，去除未被光阻保护的铜层。最后，用水冲洗基板，去除化学药液的残留物。
4.铜层沉积：
为了提高导电层的厚度和电导率，需要进行铜层沉积。这一步骤通常采用化学镀铜的方法。将基板放入含有铜离子的电解液中，通过电流的作用，铜离子被还原成铜层。此时，导电层的厚度大大增加，以满足电路设计要求。
5.电镀涂层：
在铜层上涂覆一层保护层，以保护铜层免受腐蚀和损坏。通常使用有机物质（如有机锡化合物）进行涂层。涂层之后，将基板放入烘干设备中进行固化。
6.成品检验：
对生产完成的PCB板进行严格的检验。按照客户的要求和标准，检查板面质量，包括导电层的良好连接、图形的完整性和正确性等。此外，还需要进行各种电性能测试，以确保电路的正常工作。
7.成品包装：
需要注意的是，以上的工艺流程仅仅是一个典型的PCB板生产过程，实际生产中可能还会根据具体要求和生产设备的不同而有所变化。此外，PCB板的生产过程还需要严格控制工艺参数，以确保产品质量和稳定性。

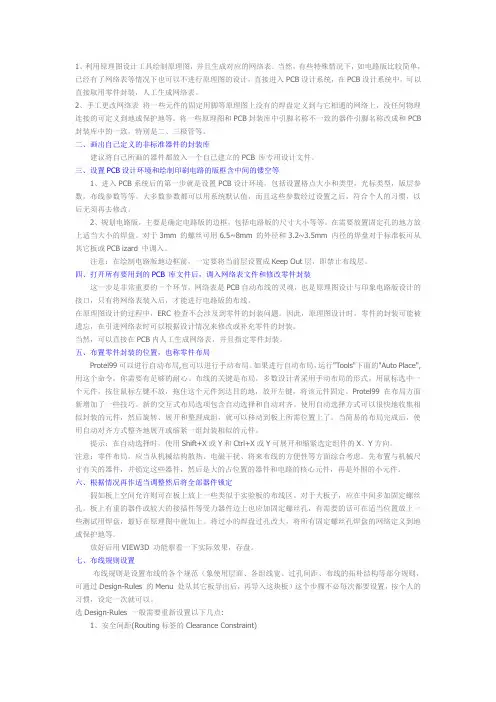

1、利用原理图设计工具绘制原理图，并且生成对应的网络表。当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表 将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。
二、画出自己定义的非标准器件的封装库
建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。
三、设置PCB设计环境和绘制印刷电路的版框含中间的镂空等
1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等。在需要放置固定孔的地方放上适当大小的焊盘。对于3mm 的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。
注意：在绘制电路版地边框前，一定要将当前层设置成Keep Out层，即禁止布线层。
四、打开所有要用到的PCB 库文件后，调入网络表文件和修改零件封装
这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路版设计的接口，只有将网络表装入后，才能进行电路版的布线。
在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。
当然，可以直接在PCB内人工生成网络表，并且指定零件封装。
五、布置零件封装的位置，也称零件布局
pcb板制造工艺流程及控制方法
PCB板，也就是印刷电路板，它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。工程师们用专门的软件，把线路、元件的位置啥的都规划好。要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。这个阶段要是出点小差错，后面可就麻烦咯。比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。这就好比裁布料一样，得裁得准准的。要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。要通过光刻、蚀刻这些技术。光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。
4. 层压。
如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像，不过这是在板子的最外面做线路。这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。 6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。就像给板子的表面做个美容，让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。这是最后的一步啦，就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。
PCB制造流程及说明
一. PCB演变
1.1 PCB扮演的角色
PCB的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接 合的基地，以组成一个具特定功能的模块或成品。所以PCB在整个电子产 品中，扮演了整合连结总其成所有功能的角色，也因此时常电子产品功能故 障时，最先被质疑往往就是PCB。图1.1是电子构装层级区分示意。
1.2 PCB的演变
1.早于1903年Mr. Albert Hanson首创利用"线路"(Circuit)观念应用于电话交换机系统。它是用金属箔予以切割成线路导体，将之黏着于石蜡纸上，上面同样贴上一层石蜡纸，成了现今PCB的机构雏型。见图1.2
2. 至1936年，Dr Paul Eisner真正发明了PCB的制作技术，也发表多项专利。而今日之print-etch
(photo image transfer)的技术，就是沿袭其发明而来的。
1.3 PCB种类及制法
在材料、层次、制程上的多样化以适 合 不同的电子产品及其特殊需求。 以下就归纳一些通用的区别办法，来简单介绍PCB的分类以及它的制造方 法。
1.3.1 PCB种类
A. 以材质分
a. 有机材质
酚醛树脂、玻璃纤维/环氧树脂、Polyamide、BT/Epoxy等皆属之。
b. 无机材质
铝、Copper Inver-copper、ceramic等皆属之。主要取其散热功能
B. 以成品软硬区分
a. 硬板 Rigid PCB
b.软板 Flexible PCB 见图1.3
c.软硬板 Rigid-Flex PCB 见图1.4
C. 以结构分
a.单面板 见图1.5
b.双面板 见图1.6
c.多层板 见图1.7
D. 依用途分：通信/耗用性电子/军用/计算机/半导体/电测板…,见图1.8 BGA.
