方头螺栓与小方头螺栓

螺栓国标大全螺栓
方头螺栓C级GB8-88
沉头方颈螺栓GB10-88
沉头带榫螺拴GB11-88
半圆头方颈螺栓GB12-88
半圆头带榫螺栓GB13-88
大半圆头方颈螺栓C级GB14-1998
大半圆头带榫螺栓GB15-88
六角头铰制孔用螺栓GB27-88
六角头螺杆带孔铰制孔用螺栓GB28-88
六角头头部带槽螺栓A和B级GB29.1-88
十字槽凹穴六角头螺栓GB29.2-88
六角头螺杆带孔螺栓GB31.1-88
六角头螺杆带孔螺栓细杆B级GB31.2-88
六角头螺杆带孔螺栓细牙A和B级GB31.3-88六角头头部带孔螺栓A和B级GB32.1-88
六角头头部带孔螺栓细杆B级GB32.2-88
六角头头部带孔螺栓细牙A和B级GB32.3-88下方头螺栓B级GB35-88
T形槽用螺栓GB37-88
加强半圆头方颈螺栓GB/T794-93
活节螺栓GB798-88
地脚螺栓GB799-88
沉头双榫螺GB800-88
小圆半头低方颈螺栓B级GB/T801-1998
六角头螺栓C级GB/T5780-2000
六角头螺栓全螺纹C级GB/T5781-2000
六角头螺栓GB/T5782-2000
六角头螺栓全螺纹GB/T5783-2000
六角头螺栓-细杆-B级GB5784-86
六角头螺栓细牙GB/T5785-2000
六角头螺栓细牙全螺纹GB/T5786-2000
六角法兰面螺栓-加大系列-B级GB5789-86
六角法兰面螺栓-加大系列-细杆-B级GB5790-86六角法兰面螺栓小系列GB/T16674-1996。

标准件标准区分标准件不同标准的区分德国的螺栓、螺母、垫圈国标DIN931、DIN934、DIN933、DIN127、DIN125、DIN434、DIN912对应我国的国标DIN125-A ——平垫——GB97.1-85DIN125-B——平垫（带倒角）——GB97.2-85DIN127-A ——重型弹垫——GB7244DIN127-B ——标准弹垫——GB93-87DIN434 ——方斜垫圈(U型)——GB852-88DIN912 ——内六角圆柱头螺钉——GB70-85DIN931——六角头螺栓（半牙）——GB5782-86DIN933 ——六角头螺栓（全牙）——GB5783-86DIN934 ——六角头螺母(1型)——GB6170-86标准就是规范，每个国家和部门都有自己的标准。

目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。

国家标准又分：GB（强制性标准）和GB/T （推荐性标准）以及GBn （国家内部标准）等。

我们平常看到的像GB30，GB5783等等都是强制性的标准。

以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。

GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。

另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。

除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。

美制螺纹和英制螺纹都是以英寸为单位的。

美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。

由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。

一、螺栓螺栓在机械制造中广泛第应用在可拆卸联接，常用的螺栓有大、小六角头螺栓、方头螺栓、双头螺栓以及各种特殊结构的螺栓。

六角头螺栓应用最为普遍，按照制造精度分为精制、半精制及粗制三种，以半精制螺栓的使用最多，精制的用于重要的、装配精度高的以及受较大冲击、振动或变载荷的地方。

矿山及冶金机械中大多用半精制的。

六角螺栓按头部支撑面积大小及安装位置尺寸分为六角及小六角两类；头部及尾端有带孔的品种供需要锁定时采用。

方头螺栓的方头有较大的尺寸和受力表面，便于扳手口卡住或靠住其它零件起止转作用，常用在一些比较粗糙的结构上，有时也用于T型槽中，便于螺栓在槽中松动调整位置。

双头螺栓（柱）多用于被联接件太厚不便使用螺栓联接或因拆卸频繁不易使用螺钉联接的地方。

一般光头螺栓用一端需拧入螺孔固定死的地方。

地脚螺栓用于水泥基础中固定机架。

活节螺栓（联接件的螺栓孔多为长缺口槽）与T型槽用螺栓则多用于需经常拆开联接的地方和工装上。

在螺纹联接中，螺栓多数受轴向载荷。

螺栓的直径主要取决于载荷的大小和材料的性能。

二、螺钉螺钉通常分联接用，紧定用与特殊用三类。

联接用螺钉除一般六角螺栓外，常用的螺钉有圆柱头、半圆头、沉头和半沉头等。

在这些圆柱头或沉头螺钉上带有普通槽、十字槽或内六角槽。

普通槽螺钉多用于较小零件的联接，十字槽螺钉头部强度比普通槽的大，且易于使装拆工具对中，一般多用于大批量生产中。

内六角槽螺钉可施加较大拧紧力，联接较强，一般能代替六角螺栓用于结构要求紧凑的地方。

紧定螺栓作固定零件相对位置用，头部带槽的、内六方的和方头等类型，尾部制成平端（GB73-66）、圆柱端(GB75-66) 、圆尖端(GB83-66) 、锥端（GB71-66）和阶端(GB86-66)等。

方头可施加加大扭力，顶紧力较大，带槽的、内六角头的则便于沉入零件。

尾端有锥端（有尖的）的螺钉，借锐利的端头直接压入顶紧面内将零件固定住，一般均用于安装后不常拆动的联接处。

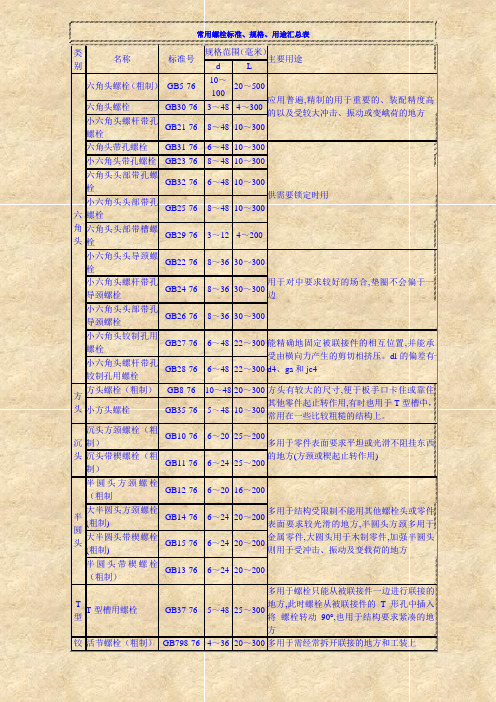

常用螺栓标准、规格、用途汇总表类别名称标准号规格范围（毫米）主要用途d L六角头六角头螺栓（粗制）GB5-7610～10020～500应用普遍,精制的用于重要的、装配精度高的以及受较大冲击、振动或变峨荷的地方六角头螺栓GB30-763～484～300小六角头螺杆带孔螺栓GB21-768～4810～300六角头带孔螺栓GB31-766～4810～300供需要锁定时用小六角头带孔螺栓GB23-768～4810～300六角头头部带孔螺栓GB32-766～4810～300小六角头头部带孔螺栓GB25-768～4810～300六角头头部带槽螺栓GB29-763～124～200小六角头头导颈螺栓GB22-768～3630～300用于对中要求较好的场合,垫圈不会偏于一边小六角头螺杆带孔导颈螺栓GB24-768～3630～300小六角头头部带孔导颈螺栓GB26-768～3630～300小六角头铰制孔用螺栓GB27-766～4822～300能精确地固定被联接件的相互位置,并能承受由横向力产生的剪切相挤压。

dl的偏差有d4、ga和jc4小六角头螺杆带孔铰制孔用螺栓GB28-766～4822～300方头方头螺栓（粗制）GB8-7610～4820～300方头有较大的尺寸,便于板手口卡住或靠住其他零件起止转作用,有时也用于T型槽中，常用在一些比较粗糙的结构上。

小方头螺栓GB35-765～4810～300沉头沉头方颈螺栓（粗制）GB10-766～2025～200多用于零件表面要求平坦或光滑不阻挂东西的地方(方颈或楔起止转作用)沉头带楔螺栓（粗制）GB11-766～2425～200半圆头半圆头方颈螺栓（粗制GB12-766～2016～200多用于结构受限制不能用其他螺栓头或零件表面要求较光滑的地方,半圆头方颈多用于金属零件,大圆头用于木制零件,加强半圆头则用于受冲击、振动及变载荷的地方大半圆头方颈螺栓(粗制)GB14-766～2420～200大半圆头带楔螺栓(粗制)GB15-766～2420～200半圆头带楔螺栓（粗制）GB13-766～2420～200T 型T型槽用螺栓GB37-765～4825～300多用于螺栓只能从被联接件一边进行联接的地方,此时螺栓从被联接件的T形孔中插入将螺栓转动90°,也用于结构要求紧凑的地方铰活节螺栓（粗制）GB798-764～3620～300多用于需经常拆开联接的地方和工装上链用地脚地脚螺栓（粗制）GB799-766～4880～1500用于水泥基础中固定机架直角地脚螺栓Q/ZB185-7316～56300～2600T型头地脚螺栓Q/ZB186-7324～64200～1600螺柱等长双头螺栓（粗制）GB953-768～48100～2500多用于被联接件太厚不便使用螺栓联接或因拆卸频繁不宜使用螺钉联接的地方,或使用在结构构要求比较紧凑的地方。

5. 螺栓、螺母、垫圈5.1 螺栓一、常用螺栓标准、用途常用螺栓标准、规格、用途见表42。

常用螺栓标准、规格、用途汇总表表42注：1.冷镦工艺生产的小六角头螺栓具有材料利用率高、生产效率高、机械性能高等优点,但由于头部尺寸较小, 不宜用于多次装拆、被联接件强度较低和易锈蚀等场合。

2.当机械性能(强度级别)的分级的规定不能满足使用要求时,可按需要选用材料。

对T型、活节等螺栓的材料在相应标准中有规定。

二、六角头螺栓（粗制）（GB5-76）六角头螺栓规格见图20、表43。

六角头螺栓（粗制）规格（GB5-76）（毫米）表43①为优选系列。

注：1.L0不包括螺尾,当L≤125时:L0=2d+6；当L>125～200时:L0=2d+12；当L>200时:L0=2d+25。

2.标记示例:螺栓M10×100GB5一76表示为直径10毫米，长度100毫米、粗牙普通螺纹,机械性能按5.9级,不经表面处理的六角头螺栓。

三、六角头螺栓精制（GB29、30-76）六角头螺栓（精制）规格见图21、表44。

六角头螺栓（精制）规格（GB29、30-76）（毫米）表44①为优选系列,其中GB29一76的范围是:d =12以下,L=100以下:GB30一76的范围是d =10以上,L=16以上。

注：1.L0不包括螺尾，当L〈125时：L0=2d+6；当L>125～200时:L0=2d+12，当L>200时:L0=2d+25。

2标记示例:螺栓M10×100GB30一76。

表示为直径10毫米,长100毫米,机械性能按5.9级,不经表面处理的六角头螺栓。

如螺杆上全部制出螺纹时,应加标记Q, 即:螺栓M10×100-Q GB30一76。

四、沉头螺栓沉头螺栓（粗制）（GB10-76）、沉头带楔螺栓（粗制）（GB11-76）见图22～23、表45。

沉头方颈螺栓（粗制）（GB10-76）、沉头带楔螺栓（粗制）（GB11-76）规格（毫米）表45①只有带楔螺栓。

螺栓的作用和分类发布时间：2010-05-19 15:19:31 来源：本站原创作者：无忧备件网螺栓是最常见的紧固件之一，它由头部和螺杆组成。

螺栓的螺杆呈圆柱状，上带有外螺纹可与螺母搭配使用。

螺栓和螺母共同使用，可连接和固定两个带有通孔的部件。

螺栓和螺母的连接固定形式也被称为螺栓连接。

螺栓和螺母的连接不是永久性的固定连接，拧动螺母扣仅螺栓后两个部件被紧固在一起，而将螺母从螺栓上拧下后两个部件可以自由分离，因此螺栓连接是可拆卸连接。

螺栓连接在稳固程度上低于不可拆卸连接，但却有更好的灵活性。

螺栓的分类螺栓在连接紧固后的载荷承受方向有两个，一种是平行于螺栓轴线的纵向载荷，另一个是垂直于螺栓轴线的横向载荷，以此划分的螺栓种类分别是普通螺栓和铰制孔螺栓。

铰制孔螺栓和普通螺栓的另一个区别是，铰制孔螺栓与螺孔之间的尺寸基本相同，非标准化制造。

螺栓的种类还可以通过螺栓的头部形状来进行区分，比较常见的螺栓头部有六角头、圆头、方头和沉头等几种。

六角头螺栓是最为常见的一种；圆头螺栓多用于零件的衔接；方形头螺栓可承受载荷较大、尺寸较大；沉头螺栓多用于要求连接后表面光滑无突起的情况。

螺栓的种类还包括打孔的螺栓，这些特制的螺栓多用来满足安装后的锁紧要求，打孔位置可在头部和杆部。

细腰螺栓也是特殊种类的螺栓产品，它的特点是细杆、光滑、无螺纹，这种螺栓多用于受变力的连接情况。

此外，还有高强度螺栓、T形槽螺栓、U形槽螺栓等。

螺栓的分类与使用特点粗制螺栓与精制螺栓粗制螺栓是用圆钢热压而成，表面粗糙。

由于螺杆与孔之间有空隙，所以受剪能力较差，一般用于安装连接中。

精制螺栓的螺杆是在车床上加工而成，螺杆直径与孔径基本相同，抗剪能力较好，但制造费工，成本较高，一般很少用。

粗制螺栓与精制螺栓不仅螺杆不同，孔壁也不同，螺栓孔壁按质量可分为一类孔与二类孔，粗制螺栓用二类孔，精制螺栓用一类孔。

根据杆件受力情况,确定螺栓的直径;选择螺栓材质时,可考虑,一般螺栓有3.6 4.6 4.8 5.8 6.8 8.8 10.9 12.9等几个等级,根据连接的重要程度进行选择,重要的钢结构选择10.9级或12.9级,一般钢结构选择8.8级就可以啦,一般8.8级以下为普通螺栓材质为20或35号钢,8.8级以上的材质为45或40Cr 经调质处理螺栓性能等级的含义2007-08-22 08:50 来源：一大把论坛 [评论] [大中小] 钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓头型分类及区别全文共四篇示例，供读者参考第一篇示例：螺栓是一种常见的连接元件，用于将两个或多个部件紧密地连接在一起。

在工业制造和建筑领域，螺栓扮演着非常重要的角色。

螺栓的头型有很多种类，不同的头型适用于不同的场合和需求。

在本文中，我们将探讨螺栓的头型分类及其区别。

一、常见的螺栓头型1. 六角头螺栓：六角头螺栓是最常见的一种螺栓头型，通常用于机械设备的装配和固定。

它的头部为六角形，适合使用扳手或扳手套筒进行拧紧。

2. 圆头螺栓：圆头螺栓的头部为圆形，适合用于需要平整外观的场合。

二、不同头型的区别1. 承载能力：不同头型的螺栓在承载能力上有所差异。

一般来说，六角头螺栓和方头螺栓的承载能力较高，适合用于需要强度较大的连接部位。

而圆头螺栓和钩头螺栓的承载能力相对较低，适合用于轻负荷的连接。

2. 拧紧方式：不同头型的螺栓需要使用不同的工具进行拧紧。

六角头螺栓适合使用扳手或扳手套筒进行拧紧；方头螺栓通常需要专用的扭矩工具进行拧紧；而钩头螺栓则需要特殊的工具来挂钩其他物体。

3. 外观效果：不同头型的螺栓在外观上也有所差异。

圆头螺栓适合用于需要平整外观的场合，钩头螺栓适合用于需要美观并且能够挂钩其他物体的场合。

螺栓的头型种类繁多，每种头型都有其独特的特点和适用场合。

在选择螺栓头型时，应根据具体情况和需求来进行选择，以确保连接部位的牢固性和稳定性。

希望本文对您有所帮助，谢谢阅读!第二篇示例：螺栓是一种常见的连接件，用于连接机械设备、构件和结构件，起到固定或连接的作用。

螺栓头型分类繁多，不同的头型适用于不同的场合，下面我们来详细介绍螺栓头型的分类及区别。

一、螺栓头型分类1. 方头螺栓：方头螺栓是最常见的一种螺栓头型，头部为正方形，一般用于需要拧紧时使用扳手的场合。

常见的方头螺栓有方角螺栓、六角方头螺栓等。

5. 扁头螺栓：扁头螺栓的头部呈扁平状，适用于需要头部嵌入构件中的场合。

常见的扁头螺栓有扁平头螺栓、圆头嵌入螺栓等。

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。

另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8¢¢×25.4 =9.523、1/4¢¢以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

螺栓标准、尺寸大全(图表)螺栓、螺丝标准、尺寸大全，包括英标，美标，德标以及国标。

世界泵阀网整理发布。

规格标准——GB标准方头螺栓C级GB 8-88沉头方颈螺栓GB 10-88沉头带榫螺拴GB 11-88半圆头方颈螺栓GB 12-88半圆头带榫螺栓GB 13-88大半圆头方颈螺栓C级GB 14-1998大半圆头带榫螺栓GB 15-88十字槽凹穴六角头螺栓GB 29.2-88下方头螺栓B级GB 35-88形槽用螺栓GB 37-88加强半圆头方颈螺栓GB /T794-93活节螺栓GB 798-88地脚螺栓GB 799-88沉头双榫螺GB 800-88小圆半头低方颈螺栓B级GB /T 801-1998GB /T 9 0-1985 紧固件验收检查、标志与包装(eqvI SO 3269:1984)GB /T 1 96-1981 普通螺纹基本尺寸(直径1-600m m)GB /丁 1 97-1981 普通螺纹公差与配合(直径1^355m m)GB / T 1237-2000 紧固件的标记方法(eqvI SO 8991:1986)GB /T 3098.1-2000 紧固件机械性能螺栓、螺钉和螺柱(idtI SO 898-1:1999)GB /T 3 103.1-1982 紧固件公差螺栓、螺钉和螺母(eqvI SO 4759一工:1978)GB /T 5267-1985 螺纹紧固件电镀层GB /T 5276-1985 紧固件螺栓、螺钉、螺柱和螺母尺寸代号和标注(eqvI SO 225:1983) GB /T 1 3912-1992 金属覆盖层钢铁制品热镀锌层技术要求(neqI SO 1459:1973)GB /T 16938-1997 紧固件螺栓、螺钉、螺柱和螺母通用技术条件(idtI SO 8992:1986) GB /T 18230.3-2000 栓接结构用大六角螺母B级8和10级(eqvI SO 4775:1984)GB /T 18230.4-2000 栓接结构用1型大六角螺母B级10级(eqvI SO 7414:1984)GB /T 18230.5-2000 栓接结构用平垫圈淬火并回火(neqI SO 7416:1984)螺栓尺寸标准(附图)1、英制螺栓参照标准为ANSI/ASME B18.2.1，日标参照JIS B1180(韦氏牙)。
