塑壳断路器(mccb)技术参数

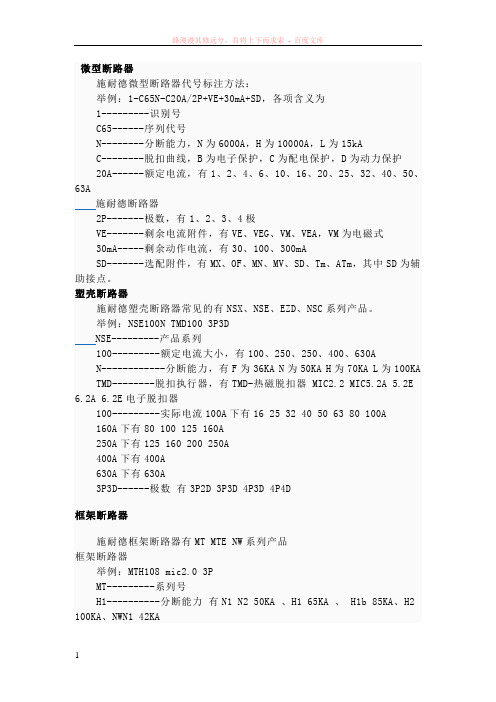

微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A施耐德断路器2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

塑壳断路器施耐德塑壳断路器常见的有NSX、NSE、EZD、NSC系列产品。

举例：NSE100N TMD100 3P3DNSE---------产品系列100---------额定电流大小，有100、250、250、400、630AN------------分断能力，有F为36KA N为50KA H为70KA L为100KA TMD--------脱扣执行器，有TMD-热磁脱扣器 MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器100---------实际电流100A下有16 25 32 40 50 63 80 100A160A下有80 100 125 160A250A下有125 160 200 250A400A下有400A630A下有630A3P3D------极数有3P2D 3P3D 4P3D 4P4D框架断路器施耐德框架断路器有MT MTE NW系列产品框架断路器举例：MTH108 mic2.0 3PMT---------系列号H1----------分断能力有N1 N2 50KA 、H1 65KA 、 H1b 85KA、H2 100KA、NWN1 42KA08----------电流 06-630A 08-800A 10-1000A 12-1250A 16-1600A 20-2000A 25-2500A 32-3200A 40-4000A 50-5000A 63-6300A mic2.0------控制单元有：基本型 mic2.0 基本保护mic5.0 选择性保护mic6.0 选择性保护+接地故障保护电流表A mic2.0A 基本保护mic5.0A 选择性保护mic6.0A 选择+接地故障保护mic7.0A 选择+漏电保护电能表D mic5.0D 选择性保护mic6.0D 选择+接地故障保护功率表P mic5.0P 选择性保护mic6.0P 选择+接地故障保护mic7.0P 选择+漏电保护谐波表H mic5.0H 选择性保护mic6.0H 选择+接地故障保护mic7.0H 选择+漏电保护3P----------极数分3P 4P 2档另外还有固定式抽屉式断路器之分。

2011年参考价目表 - 塑壳断路器(S型)
塑壳断路器(S型)速选表 - 固定式
单价包括:
1. 固定式塑壳断路器本体
2. 脱扣单元
- 热磁脱扣 (在型号后没有PRxx之型号)
电磁脱扣值 Im=10Ith
- 带微处理器过电流脱扣器 (在型号后有PR211/PR212之型号) - PR211-LI
- PR212-LSI/LSIG
3. 接线形式
- FF (前接线)
- FR (后接线)
- FFC (前接电缆)
- FEF (前接线长端子),而S5 630为扩展前接线长端子
塑壳断路器(S型)速选表 - 固定式
单价包括:
1. 固定式塑壳断路器本体
2. 脱扣单元
- 热磁脱扣 (在型号后没有PRxx之型号)
电磁脱扣值 Im=10Ith
- 带微处理器过电流脱扣器 (在型号后有PR211/PR212之型号) - PR211-LI
- PR212-LSI/LSIG
3. 接线形式
- FF (前接线)
- FR (后接线)
- FFC (前接电缆)
- FEF (前接线长端子),而S5 630为扩展前接线长端子。

低压配电对塑壳断路器MCCB的功能要求低压配电对塑壳断路器MCCB的功能要求随着现代工业技术的不断发展，低压配电系统在工业生产中的应用越来越广泛。

而作为低压配电的核心设备之一，塑壳断路器MCCB的作用越来越受到重视。

下面我们就从功能要求方面来探讨低压配电对塑壳断路器MCCB的要求。

一、过载保护功能过载是指负载电流高于额定电流的一种情况，这种情况可能会导致电器设备的损坏。

所以，低压配电对塑壳断路器MCCB的第一个重要功能要求就是过载保护。

当负载电流超过额定电流时，塑壳断路器MCCB应当能够快速断开电路，以保护设备不受过载的损害。

二、短路保护功能短路是指线路中导线之间意外发生了短路，短路电流可以很高，甚至超过不可逆损坏设备的电流，因此也需要低压配电对塑壳断路器MCCB的短路保护功能进行要求。

断路器应当能够在短路情况下迅速切断电路，以最大程度地减少设备的损坏。

三、漏电保护功能漏电是指电器(设备)的绝缘破损，使电流从线路中通过设备漏向地面或其他物体，对人体或设备造成损伤。

低压配电对塑壳断路器MCCB的漏电保护功能要求，就是能够检测漏电情况，并在发现漏电后能够及时切断电路，保证人身安全和设备完好。

四、选择性保护功能当电路中发生过载或短路时，不同级别的保护开关都应当发生动作，但应当发生在不同的时刻，以保证整个低压配电系统的正常运行。

因此，低压配电对塑壳断路器MCCB的选择性保护也提出了相应的要求。

五、使用寿命和稳定性低压配电对塑壳断路器MCCB的最终要求是使用寿命和稳定性。

作为低压配电系统的重要组成部分，塑壳断路器MCCB应该能够长时间地稳定运行，长期保护电器设备的正常运行，避免因断路器本身造成的故障导致设备的损坏。

因此，塑壳断路器MCCB的质量应该得到充分的保障，以提高使用寿命和稳定性。

综上所述，低压配电对塑壳断路器MCCB的功能要求包括过载保护、短路保护、漏电保护、选择性保护以及使用寿命和稳定性等五个方面。

塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

塑壳断路器(mccb)技术参数
塑壳断路器（MCCB）的技术参数主要包括：
1. 额定工作电压：AC400V。

2. 额定绝缘电压：AC500V。

3. 额定冲击电压：8kV。

4. 额定短路接通能力：在制造厂规定的额定工作电压、额定频率以及一定的cos φ（对于交流）或时间常数（对于直流）下，断路器的接通短路电流的
能力值，用最大预期峰值电流表示。

对于交流断路器，额定短路接通能力应不小于额定极限短路分断能力乘以表1中所列系数N的乘积；对于直流，Icm应≥Icu。

N为短路接通能力/短路分断能力，表中所列为要求的最小值。

Icm持续的时间应≥，即断路器应在短延时脱扣器的最大延时范围内保持闭
合的能力，此时它的瞬时脱扣器不动作，而由下级开关瞬动切除短路故障，或本级短延时时间到，由本开关切断短路故障，从而保证系统的选择性保护。

5. 保护与选择性：对于接有几台电动机的配电线路上的断路器，要考核的3倍Ir1下的可返回时间≥线路中最大起动电流的电动机的起动时间。

可返回
时间一般有l～15s数档，在设计时可按电动机实际起动时间选用其中的一档。

6. 极数：3P。

7. 频率：50/60Hz。

以上参数仅供参考，如需获取更准确的信息，建议查阅塑壳断路器（MCCB）的使用说明书或向专业人士咨询。

ACB——万能式（框架式）断路器MCCB——塑壳断路器MCB——微型断路器ELCB——漏电断路器首先是分断能力不同，ACB的分断能力相对较高，MCCB次之，MCB最差，当然现在有不少的MCCB的生产企业能够将MCCB的分断能力作到很高，但稳定和可靠性不好；再来就是安装的位置不同，ACB多被采用作为主断路器，因为它本身具有延时功能，能够延时分断和脱扣，而且还具有很好的通信功能和选择性，而MCCB多被采用作为配电电器，在线路的中间位置，因为它只具备分断能力和反时限脱扣能力，不具备选择性，多以只能作为下级保护开关；MCB多被用在负载端，因为它的分断能力相对比较低一半为6000A和4500A；最后就是他们的外形尺寸也相差很大，MCB的体积小，安装方便，ACB的体积最大，安装繁杂，MCCB住处中间！！ABB-S, HSM1, HM3 moulded case circuit breaker / breakers, ABB-S, HSM1, HM3 mccb, merlin gerlin moulded case circuit breaker, mgerlin gerlin mccb.AM3 moulded case circuit breaker / breakers (ABB-S, HSM1, HM3 moulded case circuit breaker / breakers) is a thermal magnetic type moulded case circuit breaker / breakers (MCCB). AM3 moulded case circuit breaker / breakers (ABB-S, HSM1, HM3 moulded case circuit breaker / breakers) are suitable for short circuit and overload protection. AM3 moulded case circuit breaker / breakers (ABB-S, HSM1, HM3 moulded case circuit breaker / breakers) is used in the circuit of AC 690V 50/60Hz. AM3 moulded case circuit breaker / breakers (ABB-S, HSM1, HM3 moulded case circuit breaker / breakers) complies with IEC60947-2 standards.Andeli Group Co., Ltd is a specialized manufacturer with over 20 years experience in moulded case circuit breaker / breakers (MCCB). We can provide full range of moulded case circuit breaker / breakers (MCCB), such as moulded case circuit breaker / breakers (MCCB) at standard type, high breaking capacity type and economical type, moulded case circuit breaker / breakers (MCCB) with rated current from 6A to 1600A.For so many years, our moulded case circuit breaker / breakers has been exported to many countries and received good response. Compared with those moulded case circuit breaker / breakers provided by other circuit breaker / breakerss manufacturer, our circuit breaker / breakerss are superior in quality and more competitive in price. Therefore, our moulded case circuit breaker / breakers enjoy high reputation in foreign and domestic circuit breaker / breakers market. As a manufacturer of moulded case circuit breaker / breakers, we welcome your detailed inquiry for moulded case circuit breaker / breakers and believe we are capable of serving you better in the field of circuit breaker / breakers.Exception of moulded case circuit breaker / breakers (MCCB), we also can supply miniature circuit breaker / breakers, molded case circuit breaker / breakers, air circuit breaker / breakers, residual current circuit breaker / breakers, earth leakage circuit breaker / breakers, motor protection circuit breaker / breakers and circuit breaker / breakers accessories etc.MCB:产品特点1、小型断路器极数有单极、双极、三极和单+中性极、三+中性极，额定电流范围为2A-125A，上下端子均可进线，最大短路分断能力达10KA。

三箱标准化设计元器件技术要求1、MCCB塑料外壳式断路器1）MCCB断路器须符合并按GB14048-2、IEC60947-2之规定进行定型试验。

具有手动及电动操作脱扣装置，其额定电流及分断能力与设计图纸一致。

2）MCCB断路器其分励脱扣功能（非消防分励脱扣）详见系统图设计，具有快速合、分、自动脱扣性能。

MCCB断路器应按设计图纸要求，分为配电型塑壳断路器（C曲线），电动机型塑壳断路器（D曲线)。

3）漏电断路器：前端应具有漏电动作电流可调连续（或分档）功能。

4）分励功能断路器：分励工作电压：~220V5）塑料外壳式断路器分断能力：按图纸设计要求。

6）额定工作电压（AC 50/60HZ） Ue=690V,额定绝缘电压Ui=800V,额定冲击耐受Uimp=8KV。

7）为更好保证系统稳定及维护使用安全，塑壳断路器应为限流型断路器，并且具有优良的绝缘特性。

为了短路故障时最短时间内脱扣，断路器宜具有能量脱扣技术。

8）断路器应为模块化结构设计、安装方便，并可在不拆卸塑壳断路器外壳的情况下加装各种附件（如分励脱扣器、辅助触头、报警触头）而无需改变断路器结构和低压开关柜结构，同时面板、附件为标准化设计。

9）电动机出线回路应选用有电动机保护特性的塑壳断路器。

10）塑壳断路器应根据工作环境需要选择抗湿热型产品或严寒型产品。

11）塑壳断路器应具有优良的上下级选择性和级联特性，以提高配电系统的工作连续性。

2、MCB微型断路器和RCB微型漏电断路器：1）终端配电系统元件应为免维护产品。

接线端子处具有防触电设计，方便非电气专业人员操作维护。

2）微型断路器、漏电开关等设备应在任何情况下明确指示触头分合位置，包括因故障损坏时。

3）微型断路器、漏电开关等设备应有本地故障脱扣指示功能，可区分故障脱扣和正常分合闸。

4）漏电保护断路器可区分漏电故障、短路/过载故障以及正常分合闸。

5）微型断路器、漏电开关应可以灵活拼装各种电气、机械以及控制附件。
