目录一. 概述 (1)二. 功能特点 (1)三. 技术指标 (1)四. 装置的组成与工作原理 (1)五. 型号说明及选型 (2)六. 装置的安装 (2)七. 装置的操作…………………………………………………….…….2-7八. 使用注意事项 (7)九. 保养和故障排除……………………………………….…………….8-9十. 运输和储存 (9)十一. 装置的验收和检查 (9)音速喷嘴流量检定装置（以下简称为装置）是用精确度高一等级的标准器与被校验流量仪表串联的校验装置,让流体同时通过标准器和被检表,比较两者的示值以达到校验或标定的目的。
装置是并联了多只音速喷嘴来校验工业煤气表和其它气体流量仪表的装置。
可用于腰轮等容积式流量计和涡轮、涡街等速度式流量计的定检和周检。
装置溯源于中国计量院内最高标准。
二、功能特点1.无可动部件，标准表准确度高，可靠稳定。
2.检定全过程快捷、高效。
全自动化。
3.并联喷嘴组合，组成不同流量点。
4.具有很好的重复性。
5.不受喷嘴上游的流速分布的影响，因此上游不需要很严格的直管段要求。
6.设有自动工作方式和手动工作方式，以适应不同输出的被检流量要求。
7.检定周期长达5年。
8.软件功能强大、人机界面清晰、易用易操作。
9.系统设有流量计检定结果历史记录，可保存500组流量计检定记录。
10.建立了临界流喷嘴、温度变送器、压力变送器的检定结果数据库，提供计算机线性修正用。
三、技术指标3.1 使用条件环境温度：-5℃～+50℃相对湿度：5%～85%大气压力：86kPa ~ 106 kPa气源：洁净空气3.2 装置可检测通径DN25～DN400，如有特殊要求，可提供更大口径。
3.3 结构形式立式。
3.4 可测流量范围度1m3/h～5000m3/h（上限可选）3.5 准确度等级装置准确度优于0.5级。
3.6 重复性优于0.15%3.7 装置执行标准ISO9300国际标准、国家JJG643-94《标准表法流量标准装置检定规程》、企业标准。

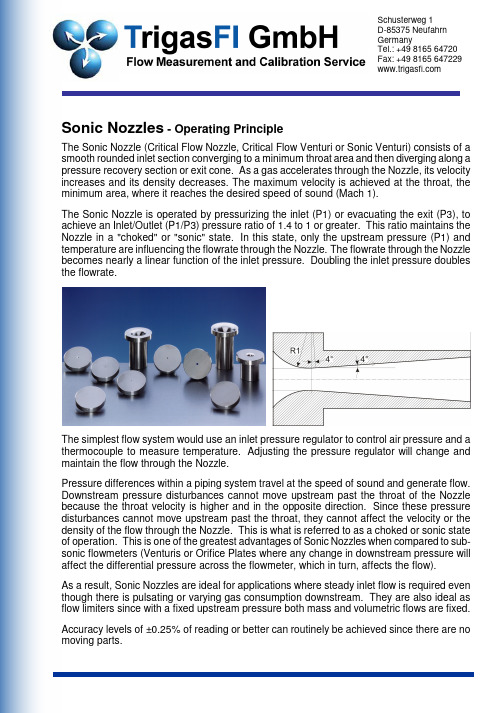

Schusterweg 1 D-85375 Neufahrn Germany Tel.: +49 8165 64720 Fax: +49 8165 647229 Sonic Nozzles - Operating PrincipleThe Sonic Nozzle (Critical Flow Nozzle, Critical Flow Venturi or Sonic Venturi) consists of a smooth rounded inlet section converging to a minimum throat area and then diverging along a pressure recovery section or exit cone. As a gas accelerates through the Nozzle, its velocity increases and its density decreases. The maximum velocity is achieved at the throat, the minimum area, where it reaches the desired speed of sound (Mach 1). The Sonic Nozzle is operated by pressurizing the inlet (P1) or evacuating the exit (P3), to achieve an Inlet/Outlet (P1/P3) pressure ratio of 1.4 to 1 or greater. This ratio maintains the Nozzle in a "choked" or "sonic" state. In this state, only the upstream pressure (P1) and temperature are influencing the flowrate through the Nozzle. The flowrate through the Nozzle becomes nearly a linear function of the inlet pressure. Doubling the inlet pressure doubles the flowrate.The simplest flow system would use an inlet pressure regulator to control air pressure and a thermocouple to measure temperature. Adjusting the pressure regulator will change and maintain the flow through the Nozzle. Pressure differences within a piping system travel at the speed of sound and generate flow. Downstream pressure disturbances cannot move upstream past the throat of the Nozzle because the throat velocity is higher and in the opposite direction. Since these pressure disturbances cannot move upstream past the throat, they cannot affect the velocity or the density of the flow through the Nozzle. This is what is referred to as a choked or sonic state of operation. This is one of the greatest advantages of Sonic Nozzles when compared to subsonic flowmeters (Venturis or Orifice Plates where any change in downstream pressure will affect the differential pressure across the flowmeter, which in turn, affects the flow). As a result, Sonic Nozzles are ideal for applications where steady inlet flow is required even though there is pulsating or varying gas consumption downstream. They are also ideal as flow limiters since with a fixed upstream pressure both mass and volumetric flows are fixed. Accuracy levels of ±0.25% of reading or better can routinely be achieved since there are no moving parts.Typical Sonic Nozzle Installation ConfigurationsPressurized System This is the most common installation arrangement. A pressurized gas source is used with a pressure regulator upstream of the Sonic Nozzle. The measured process downstream may be at atmospheric pressure or greater as long as a minimum of 1.4 pressure ratio is maintained across the Nozzle. In this arrangement, flow pulsations or fluctuations from the process downstream will not influence the flow through the Sonic Nozzle. The airflow range is only limited by the maximum pressure of the available air supply.Vacuum System If the manufacturing process operates at or near atmospheric pressure, a pull-thru or vacuum system can be used to measure the airflow. This arrangement is good for maintaining airflow to a steady process, but flow range is limited because the upstream pressure of the nozzle is not variable.Multiple Nozzle System To extend the flow range beyond that of a single Nozzle, multiple Nozzles can be installed in parallel. In the arrangement shown in the schematic below, the three Nozzles can be operated individually, in pairs, or all three at once. This system allows the use of binary operation. Each Nozzle is sized to flow approximately twice that of the next smaller one. It's not exactly twice because a Sonic Nozzle cannot be reduced to zero flow, there is a minimum flow necessary to keep the Nozzle choked. For example, if these three are sized for 1, 2, and 4 nl/min, the total covered flow range will be 0.2 to 7 nl/min. For example, 2 nl/min would be obtained by opening Nozzle #2. 5 nl/min would be obtained by opening Nozzles #1 and #3. The flows in between are achieved by adjusting the pressure regulator. Although this is a simplified example, the application is valid and can be extended to any number of Nozzles and flow ranges as the photo of nozzle manifolds shows below.TrigasFI offers Sonic Nozzles in accordance with ASME and ISO standards. The geometry is such that the gas is accelerated along the circular arc converging section and then is expanded in a conical diverging section, which is designed for pressure recovery. In the throat, or minimum area point of the Sonic Nozzle, the gas velocity becomes equal to the speed of sound. At this point, gas velocity and density are maximized, and the mass flow rate is a function of the inlet pressure, inlet temperature, and the type of gas.ASME / ISO Torodial Throat Critical Flow Venturi A complete metering system includes a Sonic Nozzle, Inlet and Exit Sections, Pressure and Temperature Sensors, and a Flow Computer.SONIC NOZZLE ADVANTAGES • • • • • • • • • Internationally Recognized Mass Flow Varies Linearly with Inlet Pressure Minimal Upstream Piping Required Long Term Accuracy Excellent Repeatability No Moving Parts Differential Pressure Measurement Not Required Flow Rate Is Not Affected by Downstream Flow Disturbances Mass Flow is Constant with Varying Downstream PressureTYPICAL SONIC NOZZLE APPLICATIONS • • • • • • • • • • Calibration of Gas Flow Meters Gas Flow Metering Calibration of Turbine Engine Component Gas Passages Calibration of Automotive Component Air Passages Measurement of Automotive Induction Air Automotive Emissions Testing Compressor Discharge Capacity Tests Valve CV Tests Flow Limiting Over Speed Protection of Gas Flow MetersFlow Range: Gases: Accuracy: Repeatability: Pressure Range: Temp. Range:10 – 20000 nlit/min or higher Depending on size of nozzle selected. Consult Factory. Air and non hazardous gases +/- 0.25 % Of Reading or better Depending on calibration and type of gas. Consult Factory. As good as +/- 0.1 % Of Reading, depending on Pressure Transducer and the application conditions. Up to 10 bar (higher pressures available) 10-50 ° CTrigasFI GmbH is Accredited to: ISO 17025 DKD (Deutscher Kalibrierdienst) administered by PTB Equivalent to: COFRAC (France) UKAS (UK) NVLAP (USA) ISO 9001 。
音速喷嘴的工作原理音速喷嘴是一种常见的工程装置，被广泛应用于航空航天、燃气轮机以及其他领域的燃烧器中。
它通过将高压气体加速至音速以上的速度，实现流动的高速排放。
本文将介绍音速喷嘴的工作原理，以及其在工程领域中的应用和优势。
首先，我们了解一下音速喷嘴的基本结构。
音速喷嘴通常由一个收缩截面和一个扩张截面组成。
收缩截面用于加速流体，而扩张截面则用于适应喷嘴后部的流场。
音速喷嘴的工作原理基于连续流动方程和质量守恒定律。
当高压气体进入喷嘴时，由于收缩截面的存在，气体的流速会加快。
通过收缩截面的加速作用，气体的压力和温度均会下降。
在加速过程中，当气体的流速逐渐接近声速（即音速）时，气体的压力和温度达到最低点。
此后，当气体进入扩张截面时，流速开始逐渐减小，压力和温度也会随之升高。
在实际应用中，音速喷嘴通常用于将高压气体转化为高速的喷射流。
例如，在燃气轮机中，高压燃气会经过音速喷嘴，转化为高速喷射流，进一步驱动涡轮转子，从而产生动力。
类似地，在航空航天领域，音速喷嘴也被广泛用于火箭发动机中，将燃料和氧化剂喷出，产生巨大的推力。
音速喷嘴的工作原理有许多优势。
首先，音速喷嘴能够将高压气体转化为高速喷射流，从而增加了动力的输出。
其次，音速喷嘴结构简单，制造成本较低，易于维护和更换。
此外，通过合理设计喷嘴的收缩角度和扩张角度，可以实现更好的流体加速效果和流体流线的控制。
然而，音速喷嘴也存在一些局限性。
首先，由于喷嘴过程中气体温度和压力的变化较大，喷嘴材料需要能够承受较高的温度和压力。
此外，音速喷嘴还需要对气体流动进行精确的控制，以避免涡旋、分离等不稳定流动现象的发生。
综上所述，音速喷嘴通过收缩截面和扩张截面的结构设计，实现了高压气体的高速加速和喷射。
其工作原理基于连续流动方程和质量守恒定律，具有高效、简单、可靠的优点。
在航空航天、燃气轮机以及其他领域中，音速喷嘴得到了广泛应用，为工程领域的发展做出了重要贡献。
音速喷嘴气体流量标准装置音速喷嘴气体流量标准装置一、装置本体音速喷嘴气体流量标准装置主要由喷嘴、气体来源、流量测量系统、压力测量系统、温度测量系统、控制系统、安全保护装置、辅助设备和操作与维护手册等组成。
二、喷嘴喷嘴是音速喷嘴气体流量标准装置的核心部件，它能够将气体以音速喷出，从而产生稳定的流场。
喷嘴的设计应符合相关标准，以确保其稳定性和准确性。
三、气体来源气体来源为音速喷嘴气体流量标准装置提供试验气体。
为确保试验结果的准确性，气体来源应具备稳定的供气能力和纯净度。
四、流量测量系统流量测量系统是音速喷嘴气体流量标准装置的核心测量设备，它能够准确地测量气体的流量。
流量测量系统的精度应符合相关标准，并经过定期的校准和维护。
五、压力测量系统压力测量系统用于测量音速喷嘴气体流量标准装置内部的气体压力。
该系统应具备高精度和稳定性，以确保试验结果的准确性。
六、温度测量系统温度测量系统用于测量音速喷嘴气体流量标准装置内部的气体温度。
该系统的精度应符合相关标准，并经过定期的校准和维护。
七、控制系统控制系统是音速喷嘴气体流量标准装置的核心控制系统，它能够控制各组成部分的协调工作，并实现自动化操作。
控制系统应具备稳定性、可靠性和灵活性。
八、安全保护装置安全保护装置用于保障音速喷嘴气体流量标准装置的安全运行。
该装置应包括紧急停机功能、过载保护功能、超压保护功能等。
九、辅助设备音速喷嘴气体流量标准装置还包括一些辅助设备，如管道、阀门、仪表等，它们在装置的运行过程中起到辅助作用。
这些设备应符合相关标准，并经过定期的检查和维护。
十、操作与维护手册操作与维护手册是音速喷嘴气体流量标准装置使用和维护的重要参考资料。
该手册应包括设备操作说明、维护建议、安全注意事项等内容，以帮助操作人员和维护人员正确使用和维护设备。
手册应定期更新以适应设备的变化和更新。
十一、校准和维护1. 校准：音速喷嘴气体流量标准装置应定期进行校准，以确保其测量准确性和稳定性。
音速喷嘴气体流量标准装置的误差分析Error Amalysis for Sonic Nozzle Gas Flow Standard Device由于音速艾丘利喷嘴具有结构简单、体积小、性能稳定、重复性好、精度高等优点，被作为气体流量传递标准，在国内外得到广泛的应用。
下面主要以常压法为例分析其工作原理和误差来源。
1 音速文丘利喷嘴气体标准装置的工作原理常压法音速文丘利喷嘴气体标准装置如图1所示。
用8只不同规格的标准喷嘴并联，有3种管径法兰连接被校仪表，通过电磁阀根据流量大小选定不同的喷嘴组合，可产生255种不同流量。
1—板式过滤器；2—被校表；3—电磁阀控制的气动球阀；4—滞止容器；5—音速喷嘴；6—电磁阀控制的气动球阀；7—汇合容器；8—真空泵；9—循环水线；10—吸气管及消音器；Pi—压力变送器；Ti—一体化温度变送器图1音速文丘利喷嘴气体标准装置工作过程：打开压缩机和真空泵，操作者输人所需参数，计算机根据设定流量大小自动打开相应的喷嘴开关，等待流量稳定(p5/p1<0.8)以后，计算机通过数据采集卡定时采集温度和压力等模拟信号和脉冲量，计算出流过被校表的质量流量和工作状态及标准状态下体积流量、被校表测量的流量值，二者比较可得出被校表的流量系数、线性误差、重复性误差和准确度。
其中音速文丘利喷嘴的结构形状如图2所示。
当p<p0小于或等于临界压比时(由于p不容易测量，通常用压力比p S/p0判断)，气体通过喷嘴最小截面处(喉部)的流速达到当地音速，而且始终保持此速度不变，即马赫数等于l。
所以其流量只与上游压力有关而与下游压力无关，流出系数只与雷诺数有关，图2 音速文丘里喷嘴原理图因此就可以达到很高的测量准确度。
此时，用音速文丘利喷嘴测量的气体质量流量为q m=ACC'p0/ (1)式中：qm为音速喷嘴在实际条件下的质量流量；A为音速喷嘴喉部的内截面积；p0为音速喷嘴入口的气体滞止绝对压力；T0为音速喷嘴入口的气体滞止绝对温度；C’为实际气体的临界流函数，由滞止条件（p0，T0）查表得到；C为流出系数，是对“一维、等熵流动”这种假设的修正；M为实际气体的摩尔质量。
