行星齿轮工作原理
行星齿轮是汽车变速器（或简称变速箱）中最重要的组件。它由外壳、行星轮组、轴
等部分组成，主要的作用是进行速度的减比和传递能量。
一部行星齿轮的内部结构和功能：
内部有三个主要部件——外壳、行星组件和大齿轮组件。
外壳是行星齿轮整个系统的支撑，它由铸铁、铝合金或钢铁等材料制成，并具有防水、防潮和耐磨损特性。它为内部的行星组和大齿轮组件提供了支撑，确保它们的安全运转。
行星组由中心轴、正齿轮、行星轮和行星轴（又称轨座）组成，它是行星齿轮中用于
减速和传递能量的关键部件。正齿轮是用来连接主轴和行星轮的齿轮，行星轮是用来将能
量传递到外壳上的轮子，而行星轴则是用来支撑行星轮的轴。
此外，大齿轮也是行星齿轮系统中重要的部件，它由多个大齿轮构成，这些大齿轮呈
现不同的尺寸，它们可以根据不同的车辆的要求选择不同的比例来变换传动效率。
行星齿轮的工作原理是由驱动端的转子将动能传递给行星轮，然后行星轮又通过与它
相连的轨座将动力传递给它自己支撑的旋转轴上。当旋转轴通过行星轮转动，与它相连的
大齿轮也会随之转动，而大齿轮的旋转速度比行星轮慢得多，因此，就实现了减速和动能
传递的作用。
Planet gear is the most important component in a car transmission (or transmission for short). It is composed of a housing, a planetary wheel assembly, an axis, etc., which is mainly used for speed reduction and energy transmission.
The internal structure and function of a planet gear are as follows:
The working principle of the planet gear is that the rotors at the driving end transmit the kinetic energy to the planetary wheel, and then the planetary wheel transmits the power to the rotating shaft supported by itself through
the track seat connected with it. When the rotating shaft is driven by the planet wheel, the large gear connected with it will also rotate, and the rotation speed of the large gear is much slower than that of the planet wheel, so the speed reduction and kinetic energy transmission are achieved.
行星齿轮的结构及原理 行星齿轮是一种机械传动元件，具有紧凑、高转矩传递和高精度传动等优点，在工业领域中得到广泛应用。行星齿轮由行星轮、太阳轮和内齿圈三部分组成，其传动原理与差速器相似，可以实现多种不同的传动方式。下面介绍行星齿轮的结构及原理。 行星齿轮由以下三个部分组成：行星轮、太阳轮和内齿圈。其中，地球仪齿轮结构是行星齿轮的一种特殊结构，它将行星轮和太阳轮合二为一，实现了行星齿轮的紧凑结构。 （1）行星轮 行星轮是行星齿轮传动中的动力源，它通常由若干个行星齿轮组成，每一个行星轮都与行星轮轴相连，行星轮的轴心不在齿轮轴线上，其作用是使行星轮绕齿轮中心轴自转和公转。 （2）太阳轮 太阳轮是行星齿轮结构中的被动元件，它与外部环形齿轮相连，不但负责传递动力，还起到支撑、固定行星轮的作用。 （3）内齿圈 内齿圈是行星齿轮结构中的固定元件，它通常由内部齿轮组成，与太阳齿轮相贴合而构成一个内在的环形齿轮。它通过与太阳轮齿合，使其转动并产生一个输出速度。 行星齿轮传动是一种典型的行星式结构，其传动原理类似于自行车中的“牙轮组”和汽车中的“差速器”。行星齿轮可以实现多种不同的传动方式，下面介绍其中三种常见的传动方式： （1）行星轮固定，输出端固定 当行星轮固定不动时，行星轮的齿轮将有一个与太阳轮齿轮相等的转速，并与内齿圈齿轮相向工作，产生一个输出速度。此情况下，行星轮的公转速度与内齿圈的自转速度相等，而太阳轮的自转速度为零。 （3）内齿圈固定，太阳轮转速变化 总之，行星轮的自转和太阳轮的自转和公转的组合可以实现多种不同的传动方式，具有极高的灵活性和多样性。具体采用哪种传动方式，取决于具体的需求和应用环境。
行星齿轮工作原理 行星齿轮是汽车变速器（或简称变速箱）中最重要的组件。它由外壳、行星轮组、轴 等部分组成，主要的作用是进行速度的减比和传递能量。 一部行星齿轮的内部结构和功能： 内部有三个主要部件——外壳、行星组件和大齿轮组件。 外壳是行星齿轮整个系统的支撑，它由铸铁、铝合金或钢铁等材料制成，并具有防水、防潮和耐磨损特性。它为内部的行星组和大齿轮组件提供了支撑，确保它们的安全运转。 行星组由中心轴、正齿轮、行星轮和行星轴（又称轨座）组成，它是行星齿轮中用于 减速和传递能量的关键部件。正齿轮是用来连接主轴和行星轮的齿轮，行星轮是用来将能 量传递到外壳上的轮子，而行星轴则是用来支撑行星轮的轴。 此外，大齿轮也是行星齿轮系统中重要的部件，它由多个大齿轮构成，这些大齿轮呈 现不同的尺寸，它们可以根据不同的车辆的要求选择不同的比例来变换传动效率。 行星齿轮的工作原理是由驱动端的转子将动能传递给行星轮，然后行星轮又通过与它 相连的轨座将动力传递给它自己支撑的旋转轴上。当旋转轴通过行星轮转动，与它相连的 大齿轮也会随之转动，而大齿轮的旋转速度比行星轮慢得多，因此，就实现了减速和动能 传递的作用。 Planet gear is the most important component in a car transmission (or transmission for short). It is composed of a housing, a planetary wheel assembly, an axis, etc., which is mainly used for speed reduction and energy transmission. The internal structure and function of a planet gear are as follows: The working principle of the planet gear is that the rotors at the driving end transmit the kinetic energy to the planetary wheel, and then the planetary wheel transmits the power to the rotating shaft supported by itself through the track seat connected with it. When the rotating shaft is driven by the planet wheel, the large gear connected with it will also rotate, and the rotation speed of the large gear is much slower than that of the planet wheel, so the speed reduction and kinetic energy transmission are achieved.
行星齿轮结构的原理 行星齿轮结构是一种常见的齿轮传动机构，它由外齿轮、内齿轮和行星轮组成。这种 结构具有紧凑、高速比以及传动平稳等优点，因此广泛应用于各种机械传动中。 行星齿轮结构的原理是通过行星轮的转动来达到传递动力的目的。外齿轮固定不动， 内齿轮和行星轮组成的集合可以绕自身中心旋转，而行星轮则绕固定于外齿轮上的齿轮轴 旋转。因此，当内齿轮转动时，通过行星轮的转动和外齿轮的固定，可以实现动力的传 递。 行星轮和内齿轮的结构是相似的，都是圆柱形的齿轮，但是它们之间的齿轮数不同。 行星轮的齿轮数通常比内齿轮的齿轮数少一个，因此称为“行星”。行星轮通过轴承安装 在齿轮轴上，并与内齿轮轴通过齿轮轴承相连。 行星轮不仅可以绕它自身的轴旋转，还可以绕内齿轮轴旋转。行星轮齿轮的齿槽和内 齿轮的齿槽之间配合，使其固定在内齿轮上。同时，在它们之间配合的齿轮也使行星轮和 内齿轮保持相对的位置，以保证齿轮之间的连续运动。 行星轮和内齿轮的结构具有同心圆的特征。当内齿轮旋转时，行星轮的转动会使它的 齿轮从内齿轮齿槽中滑出，进入外齿轮的齿槽中。这种运动方式使得行星轮能够提供高速 比传动的功能，同时保证传动的平稳性。 行星轮和内齿轮之间的配合是关键的部分，因为它们必须保持恒定的距离和相对角度，以保证传动的平稳性。通常，配合的齿轮之间需要用特殊的齿轮轴承进行支撑，以使它们 保持相对位置。 总的来说，行星齿轮结构是一种高效的传动机构，具有高速比、紧凑、平稳等优点。 这种机构适用于各种工业应用，例如汽车传动系统、航空器以及重型机器等。在实际应用中，需要对行星齿轮结构的设计和制造进行精密计算和工艺控制，以确保其可靠性和持久性。

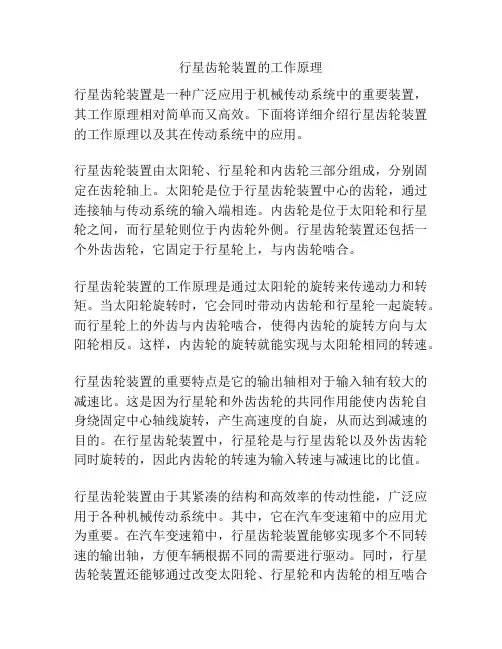

行星齿轮装置的工作原理 行星齿轮装置是一种常用于机械传动中的装置，它主要包括行星齿轮以及中心轴、太阳轮和内齿圈。行星齿轮装置的工作原理是通过太阳轮和内齿圈以及行星齿轮的运动来实现传动效果。 行星齿轮装置是由多个行星齿轮组成的，每个行星齿轮由行星支架支撑，整个装置的中心轴上有一个太阳轮和内齿圈。太阳轮和内齿圈分别固定在中心轴上，并且它们之间存在一定的啮合间隙，行星齿轮则通过行星支架连接在太阳轮和内齿圈之间。 在工作时，太阳轮作为驱动器转动，将动力通过行星齿轮传递给内齿圈。太阳轮旋转时，由于行星齿轮和内齿圈之间存在的啮合关系，行星齿轮即使在转动的同时也会绕着它们的中心轴进行自转。行星齿轮在自转的同时，又通过行星支架固定在太阳轮和内齿圈之间，使得内齿圈也开始旋转起来。同时，由于行星齿轮的旋转运动，行星支架在中心轴上也会绕着太阳轮进行转动。 行星齿轮装置的工作原理是基于行星齿轮的特殊运动规律来实现传动效果的。行星齿轮与太阳轮和内齿圈之间同时存在两个啮合关系，一个是行星齿与太阳轮的啮合，另一个是行星齿与内齿圈的啮合。通过这两个啮合关系，太阳轮的旋转运动可以通过行星齿轮的自转和行星支架的转动传递给内齿圈，从而实现了机械传动。 行星齿轮装置具有一些特点和优势。首先，它可以实现大的传动比，因为行星齿轮的自转和行星支架的转动可以形成不同的
传动比。其次，行星齿轮装置的传动效率较高，因为所有齿轮都能同时传递动力，使得传动过程中没有脱开现象，能够有效减小动力的损耗。另外，行星齿轮装置的结构紧凑，体积小，适合在空间有限的场合使用。 总之，行星齿轮装置是一种常用的机械传动装置，它通过太阳轮和内齿圈以及行星齿轮的运动来实现传动效果。在工作时，太阳轮的旋转驱动行星齿轮自转和行星支架转动，将动力传递给内齿圈，从而实现机械传动。行星齿轮装置具有大的传动比、高的传动效率以及紧凑的结构等优点，广泛应用于各种机械设备中。行星齿轮装置在许多机械传动系统中得到广泛应用，其工作原理使得其具备了多种优点和功能。下面将详细介绍行星齿轮装置的特点以及其在不同领域的应用。 首先，行星齿轮装置的一个重要特点是它可以实现较大的传动比。传动比是指输入轴的转速与输出轴的转速之比，行星齿轮装置的传动比可以根据太阳轮、内齿圈和行星齿轮的齿数比例进行调整。这使得行星齿轮装置能够满足不同场合的传动需求，从而在不同的应用领域中发挥出其巨大的潜力。 其次，行星齿轮装置在传动过程中具有较高的传动效率。这是因为行星齿轮装置中的所有齿轮都能够同时传递动力，避免了部分齿轮由于传递过程中的脱开现象而造成的能量损耗。此外，行星齿轮装置的设计使得齿轮的负载分布均匀，减小了摩擦和磨损，提高了传动效率。 行星齿轮装置的结构紧凑，体积较小，非常适合在空间有限的
卫星行星齿轮传动原理 一、引言 卫星行星齿轮传动是一种常见的机械传动方式，它通过卫星轮和行星轮的相互咬合，实现传动功效。本文将详细介绍卫星行星齿轮传动的原理及其工作过程。 二、卫星行星齿轮传动的结构 卫星行星齿轮传动主要由太阳轮、行星轮和卫星轮组成。太阳轮位于中央，行星轮和卫星轮则围绕太阳轮旋转。行星轮通过行星架与卫星轮相连接。行星轮和卫星轮的齿数一般不相等，这样可以实现传动比的变化。 三、卫星行星齿轮传动的工作原理 1. 太阳轮为主动轮，通过输入动力来驱动太阳轮旋转。 2. 行星轮和卫星轮通过行星架连接，行星架上的轴承使行星轮和卫星轮能够相对旋转。 3. 当太阳轮旋转时，驱动行星架转动，使行星轮和卫星轮绕太阳轮旋转。行星轮和卫星轮之间的齿轮咬合将动力传递给卫星轮。 4. 通过控制行星轮和卫星轮的齿数，可以实现不同的传动比。当行星轮固定不动时，卫星轮将与太阳轮以相同的速度旋转；当行星轮固定不动时，卫星轮将以几倍于太阳轮的速度旋转。 四、卫星行星齿轮传动的优点
1. 高传动效率：卫星行星齿轮传动的传动效率一般在90%以上，能够满足高效传动的要求。 2. 大传动比范围：通过调整行星轮和卫星轮的齿数，可以实现大范围的传动比变化，满足不同工况下的传动需求。 3. 承载能力强：由于行星轮和卫星轮的齿轮咬合方式，卫星行星齿轮传动具有较强的承载能力，适用于承受大扭矩和高载荷的场合。 五、卫星行星齿轮传动的应用领域 卫星行星齿轮传动广泛应用于机床、工程机械、船舶、航空航天等领域。例如，在机床上，卫星行星齿轮传动常用于主轴传动，能够实现高速和高扭矩的传动要求；在航空航天领域，卫星行星齿轮传动被用于航空发动机的传动系统，能够提供可靠的动力输出。 六、结论 卫星行星齿轮传动作为一种常见的机械传动方式，具有高效传动、大传动比范围和强承载能力等优点。它的工作原理简单明了，应用领域广泛。在实际工程中，我们可以根据具体需求选择合适的卫星行星齿轮传动方案，以满足不同的传动要求。

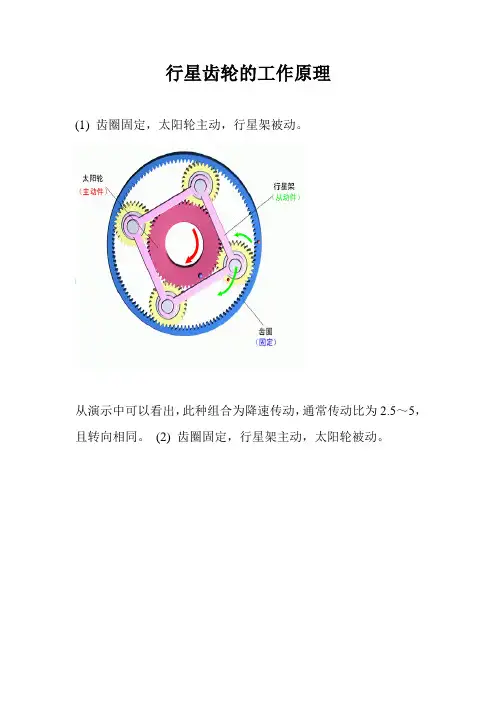

5, 行星齿轮减速机工作原理 图例1 1） 齿圈固定，太阳轮主动，行星架被动。 从图例1中可以看出，此种组合为降速传动，通常传动比一般为〜 转向相同。 2） 齿圈固定，行星架主动，太阳轮被动。 从演示中可以看出，此种组合为升速传动，传动比一般为〜， 转向 相同。 太阳轮 主动件 個定）
图例 2 3） 太阳轮固定，齿圈主动，行星架被动。 从演示中可以看出，此种组合为降速传动，传动比一般为〜, 转向相同。 4） 太阳轮固定，行星架主动，齿圈被动。 从演示中可以看出，此种组合为升速传动，传动比一般为〜, 转向相同。 丸阳轮 从动件 （圖 定〕
4， 图例3 5） 行星架固定，太阳轮主动，齿圈被动。 从演示中可以看出此种组合为降速传动，传动比一般为〜 转向相 反。 6） 行星架固定，齿圈主动，太阳轮被动。 从演示中可以看出此种组合为升速传动，传动比一般为〜, 转向相 反。
图例4 7）把三元件中任意两元件结合为一体的情况： 当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。从演示中我们可以看出，行星齿轮间没有相对运动，作为一个整体运转，传动比为1,转向相同。汽车上常用此种组合方式组成直接档。
太阳轮 行星架 （固 恒门优姻金机电科技有卩观司握供 图例5厦门优姆金机电科技有限公司提供 8）三元件中任一元件为主动，其余的两元件自由： 从分析中可知，其余两元件无确定的转速输出。第六种组合方式，由于升速较大，主被动件的转向相反，在汽车上通常不用这种组合其余的七种组合方式比较常用。 被动件 行星架 （固定1 齿園（主 动件） 區门忧妞全机电科技齊限公司探供
