行星齿轮传动原理

行星齿轮变速箱原理
行星齿轮变速箱是一种常见的自动变速器，它主要由太阳轮、行星轮和环形轮组成。

其工作原理如下：
1. 太阳轮是行星齿轮变速箱的输入轴，通过发动机的动力传输至变速箱。

太阳轮上有一组齿轮，称为行星架，它与行星轮和环形轮相连。

2. 行星轮是连接在行星架上的一组齿轮。

它们围绕太阳轮旋转，并与外部的环形轮相连。

同时，每个行星轮上还有一个孔，称为行星轮孔。

3. 环形轮是固定在变速箱壳体中的齿轮。

它与行星轮的齿轮进行啮合，并通过输出轴将动力传递出去。

4. 在行星齿轮变速箱中，通过控制行星轮和环形轮的连接方式，可以实现不同的速度转换。

当某个行星轮与太阳轮和环形轮同时连接时，太阳轮的动力将传递给该行星轮，然后经过行星轮的轮毂齿轮传递至环形轮。

这样，输出轴将得到一个特定的速度比。

5. 当需要变换速度时，可以通过控制离合器或制动器来改变行星轮和环形轮的连接方式。

例如，将行星轮与太阳轮连接，而与环形轮分离，就可以实现高速档。

而将行星轮与环形轮连接，而与太阳轮分离，就可以实现低速档。

通过以上操作，行星齿轮变速箱可以实现连续平稳的变速过程，满足不同驾驶条件下的动力需求。

行星齿轮减速机原理
行星齿轮减速机是一种常用的减速装置，广泛应用于机械传动系统中。

其工作原理如下：
1. 行星齿轮减速机主要由太阳轮、行星轮、内齿圈和传动轴等部件组成。

太阳轮为中心轴，行星轮与母轮(内齿圈)同时绕太
阳轮旋转。

2. 当输入轴驱动太阳轮旋转时，太阳轮会传动力量到行星轮上。

行星轮由行星架支撑，行星架与太阳轮、内齿圈通过轴连接。

3. 当行星轮受到力量作用时，会沿着太阳轮的内齿圈方向旋转。

内齿圈作为固定不动的零件，用于闭合整个齿轮组。

4. 在行星轮的旋转过程中，行星轮和内齿圈之间的齿轮咬合产生了传动效果。

由于行星轮相对于太阳轮的运动方向相反，所以传动比相对较大。

5. 通过行星轮和内齿圈的齿轮咬合作用，输入轴旋转的速度减小，同时扭矩增加，实现了减速的效果。

总的来说，行星齿轮减速机通过太阳轮、行星轮和内齿圈之间的齿轮咬合作用，实现了输入轴的减速和输出扭矩的增加。

它具有结构简单、体积小、传动平稳等特点，在机械传动系统中得到了广泛应用。

机械原理行星齿轮传动
机械原理行星齿轮传动是一种常见的传动装置，它由中心齿轮、行星齿轮和太阳齿轮组成。

行星齿轮通过行星架连接在中心齿轮的外围，并与太阳齿轮啮合。

这种传动方式具有紧凑结构、高传动比和高承载能力等优点，广泛应用于机械设备中。

在行星齿轮传动中，中心齿轮作为传动的主动轴，太阳齿轮作为从动轴，而行星齿轮则通过行星轴与行星架相连，并围绕中心齿轮运动。

当中心齿轮转动时，太阳齿轮和行星齿轮也会随之旋转。

行星齿轮的传动原理是基于齿轮啮合的力学原理。

当中心齿轮转动时，它的齿轮将驱动行星齿轮旋转。

因为行星齿轮与太阳齿轮之间有啮合关系，所以行星齿轮旋转的同时，太阳齿轮也会被带动旋转。

行星齿轮传动的传动比取决于中心齿轮的齿数、太阳齿轮的齿数和行星齿轮的齿数。

一般来说，行星齿轮具有较多的齿数，因此可以获得较高的传动比。

这使得行星齿轮传动在机械设备中广泛应用，特别是在需要大传动比和紧凑结构的场合。

然而，由于行星齿轮传动的结构较为复杂，制造和安装也较为困难。

此外，由于行星齿轮在运动过程中存在相对运动，因此摩擦和磨损等问题也需要得到有效的解决。

为了确保行星齿轮传动的正常运行，需要定期对其进行润滑和维护。

总的来说，机械原理行星齿轮传动是一种效率高、传动比大的
传动装置。

它广泛应用于各种机械设备中，为其提供高效稳定的动力传输。

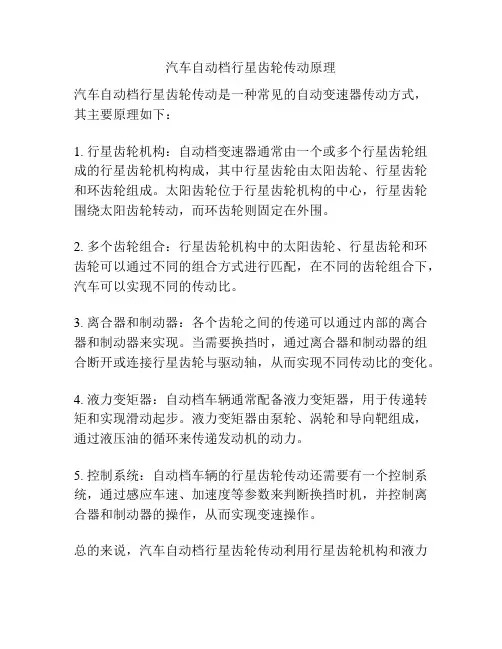

汽车自动档行星齿轮传动原理
汽车自动档行星齿轮传动是一种常见的自动变速器传动方式，其主要原理如下：
1. 行星齿轮机构：自动档变速器通常由一个或多个行星齿轮组成的行星齿轮机构构成，其中行星齿轮由太阳齿轮、行星齿轮和环齿轮组成。

太阳齿轮位于行星齿轮机构的中心，行星齿轮围绕太阳齿轮转动，而环齿轮则固定在外围。

2. 多个齿轮组合：行星齿轮机构中的太阳齿轮、行星齿轮和环齿轮可以通过不同的组合方式进行匹配，在不同的齿轮组合下，汽车可以实现不同的传动比。

3. 离合器和制动器：各个齿轮之间的传递可以通过内部的离合器和制动器来实现。

当需要换挡时，通过离合器和制动器的组合断开或连接行星齿轮与驱动轴，从而实现不同传动比的变化。

4. 液力变矩器：自动档车辆通常配备液力变矩器，用于传递转矩和实现滑动起步。

液力变矩器由泵轮、涡轮和导向靶组成，通过液压油的循环来传递发动机的动力。

5. 控制系统：自动档车辆的行星齿轮传动还需要有一个控制系统，通过感应车速、加速度等参数来判断换挡时机，并控制离合器和制动器的操作，从而实现变速操作。

总的来说，汽车自动档行星齿轮传动利用行星齿轮机构和液力
变矩器，通过不同的齿轮组合和离合器/制动器的操作，实现不同传动比的变换，以适应不同的车速和动力需求。

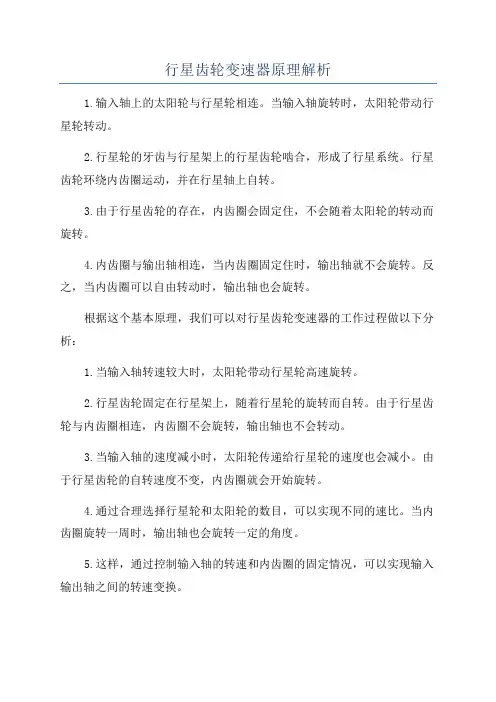

行星齿轮变速器原理解析
1.输入轴上的太阳轮与行星轮相连。

当输入轴旋转时，太阳轮带动行星轮转动。

2.行星轮的牙齿与行星架上的行星齿轮啮合，形成了行星系统。

行星齿轮环绕内齿圈运动，并在行星轴上自转。

3.由于行星齿轮的存在，内齿圈会固定住，不会随着太阳轮的转动而旋转。

4.内齿圈与输出轴相连，当内齿圈固定住时，输出轴就不会旋转。

反之，当内齿圈可以自由转动时，输出轴也会旋转。

根据这个基本原理，我们可以对行星齿轮变速器的工作过程做以下分析：
1.当输入轴转速较大时，太阳轮带动行星轮高速旋转。

2.行星齿轮固定在行星架上，随着行星轮的旋转而自转。

由于行星齿轮与内齿圈相连，内齿圈不会旋转，输出轴也不会转动。

3.当输入轴的速度减小时，太阳轮传递给行星轮的速度也会减小。

由于行星齿轮的自转速度不变，内齿圈就会开始旋转。

4.通过合理选择行星轮和太阳轮的数目，可以实现不同的速比。

当内齿圈旋转一周时，输出轴也会旋转一定的角度。

5.这样，通过控制输入轴的转速和内齿圈的固定情况，可以实现输入输出轴之间的转速变换。

总结起来，行星齿轮变速器是一种通过多个行星齿轮的组合，实现输入输出轴之间转速变换的机械传动装置。

它的基本原理是利用行星齿轮的自转和固定，实现输入轴转速和输出轴转速之间的变化。

通过合理选择行星轮和太阳轮的数目，可以实现不同的速比，满足不同转速需求。

行星齿轮减速的原理
行星齿轮减速器是一种常用的传动装置，它由太阳轮、行星轮、内齿轮和外齿轮组成。

其工作原理如下：
当动力由太阳轮输入时，太阳轮传递动力给行星轮。

行星轮与太阳轮的齿轮比决定了行星轮的转速，并将动力传递给内齿轮。

内齿轮与外齿轮啮合，因外齿轮固定而无法转动，从而使内齿轮转动。

由于行星轮围绕自身的轴线旋转，并且与太阳轮和内齿轮同时啮合，行星轮的运动轨迹为椭圆形。

这样，行星轮带动内齿轮转动的同时，太阳轮和内齿轮也进行相对运动。

由于行星轮的啮合轮齿数较少，所以行星轮的转速较太阳轮和内齿轮的转速高。

因此，通过行星轮和内齿轮的共同工作，太阳轮的高速转动能被减速到内齿轮的较低转速。

此外，传动比的选择也可以通过改变行星轮与太阳轮的齿轮比来实现进一步的减速效果。

总的来说，行星齿轮减速器利用行星轮和内齿轮的协同工作，通过不同的齿轮比实现动力的减速传递。

这种传动装置结构紧凑、传动效率高，广泛应用于各种机械设备中。

拉维娜式行星齿轮机构工作原理
拉维娜式行星齿轮机构是一种常用于传动和减速的机械装置。

该装置由中央太阳齿轮、行星齿轮和内外环齿轮组成。

工作原理如下：
1. 中央太阳齿轮：太阳齿轮位于行星齿轮机构的中央，通过输入动力来驱动整个装置。

太阳齿轮上的外齿轮与行星齿轮相啮合。

2. 行星齿轮：行星齿轮通常有多个，围绕中央太阳齿轮旋转。

每个行星齿轮的内齿
轮与中央太阳齿轮的外齿轮相啮合。

3. 内外环齿轮：内环齿轮位于行星齿轮内部，并且与行星齿轮上的外齿轮相啮合。

外环齿轮则位于整个齿轮机构的外部。

4. 动力传递：当中央太阳齿轮转动时，外齿轮带动行星齿轮绕中央太阳齿轮旋转。

行星齿轮齿面同时与中央太阳齿轮上的外齿轮和内环齿轮啮合，形成一个闭合的传动链。

最终，齿轮机构的输出动力通过内环齿轮传递到外环齿轮上。

5. 动力减速：由于行星齿轮机构的结构，每个行星齿轮和内环齿轮的齿数比外环齿
轮少。

输入动力经过行星齿轮机构转动后，会被减速输出到外环齿轮上。

通过这种拉维娜式行星齿轮机构，可以实现动力的传递和减速。

其紧凑的结构和高效
的传动特性使其广泛应用于机械动力传动系统中。

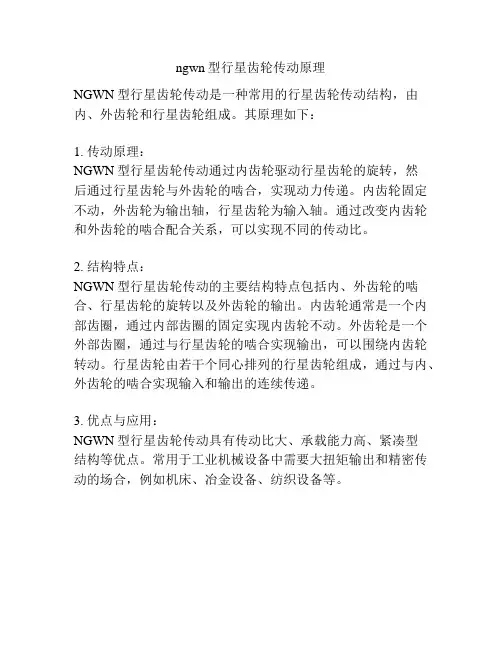

ngwn型行星齿轮传动原理
NGWN型行星齿轮传动是一种常用的行星齿轮传动结构，由内、外齿轮和行星齿轮组成。

其原理如下：
1. 传动原理：
NGWN型行星齿轮传动通过内齿轮驱动行星齿轮的旋转，然
后通过行星齿轮与外齿轮的啮合，实现动力传递。

内齿轮固定不动，外齿轮为输出轴，行星齿轮为输入轴。

通过改变内齿轮和外齿轮的啮合配合关系，可以实现不同的传动比。

2. 结构特点：
NGWN型行星齿轮传动的主要结构特点包括内、外齿轮的啮合、行星齿轮的旋转以及外齿轮的输出。

内齿轮通常是一个内部齿圈，通过内部齿圈的固定实现内齿轮不动。

外齿轮是一个外部齿圈，通过与行星齿轮的啮合实现输出，可以围绕内齿轮转动。

行星齿轮由若干个同心排列的行星齿轮组成，通过与内、外齿轮的啮合实现输入和输出的连续传递。

3. 优点与应用：
NGWN型行星齿轮传动具有传动比大、承载能力高、紧凑型
结构等优点。

常用于工业机械设备中需要大扭矩输出和精密传动的场合，例如机床、冶金设备、纺织设备等。

行星齿轮工作原理
行星齿轮：
1.什么是行星齿轮：
行星齿轮是一种由一根中心轴两端固定，承载外部圆盘上多个弹性小
齿轮的传动装置。

行星齿轮由一个盘形齿轮和一个环形齿轮组成，当
行星齿轮装置发动机来驱动盘形齿轮，它会把输入动力传给环形齿轮，而环形齿轮又能传给小齿轮，形成一个螺旋传动系统，实现动力的传输。

2.行星齿轮的工作原理：
行星齿轮的工作原理是由一个外部圆盘（即轮轴）在其中心位置上安
装有一系列行星齿轮的旋转体，使得外部圆盘可以顺时针向轮轴转动。

行星齿轮随着外部圆盘的转动而进行升降运动，从而实现动力传输。

行星齿轮在外部圆盘上有一个内螺纹，当外部圆盘转动时，行星齿轮
会随着外部圆盘而运动，从而实现动力的传输。

行星齿轮的特点是：
重量轻，噪音低，传动动力大，运行稳定，齿轮精密，经久耐用，可
以输送大功率，从而实现转矩、减速和位移转换功能。

3.行星齿轮的优点：
（1）行星齿轮重量轻，可以节省转子的重量，减少安装需要的体积，
从而提高传动系统性能。

（2）行星齿轮运行噪音低，由于它的特殊结构，有效地减少了空气阻力，从而降低了噪音，改善工作环境。

（3）行星齿轮独特的传动动力大的优势，可以向传动转轮输送大量的
功率，达到转矩、减速和位移转换的效果。

（4）行星齿轮运行稳定，由于它具有回转承载能力，可以有效地减少
齿轮的冲击，平滑传动，更稳定；
（5）齿轮精密，行星齿轮可以实现高精度的传动，噪音低，经久耐用，即使长时间工作也不会耗损性能。

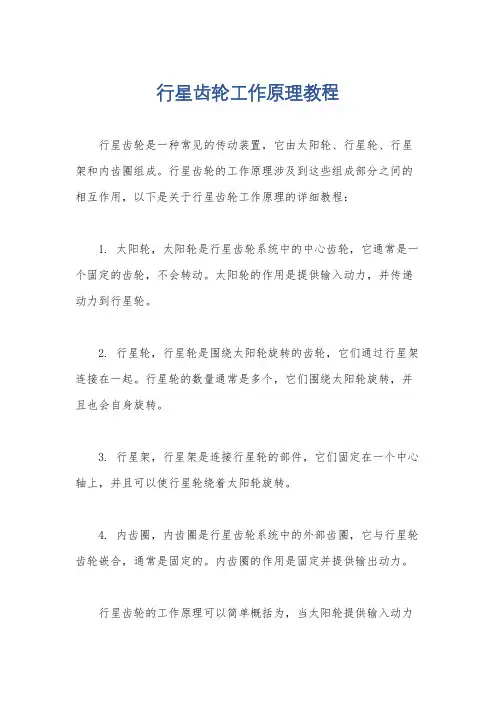

行星齿轮工作原理教程
行星齿轮是一种常见的传动装置，它由太阳轮、行星轮、行星架和内齿圈组成。

行星齿轮的工作原理涉及到这些组成部分之间的相互作用，以下是关于行星齿轮工作原理的详细教程：
1. 太阳轮，太阳轮是行星齿轮系统中的中心齿轮，它通常是一个固定的齿轮，不会转动。

太阳轮的作用是提供输入动力，并传递动力到行星轮。

2. 行星轮，行星轮是围绕太阳轮旋转的齿轮，它们通过行星架连接在一起。

行星轮的数量通常是多个，它们围绕太阳轮旋转，并且也会自身旋转。

3. 行星架，行星架是连接行星轮的部件，它们固定在一个中心轴上，并且可以使行星轮绕着太阳轮旋转。

4. 内齿圈，内齿圈是行星齿轮系统中的外部齿圈，它与行星轮齿轮嵌合，通常是固定的。

内齿圈的作用是固定并提供输出动力。

行星齿轮的工作原理可以简单概括为，当太阳轮提供输入动力
时，行星轮围绕太阳轮旋转，并且自身也会旋转，同时内齿圈固定不动。

这种结构使得行星齿轮系统具有较高的传动比和扭矩输出，因此在许多机械传动系统中得到广泛应用。

除了上述基本工作原理外，行星齿轮还具有许多特点和应用，例如可以通过改变太阳轮、行星轮和内齿圈的组合方式来实现不同的传动比；行星齿轮还可以实现反向传动和多级传动等功能。

总的来说，行星齿轮通过太阳轮、行星轮、行星架和内齿圈之间的相互作用，实现了高效的动力传递和扭矩输出，具有较高的传动比和稳定的性能，因此在许多机械系统中得到广泛应用。

希望以上的回答能够全面地解释了行星齿轮的工作原理。

行星齿轮原理
行星齿轮原理是一种用于传递动力和改变转速的机械装置。

它由一个中央齿轮（太阳轮）和多个围绕其旋转的外围齿轮（行星轮）组成。

太阳轮通常是一个内部齿轮，而行星轮则是一个外部齿轮。

太阳轮和行星轮之间的传动是通过行星架来实现的。

行星架由几个轴和轴上的行星轮组成。

这些行星轮与太阳轮和一个内部齿轮（太阳轮的齿轮互补）之间相互作用。

这种结构允许行星轮在太阳轮的周围匀速旋转，同时也可以绕自己的轴旋转。

行星齿轮的传动原理非常简单。

当太阳轮旋转时，行星轮相对于太阳轮以较慢的速度旋转。

这是因为行星轮绕太阳轮中心旋转且外围齿轮上的齿数多于太阳轮。

根据行星齿轮的制造和组装方式，可以实现不同的输出效果。

例如，如果太阳轮是运动的，而行星架是静止的，输出轴上的齿轮将以固定速率旋转。

反之，如果太阳轮是静止的，而行星架是运动的，输出轴上的齿轮将以比输入速率更快或更慢的速率旋转。

行星齿轮的优点之一是承载能力和传递效率高。

它们也很常见，广泛应用于各种机械系统中，包括自行车传动系统、汽车变速器和机械手臂等。

总之，行星齿轮原理是基于太阳轮、行星轮和行星架之间的相
互作用，通过改变转速和传递动力来实现的一种传动机制。

它的设计和工作原理使其成为许多机械系统中的重要组成部分。

行星齿轮工作原理
行星齿轮是由一个固定中心轴和若干个围绕中心轴旋转的齿轮组成的机构。

其工作原理可以概括为以下几个步骤：
1. 固定齿轮：行星齿轮的中心轴上固定一个大齿轮，称为太阳轮。

太阳轮的外部齿轮齿数少于行星轮，通常是少于行星轮的两倍。

2. 行星轮运动：围绕太阳轮旋转的是若干个行星轮，它们的齿轮齿数与太阳轮相同，同时也与彼此相同。

这些行星轮以固定的间距连接到一个中心载体上，并能自由旋转。

3. 行星轮运动传递：当太阳轮转动时，它驱动行星轮绕着中心轴旋转。

行星轮由于与太阳轮直接接触，所以齿轮上的力会导致行星轮绕固定轨道旋转。

4. 增速传递：太阳轮上的齿轮与每个行星轮的齿轮都有接触，当太阳轮旋转时，行星轮会以自己的轴心旋转，并绕着太阳轮的轨道旋转。

因为行星轮齿轮齿数多于太阳轮，所以行星轮的转速比太阳轮的转速快。

5. 输出传递：行星轮上的齿轮也与外围的环齿轮相连，环齿轮的齿数与太阳轮的齿数相同。

当行星轮绕太阳轮旋转时，它们的齿轮与环齿轮的齿轮齿数相同，因此环齿轮的转速与太阳轮的转速相同。

通过以上步骤，行星齿轮可以实现从太阳轮到环齿轮的力传递
和速度增大，用于传递和转换机械装置中的动力。

行星齿轮工作原理的设计可以提供更高的转速比并减少对齿轮系统的负载，并且由于各个行星轮的分布，其承载力和稳定性较高。

行星齿轮传动原理行星齿轮传动是一种常见的机械传动形式，由太阳轮、行星轮和内齿轮组成，通过它们之间的啮合关系来传递和变换力和运动。

行星齿轮传动具有结构紧凑、传动比范围广、输出稳定等优点，在机械设计中得到广泛应用。

一、行星齿轮传动的基本结构行星齿轮传动由太阳轮、行星轮和内齿轮三部分组成。

太阳轮固定在传动轴上，内齿轮与外壳连为一体，行星轮则固定在行星架上。

太阳轮、行星轮和内齿轮之间通过啮合来实现传递力和运动。

当太阳轮作为动力源时，太阳轮和行星轮之间会发生相对转动，使行星轮产生绕太阳轮公共轴线的自转运动；当行星轮作为动力源时，内齿轮和行星轮之间会发生相对转动，使太阳轮产生绕内齿轮公共轴线的自转运动。

二、行星齿轮传动的工作原理1.太阳轮作为动力源时的工作原理：当太阳轮作为动力源时，太阳轮和行星轮之间的轴线会产生相对转动，使行星轮产生绕太阳轮公共轴线的自转运动。

太阳轮上的传动力通过行星轮传递到行星架上，行星架上的行星轮和内齿轮之间也会产生相对转动，使内齿轮产生绕太阳轮公共轴线的自转运动。

在行星齿轮传动中，太阳轮的传动输出是在行星架上实现的。

行星轮和内齿轮的啮合关系使得行星架上的行星轮产生自转运动，从而实现对外部设备的传动。

2.行星轮作为动力源时的工作原理：当行星轮作为动力源时，内齿轮和行星轮之间会产生相对转动，使太阳轮产生绕内齿轮公共轴线的自转运动。

行星轮上的传动力通过内齿轮传递到太阳轮上，太阳轮和行星轮之间也会产生相对转动，使行星轮产生绕太阳轮公共轴线的自转运动。

在行星齿轮传动中，太阳轮的传动输出是直接产生的，而内齿轮的运动只是辅助太阳轮的自转运动。

三、行星齿轮传动的优点和应用领域1.优点：(1)结构紧凑：行星齿轮传动由太阳轮、行星轮和内齿轮组成，结构紧凑，体积小，重量轻。

(2)传动比范围广：行星齿轮传动可以通过合理设计太阳轮、行星轮和内齿轮的尺寸配比，实现不同传动比的变换，满足各种传动需求。

(3)输出稳定：行星轮的自转运动使得传动输出稳定，减小了传动力矩的脉动。

行星齿轮机构8种传动原理行星齿轮机构是一种常见的传动装置，由太阳轮、行星轮、内齿轮、外齿轮等组成。

它具有结构紧凑、传动平稳、噪声小等优点，广泛应用于机械制造、自动化控制、机器人等领域。

下面介绍行星齿轮机构的8种传动原理。

1. 行星轮定子传动原理行星轮定子传动原理是指外齿轮作为定子，内齿轮与外齿轮有齿合传动，行星轮则通过其轴承中心固定在外齿轮的轮干上，同时与内齿轮齿合，实现行星轮的转动。

此时太阳轮作为输入轴，输出轴固定在内齿轮上。

该传动原理的优点是传动平稳，缺点是结构较为复杂，制造成本较高。

4. 中心不平行传动原理中心不平行传动原理是指太阳轮与输出轴不在同一中心线上，导致内齿轮与行星轮齿合时，行星轮会向着太阳轮移动。

这种传动方式结构简单，适用性强，但因为该传动方式会导致行星轮受到侧向载荷，造成寿命不足等问题，被逐渐淘汰。

5. 多星行星传动原理多星行星传动原理是指在行星齿轮机构中，行星轮的数量可以大于3个，增加行星轮的数量可以实现更大的减速比，控制了机械装置的速度和扭矩变化。

如果行星轮的数量过多，会增加构件数量，结构复杂度不易控制。

6. 行星轮马达传动原理行星轮马达传动原理是指将行星齿轮机构借助液压或气压等介质驱动。

行星轮马达的工作方式与行星轮减速器基本相同，只不过输入轴变成了液压或气压作用，输出轴与太阳轮同心固定。

行星轮马达优点是输出扭矩大，速度范围广，缺点是成本较高。

7. 非圆行星传动原理非圆行星传动原理是指将行星轮的轮干改为非圆形，例如椭圆形、正六边形等。

非圆行星传动原理可以实现不同的传动比，具有更广泛的应用，同时因为其结构复杂度，也更容易出现故障。

8. 可逆行星传动原理可逆行星传动原理是指在行星齿轮机构中使用可逆式行星轮，即行星轮的驱动梭头可以从输出端移动到输入端，交换输入和输出轴的位置。

这种传动方式可以使行星齿轮机构实现前后转动的变化，广泛应用于机械设备中。

该传动原理的优点是结构简单，适应性强，缺点是因为其可逆性，所以传动效率低。

轴线固定的齿轮传动原理很简单，在一对互相啮合的齿轮中，有一个齿轮作为主动轮，动力从它那里输入，另一个齿轮作为从动轮，动力从它输出。

也有的齿轮仅作为中转站，一边与主动轮啮合，另一边与从动轮啮合，动力从它那里通过，这种齿轮叫惰轮。

在包含行星齿轮的齿轮系统中，情形就不同了。

由于存在行星架，也就是说，可以有三条转动轴允许动力输入/输出，还可以用离合器或制动器之类的手段，在需要的时候限制其中一条轴的转动，剩下两条轴进行传动，这样一来，互相啮合的齿轮之间的关系就可以有多种组合：
常见行星齿轮传动的类型和性能
动力从太阳轮输入，从外齿圈输出，行星架通过机构锁死；
动力从太阳轮输入，从行星架输出，外齿圈锁死；
动力从行星架输入，从太阳轮输出，外齿圈锁死；
动力从行星架输入，从外齿圈输出，太阳轮锁死；
动力从外齿圈输入，从行星架输出，太阳轮锁死；
动力从外齿圈输入，从太阳轮输出，行星架锁死；
两股动力分别从太阳轮和外齿圈输入，合成后从行星架输出；
两股动力分别从行星架和太阳轮输入，合成后从外齿圈输出；
两股动力分别从行星架和外齿圈输入，合成后从太阳轮输出；
动力从太阳轮输入，分两路从外齿圈和行星架输出；
动力从行星架输入，分两路从太阳轮和外齿圈输出；
动力外齿圈输入，分两路从太阳轮和行星架输出。

我们知道，汽车发动机只有一个，而车轮有四个。

发动机的转速扭矩等特性与路面行驶需求大相径庭。

要把发动机的功率适当地分配到驱动轮，可以利用行星齿轮的上述特性。

如自动变速器，也是利用行星齿轮的这些特性，通过离合器和制动器改变各个构件的相对运动关系而获得不同的传动比。

ngw行星齿轮传动效率摘要：一、引言二、NGW行星齿轮传动的基本原理1.结构组成2.工作原理三、NGW行星齿轮传动的效率影响因素1.材料选择2.设计参数3.加工工艺四、提高NGW行星齿轮传动效率的方法1.优化设计2.改进加工工艺3.合理选用材料五、结论正文：一、引言GW行星齿轮传动作为一种高效、可靠的传动方式，在工程机械、汽车、风力发电等领域得到了广泛应用。

然而，其传动效率问题一直是研究人员关注的焦点。

本文将探讨NGW行星齿轮传动的效率影响因素及提高方法。

二、NGW行星齿轮传动的基本原理1.结构组成GW行星齿轮传动主要由太阳轮、行星轮、内齿圈和齿轮架组成。

太阳轮与内齿圈固定，行星轮与齿轮架连接，通过行星轮的滚动实现动力传递。

2.工作原理在NGW行星齿轮传动中，太阳轮驱动行星轮旋转，行星轮与内齿圈齿啮合。

行星轮在旋转过程中，会受到齿轮架的制动力矩，从而实现动力在不同轴之间的传递。

三、NGW行星齿轮传动的效率影响因素1.材料选择材料的物理性能和机械强度直接影响齿轮传动的承载能力和传动效率。

选用高强度、耐磨损的材料可以提高传动效率。

2.设计参数设计参数包括齿数、模数、压力角、齿宽等。

合理的設計参数可以提高齿轮传动的传动效率。

3.加工工艺加工工艺对齿轮的精度和表面质量有很大影响。

采用先进的加工工艺，如数控加工、磨齿等，可以提高齿轮传动的传动效率。

四、提高NGW行星齿轮传动效率的方法1.优化设计根据实际工况，合理选择设计参数，使齿轮传动在满足承载能力的前提下，具有较高的传动效率。

2.改进加工工艺采用先进的加工工艺，提高齿轮的精度和表面质量，减少齿轮传动过程中的摩擦损失和能量损耗。

3.合理选用材料选择高强度、耐磨损的材料，提高齿轮传动的承载能力和传动效率。

五、结论通过分析NGW行星齿轮传动的原理、效率影响因素和提高方法，为工程技术人员提供了有益的参考。

行星齿轮工作原理
1)齿圈固定，太阳轮主动，行星架被动。

从演示中可以看出，此种组合为降速传动，通常传动比一般为2.5～5，转向相同。

2)齿圈固定，行星架主动，太阳轮被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.2～0.4，转向相同。

3)太阳轮固定，齿圈主动，行星架被动。

从演示中可以看出，此种组合为降速传动，传动比一般为1.25～1.67，转向相同。

>
4)太阳轮固定，行星架主动，齿圈被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.6～0.8，转向相同。

5)行星架固定，太阳轮主动，齿圈被动。

从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。

6)行星架固定，齿圈主动，太阳轮被动。

从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67，转向相反。

7)把三元件中任意两元件结合为一体的情况：
当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。

从演示中我们可以看出，行星齿轮间没有相对运动，作为一个整体运转，传动比为1，转向相同。

汽车上常用此种组合方式组成直接档。

8)三元件中任一元件为主动，其余的两元件自由：
从分析中可知，其余两元件无确定的转速输出。

第六种组合方式，由于升速较大，主被动件的转向相反，在汽车上通常不用这种组合。

其余的七种组合方式比较常用。
