土建工程各类别、各阶段的资料收集,齐了!
- 格式:doc
- 大小:54.05 KB
- 文档页数:8

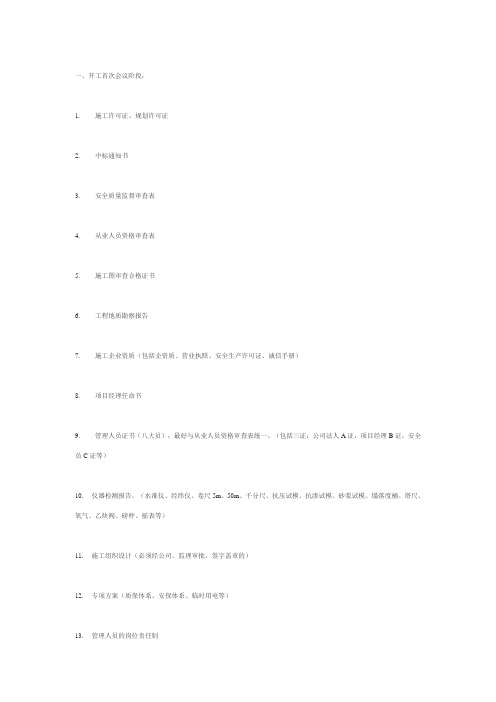

一、开工首次会议阶段:1. 施工许可证、规划许可证2. 中标通知书3. 安全质量监督审查表4. 从业人员资格审查表5. 施工图审查合格证书6. 工程地质勘察报告7. 施工企业资质(包括企资质、营业执照、安全生产许可证、诚信手册)8. 项目经理任命书9. 管理人员证书(八大员),最好与从业人员资格审查表统一。
(包括三证:公司法人A证,项目经理B证,安全员C证等)10. 仪器检测报告。
(水准仪、经纬仪、卷尺5m、50m、千分尺、抗压试模、抗渗试模、砂浆试模、塌落度桶、塔尺、氧气、乙炔阀、磅秤、摇表等)11. 施工组织设计(必须经公司、监理审批,签字盖章的)12. 专项方案(质保体系、安保体系、临时用电等)13. 管理人员的岗位责任制14. 标养室(按要求布置好查取样手册,并且要有需要的记录表,温度、湿度及试块记录)15. 如工地已开始施工,有进场材料,做好材料检测及台帐16. 资料B、D册基本准备,不做具体解二、基础、主体验收阶段:以上资料收集好的同时重点做好材料台帐,一定要做好:建设工程材料验收检验使用综合台帐。
重点准备:钢筋、商品混凝土、商品砂浆、水泥、砂石骨料、防水材料、涂料、屋面材料、安装材料、门窗材料等(仅列工程主要材料)。
收集好以上材料的厂家资料,准备好检测报告,除钢筋外做好交易凭证备案证明。
试压块:标养、同条件、拆模式快都需做。
门窗:需送检做五性检测,另加节能验收需要现场做一个气必性检测。
试压块,材料台帐是整个工程验收中资料方面的重中之重,不得马虎。
一般主材料都应有:质保单,检测报告,交易凭证备案证明(钢筋无),厂家资料,合同。
试块的数理、非数量统计、钢筋焊接试拉件报告、开工报告、地基验槽记录、沉降观测记录(包括:建(构)物测量复核单、建(构)物沉降观测成果)、图纸会审纪要、技术核定单、分项、分部工程质量验收证明书、监理评估报告、其它视工程特点而定。
三、竣工验收:竣工验收检查时,材料方面检查依旧是重点,收集好以上提到的资料的同时做好以下资料:1、竣工报告2、工程质量一般事故报告(无发生事故也需做)3、工程质量重大事故报告(无发生事故也需做)4、工程质量保修书5、工程款支付证明6、上海市民用建筑节能审查备案登记表7、单位(子单位)工程质量竣工验收记录表8、单位(子单位)工程质量控制资料核查记录9、单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录10、单位(子单位)工程观感质量检查记录11、分项、分部工程质量验收记录(包括桩基、基础、主体、电梯)12、建设单位竣工验收通知单13、施工单位工程质量竣工报告(合格证明书)14、监理单位工程质量评估报告(合格证明书)15、设计单位工程质量竣工报告(合格证明书)16、勘察单位工程质量评估报告(合格证明书)。
建筑工程施工资料有哪些建筑工程施工资料是指在建筑工程各个阶段中,施工单位需要准备、管理和保存的各类文件和资料。
这些资料对于施工项目的顺利进行和后期验收有着重要的作用。
下面将介绍建筑工程施工过程中常见的施工资料及其内容。
一、施工准备阶段资料1. 工程地质调查报告:包含地质勘测资料、工程地质报告等,对工程地质情况进行全面了解,为后续施工提供指导;2. 设计文件:包括建筑施工图纸、结构设计图纸、设备安装图纸等;3. 工程量清单:根据设计文件,编制工程量清单,明确工程所需材料、设备和人力资源;4. 各类批复文件:如施工许可证、环保验收批复、用地规划手续批复等。
二、施工过程阶段资料1. 合同文件:包括施工合同、分包合同、采购合同等;2. 工程质量验收资料:包括各种检测、试验、报告等,用于记录工程质量达到设计和规范要求的情况;3. 施工记录:包括工作日志、施工记事、安全记录等,记录施工过程中的关键节点、现场管理情况及发生的问题;4. 施工日报、周报、月报:汇报工程进展情况及遇到的困难、解决措施等;5. 安全生产资料:包括施工安全计划、安全检查记录等,记录施工过程中的安全管理情况;6. 材料调拨单、设备验收记录:用于材料设备的进出场、验收情况的记录;7. 各类证件:包括劳务人员证件、机械设备使用证件、安检合格证明等;8. 进场前资料审查记录:对施工单位提供的资料进行审查,确保施工单位的资质和技术能力满足要求。
三、竣工验收阶段资料1. 竣工图纸:记录工程实际建设情况,包括施工图、竣工图等;2. 竣工计量资料:包括竣工量清单、竣工图、工程验收单等,记录工程竣工数量、质量等情况;3. 竣工验收报告:根据施工过程中的各种检测、试验、质量验收记录等,编制竣工验收报告;4. 施工档案:包括施工过程中产生的各类文件、资料、证书等,保存施工历程和质量证明。
四、其他相关资料1. 勘察报告、设计文件:作为施工资料的基础文件,需在施工期间妥善保管;2. 各类测试资料和报告:如压力测试报告、验收测试报告等。

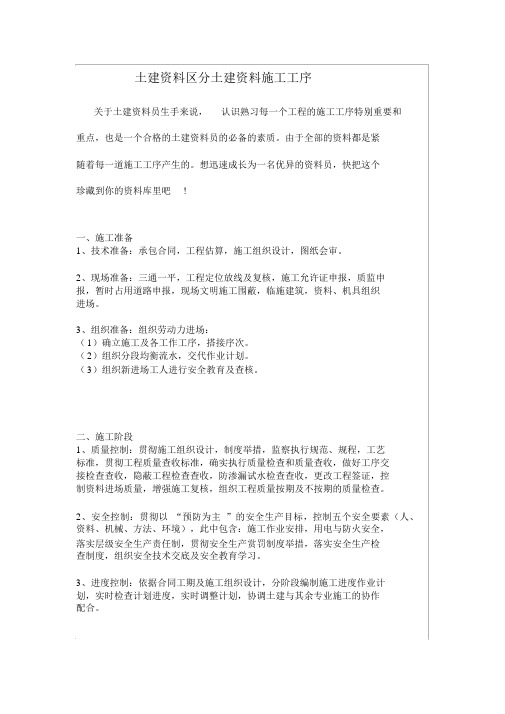

土建资料区分土建资料施工工序关于土建资料员生手来说,认识熟习每一个工程的施工工序特别重要和重点,也是一个合格的土建资料员的必备的素质。
由于全部的资料都是紧随着每一道施工工序产生的。
想迅速成长为一名优异的资料员,快把这个珍藏到你的资料库里吧!一、施工准备1、技术准备:承包合同,工程估算,施工组织设计,图纸会审。
2、现场准备:三通一平,工程定位放线及复核,施工允许证申报,质监申报,暂时占用道路申报,现场文明施工围蔽,临施建筑,资料、机具组织进场。
3、组织准备:组织劳动力进场:(1)确立施工及各工作工序,搭接序次。
(2)组织分段均衡流水,交代作业计划。
(3)组织新进场工人进行安全教育及查核。
二、施工阶段1、质量控制:贯彻施工组织设计,制度举措,监察执行规范、规程,工艺标准,贯彻工程质量查收标准,确实执行质量检查和质量查收,做好工序交接检查查收,隐蔽工程检查查收,防渗漏试水检查查收,更改工程签证,控制资料进场质量,增强施工复核,组织工程质量按期及不按期的质量检查。
2、安全控制:贯彻以“预防为主”的安全生产目标,控制五个安全要素(人、资料、机械、方法、环境),此中包含:施工作业安排,用电与防火安全,落实层级安全生产责任制,贯彻安全生产赏罚制度举措,落实安全生产检查制度,组织安全技术交底及安全教育学习。
3、进度控制:依据合同工期及施工组织设计,分阶段编制施工进度作业计划,实时检查计划进度,实时调整计划,协调土建与其余专业施工的协作配合。
4、成本控制:实时做好经济签证,贯彻降低成本举措,优化进度计划,优化劳动力,严格控制资料进场数目及质量,资料发放推行限额领料,增强施工放线复核,做到事先控制质量,减少过后返工损失,掌握经济索赔技巧及签证索赔策略,减少经济损失。
5、文明施工施工现场场容管理。
6、现场料具管理包含:生产工具(做好发放与回收)、现场资料(施工平面部署图分类堆放并加标颜色),周转料(分类堆放)。
三、完工预查收阶段1.技术资料整理组编包含:施工日记、更改工程、施工查收及检查记录,资料试验报告,质量检查查收记录,资料应实时记录实时签证实时累积,实时整理。

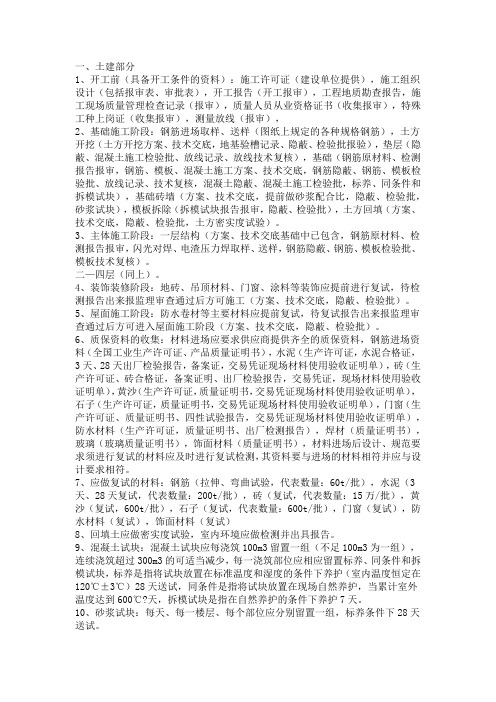

一、土建部分1、开工前(具备开工条件的资料):施工许可证(建设单位提供),施工组织设计(包括报审表、审批表),开工报告(开工报审),工程地质勘查报告,施工现场质量管理检查记录(报审),质量人员从业资格证书(收集报审),特殊工种上岗证(收集报审),测量放线(报审),2、基础施工阶段:钢筋进场取样、送样(图纸上规定的各种规格钢筋),土方开挖(土方开挖方案、技术交底,地基验槽记录、隐蔽、检验批报验),垫层(隐蔽、混凝土施工检验批、放线记录、放线技术复核),基础(钢筋原材料、检测报告报审,钢筋、模板、混凝土施工方案、技术交底,钢筋隐蔽、钢筋、模板检验批、放线记录、技术复核,混凝土隐蔽、混凝土施工检验批,标养、同条件和拆模试块),基础砖墙(方案、技术交底,提前做砂浆配合比,隐蔽、检验批,砂浆试块),模板拆除(拆模试块报告报审,隐蔽、检验批),土方回填(方案、技术交底,隐蔽、检验批,土方密实度试验)。
3、主体施工阶段:一层结构(方案、技术交底基础中已包含,钢筋原材料、检测报告报审,闪光对焊、电渣压力焊取样、送样,钢筋隐蔽、钢筋、模板检验批、模板技术复核)。
二—四层(同上)。
4、装饰装修阶段:地砖、吊顶材料、门窗、涂料等装饰应提前进行复试,待检测报告出来报监理审查通过后方可施工(方案、技术交底,隐蔽、检验批)。
5、屋面施工阶段:防水卷材等主要材料应提前复试,待复试报告出来报监理审查通过后方可进入屋面施工阶段(方案、技术交底,隐蔽、检验批)。
6、质保资料的收集:材料进场应要求供应商提供齐全的质保资料,钢筋进场资料(全国工业生产许可证、产品质量证明书),水泥(生产许可证,水泥合格证,3天、28天出厂检验报告,备案证,交易凭证现场材料使用验收证明单),砖(生产许可证、砖合格证,备案证明、出厂检验报告,交易凭证,现场材料使用验收证明单),黄沙(生产许可证,质量证明书,交易凭证现场材料使用验收证明单),石子(生产许可证,质量证明书,交易凭证现场材料使用验收证明单),门窗(生产许可证、质量证明书、四性试验报告,交易凭证现场材料使用验收证明单),防水材料(生产许可证,质量证明书、出厂检测报告),焊材(质量证明书),玻璃(玻璃质量证明书),饰面材料(质量证明书),材料进场后设计、规范要求须进行复试的材料应及时进行复试检测,其资料要与进场的材料相符并应与设计要求相符。
资料员万能手册资料员工作流程第一部分开工前资料1、中标xx及施工xx2、施工合同3、委托监理工程的监理合同4、xx审查批准书及xx审查报告5、质量监督登记书6、质量监督交底要点及质量监督工作方案7、岩土工程勘察报告8、xx会审记录9、经监理(或业主)批准所施工组织设计或施工方案10、开工报告11、质量管理体系登记表12、施工现场质量管理检查记录13、技术交底记录14、测量定位记录第二部分质量验收资料1、地基验槽记录2、基桩工程质量验收报告3、地基处理工程质量验收报告4、地基与基础分部工程质量验收报告5、主体结构分部工程质量验收报告6、特殊分部工程质量验收报告7、线路敷设验收报告8、地基与基础分部及所含子分部、分项、检验批质量验收记录9、主体结构分部及所含子分部、分项、检验批质量验收记录10、装饰装修分部及所含子分部、分项、检验批质量验收记录11、屋面分部及所含子分部、分项、检验批质量验收记录12、给水、排水及采暖分部及所含子分部、分项、检验批质量验收记录13、电气分部及所含子分部、分项、检验批质量验收记录14、智能分部及所含子分部、分项、检验批质量验收记录15、通风与空调分部及所含子分部、分项、检验批质量验收记录16、电梯分部及所含子分部、分项、检验批质量验收记录17、单位工程及所含子单位工程质量竣工验收记录18、室外工程的分部(子分部)、分项、检验批质量验收记录第三部分试验资料1、水泥物理性能检验报告2、砂、石检验报告3、各强度等级砼配合比试验报告4、砼试件强度统计表、评定表及试验报告5、各强度等级砂浆配合比试验报告6、砂浆试件强度统计表及试验报告7、砖、石、砌块强度试验报告8、钢材力学、弯曲性能检验报告及钢筋焊接接头拉伸、弯曲检验报告或钢筋机械连接接头检验报告9、预应力筋、钢丝、钢绞线力学性能进场复验报告10、桩基工程试验报告11、钢结构工程试验报告12、幕墙工程试验报告13、防水材料试验报告14、金属及塑料的外门、外窗检测报告(包括材料及三性)15、外墙饰面砖的拉拔强度试验报告16、建(构)筑物防雷装置验收检测报告17、有特殊要求或设计要求的回填土密实度试验报告18、质量验收规范规定的其他试验报告19、地下室防水效果检查记录20、有防水要求的地面蓄水试验记录21、屋面淋水试验记录22、抽气(风)道检查记录23、节能、保温测试记录24、管道、设备强度及xx试验记录25、系统清洗、灌水、通水、通球试验记录26、照明全负荷试验记录27、大型灯具牢固性试验记录28、电气设备调试记录29、电气工程接地、绝缘电阻测试记录30、制冷、空调、管道的强度及严密性试验记录31、制冷设备试运行调试记录32、通风、空调系统试运行调试记录33、风量、温度测试记录34、电梯设备开箱检验记录35、电梯负荷试验、安全装置检查记录36、电梯接地、绝缘电阻测试记录37、电梯试运行调试记录38、智能建筑工程系统试运行记录39、智能建筑工程系统功能测定及设备调试记录40、单位(子单位)工程安全和功能检验所必须的其他测量、测试、检测、检验、试验、调试、试运行记录第四部分材料、产品、构配件等合格证资料1、水泥出厂合格证(含28天补强报告)2、砖、砌块出厂合格证3、钢筋、预应力、钢丝、钢绞线、套筒出厂合格证4、钢桩、砼预制桩、预应力管桩出厂合格证5、钢结构工程构件及配件、材料出厂合格证6、幕墙工程配件、材料出厂合格证7、防水材料出厂合格证8、金属及塑料门窗出厂合格证9、焊条及焊剂出厂合格证10、预制构件、预拌砼合格证11、给排水与采暖工程材料出厂合格证12、建筑电气工程材料、设备出厂合格证13、通风与空调工程材料、设备出厂合格证14、电梯工程设备出厂合格证15、智能建筑工程材料、设备出厂合格证16、施工要求的其他合格证第五部分施工过程资料1、设计变更、洽商记录2、工程测量、放线记录3、预检、自检、互检、交接检记录4、建(构)筑物沉降观测测量记录5、新材料、新技术、新工艺施工记录6、隐蔽工程验收记录7、施工xx8、砼开盘报告9、砼施工记录10、砼配合比计量抽查记录11、工程质量事故报告单12、工程质量事故及事故原因调查、处理记录13、工程质量整改xx14、工程局部暂停施工xx15、工程质量整改情况报告及复工申请16、工程复工xx第六部分必要时应增补的资料1、勘察、设计、监理、施工(包括分包)单位的资质证明2、建设、勘察、设计、监理、施工(包括分色)单位的变更、更换情况及原因3、勘察、设计、监理单位执业人员的执业资格证明4、施工(包括分包)单位现场管理售货员及各工种技术工人的上岗证明5、经建设单位(业主)同意认可的监理规划或监理实施细则6、见证单位派驻施工现场设计代表委托书或授权书7、设计单位派驻施工现场设计代表委托书或授权书8、其他第七部分竣工资料1、施工单位工程竣工报告2、监理单位工程竣工质量评价报告3、勘察单位勘察文件及实施情况检查报告4、设计单位设计文件及实施情况检查报告5、建设工程质量竣工验收意见书或单位(子单位)工程质量竣工验收记录6、竣工验收存在问题整改xx7、竣工验收存在问题整改验收意见书8、工程的具备竣工验收条件的通知及重新组织竣工验收通知书9、单位(子单位)工程质量控制资料核查记录(质量保证资料审查记录)10、单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录11、单位(子单位)工程观感质量检查记录(观感质量评定表)12、定向销售商品房或职工集资住宅的用户签收意见表13、工程质量保修合同(书)14、建设工程竣工验收报告(由建设单位填写)15、竣工图(包括智能建筑分部)建筑工程质量监督存档资料1、建设工程质量监督登记书2、施工图纸审查批准及建筑工程施工图审查报告3、单位工程质量监督工作方案4、建设工程质量监督交底会议通知书及交底要点5、建设工程质量监督记录6、建设工程质量管理体系登记表7、施工现场质量管理检查记录8、地基、基桩工程质量监督验收检查通知书9、地基验槽记录及基桩工程质量验收报告10、地基、基桩工程质量核查记录11、设计单位出具(或认可)的地基处理措施及地基处理工程质量验收报告12、地基与基础分部工程质量监督验收检查通知书及验收报告13、地基与基础分部工程质量核查记录14、主体结构分部工程质量监督验收检查通知书及验收报告15、主体结构分部工程质量核查记录16、特殊部分工程质量监督验收检查通知书及验收报告17、线路敷设工程质量监督验收检查通知书及验收报告18、钢材力学、弯曲性能检查报告及钢结构焊接接头拉伸、弯曲检验报告19、预应力筋、钢丝、钢绞线力学性能进场复验报告20、水泥物理性能检验报告21、砼试件强度统计表、评定表试验报告22、装配或预制构件结构性能检验合格证及施工接头、拼缝的砼承受施工满载、全部满载时试件强度试验报告23、防水砼、喷射砼抗压、抗渗试验报告及锚杆抗拨力试验报告24、地基处理工程中各类地基和各类复合地基施工完成后的地基强度(承载力)检验结果25、桩基工程基桩试验报告26、砂浆强度统计表及试件试验报告27、砖、石、砌块强度检验报告28、建筑工程材料有害物质及室内环境的检测报告29、防水材料(包括止水带条和接缝密封材料)、保温隔热及密封材料的复验报告30、金属及塑料外门、外窗复验报告(包括材料、风压性、气透性、水渗性)31、外墙饰面砖的拉拔强度试验报告32、各类电梯、自动扶梯、自动人行道安装工程的整机安装验收报告33、各类设备安装工程的隐蔽验收、系统联动、系统调试及系统安装验收记录34、砼楼面板厚度钻孔抽查记录35、工程质量事故报告单36、工程质量整改通知书及工程局部暂停施工通知书37、工程质量复工意见书及工程质量复工通知书38、单位(子单位)工程质量控制资料核查记录(质量保证资料审查记录)39、单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录40、单位(子单位)工程观感质量检查记录(观感质量评定表)41、施工单位工程竣工报告42、监理单位工程竣工质量评价报告43、勘察单位勘察文件及实施情况检查报告44、设计单位设计文件及实施情况检查报告45、建设工程竣工验收报告46、工程竣工验收监督检查xx47、质量保证资料核查记录48、单位(子单位)工程质量竣工验收记录(工程质量竣工验收意见书)49、重新组织竣工验收xx50、工程竣工复验意见书51、竣工验收存在问题整改通知书及存在问题整改验收意见书52、工程质量保修合同53、单位(子单位)工程质量监督报告注:幕墙、钢结构及网架的整套资料存质监站。
工程施工资料分类一览表一、工程准备阶段文件1.1 立项文件- 项目建议书- 可行性研究报告- 立项审批文件1.2 用地文件- 土地使用权证- 用地审批文件- 地形图、规划图纸1.3 勘察设计文件- 勘察报告- 设计说明书- 施工图纸1.4 招投标文件- 招标公告- 招标文件- 投标文件- 中标通知书1.5 开工审批文件- 施工许可申请表- 施工许可证- 安全施工证1.6 机构及负责人文件- 项目组织结构图- 人员名单及资质证书二、监理文件2.1 监理规划文件- 监理大纲- 监理计划- 监理工作流程2.2 监理控制文件- 监理通知- 监理报告- 监理总结三、施工文件3.1 土建(建筑与结构)工程文件- 施工准备资料- 基桩资料- 变更记录- 质保资料- 隐蔽工程资料- 施工记录- 质检记录3.2 电气、给排水、消防、装饰、采暖通风、空调、建筑智能化、电梯工程文件- 图纸变更记录- 设备、产品质量检查、安装记录- 隐蔽工程验收记录- 施工试验记录- 质量事故处理记录- 工程质量验收记录3.3 室外工程文件- 室外安装施工文件- 室外建筑环境施工文件四、竣工验收文件4.1 工程竣工总结- 工程概况- 施工过程中遇到的问题及解决方法- 工程总结报告4.2 竣工验收记录- 竣工验收申请表- 竣工验收报告- 验收合格证书4.3 财务文件- 工程预算- 工程结算- 财务报告4.4 声像、缩微、电子档案- 工程照片- 工程录像- 电子文档五、竣工图5.1 土建工程竣工图- 建筑与结构竣工图- 给排水竣工图- 电气竣工图- 暖通竣工图- 装饰竣工图5.2 安装工程竣工图- 电气安装竣工图- 给排水安装竣工图- 消防安装竣工图- 智能化安装竣工图- 电梯安装竣工图5.3 室外工程竣工图- 室外安装竣工图- 室外建筑环境竣工图工程施工资料分类一览表涵盖了工程准备阶段、监理、施工、竣工验收和竣工图等各个阶段的文件资料。
建筑行业土建资料包括哪些建筑行业土建资料包括哪些引言在建筑行业中,土建工程是指建筑物的基础和骨架结构,是建筑物的重要组成部分。
土建资料是指在土建工程设计、施工和验收过程中所需的各类文档和资料。
本文将介绍建筑行业土建资料的主要内容和分类。
1. 设计资料设计资料是土建工程的基础,它包括了对建筑物的整体规划和设计方案,具体包括:建筑设计图纸:包括建筑布局图、立面图、剖面图等,用于显示建筑的外观和内部结构。
结构设计图纸:包括结构平面图、钢筋混凝土结构图等,用于指导土建工程的结构施工。
给排水设计图纸:包括供水管道、排水管道等图纸,用于指导建筑物的供排水系统的设计和施工。
电气设计图纸:包括电力系统、照明系统等图纸,用于指导建筑物电气系统的布置和施工。
设计资料是土建工程的基础,它们为土建施工提供了设计依据和技术要求。
2. 施工资料施工资料是指土建工程在施工过程中所需的各类文档和资料,包括但不限于以下内容:工程招投标文件:包括工程量清单、招标文件等,用于发布工程招标和进行施工合同的签订。
施工组织设计:包括施工方案、施工工艺流程图等,用于指导施工组织和施工过程。
施工图纸:包括土建施工图纸、结构施工图纸等,用于指导具体施工工作。
施工技术文件:包括施工工艺、施工规范等,用于指导施工过程中的具体技术要求。
项目进度计划:用于安排施工工期和监控施工进度。
质量检测报告:包括各项工程质量检测的结果和评估报告。
施工资料是土建施工的依据和记录,它们对确保土建工程质量和进度具有重要意义。
3. 竣工资料竣工资料是指土建工程完成后所需提供的各类文档和资料,包括但不限于以下内容:竣工图纸:包括建筑竣工图纸、结构竣工图纸等,用于记录土建工程的最终状态。
项目竣工报告:用于总结土建工程的施工过程和结果。
质量验收报告:包括各项工程质量验收的结果和评估报告。
建筑物使用说明书:用于向业主提供建筑物的使用和维护指导。
维修保养手册:用于指导建筑物的维护和保养工作。
工地的资料主要分5个阶段各主要资料如下:第一部分开工前资料1、中标通知书及施工许可证2、施工合同3、委托监理工程的监理合同4、施工图审查批准书及施工图审查报告5、质量监督登记书6、质量监督交底要点及质量监督工作方案7、岩土工程勘察报告8、施工图会审记录9、经监理(或业主)批准所施工组织设计或施工方案10、开工报告11、质量管理体系登记表12、施工现场质量管理检查记录13、技术交底记录14、测量定位记录第二部分质量验收资料1、地基验槽记录2、基桩工程质量验收报告3、地基处理工程质量验收报告4、地基与基础分部工程质量验收报告5、主体结构分部工程质量验收报告6、特殊分部工程质量验收报告7、线路敷设验收报告8、地基与基础分部及所含子分部、分项、检验批质量验收记录9、主体结构分部及所含子分部、分项、检验批质量验收记录10、装饰装修分部及所含子分部、分项、检验批质量验收记录11、屋面分部及所含子分部、分项、检验批质量验收记录12、给水、排水及采暖分部及所含子分部、分项、检验批质量验收记录13、电气分部及所含子分部、分项、检验批质量验收记录14、智能分部及所含子分部、分项、检验批质量验收记录15、通风与空调分部及所含子分部、分项、检验批质量验收记录16、电梯分部及所含子分部、分项、检验批质量验收记录17、单位工程及所含子单位工程质量竣工验收记录18、室外工程的分部(子分部)、分项、检验批质量验收记录第三部分试验资料1、水泥物理性能检验报告2、砂、石检验报告3、各强度等级砼配合比试验报告4、砼试件强度统计表、评定表及试验报告5、各强度等级砂浆配合比试验报告6、砂浆试件强度统计表及试验报告7、砖、石、砌块强度试验报告8、钢材力学、弯曲性能检验报告及钢筋焊接接头拉伸、弯曲检验报告或钢筋机械连接接头检验报告9、预应力筋、钢丝、钢绞线力学性能进场复验报告10、桩基工程试验报告11、钢结构工程试验报告12、幕墙工程试验报告13、防水材料试验报告14、金属及塑料的外门、外窗检测报告(包括材料及三性)15、外墙饰面砖的拉拔强度试验报告16、建(构)筑物防雷装置验收检测报告17、有特殊要求或设计要求的回填土密实度试验报告18、质量验收规范规定的其他试验报告19、地下室防水效果检查记录20、有防水要求的地面蓄水试验记录21、屋面淋水试验记录22、抽气(风)道检查记录23、节能、保温测试记录24、管道、设备强度及严密性试验记录25、系统清洗、灌水、通水、通球试验记录26、照明全负荷试验记录27、大型灯具牢固性试验记录28、电气设备调试记录29、电气工程接地、绝缘电阻测试记录30、制冷、空调、管道的强度及严密性试验记录31、制冷设备试运行调试记录32、通风、空调系统试运行调试记录33、风量、温度测试记录34、电梯设备开箱检验记录35、电梯负荷试验、安全装置检查记录36、电梯接地、绝缘电阻测试记录37、电梯试运行调试记录38、智能建筑工程系统试运行记录39、智能建筑工程系统功能测定及设备调试记录40、单位(子单位)工程安全和功能检验所必须的其他测量、测试、检测、检验、试验、调试、试运行记录第四部分材料、产品、构配件等合格证资料1、水泥出厂合格证(含28天补强报告)2、砖、砌块出厂合格证3、钢筋、预应力、钢丝、钢绞线、套筒出厂合格证4、钢桩、砼预制桩、预应力管桩出厂合格证5、钢结构工程构件及配件、材料出厂合格证6、幕墙工程配件、材料出厂合格证7、防水材料出厂合格证8、金属及塑料门窗出厂合格证9、焊条及焊剂出厂合格证10、预制构件、预拌砼合格证11、给排水与采暖工程材料出厂合格证12、建筑电气工程材料、设备出厂合格证13、通风与空调工程材料、设备出厂合格证14、电梯工程设备出厂合格证15、智能建筑工程材料、设备出厂合格证16、施工要求的其他合格证第五部分施工过程资料1、设计变更、洽商记录2、工程测量、放线记录3、预检、自检、互检、交接检记录4、建(构)筑物沉降观测测量记录5、新材料、新技术、新工艺施工记录6、隐蔽工程验收记录7、施工日志8、砼开盘报告9、砼施工记录10、砼配合比计量抽查记录11、工程质量事故报告单12、工程质量事故及事故原因调查、处理记录13、工程质量整改通知书14、工程局部暂停施工通知书15、工程质量整改情况报告及复工申请16、工程复工通知书第六部分必要时应增补的资料1、勘察、设计、监理、施工(包括分包)单位的资质证明2、建设、勘察、设计、监理、施工(包括分色)单位的变更、更换情况及原因-3、勘察、设计、监理单位执业人员的执业资格证明4、施工(包括分包)单位现场管理售货员及各工种技术工人的上岗证明5、经建设单位(业主)同意认可的监理规划或监理实施细则6、见证单位派驻施工现场设计代表委托书或授权书7、设计单位派驻施工现场设计代表委托书或授权书8、其他第七部分竣工资料1、施工单位工程竣工报告2、监理单位工程竣工质量评价报告3、勘察单位勘察文件及实施情况检查报告4、设计单位设计文件及实施情况检查报告5、建设工程质量竣工验收意见书或单位(子单位)工程质量竣工验收记录6、竣工验收存在问题整改通知书7、竣工验收存在问题整改验收意见书8、工程的具备竣工验收条件的通知及重新组织竣工验收通知书9、单位(子单位)工程质量控制资料核查记录(质量保证资料审查记录)10、单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录11、单位(子单位)工程观感质量检查记录(观感质量评定表)12、定向销售商品房或职工集资住宅的用户签收意见表13、工程质量保修合同(书)14、建设工程竣工验收报告(由建设单位填写)15、竣工图(包括智能建筑分部)建筑工程质量监督存档资料1、建设工程质量监督登记书2、施工图纸审查批准及建筑工程施工图审查报告3、单位工程质量监督工作方案4、建设工程质量监督交底会议通知书及交底要点5、建设工程质量监督记录6、建设工程质量管理体系登记表7、施工现场质量管理检查记录8、地基、基桩工程质量监督验收检查通知书9、地基验槽记录及基桩工程质量验收报告10、地基、基桩工程质量核查记录11、设计单位出具(或认可)的地基处理措施及地基处理工程质量验收报告12、地基与基础分部工程质量监督验收检查通知书及验收报告13、地基与基础分部工程质量核查记录14、主体结构分部工程质量监督验收检查通知书及验收报告15、主体结构分部工程质量核查记录16、特殊部分工程质量监督验收检查通知书及验收报告17、线路敷设工程质量监督验收检查通知书及验收报告18、钢材力学、弯曲性能检查报告及钢结构焊接接头拉伸、弯曲检验报告19、预应力筋、钢丝、钢绞线力学性能进场复验报告20、水泥物理性能检验报告21、砼试件强度统计表、评定表试验报告22、装配或预制构件结构性能检验合格证及施工接头、拼缝的砼承受施工满载、全部满载时试件强度试验报告23、防水砼、喷射砼抗压、抗渗试验报告及锚杆抗拨力试验报告24、地基处理工程中各类地基和各类复合地基施工完成后的地基强度(承载力)检验结果25、桩基工程基桩试验报告26、砂浆强度统计表及试件试验报告27、砖、石、砌块强度检验报告28、建筑工程材料有害物质及室内环境的检测报告29、防水材料(包括止水带条和接缝密封材料)、保温隔热及密封材料的复验报告30、金属及塑料外门、外窗复验报告(包括材料、风压性、气透性、水渗性)-31、外墙饰面砖的拉拔强度试验报告32、各类电梯、自动扶梯、自动人行道安装工程的整机安装验收报告33、各类设备安装工程的隐蔽验收、系统联动、系统调试及系统安装验收记录-34、砼楼面板厚度钻孔抽查记录35、工程质量事故报告单36、工程质量整改通知书及工程局部暂停施工通知书37、工程质量复工意见书及工程质量复工通知书38、单位(子单位)工程质量控制资料核查记录(质量保证资料审查记录)39、单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录40、单位(子单位)工程观感质量检查记录(观感质量评定表)41、施工单位工程竣工报告42、监理单位工程竣工质量评价报告43、勘察单位勘察文件及实施情况检查报告44、设计单位设计文件及实施情况检查报告45、建设工程竣工验收报告46、工程竣工验收监督检查通知书47、质量保证资料核查记录48、单位(子单位)工程质量竣工验收记录(工程质量竣工验收意见书)49、重新组织竣工验收通知书50、工程竣工复验意见书51、竣工验收存在问题整改通知书及存在问题整改验收意见书52、工程质量保修合同53、单位(子单位)工程质量监督报告注:幕墙、钢结构及网架的整套资料存质监站。
土建技术资料分目录表
一、建筑结构部分
1.施工图纸
2.钢筋加工图
3.土建施工标准规范
4.结构设计计算书
5.混凝土配合比表
二、建筑设备部分
1.设备安装图纸
2.设备操作手册
3.设备维护保养指南
4.设备安全操作规程
5.设备检修记录表
三、土石方工程部分
1.开挖施工方案
2.填土施工工艺流程
3.地基处理技术要求
4.土方加固方法
5.一般路基工程规范
四、建筑装饰工程部分
1.装饰设计方案
2.装修材料规格表
3.装饰工艺流程
4.玻璃幕墙施工要求
5.室内粉刷施工规范
五、给排水工程部分
1.给排水设计图纸
2.排水管道规格表
3.排水设备安装要求
4.排水检修维护手册
5.给排水工程验收标准
六、电气工程部分
1.电气设计图纸
2.电气布线图
3.电气设备安装规范
4.电气工程验收标准
5.电气设备维护手册
七、消防工程部分
1.消防设计方案
2.消防器材配置表
3.消防设备安装要求
4.消防演练计划
5.灭火器使用指南
八、绿化工程部分
1.绿化设计方案
2.绿化植物种植规范
3.绿化养护手册
4.喷灌系统安装说明
5.绿化验收标准
九、工程质量检测部分
1.工程验收规范
2.质量检测报告
3.现场检测记录表
4.质量管理手册
5.工程质量安全评价表
以上为土建技术资料的分目录表,对相关资料的管理和归档可以更加清晰有序,提高工程施工效率和质量。
土建工程各类别、各阶段的资料收集,齐了!一、不同类别的资料1、开始组织施工前,要有施工组织设计:主有工程概况及特点,工程项目施工安排的指导思想及施工阶段划分;施工布置,施工顺序和工程总进度(网络计划);主要施工方法和质量保证措施;劳动力用量;施工机械、材料、半成品及予制构件需用量计划和运输计划;大型临时设施规划;施工准备工作计划;安全措施;施工平面布置图;质量体系;安全体系等。
2、工程开工前,建设单位要组织施工单位,设计单位,勘察单位,监理单位熟悉图纸,进行图纸会审,形成《图纸会审记录》。
3、技术交底:分三级交底。
一级交底为施工单位总工程师或主任工程师向施工队或工区施工负责人进行施工方案实施技术交底;二级交底为施工队或工区负责人(项目经理)向单位工程负责人、质量检查员、安全员及有关职能人员进行技术交底;三级交底为单位工程负责人或技术主管工程师向各作业班组长和各工种工人进行技术交底。
4、随工程进度应注意搜集整理设计变更联系单、工程签证,设计单位和建设单位要签字盖章。
5、施工日记要自开工之日起每天一记,要反映真实施工情况。
施工日记不许隔天,雨、雪天气要有记录,停水、停电、停工待料等也要记录在案,设计变更等也应在施工日记中记录。
何时制作何部位的混凝土、砂浆试块也须在施工日记中反映出来。
麦假、秋假、年假要注明“假期停工”字样,要有停开工日期。
1、每批钢筋进场,要有钢筋质量证明书(要原件,如果是复印件,要有经销单位的销售专用章,上面注明原件证号和原件存放处,同时应有抄件人签字、抄件日期),每批钢筋进场,都要委托检验,检验合格方能使用。
2、钢筋焊接,应按批量(200个或300个接头)委托试验,每层至少一次,试验报告上应附上焊工证。
3、工程所用水泥必须有出厂合格证,并按批量、批号取样复试,28天后向水泥厂索要水泥质量证明书(三天强度或七天强度)和28天强度。
4、砖(砌块)进场应有出厂合格证,进场后,按批量复试。
5、预制构件进场要有附件,附件包括该批构件所使用的钢筋、水泥、砂、碎石、配合比、混凝土试块强度报告等。
进场后要选要代表性的构件按批量进行委托试验,委托试验须在第一次使用前进行。
6、防水卷材要有出厂合格证,进场后按批量进行见证取样,委托检验。
7、砂、石骨料要按批量(200M2)进行委托检验。
8、装饰装修材料要有合格证,如门、窗、玻璃、油漆、涂料等,市(或县)质量检测站要求检验的还要按批量委托检验。
1、基槽开挖前,要由行政主管部门进行工程定位放线,出具工程定位记录,施工单位要进行复核,形成《测量复核记录》。
2、施工前,要有地质勘察单位的《地质勘察报告》。
3、基槽开挖后,进行钎探,有《钎探记录》,经验槽确认无特殊情况可以进行下一步施工。
4、建筑物施工至一定部位时,要安装沉降观测点,定期观测,形成《沉降观测记录》。
5、混凝土、砂浆施工前,要有检测部门出具的混凝土、砂浆配合比报告。
6、如果地基有处理现象,要按规范规定取环刀试验。
7、回填土要有环刀取样试验,一层回填完毕检验符合设计要求才能回填上一层。
8、每次浇筑混凝土,要按规范规定留置试块,到28天龄期后到市(或县)质量检测站委托检验,全部混凝土试块检验完毕按规定进行统计方法或非统计方法评定。
9、每次使用砂浆,要按规范规定留置试块,到龄期后委托检验,全部完毕要按规范进行砂浆试块评定。
10、地面工程混凝土、砂浆要按规定留置试块,委托检验。
11、屋面防水工程完毕,要进行淋水(蓄水)试验,形成记录。
12、建筑抽气(风)道工程完毕,要有建筑抽气(风)道检查记录。
13、建筑物外门窗要有型材,成品测试报告(有要求的情况下)。
14、内墙砖、外墙砖、地板砖要有合格证,市(或县)质量检测站要求的时候要委托检验。
15、玻璃幕墙要有结构胶合格证、玻璃合格证,要求情况下要有结构胶相容性测试报告和幕墙物理性能测试报告。
1、基槽开挖、钎探以后,建设单位要组织施工单位,监理单位,勘察单位,设计单位和市(或县)质量监督站会同验槽,形成《验槽记录》。
2、基础完工、回填以前,建设单位要组织施工单位,监理单位,勘察单位,设计单位和市(或县)质量监督站进行基础结构验收,形成《基础结构验收记录》。
3、主体工程完工后,建设单位要组织施工单位,监理单位,勘察单位,设计单位和市(或县)质量监督站进行主体结构验收,形成《主体结构验收记录》。
4、有预应力空心板的,每一楼层施工完毕,要有结构吊装记录,平面布置图。
5、从基础施工开始,随工程进度填写《隐蔽工程验收记录》。
凡是有钢筋工程的部位都要求隐蔽。
1、地基、基础工程施工,随工程进度随填写检验批验收记录,分项工程验收记录,分部工程验收记录。
比如:土方开挖工程检验批质量验收记录表,土方回填工程质量验收记录表,灰土地基工程检验批质量验收记录表(基础处理),水泥砂浆防水层工程检验批质量验收记录表,卷材防水层工程检验批质量验收记录表,模板安装工程质量验收记录表,模板拆除工程检验批质量验收记录表,钢筋加工工程检验批质量验收记录表,钢筋安装工程质量验收记录表,混凝土施工工程检验批质量验收记录表,砖砌体工程检验批质量验收记录表等。
2、主体工程施工,随工程进度填写检验批验收记录,分项工程验收记录,分部工程验收记录。
比如:模板安装工程质量验收记录表,模板拆除工程检验批质量验收记录表,钢筋加工工程检验批质量验收记录表,钢筋安装工程质量验收记录表,混凝土施工工程检验批质量验收记录表,预制构件检验批质量验收记录表,砖砌体工程检验批质量验收记录表,填充墙砌体工程检验批质量验收记录表等。
3、装饰装修工程施工,随工程进度填写检验批验收记录,分项工程验收记录,分部工程验收记录。
比如:基土垫层工程检验批质量验收记录表,混凝土垫层检验批质量验收记录表、找平层检验批质量验收记录表,隔离层工程检验批质量验收记录表,水泥混凝土面层工程检验批质量验收记录表,水磨石面层工程检验批质量验收记录表,砖面层工程检验批质量验收记录表,大理石和花岗岩面层工程检验批质量验收记录表,实木地板面层工程检验批质量验收记录表,水泥砂浆面层工程检验批质量验收记录表,一般抹灰工程检验批质量验收记录表,装饰抹灰工程检验批质量验收记录表,木门窗制作工程检验批质量验收记录表,木门窗安装工程检验批质量验收记录表,金属门窗安装工程检验批质量验收记录表,塑料门窗安装工程检验批质量验收记录表,门窗玻璃安装工程检验批质量验收记录表,饰面砖粘贴工程检验批质量验收记录表,玻璃幕墙工程检验批质量验收记录表,水性涂料涂饰工程检验批质量验收记录表,护栏和扶手制作与安装工程检验批质量验收记录表等。
4、屋面工程施工,随工程进度填写检验批验收记录,分项工程验收记录,分部工程验收记录。
比如:屋面保温层工程检验批质量验收记录表,屋面找平层工程检验批质量验收记录表,卷材防水层工程检验批质量验收记录表,细部构造检验批质量验收记录表,架空屋面工程检验批质量验收记录表等。
二、不同阶段的资料1、施工许可证(建设单位提供)2、施工组织设计(包括报审表、审批表)3、开工报告(开工报审)4、工程地质勘查报告5、施工现场质量管理检查记录(报审)6、质量人员从业资格证书(收集报审)7、特殊工种上岗证(收集报审)8、测量放线(报审)1、钢筋进场取样、送样(图纸上规定的各种规格钢筋);2、土方开挖(土方开挖方案、技术交底,地基验槽记录、隐蔽、检验批报验);3、垫层(隐蔽、混凝土施工检验批、放线记录、放线技术复核);4、基础(钢筋原材料、检测报告报审,钢筋、模板、混凝土施工方案、技术交底,钢筋隐蔽、钢筋、模板检验批、放线记录、技术复核,混凝土隐蔽、混凝土施工检验批,标养、同条件和拆模试块);5、基础砖墙(方案、技术交底,提前做砂浆配合比,隐蔽、检验批,砂浆试块);6、模板拆除(拆模试块报告报审,隐蔽、检验批);7、土方回填(方案、技术交底,隐蔽、检验批,土方密实度试验)。
(三)主体施工阶段一层结构(方案、技术交底基础中已包含,钢筋原材料、检测报告报审,闪光对焊、电渣压力焊取样、送样,钢筋隐蔽、钢筋、模板检验批、模板技术复核)。
(四)屋面施工阶段防水卷材等主要材料应提前复试,待复试报告出来报监理审查通过后方可进入屋面施工阶段(方案、技术交底,隐蔽、检验批)。
(五)装饰装修阶段地砖、吊顶材料、门窗、涂料等装饰应提前进行复试,待检测报告出来报监理审查通过后方可施工(方案、技术交底,隐蔽、检验批)。
(六)其他1、质保资料的收集:(1)材料进场应要求供应商提供齐全的质保资料,钢筋进场资料(全国工业生产许可证、产品质量证明书);(2)水泥(生产许可证,水泥合格证,3天、28天出厂检验报告,备案证,交易凭证现场材料使用验收证明单);(3)砖(生产许可证、砖合格证,备案证明、出厂检验报告,交易凭证,现场材料使用验收证明单)(4)黄沙(生产许可证,质量证明书,交易凭证现场材料使用验收证明单);(5)石子(生产许可证,质量证明书,交易凭证现场材料使用验收证明单);(6)门窗(生产许可证、质量证明书、四性试验报告,交易凭证现场材料使用验收证明单);(7)防水材料(生产许可证,质量证明书、出厂检测报告);(8)焊材(质量证明书);(9)玻璃(玻璃质量证明书);(10)饰面材料(质量证明书);(11)材料进场后设计、规范要求须进行复试的材料应及时进行复试检测,其资料要与进场的材料相符并应与设计要求相符。
2、应做复试的材料:(1)钢筋(拉伸、弯曲试验,代表数量:60t/批);(2)水泥(3天、28天复试,代表数量:200t/批);(3)砖(复试,代表数量:15万/批);(4)黄沙(复试,600t/批);(5)石子(复试,代表数量:600t/批);(6)门窗(复试);(7)防水材料(复试);(8)饰面材料(复试)。
3、回填土应做密实度试验,室内环境应做检测并出具报告。
