SUMMIT-H7660系列型通信控制预警机操作指南

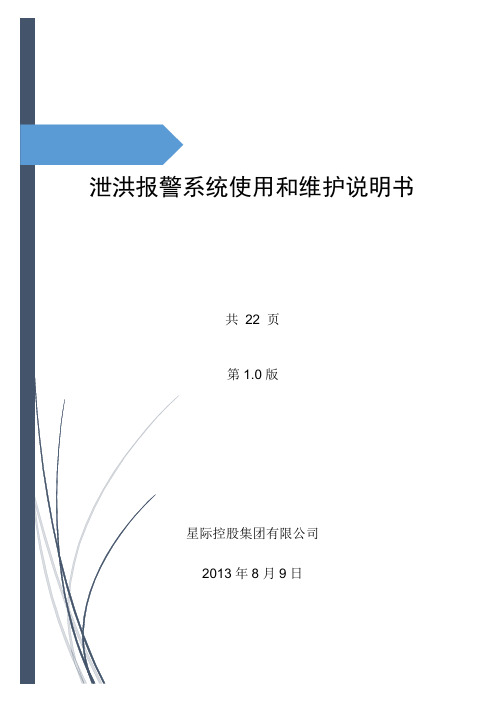

共22 页第1.0版星际控股集团有限公司2013年8月9日目录1.系统简介 (1)2.系统组成和系统功能 (1)3.系统功能 (1)4.系统特点 (2)5.系统需求 (2)6.硬件连接说明 (2)6.1.分站连接说明 (2)6.2.基站连接说明 (3)7.主控软件安装 (3)8.软件使用 (4)8.1.主控界面简介 (4)8.2.用户登录和用户管理 (5)8.3.端口设置 (6)8.4.设置短信中心号码 (7)8.5.分站控制 (8)8.5.1.连接测试 (8)8.5.2.模式设置 (8)8.5.3.分站自检 (9)8.5.4.上传监测数据 (9)8.5.5.分站温度安全值设定 (9)8.6.显示信息 (10)8.7.基站信息 (10)8.7.1.基站选择和取消 (10)8.7.2.添加基站 (10)8.7.3.删除基站 (11)8.7.4.基站设置 (11)8.7.5.保存设置 (12)8.8.基站控制 (12)8.8.1.连接测试 (12)8.8.2.基站自检 (13)8.8.3.上传监测数据 (13)8.8.4.基站温度安全值设定 (13)8.8.5.检测信号 (14)8.8.6.功放开关 (14)8.8.7.扬声器内外 (14)8.8.8.语音报警 (15)8.8.9.实时短信报警 (16)8.8.10.单一基站控制 (16)8.8.11.多个基站控制 (16)8.8.12.定时短信报警 (17)8.9.取消发送 (17)8.10.一键控制报警 (18)8.11.分站负责人远程控制报警 (18)9.现场调试安装 (18)泄洪报警系统使用和维护说明书1.系统简介泄洪报警系统，由三部分组成，包括分站综合指挥控制软件、分站信号处理机、基站接收模块以及可选配的扩展功能附件（雨量计、水位计等）（本次版本软件暂不开发，后序升级扩展）。

系统安装于水库以及对应水库下游的沿岸警报点，在水库泄洪或者水位超过警戒线时，系统自动激发分站的警报点进行警报和语音提示，提醒河道下游居民注意安全，达到保障沿岸居民生命和财产安全的目的。

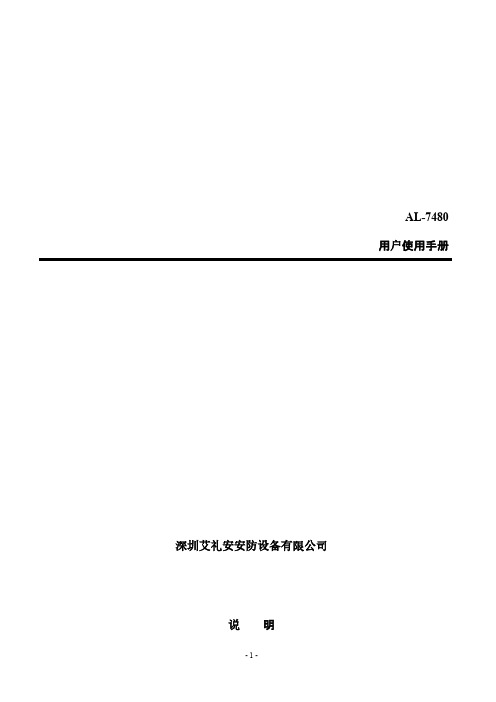

AL-7480通讯主机系统是具有很强的使用性被广泛地应用在小区住家及周界报警系统大楼安保系统、以及工厂学校仓储等各类大型安保系统可实现计算机管理并方便地与其它系统集成。

AL-7480主要功能及性能指标一. 主要功能最多可接2042个防区：自身带有2个有线, 通过通讯接口1可以外接最多127个总线扩展模块或者总线主机, 通过通讯接口2可以外接最多128个总线扩展模块或者总线主机,每个扩展输入设备最多可接8个的防区所有防区以分区的形式管理，最多有2x128个分区：自身带有的2个防区，为第1-127分区；外接的接警设备（报警模块或主机）从第00分区开始，按照地址码的顺序，每一个设备为1个独立分区。

每个键盘可以拥有其中的1个或多个分区，各键盘分别对自己的所管辖的所有分区独立同时进行布防、撤防等操作；主键盘可以对单个分区、防区独立进行布防、撤防操作可最多接入15个键盘，独立操作，汉字界面。

其中1个主键盘、14个从键盘通讯口1和通讯口2分别最多可接7个从键盘），通过主键盘编程可以让任意键盘跟随所有报警并显示报警信息。

设备、防区名称汉字任意更改，电脑配置，每个设备、防区最多支持7个汉字挂在通讯总线上的设备都可以带有1-64个输出，其中报警模块最多带有1个输出，联动输出设备最多可带64个输出。

每个防区可以联动最多3个输出，联动包括：防区报警联动、防区布撤防联动、防区异常联动。

可以达到电子地图、DVR报警输入、就地报警等功能有3个密码权限,包括管理、编程、操作通过局域网(TCP/IP)可实现与中心计算机连接,最多支持两个中心（必须外加IP800接口模块）可通过电话线与报警中心通过Contact ID协议连接，并可电话通知用户通过键盘密码、遥控器、中心计算机、电话进行撤/布防通过管理员密码撤布防,同时对所有键盘进行撤布防；对主键盘(键盘地址位0，挂接在键盘总线上)的撤布防，通过编程跟随设置，可以让其中一个从键盘或所有从键盘同时布撤防。

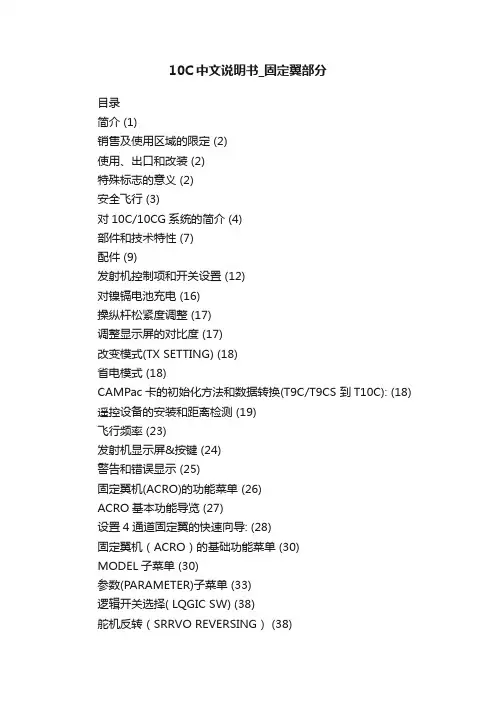

10C中文说明书_固定翼部分目录简介 (1)销售及使用区域的限定 (2)使用、出口和改装 (2)特殊标志的意义 (2)安全飞行 (3)对10C/10CG系统的简介 (4)部件和技术特性 (7)配件 (9)发射机控制项和开关设置 (12)对镍镉电池充电 (16)操纵杆松紧度调整 (17)调整显示屏的对比度 (17)改变模式(TX SETTING) (18)省电模式 (18)CAMPac卡的初始化方法和数据转换(T9C/T9CS 到T10C): (18) 遥控设备的安装和距离检测 (19)飞行频率 (23)发射机显示屏&按键 (24)警告和错误显示 (25)固定翼机(ACRO)的功能菜单 (26)ACRO基本功能导览 (27)设置4通道固定翼的快速向导: (28)固定翼机（ACRO）的基础功能菜单 (30)MODEL子菜单 (30)参数(PARAMETER)子菜单 (33)逻辑开关选择( LQGIC SW) (38)舵机反转（SRRVO REVERSING） (38)舵机行程量的调整( END FOINT/EPA)： (39) 发动机怠速控制管理 (40)双/三重比率和感度指数(D/R,EXP) (42)计时器(TIMER)菜单: (45)辅助通道功能AUX-CH： (46)教练功能TRAINER (46)微调TRIM和中立微调SUB-TRIM (48)舵机（SERVO）显示 (49)失控保护和电池低电量失控保护（F/S） (49) 固定翼机（ACRO）高级功能菜单: (50)机翼类型(固定翼机/滑翔机ACRO/GLID)： (51) 襟副翼混控FLAPERON (52)襟翼—微调FLAP TRIM (53)副翼差动A1L-DIFF (54)使用5通道接收机的双副翼舵机 (54)尾翼类型 (55)升降舵副翼混控ELEVON (55)V型尾翼(V-TAIL) (57)快速横滚SNAP-ROLL (58)混控MIXS定义和类型 (59)升降舵-襟翼混控ELEV-FLAP (60)空气刹车AIRBRAKE/BUTTERFL Y(crow) (61) 油针混控THROTTLE-NEEDLE (62)油门延迟功能THR-DELAY (64)油门曲线THR-CURVE (64)线性编程混控LINER (65)曲线编程混控CURVE (67)GY A型陀螺仪混控（陀螺仪感度） (69)其它设备 (70)简介感谢您购买Futaba○R10C/10CG系列数字比例无线电遥控设备(FASST-2.4GHz*或PCM1024系统)。

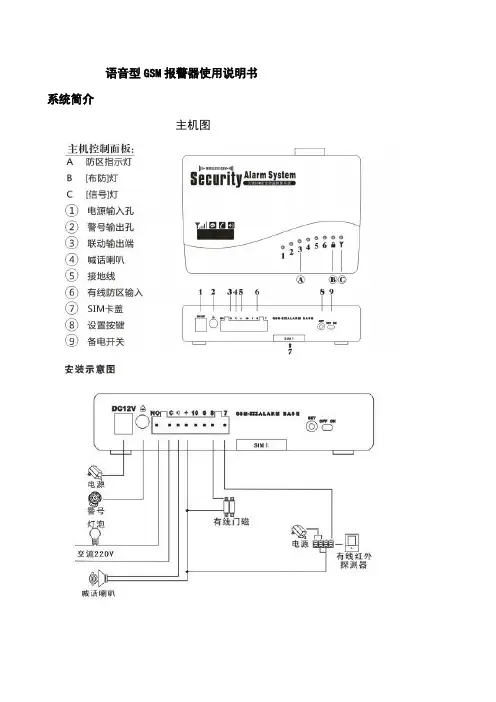

语音型GSM报警器使用说明书系统简介主机图■ SIM卡安装把SIM卡装入SIM卡座内■提示信息主机设置1、初次上电按安装方法，打开SIM卡后盖，将SIM卡插入主机后面的SIM卡座内。

再将通电的电源适配器输出端插入主机电源孔。

此时，主机语音提示“欢迎使用智能型语音报警器”；之后，主机开始检测GSM网络，主机面板上的GSM信号灯开始闪烁(1秒闪一次)，表示正在搜索GSM信号，直到网络正常后，GSM信号灯转为3秒闪一次。

则表示GSM信号及SIM卡都正常。

如果出现六防区灯同时闪烁及主机隔20秒重启一次表示主机未装SIM卡或检测SIM卡不正常。

最后，将后备电池的开关拨到 [ON]状态即可。

2、报警留言录音：设置录音的方法为：按住【SET】键3秒，主机会语音提示“录音”，再次按SET退出录音。

3、开启或关闭GSM模块主机在出厂的状态GSM模块是开启的，如果用户未插手机卡，主机会不断的重启直到找到手机卡及GSM信号。

关闭GSM模块是指主机在上电开机后，主机不检测手机卡，主机只能作为一台现场报警器用。

能现场报警鸣笛但不会往外拨打电话，在关闭GSM模块后如果主机未插手机卡，主机不会自动重启。

关闭GSM模块的方法是: 在主机撤防的状态下，按主机SET键3秒，这时录音灯亮起后松开SET键，等2秒再次按住SET键3秒，主机会提示“嘀嘀嘀”三声。

表示主机转入关闭GSM模块的状态。

这时断开主机电源，重新上电，主机会播“欢迎使用智能语音型报警器”后，会响“嘀嘀嘀”三声，表示主机已转入关闭GSM模块的状态。

开启GSM模块的方法是: 在主机撤防的状态下，按主机SET键3秒，这时录音灯亮起后松开SET键，等2秒再次按住SET键3秒，主机会提示“嘀嘀”二声。

表示主机转入开启GSM模块的状态。

这时断开主机电源，重新上电，主机会播“欢迎使用智能语音型报警器”后，会响“嘀”一声，表示主机已转入开启GSM模块的状态。

注：用户关闭GSM模块会导致主机不读手机卡现像。

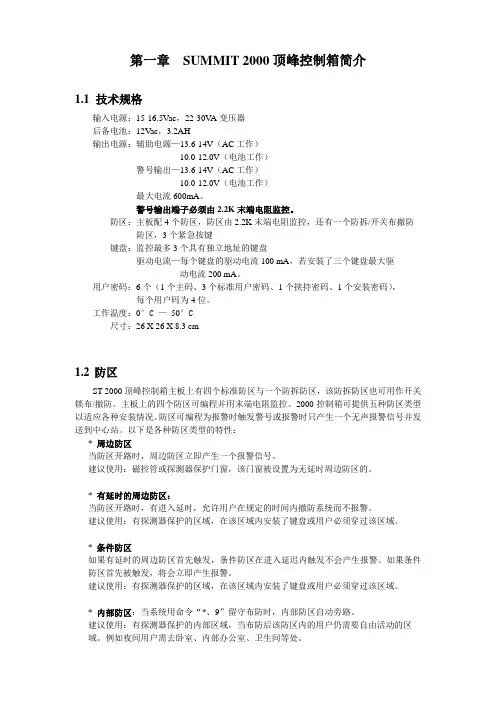

第一章SUMMIT 2000顶峰控制箱简介1.1技术规格输入电源：15-16.5Vac，22-30V A变压器后备电池：12V ac，3.2AH输出电源：辅助电源—13.6-14V（AC工作）10.0-12.0V（电池工作）警号输出—13.6-14V（AC工作）10.0-12.0V（电池工作）最大电流600mA。

警号输出端子必须由2.2K末端电阻监控。

防区：主板配4个防区，防区由2.2K末端电阻监控，还有一个防拆/开关布撤防防区，3个紧急按键键盘：监控最多3个具有独立地址的键盘驱动电流—每个键盘的驱动电流100 mA，若安装了三个键盘最大驱动电流200 mA。

用户密码：6个（1个主码、3个标准用户密码、1个挟持密码、1个安装密码），每个用户码为4位。

工作温度：0°C —50°C尺寸：26 X 26 X 8.3 cm1.2防区ST 2000顶峰控制箱主板上有四个标准防区与一个防拆防区，该防拆防区也可用作开关锁布/撤防。

主板上的四个防区可编程并用末端电阻监控。

2000控制箱可提供五种防区类型以适应各种安装情况。

防区可编程为报警时触发警号或报警时只产生一个无声报警信号并发送到中心站。

以下是各种防区类型的特性：* 周边防区当防区开路时，周边防区立即产生一个报警信号。

建议使用：磁控管或探测器保护门窗，该门窗被设置为无延时周边防区的。

* 有延时的周边防区：当防区开路时，有进入延时，允许用户在规定的时间内撤防系统而不报警。

建议使用：有探测器保护的区域，在该区域内安装了键盘或用户必须穿过该区域。

* 条件防区如果有延时的周边防区首先触发，条件防区在进入延迟内触发不会产生报警。

如果条件防区首先被触发，将会立即产生报警。

建议使用：有探测器保护的区域，在该区域内安装了键盘或用户必须穿过该区域。

* 内部防区：当系统用命令“*、9”留守布防时，内部防区自动旁路。

建议使用：有探测器保护的内部区域，当布防后该防区内的用户仍需要自由活动的区域。

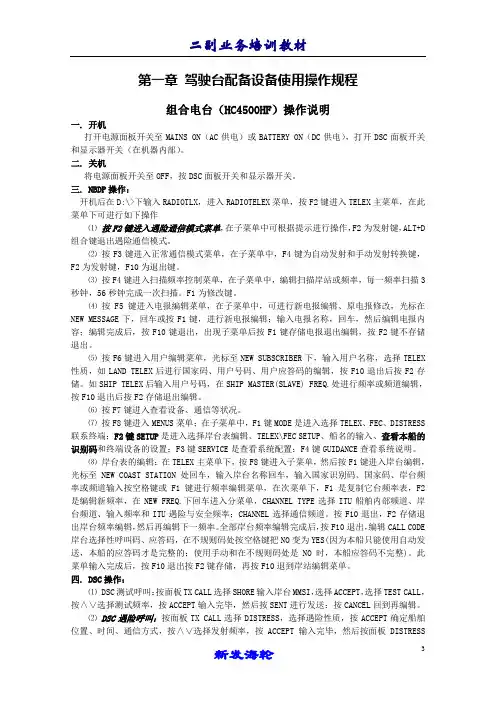

第一章驾驶台配备设备使用操作规程组合电台（HC4500HF）操作说明一. 开机打开电源面板开关至MAINS ON（AC供电）或BATTERY ON（DC供电），打开DSC面板开关和显示器开关（在机器内部）。

二. 关机将电源面板开关至OFF，按DSC面板开关和显示器开关。

三. NBDP操作：开机后在D:\>下输入RADIOTLX，进入RADIOTELEX菜单，按F2键进入TELEX主菜单，在此菜单下可进行如下操作⑪按F2键进入遇险通信模式菜单，在子菜单中可根据提示进行操作，F2为发射键，ALT+D 组合键退出遇险通信模式。

⑫按F3键进入正常通信模式菜单，在子菜单中，F4键为自动发射和手动发射转换键，F2为发射键，F10为退出键。

⑬按F4键进入扫描频率控制菜单，在子菜单中，编辑扫描岸站或频率，每一频率扫描3秒钟，56秒钟完成一次扫描。

F1为修改键。

⑭按F5键进入电报编辑菜单，在子菜单中，可进行新电报编辑、原电报修改，光标在NEW MESSAGE下，回车或按F1键，进行新电报编辑；输入电报名称，回车，然后编辑电报内容；编辑完成后，按F10键退出，出现子菜单后按F1键存储电报退出编辑，按F2键不存储退出。

⑮按F6键进入用户编辑菜单，光标至NEW SUBSCRIBER下，输入用户名称，选择TELEX 性质，如LAND TELEX后进行国家码、用户号码、用户应答码的编辑，按F10退出后按F2存储。

如SHIP TELEX后输入用户号码，在SHIP MASTER(SLAVE) FREQ.处进行频率或频道编辑，按F10退出后按F2存储退出编辑。

⑯按F7键进入查看设备、通信等状况。

⑰按F8键进入MENUS菜单；在子菜单中，F1键MODE是进入选择TELEX、FEC、DISTRESS 联系终端；F2键SETUP是进入选择岸台表编辑、TELEX\FEC SETUP、船名的输入、查看本船的识别码和终端设备的设置；F3键SERVICE是查看系统配置；F4键GUIDANCE查看系统说明。
