机械图纸符号大全

机械制图标注常用符号大全机械制图标注常用符号连线也允许在平或铅两个方向画出。

GB/T 4458.4-20；注正方结构尺时在尺前面加正方形符号。

度h=3.5mm度h=R=3.5 mmGB/T 4458.4-20；GB/T 16675.2-1 996寸注法；孔或锪平符号。

度h=3.5mm GB/T 4458.4-20机械制图尺寸标注常用标准符号度符号莫氏锥度注法。

度h=3.5mm JB/T 5061-2006位支撑符号。

度h=3.5mm JB/T 5061-2006助支撑符号。

GB/T 4459.5-19心孔符号。

度h=3.5mm度H1=5mm。

JB/T 8555-2008处理技要求在件图样的表示汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。

2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。

机械制图标注常用符号大全在机械制图中，标注符号的使用非常重要，能够准确传达设计意图，提高制图的规范性和准确性。

本文将为大家介绍机械制图中常用的标注符号，以便读者更好地理解和运用这些符号。

1. 尺寸标注符号1.1 直线尺寸标注（单位mm）图中的直线尺寸标注以水平方向为主，使用箭头和水平线标注。

例如，箭头指向直线，并在直线开始和结束处标注尺寸，水平线与箭头相连。

1.2 圆弧尺寸标注（单位mm）圆弧尺寸标注时，标注标准为“R+圆弧半径”，箭头指向圆弧，并在圆弧两端标注尺寸。

1.3 角度尺寸标注（单位度）角度尺寸标注时，使用一个带箭头的弧线标注角度，箭头指向角度所在的位置。

2. 材料标注符号2.1 实心箭头当需要标注零件材料时，可以使用实心箭头。

箭头指向零件，并在箭头下方写明材料的名称。

2.2 斜线斜线用于标注具有特定材料的某一部分。

在对应部分上画斜线，并在斜线上方写明材料的名称。

3. 表面质量标注符号3.1 光滑标注用于标注需要精加工的表面。

在表面上画两条平行的短线，中间填充黑色。

3.2 粗糙标注用于标注需要加工的表面。

在表面上画两条平行的短线，中间填充斜线。

4. 其他常用符号4.1 弯曲线用于标注某一曲面需要弯曲的部分，在弯曲的部分上画一条曲线，并在曲线下方注明需要的弯曲角度和方向。

4.2 过渡符号过渡符号用于标注某一部分的外形过渡。

在过渡的两端画上三角形，并在三角形内部写明过渡的尺寸。

4.3 平行线用于标注平行的两个部分。

在标注的两部分之间画上平行线，并在线上方写明“//”符号。

总结：本文介绍了机械制图中常用的标注符号，包括尺寸标注、材料标注、表面质量标注和其他常用符号。

这些符号能够准确传达设计意图，提高制图的规范性和准确性。

希望读者能够掌握这些符号的使用方法，提升自己的机械制图能力。

直度-一个条件，一个面元素或轴是一条直线。

Straightness - a condition where an element of a surface or an axis is a straight line. 平整度-是条件，表面有所有的元素在一个平面。

Flatness - is the condition of a surface having all elements in one plane.圆度-描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。

Roundne ss - describes the condition on a surface of revolution (cylinder, cone, sphere) where all points of the surface intersected by any plane.圆柱度-描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。

Cylindricity - describes a condition of a surface of revolution in which all points of a surface are equidistant from a common axis.线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。

Profile of a Line - is the condition permitting a uniform amount of profilevariation, ether unilaterally or bilaterally, along a line element of a feature.面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。

Profile of a Surface - is the condition permitting a uniform amount of profilevariation, ether unilaterally or bilaterally, on a surface.周围标志-表明公差适用于所有周围的部分表面。

机械设计标识符号大全
机械设计标识符号是工程图纸中常用的一种符号，用于表示零
件的形状、尺寸、加工工艺、表面状态等信息。

常见的机械设计标
识符号包括直线、圆弧、孔、螺纹、焊接等。

下面我将从不同的角
度介绍一些常见的机械设计标识符号。

1. 形状符号，机械设计图纸中常见的形状符号包括直线、圆弧、圆、矩形、椭圆等。

这些符号用于表示零件的外形和轮廓。

2. 尺寸符号，尺寸符号用于表示零件的尺寸，包括直线尺寸、
径向尺寸、角度尺寸等。

常见的尺寸符号包括箭头、数字、符号等。

3. 加工工艺符号，加工工艺符号用于表示零件的加工方法，包
括车削、铣削、钻孔、镗孔等。

这些符号通常在图纸上标注加工工
艺的要求和要点。

4. 表面状态符号，表面状态符号用于表示零件表面的加工要求，包括光洁度、粗糙度、涂层、防腐蚀等。

这些符号通常在图纸上标
注表面处理的要求。

5. 其他符号，除了上述常见的符号外，机械设计图纸中还包括
一些特殊的符号，如焊接符号、螺纹符号、装配符号等，用于表示
零件的特殊要求和装配关系。

总的来说，机械设计标识符号是工程图纸中不可或缺的一部分，它们通过简洁明了的符号和标注，传达了零件的形状、尺寸、加工
工艺、表面状态等重要信息，为工程师和操作人员提供了重要的参
考依据。

希望以上介绍能够对你有所帮助。

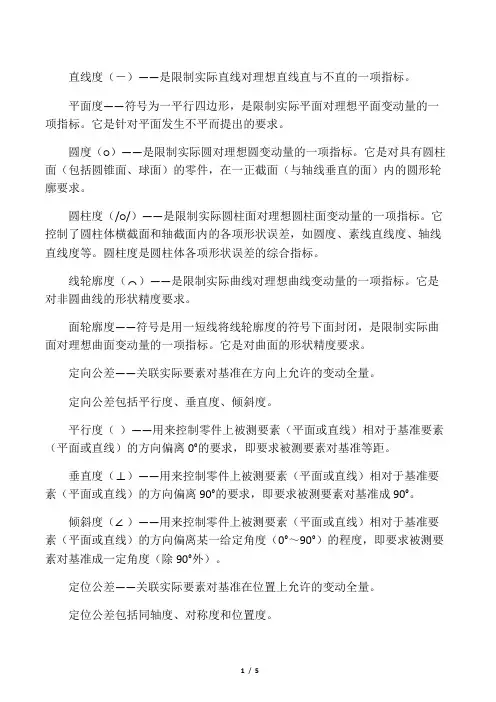

直线度（－）——是限制实际‎直线对理想‎直线直与不‎直的一项指‎标。

平面度——符号为一平‎行四边形，是限制实际‎平面对理想‎平面变动量‎的一项指标‎。

它是针对平‎面发生不平‎而提出的要‎求。

圆度（○）——是限制实际‎圆对理想圆‎变动量的一‎项指标。

它是对具有‎圆柱面（包括圆锥面‎、球面）的零件，在一正截面‎（与轴线垂直‎的面）内的圆形轮‎廓要求。

圆柱度（/○/）——是限制实际‎圆柱面对理‎想圆柱面变‎动量的一项‎指标。

它控制了圆‎柱体横截面‎和轴截面内‎的各项形状‎误差，如圆度、素线直线度‎、轴线直线度‎等。

圆柱度是圆‎柱体各项形‎状误差的综‎合指标。

线轮廓度（⌒）——是限制实际‎曲线对理想‎曲线变动量‎的一项指标‎。

它是对非圆‎曲线的形状‎精度要求。

面轮廓度——符号是用一‎短线将线轮‎廓度的符号‎下面封闭，是限制实际‎曲面对理想‎曲面变动量‎的一项指标‎。

它是对曲面‎的形状精度‎要求。

定向公差——关联实际要‎素对基准在‎方向上允许‎的变动全量‎。

定向公差包‎括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎0°的要求，即要求被测‎要素对基准‎等距。

垂直度（⊥）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎90°的要求，即要求被测‎要素对基准‎成90°。

倾斜度（∠）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎某一给定角‎度（0°～90°）的程度，即要求被测‎要素对基准‎成一定角度‎（除90°外）。

定位公差——关联实际要‎素对基准在‎位置上允许‎的变动全量‎。

定位公差包‎括同轴度、对称度和位‎置度。

同轴度（◎）——用来控制理‎论上应该同‎轴的被测轴‎线与基准轴‎线的不同轴‎程度。

直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

机械图纸符号⼤全图解【完整版】机械图纸符号⼤全图解内容来源⽹络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加⼯中⼼、车铣磨钻床、线切割、数控⼑具⼯具、⼯业机器⼈、⾮标⾃动化、数字化⽆⼈⼯⼚、精密测量、3D打印、激光切割、钣⾦冲压折弯、精密零件加⼯等展⽰，就在深圳机械展.⼨时在尺⼨前⾯加注正⽅形符号。

⾼度h=3.5mm3GB/T4458.4-2003；标注弧长时在尺⼨前⾯加注弧长符号。

⾼度h=R=3.5mm4458.4-2003；16675.2-1996 尺⼨注法；沉孔或锪平符号。

⾼度h=3.5mm5 GB/T4458.4-2003；GB/T16675.2-1996 尺⼨注法；沉孔或锪平深度符号。

⾼度h=3.5mm6 GB/T4458.4-2003； GB/T16675.2-1996机械制图尺⼨标注常⽤标准符号序号符号名称符号绘制标准应⽤⽰例7 GB/T 15754-1995锥度符号或莫⽒锥度注法。

⾼度h=3.5mm8 JB/T 5061-2006定位⽀撑符号。

⾼度h=3.5mm9 JB/T 5061-2006辅助⽀撑符号。

⾼度h=3.5mm10 JB/T 5061-2006辅助⽀撑符号。

⾼度h=5mm11 GB/T 4459.5-1999中⼼孔符号。

⾼度h=3.5mm；⾼度H1=5mm。

汇编⼈：质管办标准化管理员郑家贵2011年8⽉25⽇机械制图基础知识⼀、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选⽤（1）两种粗线都⽤来指⽰零件上的某⼀部分有特殊要求。

但应⽤场合不尽相同。

粗虚线专门⽤于指⽰该表⾯有表⾯处理要求。

（表⾯处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表⽰线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）⼆、视图GB/T 17451-1998 GB/T 4458.1-20021.按第⼀⾓法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖⾯区域的表⽰法GB/T 17452～17453-1998 GB/T 4458.6-2002图形不对称时，移出断⾯不得画在中断处四、简化画法GB/T 16675.1-19961.管⼦1）可仅在端部画出部分形状，其余⽤细点画线画出其中⼼线2）可⽤与管⼦中⼼线重合的单根粗实线表⽰。

机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。

涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。

2 GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。

高度h=3.5mm3 GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。

高度h=R=3.5mm4 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平符号。

高度h=3.5mm5 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平深度符号。

高度h=3.5mmGB/T 16675.2-1996尺寸注法；埋头孔符号。

高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。

高度h=3.5mm8 JB/T 5061-2006定位支撑符号。

高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。

高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。

高度h=5mm中心孔符号。

高度h=3.5mm；高度H1=5mm。

12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。

粗糙度符号的三角形部分为测量点符号。

可随图形进行缩放。

汇编人：质管办标准化管理员郑家贵 2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。

机械图纸标注符号大全概述在机械制图中，使用标注符号对图纸进行标记和说明是十分重要的。

标注符号能够清晰地传达设计师的意图，提供给工人、技术人员等参考。

本文将介绍机械图纸中常见的标注符号，以便读者在制图过程中能够正确理解和使用这些符号。

尺寸标注符号尺寸标注符号用于标记零件的大小和几何形状，常见的尺寸标注符号包括：1.线性尺寸标注：用于表示直线的长度，如横线标注、竖线标注、波浪线标注等。

2.直径标注：用于表示圆形和圆柱体的直径，通常使用字符“∅”加上具体数值表示。

3.半径标注：用于表示圆形和圆柱体的半径，通常使用字符“R”加上具体数值表示。

4.角度标注：用于表示角度的大小，常用的符号有“°”、“′”和“″”。

5.倾斜标注：用于表示物体倾斜的角度和方向，常用的符号有一个带箭头的斜线。

表面质量标注符号表面质量标注符号用于表示零件表面的质量要求和处理方式，常见的表面质量标注符号包括：1.平面度标注：用于表示平面的偏差范围，通常使用字符“⒐”。

2.圆度标注：用于表示圆形的偏差范围，通常使用字符“Ⓡ”。

3.圆柱度标注：用于表示圆柱体表面的偏差范围，通常使用字符“Ⓒ”。

4.表面粗糙度标注：用于表示表面粗糙度，通常使用字符“Rz”加上具体数值表示。

5.倾斜度标注：用于表示表面倾斜度，通常使用字符“Ⓢ”。

运动标注符号运动标注符号用于表示零件之间的运动方式和相对位置，常见的运动标注符号包括：1.轴向标注：用于表示实线轴是零部件的旋转中心线。

2.辅助标注：用于表示辅助的轮廓线。

3.装配标注：用于表示零部件之间的相对位置，通常使用箭头来表示。

4.连接标注：用于表示零件之间的连接方式，如焊接、螺纹连接等。

5.移动标注：用于表示零部件之间的运动方式，如滑动、转动等。

标记符号标记符号用于对零件进行编号和标记，常见的标记符号包括：1.零件编号：用于对不同零部件进行编号，通常用整数表示。

2.零件名称：用于标记零部件的名称，通常位于图纸附图上方。

机加工机械图纸符号大全机加工机械图纸符号是一种用于表示机械零件、工具及设备的图形符号。

在机械制图中，采用一定的符号方法来表示各种图形，可以简化制图工作和理解工件的形状尺寸和位置等信息。

在本文中，我们将系统地介绍机加工机械图纸符号的使用方法，让读者能够更加方便地制作和理解机械零件图纸。

机加工零件形状符号在机械制图中，通过使用各种形状符号来表示零件的不同形状特征。

下面列举了常见的几种形状符号的含义：直线直线是一条经过两点的线段，可以表示零件的边缘、划线等。

在机械图纸中，使用不同的直线符号表示直线的不同用途，包括：•一般实线：表示零件的边缘、中心线、轴线、等分线等；•长短线：表示待加工的区域或注释；•长短破线：表示零件的对称轴线和坐标系。

弧线弧线表示一段圆弧，通常用于表示圆形或弯曲表面的形状。

常见的弧线符号包括：•实线圆弧：表示圆弧的中心点、圆心角和圆弧方向；•短点划线圆弧：表示待加工的圆弧区域；•破折线圆弧：表示零件的圆弧表面或凸台。

曲线曲线也是一种表示弯曲表面的形状符号，通常与弧线一起使用。

曲线的符号比较多样，常见的有：•实线曲线：表示零件表面的连续弯曲部分；•破折线曲线：表示零件表面的锐角和边缘；•点线曲线：表示待加工面的曲线部分。

机加工图纸尺寸符号尺寸符号用于指定零件的尺寸特征，包括长度、宽度、直径、孔径、角度等。

在机械制图中，一般使用以下几种尺寸符号：直径符号直径符号是表示圆形零件的尺寸符号，通常用于表示轴、孔等部位。

直径符号分为内径和外径两种，符号形状也有区别，内径的符号是一个圆，外径的符号是一个斜线加上一个圆。

尺寸公差符号公差指的是零件尺寸与实际制造尺寸之间的偏差范围，即允许误差。

在机械制图中，使用公差符号来表示零件的尺寸公差，常见的符号包括：•上下箭头符号：用于表示尺寸公差的上限和下限；•矩形框符号：表示尺寸公差限制范围；•平行线符号：表示零件的公差带。

角度符号角度符号用于表示零件的角度尺寸，通常用于表示两个零件之间的夹角。

机械工程符号大全1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。

图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。

2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类。

3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

4.比例是指图中图形尺寸与实物尺寸之比。

5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。

6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。

7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。

9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。

10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。

11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

所标锥度方向一致。

14.符号“∠1：10”表示斜度1：10，符号“1：5”表示锥度1：5。

15.平面图形中的线段可分为已知线段、中间线段、连接线段三种。

它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。

16.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。

Straightness - a condition where an element of a surface or an axis is a straight line. 直线 - 表面元素或一个轴是一条直线的情况。

Flatness - is the condition of a surface having all elements in one plane. 平整度 - 是一个在一个平面上的所有元素的表面状况。

Roundness - describes the condition on a surface of revolution (cylinder, cone, sphere) where all points of the surface intersected by any plane. 圆度 - 描述了一个革命的表面（圆柱，圆锥，球体）表面各点的任何平面相交的条件。

Cylindricity - describes a condition of a surface of revolution in which all points of a surface are equidistant from a common axis.圆柱 - 描述了革命的表面，在表面所有点都是从一个共同的轴等距离的一个条件。

Profile of a Line - is the condition permitting a uniform amount of profile variation, ether unilaterally or bilaterally, along a line element of a feature. 线路简介- 允许统一轮廓的变化，乙醚单边或双边沿线的功能元素，是条件。

Profile of a Surface - is the condition permitting a uniform amount of profile variation, ether unilaterally or bilaterally, on a surface. - 表面轮廓是单边或双边统一的剖面变化，乙醚，表面上允许的条件。

机械制图符号大全引言：机械制图是工程设计中不可或缺的一环。

通过图纸中的符号和标记，工程师能够准确地传达设计意图，让制造人员和其他相关人员了解和执行设计方案。

机械制图符号是一种标准化的图形语言，用于描述各种工程和机械零部件的形状、尺寸、材料、工艺等信息。

本文将介绍一些常用的机械制图符号，帮助读者更好地理解和应用机械制图。

一、线条符号在机械制图中，线条符号用于表示物体的外形、尺寸和特定的构造关系。

常见的线条符号有实线、虚线、粗实线、粗虚线等。

实线一般用于表示物体的轮廓和主要结构，虚线用于表示辅助线和隐藏线。

二、尺寸符号尺寸符号用于表达物体的尺寸信息，它包括线性尺寸、角度尺寸和圆度尺寸等。

线性尺寸通过在图纸上画出并标记箭头来表示，角度尺寸则通过一个角度符号和具体数值表示。

圆度尺寸用于表示圆形物体的圆度偏差，常用的符号包括Φ（表示直径）和R（表示半径）等。

三、图案符号图案符号用于表示物体上的表面纹理、涂层和其他特定的图案信息。

常见的图案符号有齿轮、键槽、螺纹、曲线、箭头等。

每种图案符号都有其独特的形状和标记，可通过图例和图纸说明进行解读和理解。

四、标记符号标记符号用于标记图纸上重要的位置、特征和说明。

常见的标记符号有圆心标记、线段标记、符号标记等。

圆心标记用于表示圆的中心位置，线段标记用于表示直线的起止点或长度。

五、装配符号装配符号用于表示多个零件组装在一起形成的整体。

常见的装配符号包括边线、同心公差、配合用箭头等。

边线用于表示装配件的轮廓，同心公差用于表示多个零件的同心度要求，配合用箭头用于表示零件之间的配合方式。

六、电气符号电气符号用于表示机械设备中电气元件和电路的连接关系。

常见的电气符号有开关、电源、电动机、传感器等。

它们通过图纸上的图案和标记表示出电气信号的传输和操作方式。

七、液压和气动符号液压和气动符号用于表示机械设备中液压元件和气动元件的连接关系和工作状态。

常见的液压和气动符号有油缸、压力阀、流量控制阀等。

直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。
